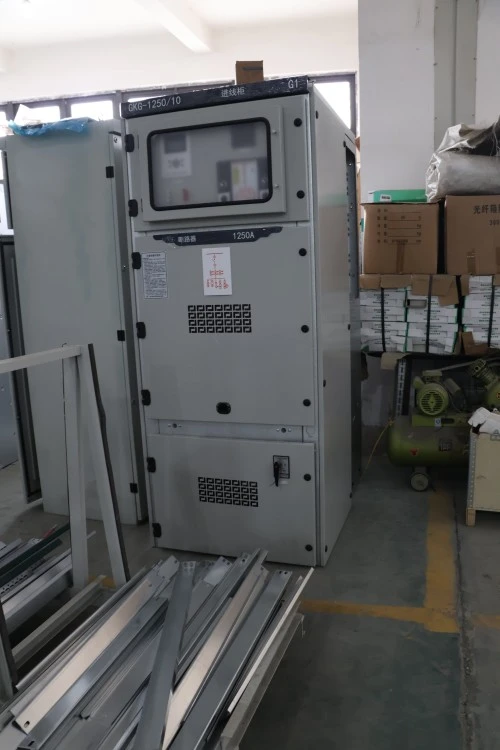

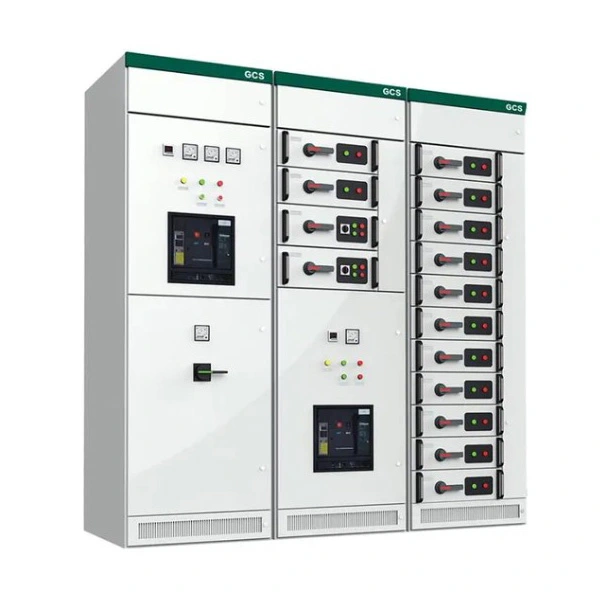

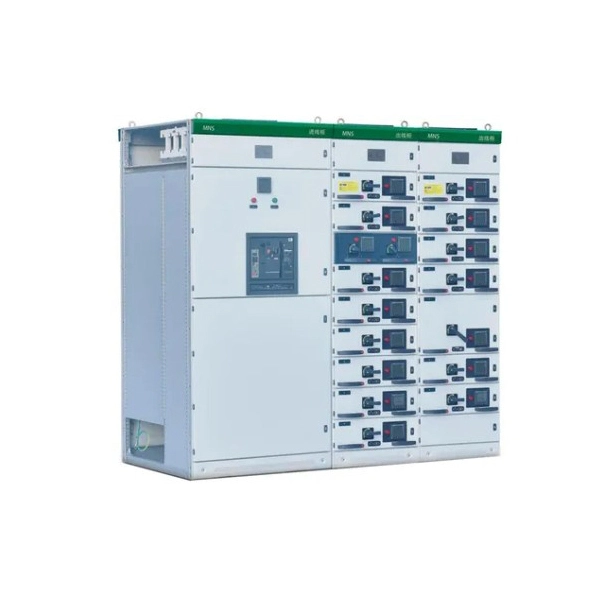

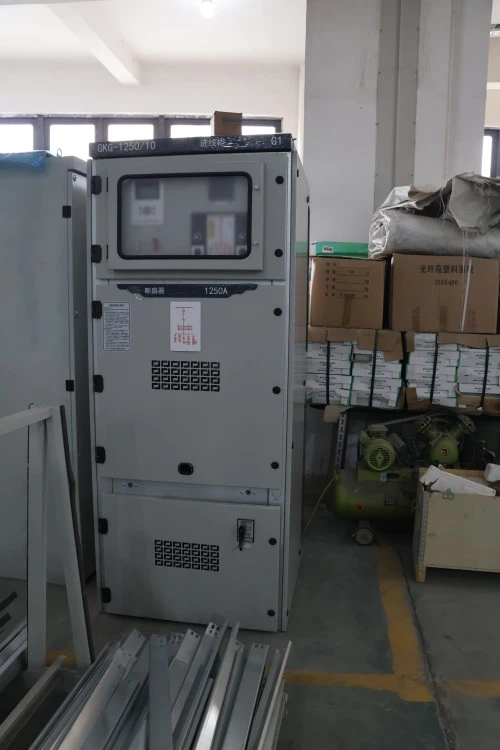

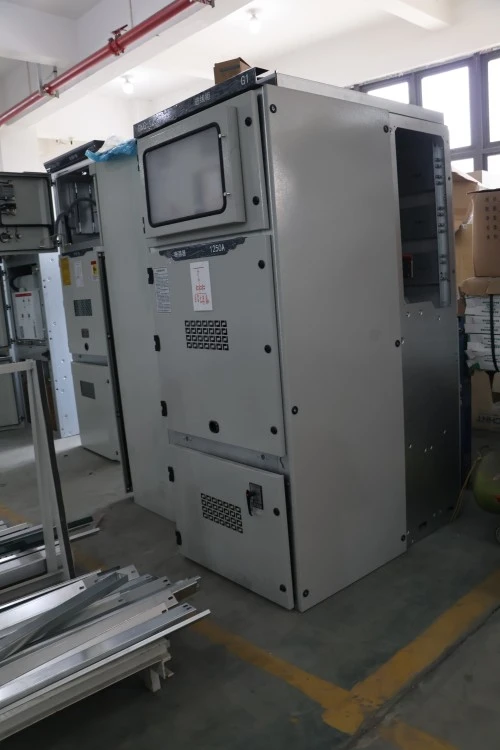

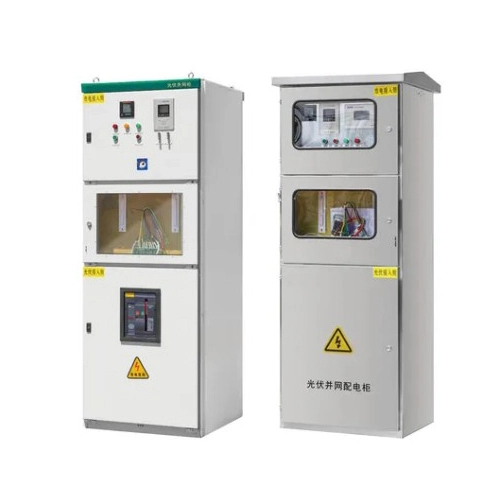

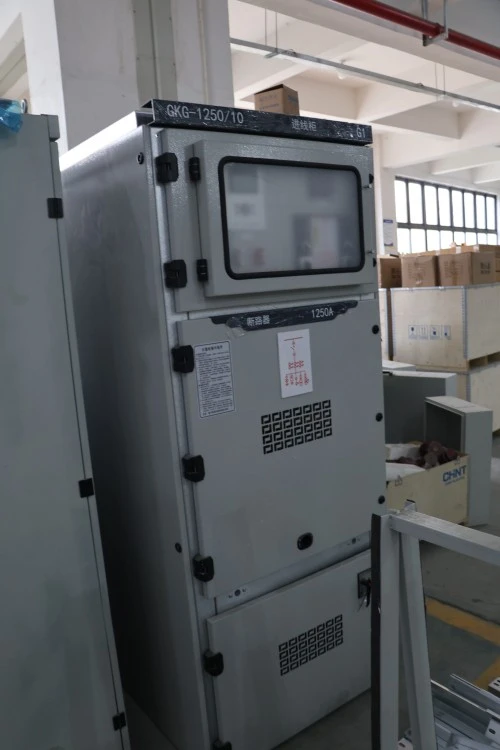

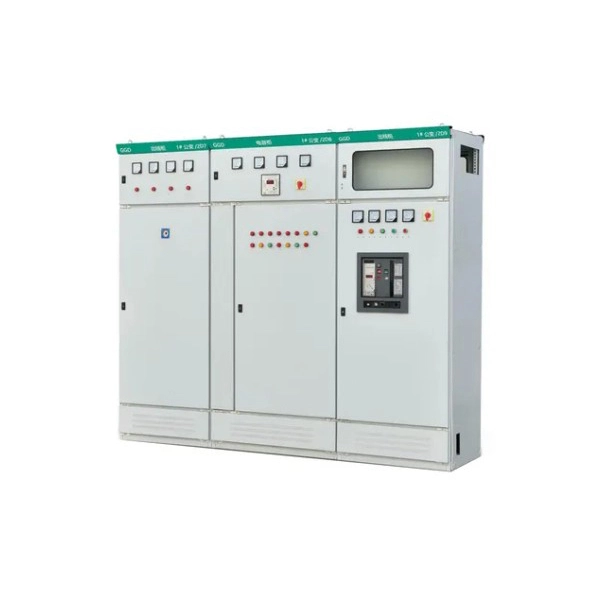

Управљачки ормарић са прекидачем на извлачење

Управљачки ормарић са извлачивим прекидачем је аСредњенапонски метални склопни уређајгде се кључне компоненте као што су прекидачи могу физички извући из главног кућишта ради прегледа, одржавања или замене. За разлику од фиксних склопних уређаја, ова јединица омогућава оператерима да изолују и уклоне прекидач без искључивања напона читавог система сабирница. Широко се користи за контролу, заштиту и изолацију електричне опреме у индустријским постројењима, подстаницама и комерцијалним зградама. Једноставно речено, управља протоком енергије истовремено осигуравајући сигурност оператера и континуитет система.

Параметри производа (Спецификација)

Сертификација и осигурање квалитета

Лугао производи извлачиве средњенапонске разводне уређаје у складу са техничким захтевима пројекта и важећим стандардима као што је ИЕЦ 62271-200. Пре отпреме, извештаји о рутинском тестирању и фотографије са инспекције могу се доставити у складу са потврђеним техничким споразумом.

• Дизајн и испитивање засновано на ИЕЦ 62271-200
• Тест отпорности на фреквенцију снаге
• Испитивање механичког рада
• Тест функције интерлоцк
• Инспекција секундарног ожичења
• Тест делимичног пражњења где је применљиво
• Извештај о фабричком тестирању пре испоруке

Карактеристике производа и апликације

П1: Шта чиниИзвлачећи разводни уређајУправљачки ормар безбеднији од фиксног типа?

О: Дизајн који се може извући физички изолује прекидач од сабирница под напоном када се извуче. Ово ствара видљиви зазор за искључивање, елиминишући ризик од случајног бљеска лука током одржавања. Лугао додаје механизме затварача који аутоматски покривају фиксне контакте када се модул повуче, додатно повећавајући безбедност.

П2: Које апликације најбоље одговарају овом кабинету?

О: Идеално за:

● Електране (помоћна дистрибуција електричне енергије)

● Дата центри (потребна је висока поузданост и брза замена прекидача)

● Објекти за нафту и гас (безбедна изолација у опасним областима са опцијом ИП54)

● Метро и железнички системи (чести рад прекидача под оптерећењем)

● Рударство и челичане (потребна је висока отпорност на кратки спој)

П3: Може ли се интегрисати са паметним надзором?

О: Да.Лугаонуди опционе сензоре и комуникационе модуле (Модбус, ИЕЦ 61850) за даљинско праћење положаја сваког модула који се може извући.

Детаљи производње и конкурентске предности

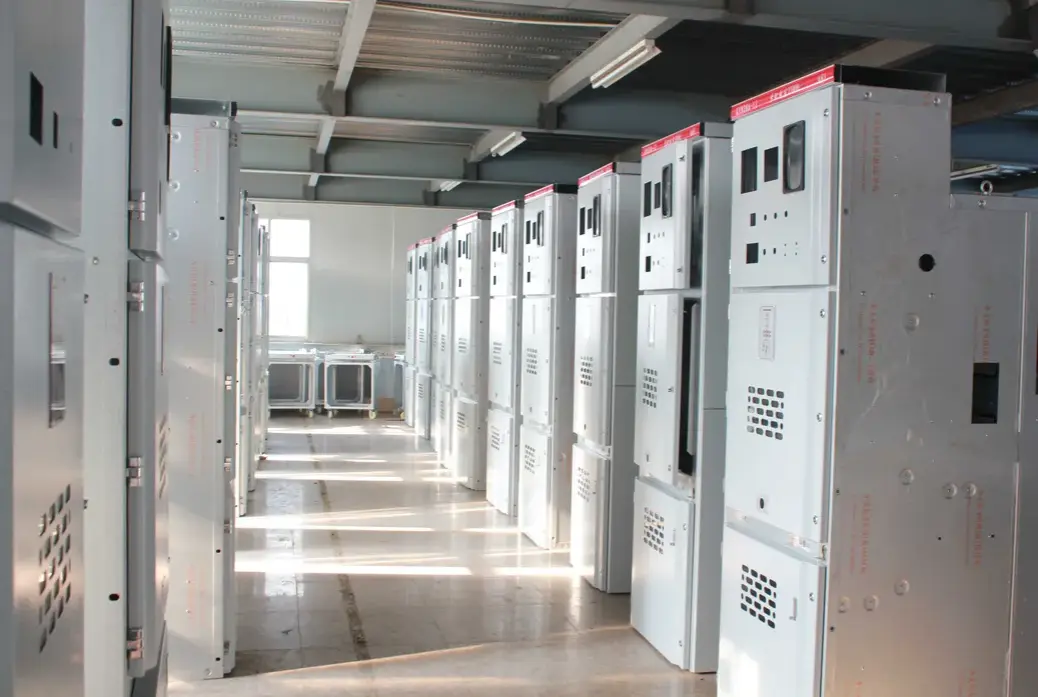

Детаљи производње:

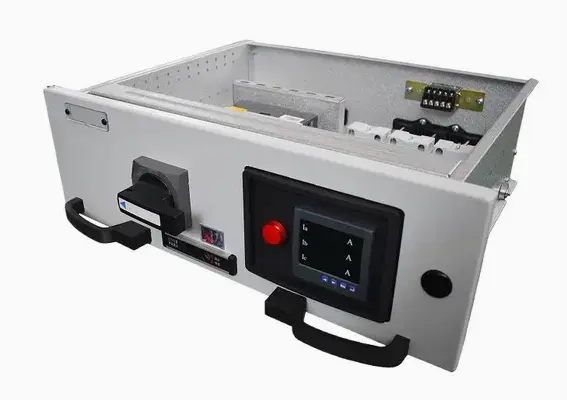

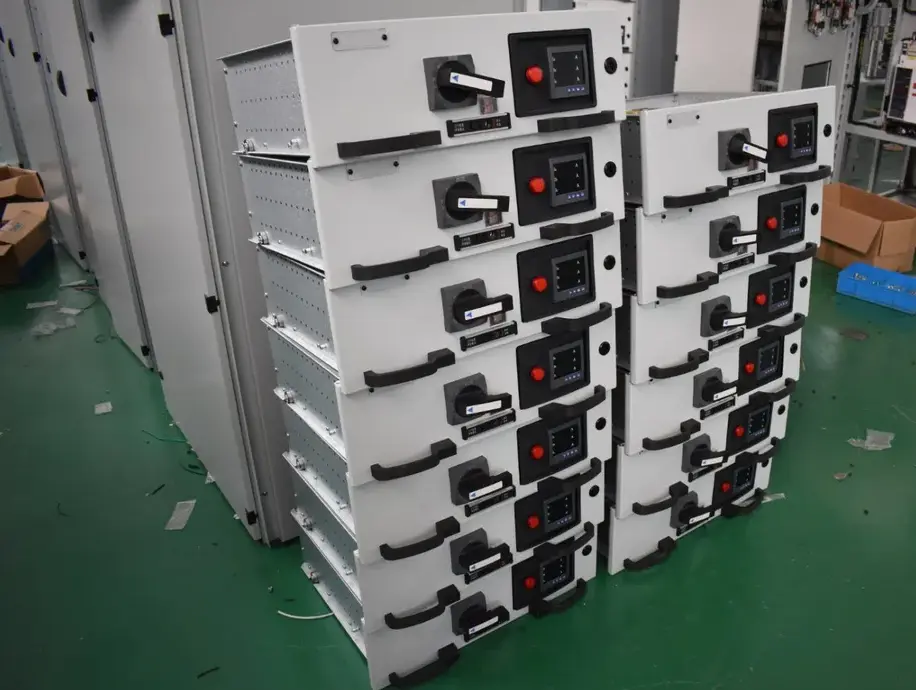

Сваки Лугао извлачиви управљачки ормар за прекидаче је произведен од ласерски резаног нерђајућег челика или поцинкованог лима са премазом у праху (минимална дебљина 80 μм). Шине које се могу извући су хромиране за глатко кретање и предвиђене за 10.000 циклуса уметања/извлачења. Фиксни контакти су посребрени (дебљине најмање 10 μм) како би се минимизирао контактни отпор. Све секундарне контролне жице користе отпорне на пламен, умрежене каблове изоловане полиетиленом. Свака јединица се подвргава 48-часовном тесту сагоревања и мерењу делимичног пражњења (<5пЦ на 1,1Ур).

Конкурентске предности у односу на сличне производе:

Паковање, испорука и постпродајна услуга

Паковање:

Сваки модул који се може извући се испоручује одвојено у подлози од антистатичке пене, а затим је затворен у дрвеном сандуку са индикаторима влажности. Главни ормар је умотан у три слоја: ВЦИ филм против рђе → фолија са мехурићима → кутија за извоз шперплоче са челичним тракама. Сви причвршћивачи и алати су у врећама и причвршћени унутар врата.

испорука:

По мору (стандардно): 20ГП или 40ХК контејнери. За хитне пројекте могуће је организовати ваздушни или железнички транспорт на захтев. Термин испоруке: ФОБ Нингбо или ЦИФ до главних лука.

Сервис након продаје:

● Гарантни период: 12 месеци од пуштања у рад или 18 месеци од испоруке, шта год наступи прво.

● Даљинска техничка подршка (видео, цртежи) – одговор у року од 2 сата.

Информације потребне за понуду

Да бисте пружили тачну понуду заИзвлачећи орман средњег напона, пошаљите нам следеће информације:

• Називни напон и фреквенција
• Једнолинијски дијаграм
• Називна струја сваког фидера
• Захтев за струју кратког споја
• Број долазних и одлазних панела
• Захтеви за марку и модел заштитних релеја
• Захтеви за мерење и комуникацију
• Захтев за класификацију унутрашњег лука
• Смер уласка кабла
• Количина и одредишна лука
• Применљиви локални стандард или захтев за услужни програм

Честа питања – Питања и одговори купаца

П1: Може ли се извлачиви разводни управљачки ормарић накнадно уградити у стару подстаницу са ограниченим простором?

О: Да. Његов модуларни и компактни дизајн (типична ширина 650мм за 12кВ) омогућава замену старијих фиксних расклопних уређаја без грађевинских радова. На захтев пружамо бесплатну верификацију изгледа.

П2: Шта се дешава ако механичка блокада поквари док је прекидач у прикљученом положају?

О: Лугао ормарићи укључују ручно отпуштање у случају нужде доступном кроз запечаћени поклопац. Ово је дизајн без грешке – прекидач се и даље може повући помоћу приложеног алата. Међутим, препоручујемо да ово уради само обучено особље.

П3: Да ли цена укључује све модуле који се могу извући и примарне бакарне шипке?

О: Стандардна понуда укључује главни модул прекидача и све унутрашње бакарне шипке (потпуно обрађене и обложене). Опциони модули као што су ПТ камиони или јединице за дозирање се посебно наводе.

П4: Како да проверим да ли кабинет испуњава ИЕЦ 62271-200?

О: Свака јединица се испоручује са фабричким сертификатом о тестирању укључујући делимично пражњење, отпорност на фреквенцију напајања и извештаје о тестовима динамичке стабилности. Инспекција треће стране (нпр. СГС, БВ) је добродошла у наш објекат.
