Како трансформатор сувог типа елиминише ризик од цурења уља?

У подруму болнице у Сингапуру, трансформаторска соба налази се поред главне електричне расклопне јединице. Соба је чиста, сува и без било каквог мириса. Осим стандардних детектора дима, не постоје заштитне плоче, сепаратори уље-вода и системи за гашење пожара. Ово није регулаторни надзор; то је намеран избор дизајна који је омогућен употребом трансформатора сувог типа. У конвенционалном трансформатору пуњеном уљем, истој просторији би био потребан обложени под који би садржао цурење, кућиште отпорно на ватру да би се смањио ризик од пожара уља и вентилациони систем за управљање топлотом и испарењима. Трансформатор сувог типа елиминише све ове захтеве тако што елиминише само уље. Ово није само погодност; то је фундаментална промена у начину пројектовања електричне безбедности.

Питање како АТрансформатор сувог типаелиминише ризик од цурења уља у суштини је питање шта замењује уље. У трансформатору пуњеном уљем, уље има две критичне функције: изолује намотаје и хлади их. Ако уље цури, обе функције су угрожене, што доводи до прегревања, квара изолације и потенцијално катастрофалног квара. Трансформатор сувог типа постиже исте функције изолације и хлађења кроз чврсте материјале и ваздух. Намотаји су инкапсулирани у чврсти изолациони систем, типично ливену епоксидну смолу или материјале импрегнисане вакуумом (ВПИ). Хлађење се постиже природном циркулацијом ваздуха или принудним ваздушним хлађењем. Пошто нема течности за цурење, ризик од цурења уља није само смањен; потпуно се елиминише. Овај чланак ће истражити инжењеринг, материјале и дизајнерске карактеристике које чине трансформатор сувог типа супериорним избором за апликације где су ризици од цурења уља неприхватљиви.

Садржај

• 1. Анатомија цурења уља: где покваре трансформатори пуњени уљем?
• 2. Изолација од ливене смоле: Чврста баријера која замењује уље
• 3. ВПИ технологија: када намотај постане изолација
• 4. Хлађење без течности: како ваздух ради посао уља
• 5. Сигурносни и еколошки случај за суве трансформаторе
• 6. Често постављана питања (ФАК)
• 7. Закључак

1. Анатомија цурења уља: где покваре трансформатори пуњени уљем?

Да бисмо разумели зашто је суви трансформатор супериорнији, корисно је разумети специфичне тачке квара које доводе до цурења уља у конвенционалним трансформаторима. Трансформатор пуњен уљем је сложен склоп челичног резервоара, језгра, намотаја, изолације, чаура, заптивки и вентила. Свака од ових компоненти представља потенцијални пут цурења. Током животног века трансформатора, уље је подвргнуто термичком циклусу, што узрокује да се резервоар и компоненте шире и скупљају. Ово циклично кретање може проузроковати сабијање и опуштање заптивки, на крају губећи своју заптивну силу. Само уље може да се разгради, формирајући киселине и муљ који нападају заптивке и резервоар. Заварени шавови могу развити пукотине од замора. Вентили и чауре могу да олабаве. И сам резервоар може кородирати, посебно у влажним или корозивним срединама. Табела испод сумира најчешће тачке цурења уља у трансформатору пуњеном уљем.

Последице цурења уља нису ограничене на губитак изолационе и расхладне течности. Цурење уља ствара опасност од клизања на поду, контаминира тло и подземне воде ако доспе у околину и повећава ризик од пожара ако уље дође у контакт са извором паљења. У инсталацијама у затвореном простору, акумулација уљне паре може створити опасност по здравље особља. Трошкови чишћења изливеног уља, одлагања контаминираног земљишта и поправке трансформатора могу бити значајни. У неким јурисдикцијама, регулаторне казне за цурење уља могу бити озбиљне. Због тога се многи менаџери и инжењери окрећу трансформатору сувог типа, који у потпуности елиминише ове ризике.

АтЛугао Повер Цо., Лтд., производимо трансформаторе више од две деценије, и видели смо из прве руке трошкове и ризике повезане са цурењем уља. Наша фабрика производи трансформаторе пуњене уљем и трансформаторе сувог типа, а ми смо посвећени помоћи нашим купцима да изаберу праву технологију за њихову специфичну примену. За унутрашње инсталације, осетљива окружења и локације где је сигурност од пожара најважнија, суви трансформатор је често супериоран избор.

2. Изолација од ливене смоле: Чврста баријера која замењује уље

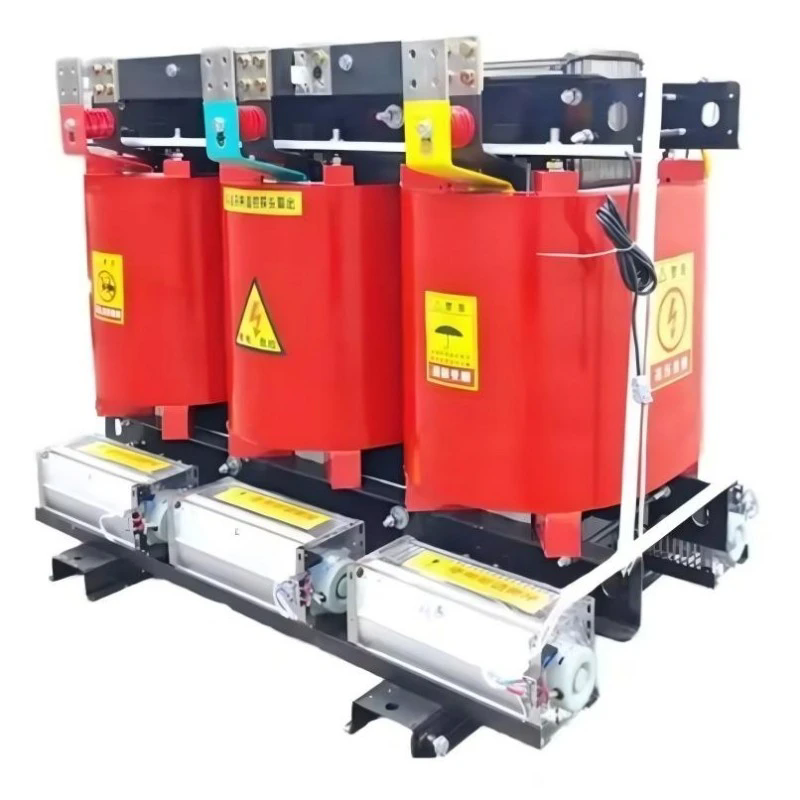

Најчешћи тип трансформатора сувог типа користи изолацију од ливене смоле. У овом дизајну, високонапонски и нисконапонски намотаји су инкапсулирани у чврсту ливену епоксидну смолу. Смола се меша са пунилом, као што је силицијум брашно, и сипа се у калуп око намотаја. Смола се затим очвршћава, формирајући тврду, чврсту шкољку која у потпуности покрива намотај. Ова шкољка обезбеђује и електричну изолацију и механичку заштиту намотаја. Пошто је изолација чврста, нема течности за цурење. Систем изолације од ливене смоле је такође веома отпоран на влагу, прашину и корозивне хемикалије, што га чини погодним за оштра окружења.

Систем изолације од ливене смоле није само замена за уље; то је врхунски систем изолације у многим аспектима. Епоксидна смола има високу диелектричну чврстоћу, што значи да може издржати високе напоне без квара. Такође има високу топлотну проводљивост, што омогућава да се топлота одводи од намотаја ефикасније од уља у неким случајевима. Смола је такође самогасива, што значи да неће издржати ватру. Ово је критична безбедносна предност у односу на уље, које је запаљиво. Табела испод упоређује кључне особине изолације од ливене смоле са изолацијом од уља.

У нашој фабрици користимо процес вакуумског ливења како бисмо осигурали да епоксидна смола у потпуности испуни калуп и да инкапсулира намотај без икаквих шупљина или ваздушних џепова. Празнине могу изазвати делимична пражњења, што може довести до квара изолације током времена. Наш процес вакуумског ливења обезбеђује да смола буде густа и хомогена, обезбеђујући највиши ниво интегритета изолације. Такође користимо контролисани процес очвршћавања како бисмо осигурали да смола постигне пуна механичка и електрична својства. Резултат је трансформатор сувог типа који је потпуно без уља и ризика повезаних са цурењем уља.

3. ВПИ технологија: када намотај постане изолација

Док је ливена смола најчешћи тип трансформатора сувог типа, постоји још једна технологија која се користи за веће трансформаторе: вакуумска импрегнација под притиском (ВПИ). У ВПИ трансформатору, намотај није инкапсулиран у чврсти блок смоле. Уместо тога, намотај је импрегниран смолним лаком под вакуумом и притиском. Лак продире у изолациони папир и просторе између проводника, испуњавајући их смолом. Након процеса импрегнације, намотај се очвршћава, а смола се стврдне, спајајући цео намотај у чврсту, кохезивну структуру. Ова структура се затим прекрива заштитним слојем, као што је силиконски премаз, како би се обезбедила додатна заштита од влаге и контаминације.

ВПИ процес ствара намотај који је изузетно робустан. Смола повезује проводнике заједно, спречавајући померање и вибрације које могу изазвати хабање изолације. Смола такође заптива намотај од влаге и загађивача. Као и ливена смола, ВПИ трансформатори су потпуно без уља, елиминишући ризик од цурења уља. ВПИ трансформатори се често користе за веће снаге где би чврсти блок трансформатора од ливене смоле био претежак или прескуп. Табела испод упоређује кључне карактеристике ливених смола и ВПИ трансформатора.

У Лугао-у производимо и ливене смоле и ВПИ трансформаторе сувог типа. Наша фабрика је опремљена најсавременијом опремом за вакуум ливење и ВПИ, а наши инжењери имају велико искуство у одабиру праве технологије за сваку примену. Без обзира да ли је захтев за компактним, лаганим трансформатором за унутрашњу разводну плочу или великим, високонапонским трансформатором за индустријски објекат, можемо да обезбедимо решење сувог типа трансформатора које елиминише ризик од цурења уља.

4. Хлађење без течности: како ваздух ради посао уља

Једна од функција уља у трансформатору је хлађење намотаја. Уље одводи топлоту од намотаја и преноси је на површину резервоара, где се распршује у околни ваздух. У трансформатору сувог типа, функцију хлађења врши ваздух. Намотаји су дизајнирани са ваздушним каналима и каналима за хлађење који омогућавају циркулацију ваздуха и одношење топлоте. У малим трансформаторима природна конвекција је довољна да обезбеди неопходно хлађење. У већим трансформаторима, вентилатори се користе да потисну ваздух кроз расхладне канале, повећавајући капацитет хлађења. Табела испод упоређује методе хлађења које се користе у трансформаторима пуњеним уљем и сувим трансформаторима.

У нашој фабрици дизајнирамо наше трансформаторе сувог типа са оптимизованим системима за ваздушно хлађење. Намотаји су конструисани од прецизно намотаних проводника и изолационих материјала који стварају уједначене канале за хлађење. У већим јединицама користимо високоефикасне вентилаторе како бисмо осигурали да се намотаји ефикасно хладе у свим условима оптерећења. Такође користимо температурне сензоре и контролне системе за праћење температуре намотаја и за контролу вентилатора. Ово осигурава да трансформатор ради на оптималној температури, максимизирајући његову ефикасност и радни век. Одсуство уља у систему за хлађење елиминише ризик од цурења и потребу за задржавањем и одлагањем уља, чинећи трансформатор сувог типа еколошки прихватљивијим решењем које захтева мање одржавања.

5. Сигурносни и еколошки случај за суве трансформаторе

Отклањање цурења уља није једина предност сувог трансформатора. Одсуство нафте такође елиминише ризик од пожара, потребу за задржавањем нафте и опасности по животну средину повезане са изливањем нафте. Ове бенефиције за безбедност и животну средину су све важније за менаџере објеката, осигураваче и регулаторе. У многим јурисдикцијама, употреба сувих трансформатора је обавезна за унутрашње инсталације и за локације на којима може бити присутна јавност, као што су болнице, школе и тржни центри. Табела у наставку сумира безбедносне и еколошке предности трансформатора сувог типа у поређењу са трансформаторима пуњеним уљем.

У компанији Лугао, ми смо посвећени пружању наших купаца безбедним, поузданим и еколошки прихватљивим трансформаторским решењима. Наши суви трансформатори су дизајнирани да испуне најстроже безбедносне и еколошке стандарде. Користимо само висококвалитетне, самогасеће материјале у нашим ливеним смолама и ВПИ трансформаторима. Наша фабрика је сертификована према ИСО 9001 и ИСО 14001, а наши производи су тестирани према ИЕЦ 60076 и другим међународним стандардима. Било да градите нови објекат или надограђујете постојећи, можемо вам помоћи да изаберете прави трансформатор сувог типа за вашу примену.

6. Често постављана питања (ФАК)

Питање 1: Да ли су суви трансформатори потпуно без уља?

Одговор: Да, суви трансформатори су потпуно без уља. Они користе чврсте изолационе материјале, као што је ливена епоксидна смола или папир импрегниран смолом, и ваздух за хлађење. У трансформатору нема течног диелектрика или расхладне течности. Ово је главна карактеристика сувог трансформатора и разлог зашто елиминише ризик од цурења уља.

Питање 2: Које су главне примене за суве трансформаторе?

Одговор: Трансформатори сувог типа се обично користе у апликацијама где су безбедност од пожара и заштита животне средине критичне. Уобичајене примене укључују унутрашње инсталације у болницама, школама, тржним центрима и пословним зградама. Такође се користе у подземним рудницима, тунелима и приобалним платформама, где је ризик од цурења нафте или пожара неприхватљив. Такође су пожељни за апликације обновљиве енергије, као што су ветроелектране и соларне фарме.

Питање 3: Како се трансформатори сувог типа пореде са трансформаторима пуњеним уљем у смислу ефикасности?

Одговор: Трансформатори сувог типа су генерално нешто мање ефикасни од трансформатора пуњених уљем исте снаге. То је зато што је ваздух мање ефикасан медијум за хлађење од уља. Међутим, разлика је мала, а модерни трансформатори сувог типа са оптимизованим системима хлађења могу да постигну ефикасност која је веома блиска оној код трансформатора пуњених уљем. За многе примене, безбедносне и еколошке предности сувих трансформатора су веће од мале разлике у ефикасности.

Питање 4: Какво одржавање захтевају суви трансформатори?

Одговор: Трансформатори сувог типа захтевају мање одржавања од трансформатора пуњених уљем. Нема уља за тестирање, филтрирање или замену. Главни задаци одржавања су чишћење ваздушних канала и вентилатора за хлађење како би се обезбедио правилан проток ваздуха и периодична провера намотаја на накупљање прашине. У неким срединама, можда ће бити потребно очистити намотаје усисивачем или сувом крпом. Интервал одржавања је обично годишњи или двогодишњи, у зависности од окружења.

Питање 5: Да ли су трансформатори сувог типа скупљи од трансформатора пуњених уљем?

Одговор: Трансформатори сувог типа генерално имају већу почетну цену куповине од трансформатора пуњених уљем исте снаге. Међутим, укупни трошкови власништва могу бити нижи када се узму у обзир трошкови задржавања нафте, гашења пожара, одржавања и еколошке усклађености. За унутрашње инсталације, уштеде на трошковима изградње (нема потребе за обложеним подовима или противпожарним просторијама) могу надокнадити вишу набавну цену. Наша фабрика може пружити детаљно поређење трошкова за вашу специфичну апликацију.

7. Закључак

Трансформатор сувог типа елиминише ризик од цурења уља тако што елиминише само уље. Коришћењем чврстих изолационих система, као што је ливена епоксидна смола или ВПИ импрегнација, и ваздушним хлађењем, трансформатор сувог типа обезбеђује ниво безбедности и заштите животне средине који није могућ са конвенционалним трансформаторима пуњеним уљем. Предности су јасне: нема цурења уља, нема ризика од пожара, нема захтева за задржавање и минимално одржавање. За апликације где су безбедност, поузданост и одговорност према животној средини најважнији, суви трансформатор је врхунски избор.

У Лугао Повер Цо., Лтд., пројектујемо и производимо трансформаторе сувог типа више од једне деценије. Наша фабрика користи напредно вакуумско ливење и ВПИ технологију за производњу трансформатора који испуњавају највише стандарде квалитета и перформанси. Нудимо читав асортиман сувих трансформатора, од малих дистрибутивних јединица до великих енергетских трансформатора. Наш технички тим је на располагању да вам помогне у избору правог трансформатора за вашу примену. Без обзира да ли сте забринути због ризика од цурења уља, заштите од пожара или еколошке усклађености, можемо вам понудити решење које задовољава ваше потребе.

Контактирајте Лугао Повер Цо., Лтд. данасда сазнате више о нашим производима сувог типа трансформатора и како они могу елиминисати ризике од цурења уља у вашем објекту.
