Када заштитни релеји не успеју да отклоне грешку унутар критичног периода од 0,1 секунде, резултујући лучни бљесак може да испари сабирнице и изазове катастрофалне нестанке струје у трафостаници—али како одабрати опрему за пребацивање која гарантује и брз прекид квара и дугорочну механичку издржљивост под сталним напонима кратког споја? Лугао Повер Цо., Лтд. решава ово са нашим решењима за високонапонску расклопну опрему, пројектовану као метално затворене, ригорозно тестиране системе са вакуумским или СФ6 прекидачима са прекидним снагама до 40 кА, пружајући комуналним и тешким индустријским објектима поуздану заштиту и контролу за примарне дистрибутивне мреже где су струје квара критичне и континуитет напајања је критичан.
Суочавање са високим струјама квара? Ево како да утврдите да ли је високонапонска расклопна јединица ваша једина опција
Када процењују квалификоване добављаче расклопне опреме за примарне дистрибутивне мреже, инжењерски тимови за набавку често питају: На ком нивоу струје грешке РМУ заштита постаје неадекватна, што намеће спецификацијувисоконапонски разводни уређајса прекидачима пуне снаге? Одговор зависи од величине струје квара, захтева за координацију заштите и критичности кола.
Високонапонски разводни уређаји су посебно дизајнирани за примарне дистрибутивне мреже где су струје кварова озбиљне и систем заштите мора да прекида струје кратког споја без ослањања на резервне осигураче. За разлику од РМУ-а који комбинују прекидаче оптерећења са осигурачима за економичну заштиту од кварова, високонапонски разводни уређаји укључују струјне прекидаче који могу да прекину пуне струје кратког споја до 40 кА или више. Ова конфигурација је од суштинског значаја за комуналне подстанице, тешка индустријска постројења и инсталације обновљиве енергије где нивои квара превазилазе способност опреме заштићене осигурачима.
Лугао високонапонски разводни уређај има конфигурације прекидача на извлачење или фиксне, пружајући флексибилност за одржавање и рад. Метално затворена конструкција са одвојеним одељцима сабирница обезбеђује задржавање квара, спречавајући ширење унутрашњег лука на суседне делове. Робусни дизајн, потврђен кроз ригорозно тестирање типа, пружа деценије поуздане услуге у захтевним окружењима.
Како Лугао потврђује отпорност лука и могућност отпорности на кратки спој?
Високонапонска расклопна опрема мора да издржи огромне електромагнетне силе и енергију бљеска лука која се ствара током тешких услова квара. Лугао високонапонски разводни уређаји су пројектовани са високодиелектричним основама потврђеним ригорозним тестирањем: отпорност на фреквенцију струје на 42 кВ током једног минута и отпорност на импулс грома на 75 кВ, испуњавајући или премашујући стандарде ИЕЦ 62271-200. Оцене отпорности на кратки спој су потврђене тестирањем пуном снагом, са примерима који укључују 20 кА до 40 кА РМС на страни високог напона.
Отпор на лук је критична безбедносна карактеристика. Наша расклопна опрема се подвргава тестирању унутрашњег лука (ИАЦ оцена) како би се осигурало да кућиште може да садржи и безбедно испушта енергију лука, штитећи особље и суседну опрему. Инспекције након тестирања потврђују интегритет спојева сабирница и нулту структурну деформацију, осигуравајући пројектантима стабилност система у најзахтевнијим условима квара.
Које су структуралне заштите и адаптације животне средине интегрисане?
Изложен временским приликама, прашини и потенцијалним појавама лука, кућиште разводног уређаја је прва одбрана од деградације животне средине и последица удеса. Лугао Хигх Волтаге Свитцхгеар постиже ИП4Кс степен заштите за унутрашње јединице и више оцене за спољне инсталације, пружајући ефикасну отпорност на продор чврстих честица и прскање воде. Направљено од челика отпорног на корозију са антикорозивним површинским третманима (≥2мм дебљине за критичне компоненте), кућиште издржава екстремне температуре околине, високу влажност и корозивну обалну атмосферу.
Одвојени одељци сабирница и прекидача обезбеђују побољшану безбедност кроз физичко одвајање делова под напоном. Сваки функционални одељак је независно запечаћен ватроотпорним баријерама, спречавајући ширење грешке између секција и садржи потенцијалне инциденте унутар одељка који потиче. Овај дизајн раздвајања осигурава да квар у једној секцији не угрожава интегритет суседних секција, одржавајући стабилност система и смањујући оштећења.
Које класе напона и опције конфигурације Лугао може да обезбеди?

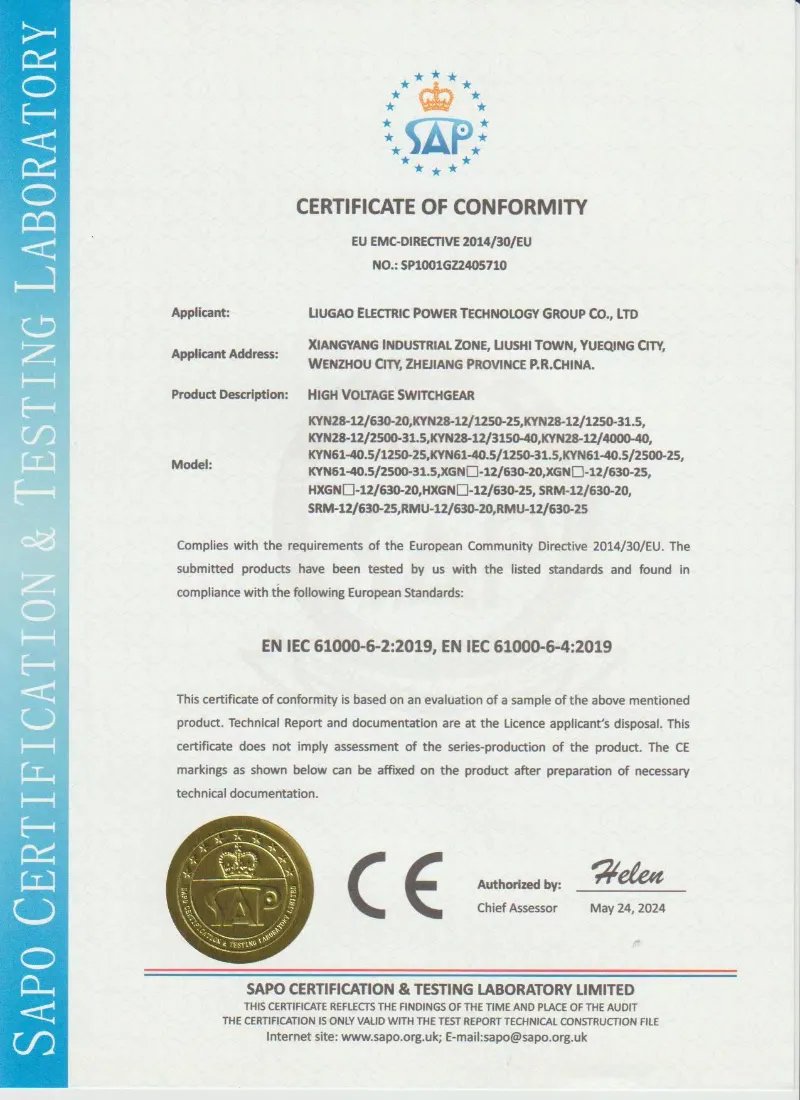

Лугаова производна радионица са сертификатом ИСО9001 и СГС, опремљена професионалним линијама за монтажу и тестним одељцима пуне снаге, производи високонапонске разводне уређаје у строгом складу са међународним стандардима ИЕЦ, ГБ, ЦЕ и ЦЦЦ, подржавајући директну примену плуг-анд-плаи без скупих модификација на локацији.
Класе напона и опсези капацитета
Волтаге Цласс
Сценарио апликације
Опције конфигурације
40,5кВ / 33кВ високонапонски разводни уређај
Комуналне подстанице, системи колектора ветроелектрана, тешке индустријске зоне које захтевају робусну отпорност на кратки спој и ниске нивое делимичног пражњења
КИН61-40.5 ваздушно изоловане или ГИС конфигурације са вакуумским или СФ6 прекидачима
24кВ / 13,8кВ средњенапонски склопни уређај
Урбане високе зграде, стамбене заједнице, комунална инфраструктура, апликације за аутоматизацију државне мреже
Опремљен интелигентним модулима који омогућавају даљинско управљање, детекцију и заштиту
12кВ / 11кВ дистрибутивни склоп
Пословни комплекси, стамбене заједнице, пројекти електрификације села
Фиксни или извлачни дизајни са опцијама вакуумског прекидача
Расклопне јединице и опције компоненти
Лугао нуди флексибилне интерне конфигурације које одговарају специфичним захтевима пројекта:
· Тип прекидача:Вакумски прекидач (ВЦБ) за апликације средњег напона, који нуди врхунско гашење лука и дужи радни век. СФ6 прекидачи доступни за апликације вишег напона које захтевају снажну способност прекидања.
· Типови ормара са разводним апаратима:КИН28А, КИН61 или ГИС конфигурације са фиксним или извлачећим дизајном, подржавајући прстенасту мрежу, терминал или режиме двоструког напајања.
· Заштита и контрола:Интегрисани заштитни релеји са комуникационим интерфејсима за даљински надзор и контролу, укључујући функције прекострујне, земљоспојне, усмерене и диференцијалне заштите.
Како одабрати идеалну конфигурацију расклопног уређаја високог напона за вашу примарну подстаницу?
За комуналне подстанице и тешка индустријска постројења где су струје квара озбиљне и поузданост кола је критична, високонапонски разводни уређаји са заштитом прекидача су од суштинског значаја. Лугао нуди прилагођене опције конфигурације, укључујући различите степене прекидача, распоред сабирница и шеме заштите, како би одговарали специфичним захтевима пројекта. Робусна конструкција и свеобухватно тестирање обезбеђују деценије поуздане услуге у захтевним окружењима.
Погледајте нашу производну линијуВидео
Искусите Лугао-ову високонапонску расклопну опрему из прве руке:
ЛУГАО КИН високонапонска ваздушно изолована централна расклопна јединица је дизајнирана за унутрашње средњенапонске системе дистрибуције електричне енергије од 3,6кВ до 40,5кВ. It uses a compartmentalized metal-clad structure, withdrawable vacuum circuit breaker handcart, mechanical interlocks, earthing switch and air insulation without SF6 gas. The switchgear can be configured for incoming feeders, outgoing feeders, bus-coupler panels, metering panels and protection schemes according to project requirements.
Лугао ручна колица типа фиксне високонапонске плоче је дизајнирана за унутрашње системе дистрибуције електричне енергије од 3кВ до 40,5кВ. Користи метално затворену структуру одељка, ручна колица са извлачивим вакуумским прекидачем, механичке и електричне блокаде, струјне и напонске трансформаторе, заштитне релеје и уземљивач. Расклопни уређај се може конфигурисати за улазне напојне, одлазне фидере, заштиту трансформатора, контролу мотора, кондензаторске банке и пројекте дистрибуције трафостаница према потврђеним техничким захтевима.
Лугао Повер Цо., Лтд. вам доноси следећу генерацију решења за дистрибуцију електричне енергије. Као врхунски произвођач, ми испоручујемо високонапонску фиксну АЦ металну затворену разводну опрему дизајнирану за поуздане перформансе у секундарним дистрибутивним системима од 3,6-12 кВ. Ова високонапонска фиксна АЦ метална затворена склопна јединица даје приоритет сигурности у раду, архитектури која штеди простор и дуготрајној издржљивости. Са већом механичком издржљивошћу и међународним сертификатима, наше решење обезбеђује беспрекоран пријем и дистрибуцију електричне енергије за индустријске и комуналне апликације уз значајно смањење трошкова одржавања.
Лугао Повер Цо., Лтд. вас позива да истражите нашу КСГН кутију фиксног типа високонапонских расклопних уређаја – компактно, потпуно затворено и високо поуздано решење за 6кВ–35кВ мреже за дистрибуцију електричне енергије. Дизајниран за примену у затвореном простору, има фиксну конфигурацију прекидача, видљиве контакте за одвајање и јаке перформансе против кондензације. Надоградите своју сигурност дистрибуције и оперативну ефикасност већ данас тако што ћете изабрати КСГН кутију фиксног типа високонапонских разводних уређаја који испуњавају најтеже захтеве ваше мреже.
Лугао Повер Цо., Лтд. вас позива да набавите блиндирану расклопну опрему 35кВ КИН трафостанице извлачивог типа – тешко оптерећење, отпорно на лук, метално обложено решење за 35кВ примарну дистрибуцију. Са потпуно блиндираном конструкцијом, правим извлачним колицима за разбијање и петоструким блокирањем, гарантује радну сигурност, смањује ризик од бљеска лука и омогућава брзу замену прекидача. Надоградите своју 35кВ трафостаницу са безбедним пребацивањем данас.
Лугао Повер Цо., Лтд. вас позива да набавите високонапонску расклопну опрему типа КИН Центер са пет превенција ---компактну, металом обложену, унутрашњу АЦ разводну опрему пројектовану за дистрибуцију електричне енергије од 3,6–12 кВ. Са потпуном блокадом од пет превенција, дизајном отпорним на лук и механичким веком од 30 година, елиминише грешке у раду, побољшава безбедност особља и смањује непланиране застоје. Надоградите своју подстаницу интелигентним пребацивањем без грешке већ данас.
Лугао је професионални Високонапонска разводна опрема произвођач и добављач у Кини. Са прилагођеним техничким решењима, ОЕМ/ОДМ подршком, фабричким тестирањем и инжењерском помоћи, Лугао Повер помаже клијентима да изграде поуздане и ефикасне системе за дистрибуцију електричне енергије за пројекте широм света.
