Како одабрати праву подстаницу кутијастог типа за ваш пројекат

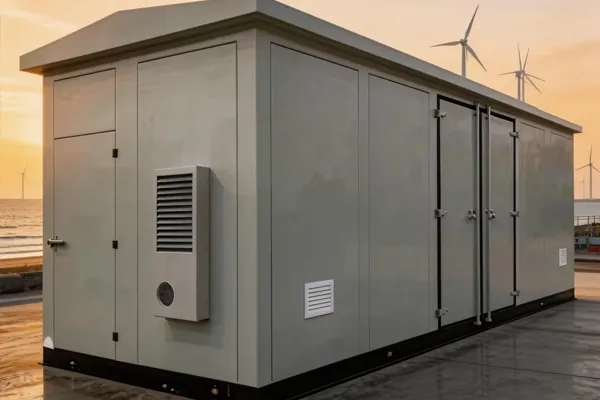

A Подстаница кутијастог типаје компактно решење за дистрибуцију електричне енергије које интегрише високонапонску расклопну опрему, трансформатор, нисконапонска дистрибутивна опрема и заштитни уређаји у једно монтажно кућиште. Широко се користи у индустријским парковима, пословним зградама, стамбеним заједницама, пројектима обновљиве енергије, рударске локације и привремени системи напајања.

Као произвођач опреме за пренос и дистрибуцију енергије, Лугао обезбеђује трансформаторе, разводне уређаје, прекидачи, растављачи, одводници грома, ЦТ/ПТ/ВТ и прилагођена ОЕМ/ОДМ решења за комуналне услуге, индустријских и инфраструктурних пројеката. На основу захтева пројекта, Лугао може подржати клијенте са техничка конфигурација, избор производа и прилагођена решења за подстанице.

Шта је подстаница кутијастог типа?

Подстаница кутијастог типа је такође позната као монтажна трафостаница или компактна подстаница. Дизајниран је да примају струју средњег напона, трансформишу је у ниски напон и безбедно дистрибуирају електричну енергију крајњим корисницима.

Главне компоненте

• Високонапонска јединица:Користи се за контролу долазног напајања, заштиту и пребацивање.
• Трансформаторска јединица:Конвертује напон да испуни захтеве за дистрибуцију пројекта.
• Нисконапонска јединица:Дистрибуира струју на електрична оптерећења и финална кола.
• Прилог:Штити унутрашњу опрему од временских прилика, прашине и спољашњих утицаја.
• Заштитни уређаји:Помозите да се обезбеди безбедан рад током преоптерећења, кратког споја или квара.

Зашто власници пројеката бирају подстанице кутијастог типа

• Компактна структура:Штеди простор за инсталацију у поређењу са традиционалним подстаницама.
• Брза инсталација:Фабрички састављен дизајн смањује време изградње на лицу места.
• Флексибилна апликација:Погодно за индустријске, комерцијалне, општинске и пројекте обновљиве енергије.
• Поуздана заштита:Затворена структура побољшава сигурност опреме и стабилност рада.
• Прилагођена конфигурација:Може се дизајнирати према нивоу напона, капацитету, распореду и условима локације.

Кључни фактори при одабиру подстанице кутијастог типа

1. Потврдите ниво напона

Ниво напона треба да одговара захтевима за повезивање на мрежу и оптерећење пројекта. Уобичајене конфигурације обухватају средњенапонски улаз и нисконапонски излаз за дистрибутивне мреже.

• Проверите долазни напон мреже.
• Потврдите потребан излазни напон за опрему крајње употребе.
• Обезбедите усклађеност са локалним електричним стандардима и спецификацијама пројекта.

2. Израчунајте капацитет трансформатора

Капацитет трансформатора је један од најважнијих фактора избора. Мали капацитет може изазвати преоптерећење, док превелики капацитети могу повећати инвестиције и губитак енергије.

• Израчунајте укупно прикључено оптерећење.
• Размислите о расту оптерећења за будуће проширење.
• Процените вршне захтеве и захтеве за континуирани рад.
• Изаберите тип трансформатора на основу ефикасности, животне средине и потреба одржавања.

3. Процените инсталационо окружење

Услови на локацији директно утичу на дизајн кућишта, ниво изолације, вентилацију и степен заштите.

• Инсталација на отвореном:Захтева отпоран на временске услове, антикорозивни и вентилациони дизајн.
• Подручја високе температуре:Потребно је правилно одвођење топлоте и хлађење трансформатора.
• Прашњава или влажна окружења:Захтевају већу заштиту кућишта и перформансе заптивања.
• Локације на великој надморској висини:Може захтевати посебан дизајн изолације и техничко подешавање.

4. Изаберите прави распоред

Унутрашњи распоред треба да подржава безбедан рад, лако одржавање и ефикасну кабловску везу.

• Распоред у европском стилу:Обично се користи за компактне и интегрисане дистрибутивне системе.
• Распоред у америчком стилу:Често се користи тамо где су трансформаторске и прекидачке функције блиско интегрисане.
• Прилагођени изглед:Погодно за пројекте са посебним простором, смером кабла или захтевима за рад.

5. Прегледајте захтеве за заштиту и безбедност

Безбедносни дизајн треба да обухвати електричну заштиту, механичку заштиту и безбедност руковаоца.

• Заштита од преоптерећења и кратког споја
• Пројектовање система уземљења
• Сигурносне мере за блокирање и рад
• Могућности заштите од лука и изолације квара
• Јасне ознаке упозорења и приступ одржавању

Табела за избор подстаница кутијастог типа

Фактор селекције	Шта проверити	Зашто је важно	Препоручена радња
Волтаге Левел	Улазни напон и излазни напон	Осигурава компатибилност са мрежом и електричним оптерећењем	Потврдите цртеже пројекта и захтеве локалне мреже пре избора
Трансформер Цапацити	Укупно оптерећење, вршна потражња и будућа експанзија	Спречава преоптерећење и избегава непотребна улагања	Изаберите капацитет на основу израчунавања стварног оптерећења и резервне маргине
Инсталационо окружење	Спољна/унутрашња локација, температура, влажност, прашина и надморска висина	Утиче на заштиту кућишта, изолацију и перформансе хлађења	Изаберите одговарајући степен заштите, вентилацију и антикорозивни дизајн
Конфигурација разводног уређаја	Улазни орман, излазни орман, мерне и заштитне јединице	Одређује контролу снаге, заштиту и флексибилност рада	Конфигуришите према шеми дистрибуције и захтевима одржавања
Сафети Протецтион	Уземљење, блокада, заштита од кварова и системи упозорења	Побољшава безбедност руковаоца и поузданост система	Придржавајте се важећих електричних стандарда и сигурносних спецификација пројекта
Потребе за прилагођавањем	Димензије, боја, распоред, улаз за каблове и ОЕМ/ОДМ захтеви	Помаже да опрема одговара захтевима локације пројекта и бренда	Радите са искусним произвођачем као што је Лугао за прилагођени дизајн

Уобичајени сценарији апликација

Индустријски пројекти

• Фабрике и производне линије
• Локације рударства и тешке индустрије
• Индустријски паркови и производне базе

Комерцијални и јавни објекти

• Тржни центри и пословне зграде
• Болнице, школе и општински објекти
• Стамбене заједнице и градске дистрибутивне мреже

Пројекти обновљиве енергије

• Соларне електране
• Системи за прикупљање енергије ветра
• Пројекти складиштења енергије и дистрибуиране производње

Зашто изабрати Лугаоза решења подстаница кутијастог типа?

Одабир правог добављача једнако је важан као и одабир праве опреме. Лугао подржава глобалну моћ пројекти са производним искуством, широком покривеношћу производа и инжењерски оријентисаним услугама.

Лугао Предности

• Искуство у производњи опреме за пренос и дистрибуцију електричне енергије
• Асортиман производа обухвата трансформаторе, расклопне уређаје и припадајућу заштитну опрему
• Прилагођена ОЕМ/ОДМ решења за различите спецификације пројекта
• Подршка за комуналне, индустријске, инфраструктурне и обновљиве изворе енергије
• Техничка помоћ за конфигурацију, распоред и избор опреме

Закључак

ПравоПодстаница кутијастог типатреба изабрати према нивоу напона, капацитету трансформатора, окружење инсталације, захтеви заштите и будуће потребе проширења. Радећи са искусним произвођача као што је Лугао, власници пројеката могу побољшати ефикасност инсталације, сигурност система и дугорочно поузданост дистрибуције електричне енергије.
