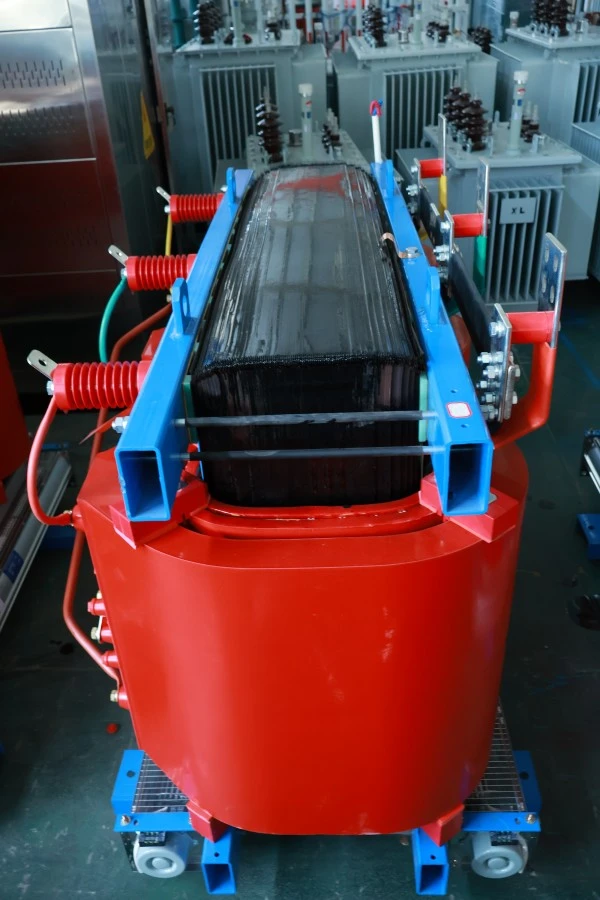

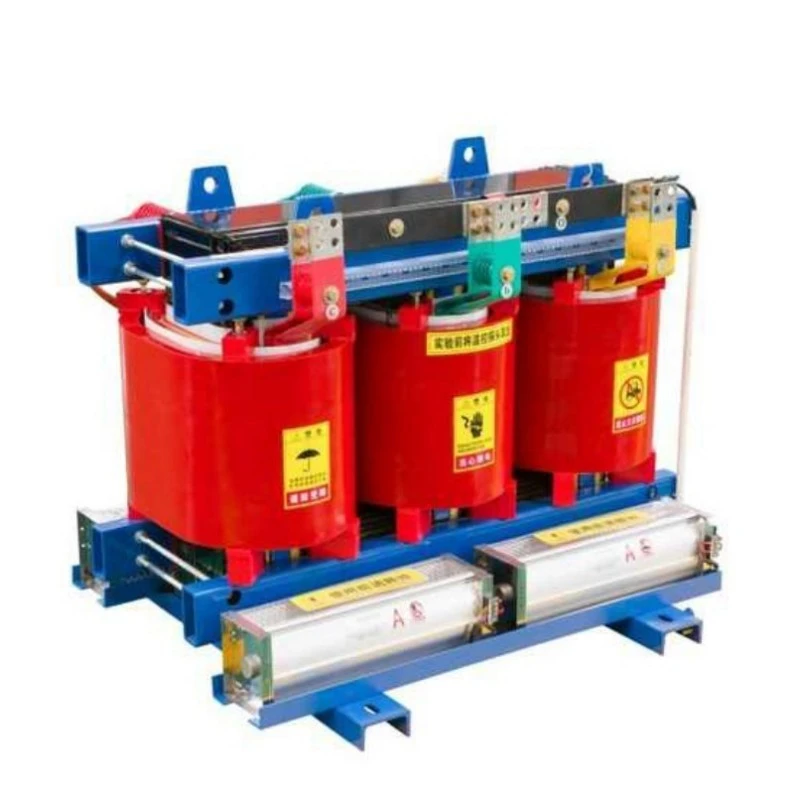

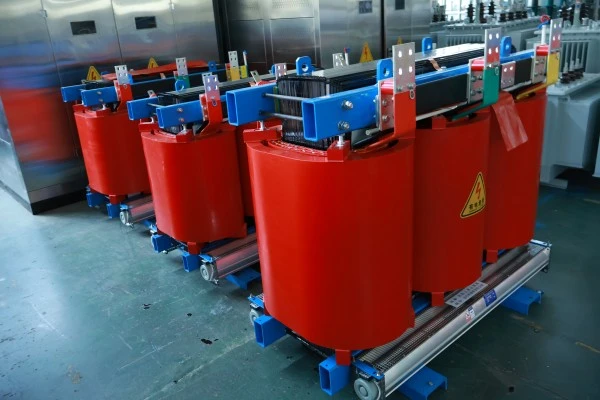

СЦБ13 Бакарни намотај суви енергетски трансформатор

шта је то?

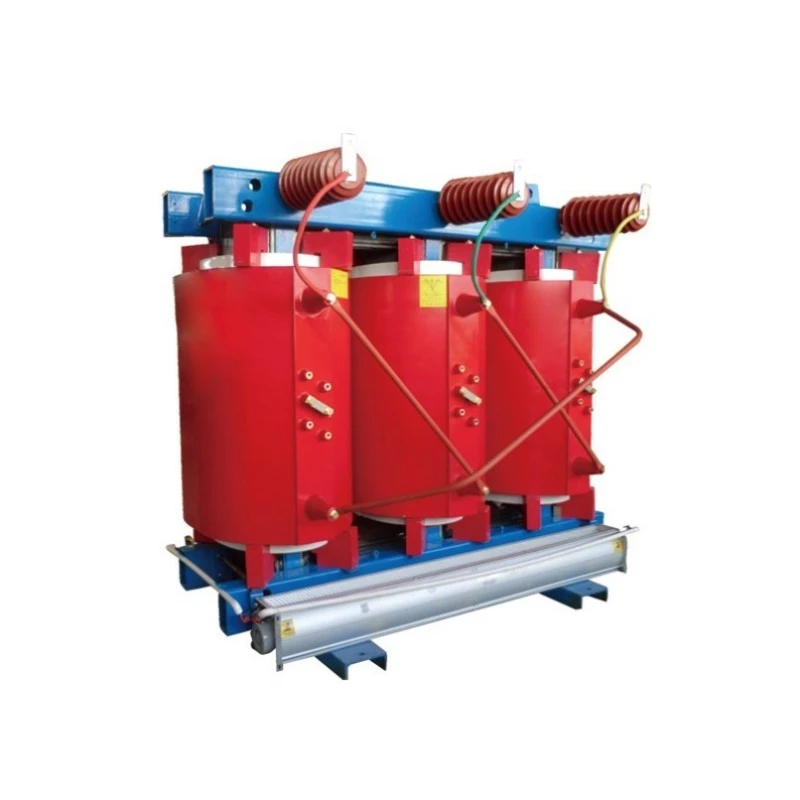

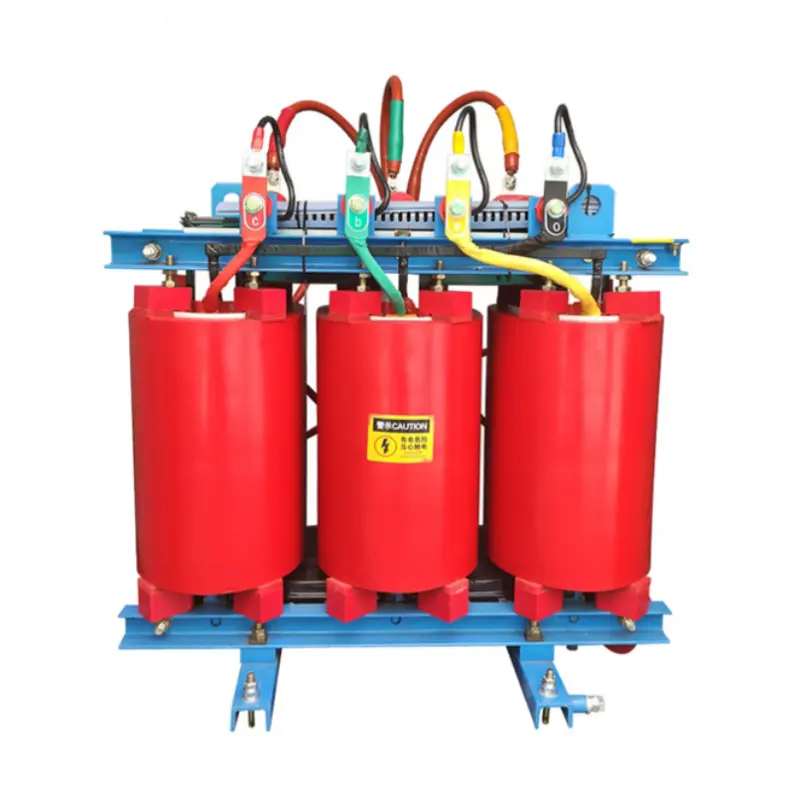

СЦБ13 серија је трофазна, изливена смолом, намотана бакроменергетски трансформатор сувог типа. У ознаци, "СЦ" означава ливену смолу (вакуумско ливено од епоксидне смоле), "Б" означава намотаје фолије, а "13" представља ниво перформанси, што значи да његове вредности губитка испуњавају захтеве за енергетску ефикасност нивоа 1 националног стандарда ГБ 20052-2020. Проводљиви материјал језгра је бакар високе чистоће без кисеоника, а не алуминијум или алуминијум обложен бакром.

шта то ради?

1. Конверзија напона: Конвертује високи напон (10кВ, 35кВ) у ниски напон (400В, 690В) или повећава по потреби, испуњавајући захтеве напона различите опреме.

2. Дистрибуција електричне енергије: Као основни уређај дистрибутивног система, безбедно испоручује енергију за вишеструка оптерећења као што су индустријска постројења, комерцијални комплекси, високе зграде и ветроелектране.

3. Безбедно напајање: Због своје чврсте изолације од незапаљиве епоксидне смоле, неће прскати уље или се запалити чак ни у случају унутрашњих кварова, што га чини посебно погодним за унутрашње инсталације или локације са строгим захтевима против пожара.

4. Тихи рад: Радна бука је знатно нижа од традиционалних трансформатора уроњених у уље, што га чини погодним за стамбена подручја, болнице, пословне зграде и друга окружења осетљива на буку.

Укратко, СЦБ13 бакарни трансформатор снаге са сувим намотајем је модеран уређај са језгром за дистрибуцију енергије који интегрише високу енергетску ефикасност, потпуно бакарно језгро, ниску буку и сигурност од пламена.

Предности производа

У поређењу са обичним трансформаторима сувог типа, овај производ нуди пет основних предности:

Потпуно бакарни намотаји, одлична проводљивост:Сви високонапонски и нисконапонски намотаји су намотани коришћењем емајлиране правоугаоне бакарне жице или бакарне фолије без кисеоника. Отпорност бакра (приближно 0,0172 Ω·мм²/м) је много нижа од отпорности алуминијума (приближно 0,0283 Ω·мм²/м). Због тога бакарни намотаји истог попречног пресека имају мањи отпор, мање стварање топлоте и већу ефикасност конверзије снаге. Трошкови електричне енергије уштеђени током дуготрајног рада далеко премашују почетну инвестициону разлику.

Ниво 1 енергетске ефикасности, у складу са националном стратегијом са двоструким угљеником:Ниво губитака СЦБ13 је стриктно дизајниран да испуни националне стандарде енергетске ефикасности Нивоа 1. Губици без оптерећења су око 10% мањи од СЦБ12, а губици оптерећења су преко 5% мањи. За трансформатор од 1000 кВА који ради 8 000 сати годишње, ово штеди преко 10 000 јуана годишње у трошковима електричне енергије, враћајући разлику у цени у поређењу са стандардним трансформаторима у року од 3-5 година.

Вакуумско ливење од епоксидне смоле, поуздана изолација:Намотаји се ливеју и очвршћавају увезеном Хунтсман (или еквивалентног квалитета) епоксидном смолом под вакуумом, потпуно елиминишући ваздушне мехуриће. Очврсли изолациони слој има високу механичку чврстоћу, отпорност на топлотни удар, отпорност на пукотине и заштиту од влаге/прљавштине. Делимично пражњење се контролише испод 5пЦ, што је далеко боље од националних стандарда.

Снажан капацитет преоптерећења, прилагођава се флуктуирајућим оптерећењима:Под природним хлађењем, може радити дуготрајно при преоптерећењу од 10%; са принудним ваздушним хлађењем (уграђени вентилатори), излазни капацитет се може повећати на преко 120% номиналне вредности. За сезонско оптерећење (нпр. летња употреба клима уређаја), није потребно тренутно повећање капацитета.

Отпоран на влагу и контаминацију, јака прилагодљивост околини:Површина намотаја од епоксидне смоле је глатка, густа и нехигроскопна. Чак и након искључивања у окружењима са 100% релативне влажности, може се покренути директно при пуном оптерећењу без претходног загревања. Посебно погодна за влажна или корозивна окружења као што су подземне дистрибутивне просторије, обална подручја са високим садржајем соли и хемијска постројења.

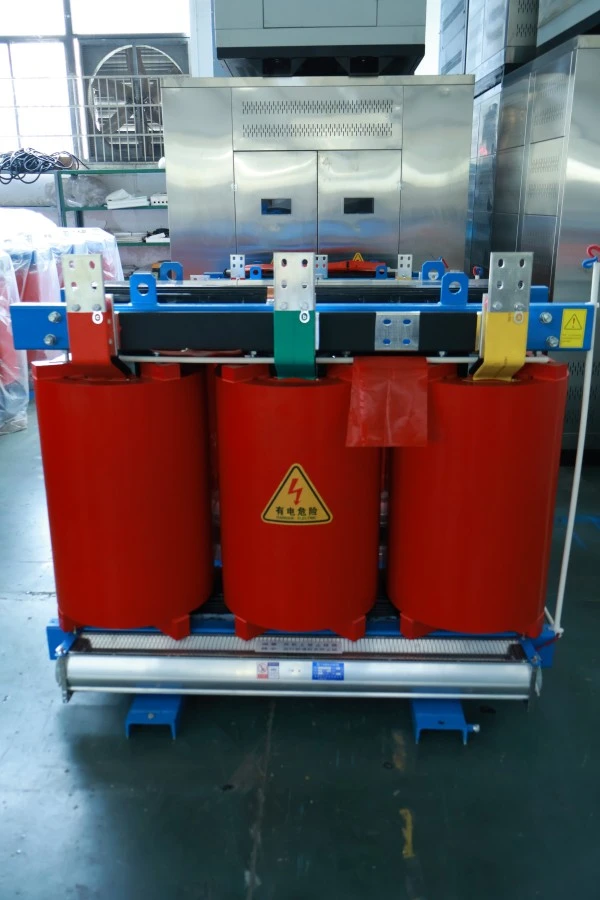

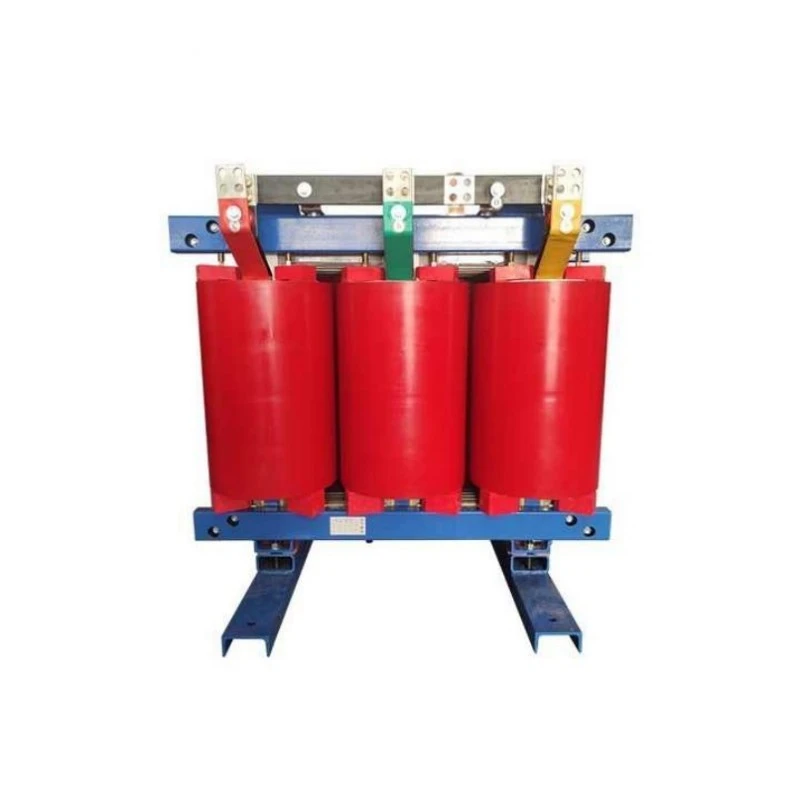

Карактеристике производа

Структура језгра: Користи технологију ламинације са степенастим преклопом са углом од 45°, са језгром и јармовима који су причвршћени каишевима или плочама високе чврстоће. Примена силицијумског челика високе пермеабилности оријентисаног на зрна (Б30Р090 или виши разред) минимизира и хистерезу и губитке на вртложне струје.

Намотаји ниског напона: Намотани бакарном фолијом, причвршћени на крајевима прстеновима од смоле. Ширина бакарне фолије једнака је висини намотаја, обезбеђујући равномерну аксијалну дистрибуцију ампер-окрета и изузетно високу отпорност на електромагнетне силе кратког споја. Слојна изолација користи претходно импрегнирани ДМД материјал.

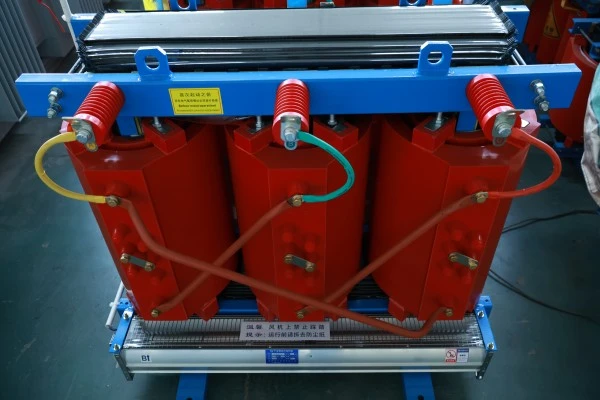

Високонапонски намотаји: Намотани у слојевитим сегментима коришћењем емајлиране правоугаоне бакарне жице класе Х, са изливом смоле између сваког слоја, формирајући робусну изолацију од епоксидне смоле ојачане стакленим влакнима. Славине се изводе из средине намотаја да би се побољшала дистрибуција импулсног напона.

Систем контроле и заштите температуре: Сваки фазни намотај има унапред уграђене ПТ100 платинасте РТД за праћење температуре вруће тачке у реалном времену. Пратећи интелигентни регулатор температуре карактерише: дигитални приказ температуре калемова, аларм за превисоку температуру (подесива задана вредност), излаз за искључење прекомерне температуре и аутоматско покретање/заустављање вентилатора (ако је опционо инсталирано принудно хлађење ваздуха).

Опције кућишта: Опционо ИП20 (чврсти предмети), ИП23 (вертикална капајућа вода) или ИП40 (мале честице) заштитна кућишта, направљена од нерђајућег челика, легуре алуминијума или хладно ваљаног челика обложеног прахом. Кућишта имају отворе за вентилацију и закључане браве на вратима.

Повезивање и инсталација: Високонапонска страна користи кабловске терминале са потпуно заштићеним/потпуном изолацијом од силиконске гуме или конвенционалне терминале; нисконапонска страна користи бакарне сабирнице пресвучене калајем. Дно трансформатора је опремљено челичном основом и ваљцима за лако позиционирање и кретање.

Примена производа

СЦБ13 бакарни трансформатор снаге са сувим намотајем је идеалан за следеће сценарије:

Високе зграде и комерцијални центри: Инсталирани су у подрумским просторијама или просторијама за дистрибуцију опреме, напајају лифтове, ХВАЦ, осветљење и системе за заштиту од пожара. Његова незапаљива карактеристика задовољава грађевинске прописе о пожару, а ниска бука не омета станаре на спрату.

Индустријска и рударска предузећа: Системи за дистрибуцију електричне енергије у погонима за производњу аутомобила, фабрикама електронских компоненти и радионицама за прецизну машинску обраду. Потпуно бакарни намотаји издржавају струјне ударе од честих покретања/заустављања мотора, обезбеђујући добру стабилност напона.

Обновљиви извори енергије: Повећање мреже за дистрибуиране ПВ електране, помоћни енергетски трансформатори за ветроелектране, изолациони трансформатори за системе за складиштење енергије. Висока енергетска ефикасност смањује губитке конверзије енергије.

Транспортна инфраструктура: станични сервисни трансформатори за станице метроа, извори напајања за сигналне зграде брзе железнице, дистрибутивни центри аеродромских терминала, системи за напајање на копну у луци. Отпорност на влагу и отпорност на кратак спој испуњавају високе захтеве за поузданост железничког транзита.

Дата центри и комуникационе базне станице: Обезбеђују чисто, стабилно напајање за сервере, прекидаче и УПС системе. Тих рад (обично испод 55 дБ) не омета особље центра података.

Детаљи производње

Процес намотавања бакарне фолије ниског напона

Нисконапонски намотаји се намотају коришћењем бакарне фолије пуне ширине на специјализованим машинама за намотавање фолије. Ивице бакарне фолије су заобљене како би се спречило коронско пражњење. Са сваким окретањем, ДМД претходно импрегнирани изолациони папир се аутоматски поставља између слојева, а онлајн контрола затезања осигурава да је бакарна фолија чврсто намотана. Након завршетка намотавања, цео склоп се ставља у калуп за ливење под вакуумом од епоксидне смоле, формирајући монолитну структуру без шупљина. Овај процес побољшава отпорност на кратки спој намотаја ниског напона за преко 30% у поређењу са структурама намотаним од жице.

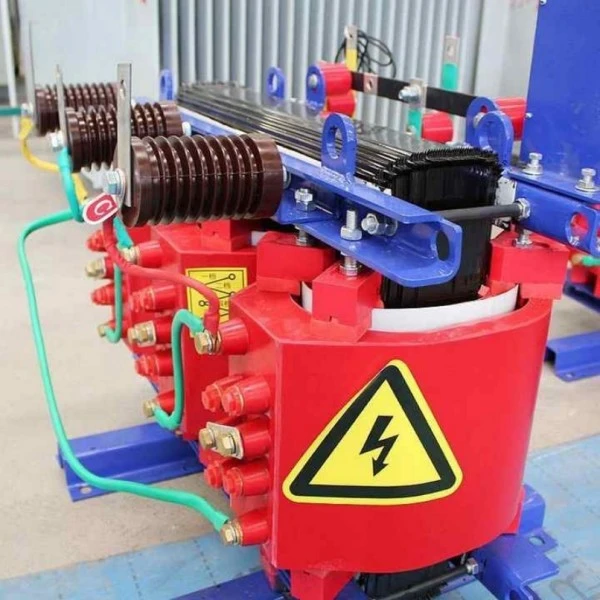

Високонапонски сегментирани слој намотаја

Високонапонски намотаји су подељени на 4-6 сегмената (палачинке), при чему је сваки сегмент даље подељен на 2-4 слоја. Канали (или ваздушни канали) између сегмената побољшавају дисипацију топлоте, док слојевитост смањује међуслојни напон. Славине се узимају из одређених завоја одређених сегмената и означавају проводницима различитих боја. Сви прикључци користе заваривање аргоном или заваривање под хладним притиском како би се осигурао минимални отпор контакта.

Третман за смањење буке језгре

Након завршетка ламинације језгра, цело језгро је под вакуумом импрегнисано специјално формулисаним изолационим лаком за смањење буке, пригушујући микро-вибрације између лимова од силицијумског челика и између лимова и делова за стезање. Јастуци од високотемпературне силиконске гуме постављају се између језгра и намотаја, као и између намотаја и стезних делова. Са овим третманима, бука у празном ходу може се одржати испод 55дБ (за 315кВА и мање), упоредиво са зујањем кућног фрижидера.

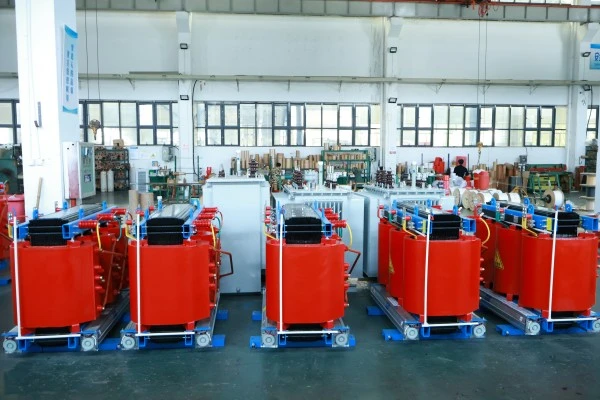

Свеобухватно фабричко тестирање

Сваки СЦБ13 бакарни енергетски трансформатор са сувим намотајем пролази кроз следеће тестове пре него што изађе из фабрике: мерење отпора намотаја; мерење односа напона и верификација векторске групе; мерење импедансе кратког споја и губитка оптерећења; мерење струје празног хода и губитка у празном ходу; мерење изолационог отпора и фактора диелектричне дисипације; тест отпорности примењеног напона; испитивање отпорности на индуковани напон; мерење делимичног пражњења. Подаци о испитивању се аутоматски снимају и извештај о фабричком тестирању се доставља уз пошиљку.

Параметар производа (Спецификација)

Паковање и постпродаја

Метода паковања

1. Тело трансформатора умотано водоотпорним ПЕ филмом, критична места прекривена меким заштитним облогама.

2. Упаковане у чврсте сандуке од шперплоче за извоз са дном палета за руковање виљушкаром.

3. Унутрашњост сандука пуњена јастучићима од експандираног полиуретана или саћастог картона како би се спречила оштећења услед вибрација у транспорту.

4. Јасне ознаке на спољашњој страни: центар гравитације, тачке подизања, отпорне на влагу, не преврнути.

Сервис након продаје

1. Бесплатни гарантни период: 12 месеци од датума испоруке.

2. Сваки квар узрокован грешкама у дизајну, материјалу или производњи током гарантног периода биће бесплатно поправљен или замењен од стране наше компаније (укључујући разумне трошкове транспорта).
