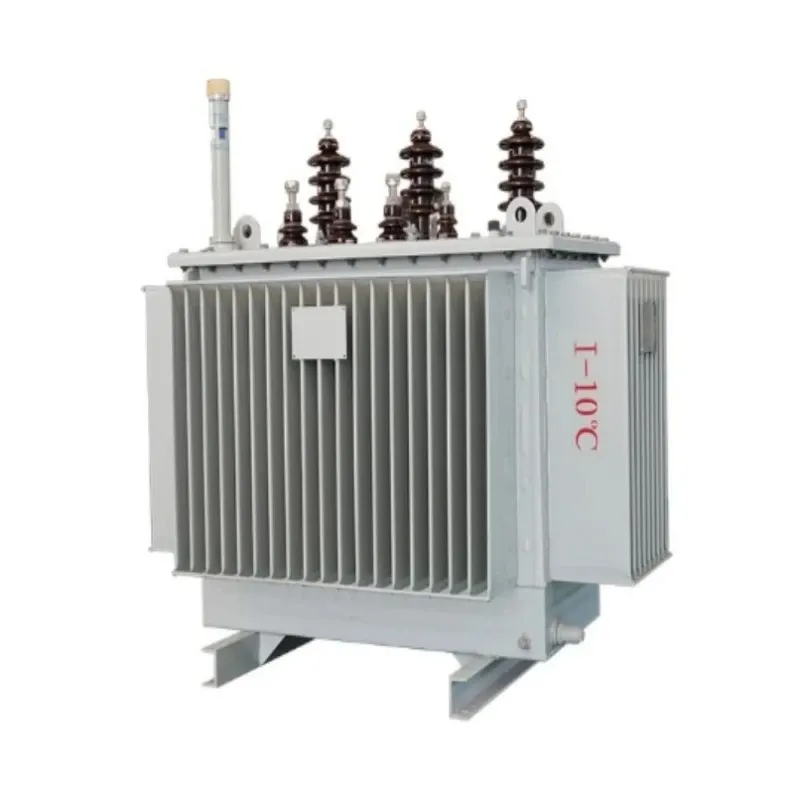

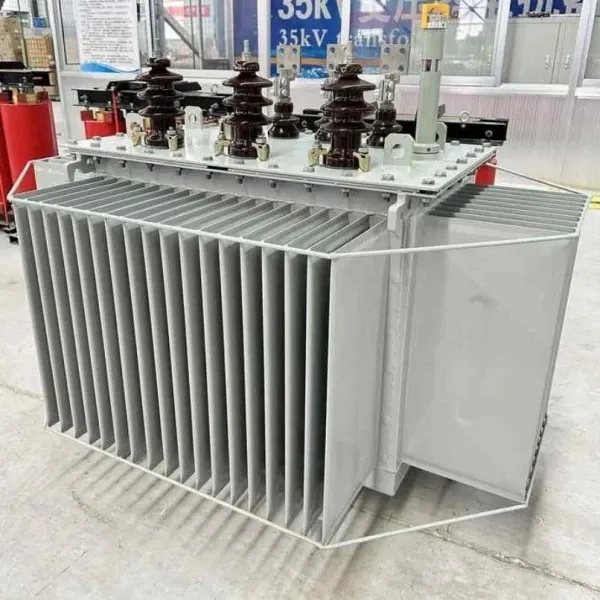

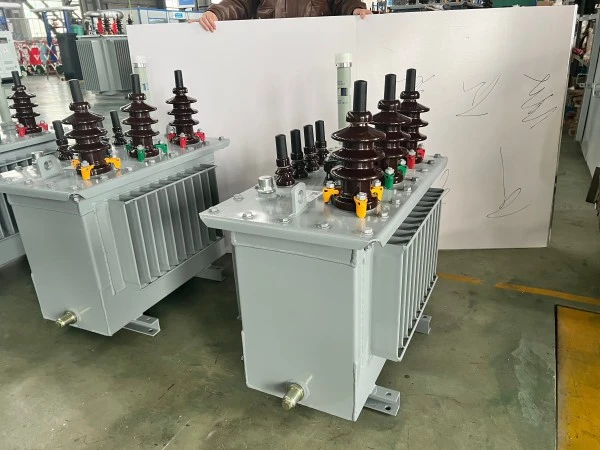

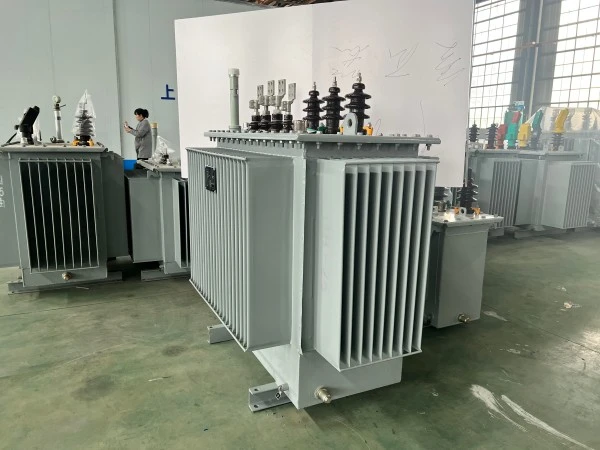

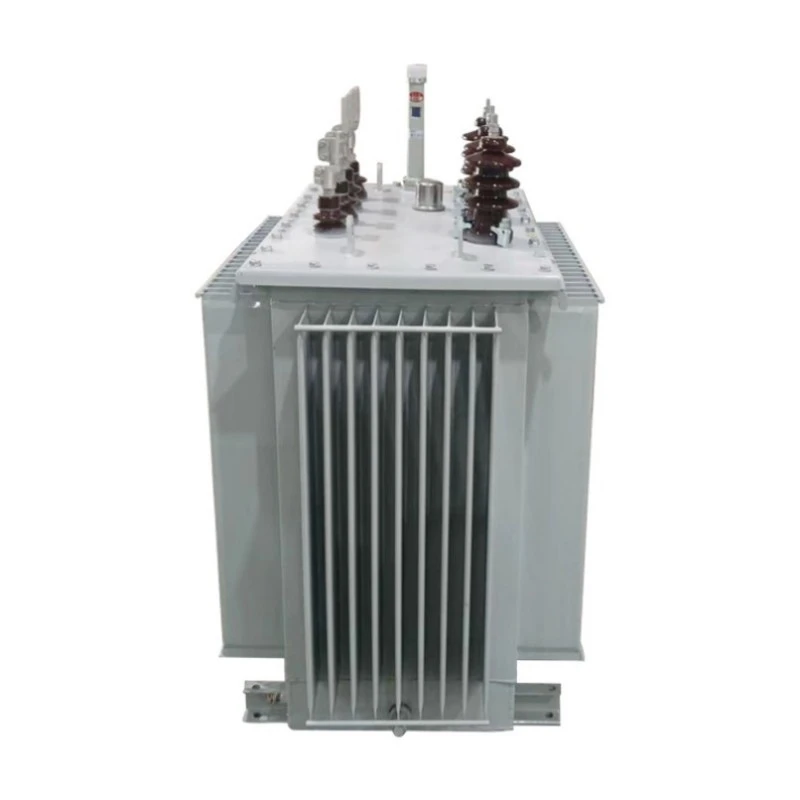

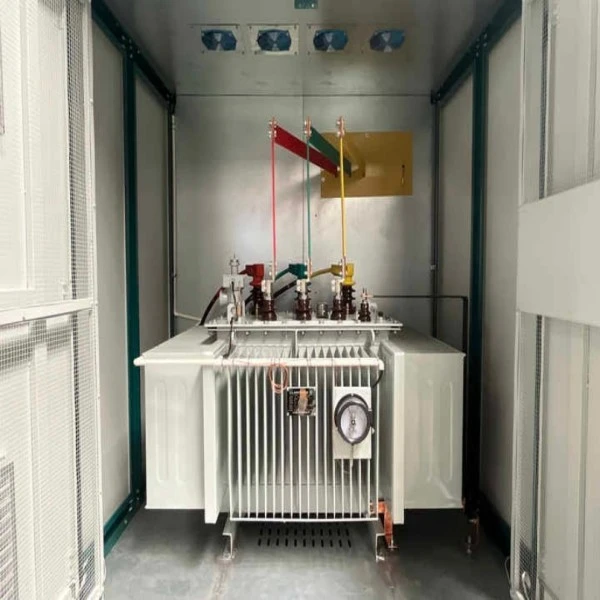

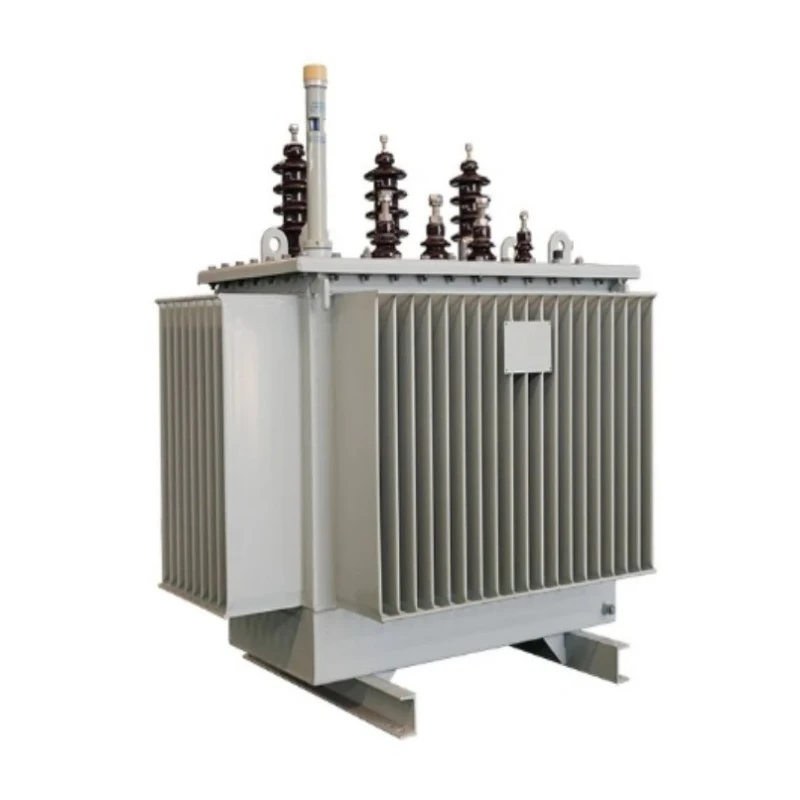

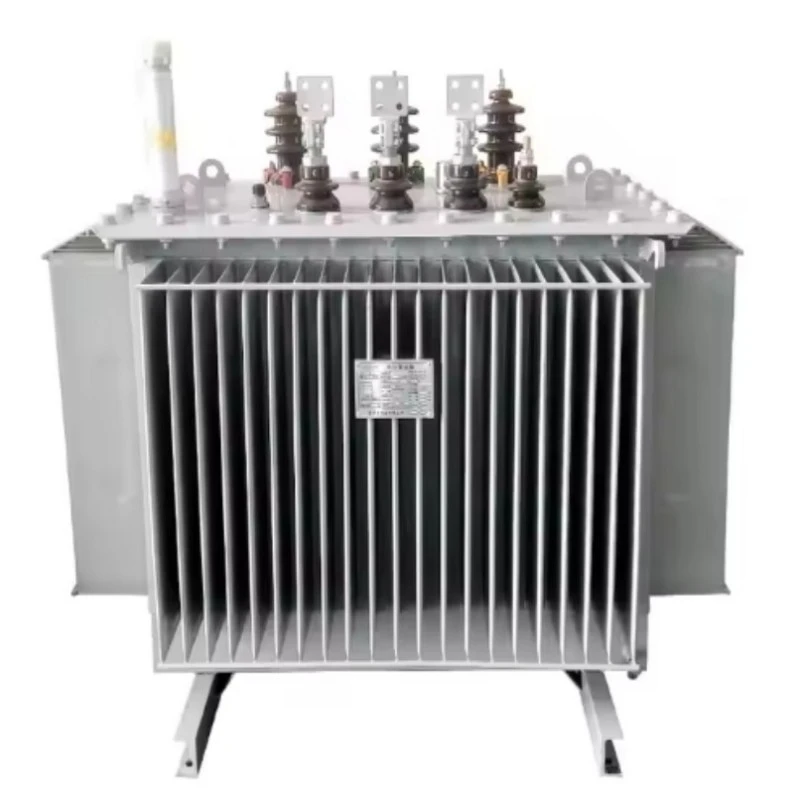

С13 једнофазни електрични трансформатор уроњен у уље

С13 монофазни електрични трансформатор са уроњеним уљем је посебно пројектован за апликације једнофазног напајања, као што су рурална електрификација, стамбена дистрибуција на стубовима и лака комерцијална употреба. Куповином овог производа добијате високо ефикасан трансформатор са малим губицима који значајно смањује губитке без оптерећења у поређењу са конвенционалнимС9иС11 серија, пружајући мерљиве уштеде енергије током свог животног века.

Овај трансформатор карактерише високопропусно језгро од силицијумског челика оријентисано на зрна са степенастим дизајном преклопног споја, или опционо језгро од аморфне легуре за још мање губитке. Систем хлађења уроњен у уље обезбеђује одлично управљање топлотом, док потпуно заптивена структура ребрастог резервоара спречава оксидацију уља и улазак влаге, драматично смањујући захтеве за одржавањем. Његов компактан, лаган дизајн олакшава монтажу на стуб и транспорт.

Карактеристике производа и примена

Карактеристике

Испуњава или премашује ИЕЦ, АНСИ, ГБ и САНС стандарде

Изузетно мали губитак при празном ходу, до 30% мањи од серије С11

Потпуно запечаћен дизајн резервоара са валовитим слојем без конзерватора

Висок капацитет преоптерећења и врхунска термичка стабилност

Рад са ниским нивоом буке, идеалан за стамбена подручја

Одлична отпорност на кратки спој

Компактан и лаган за постављање на стуб или платформу

Широк распон напона за флексибилност мреже

Доступне су опције еколошки прихватљивог изолационог уља

Рад без одржавања у нормалним условима рада

Питања и одговори: Кључни увид у производ

П: Шта је једнофазни трансформатор уроњен у уље?

О: Аједнофазни трансформатор уроњен у уље је врста дистрибутивног трансформатора који користи изолационо уље за хлађење и изолацију, а пројектован је за рад на монофазним електричним системима. Обично се користи у стамбеним подручјима, руралној дистрибуцији електричне енергије и лаким комерцијалним апликацијама где није потребна трофазна струја. Урањање у уље обезбеђује врхунско расипање топлоте и штити унутрашње компоненте од фактора околине.

П: Како серија С13 постиже већу енергетску ефикасност од претходних модела?

О: С13 серија постиже већу ефикасност кроз два кључна напретка: прво, употреба хладно ваљаног силиконског челика високе пропустљивости са степенастом структуром језгра преклопног споја значајно смањује хистерезу и губитке на вртложне струје. Друго, опциона језгра од аморфне легуре додатно смањују губитке без оптерећења до 50% у поређењу са конвенционалним силицијумским челиком. Ова побољшања резултирају вредностима губитка у празном ходу које су 30% ниже од серије С11 и далеко испод националних енергетских стандарда.

П: Зашто је потпуно затворена структура важна за једнофазне трансформаторе?

О: Једнофазни трансформатори се често постављају на отвореном у областима са различитим временским условима. Потпуно заптивени ребрасти резервоар елиминише потребу за конзерватором и спречава директан контакт између изолационог уља и атмосферског ваздуха. Ово зауставља апсорпцију влаге и оксидацију уља, који су примарни узроци деградације изолације. Као резултат тога, трансформатор не захтева замену уља или одржавање током свог радног века, што значајно смањује оперативне трошкове.

П: Може ли се овај трансформатор користити у апликацијама за обновљиву енергију?

О: Да. С13 монофазни трансформатор са уроњеним уљем погодан је за мале системе обновљиве енергије, као што су кровне соларне инсталације, микро-хидро пројекти и стамбени системи за складиштење енергије. Његова висока ефикасност и способност да се носи са флуктуацијама напона чине га идеалним за појачавање или смањење снаге у поставкама дистрибуиране производње.

Главни сценарији апликација

Рурална електрификација:Пружа поуздану једнофазну струју удаљеним селима, фармама и пољопривредним операцијама уз минималне губитке.

Стамбена дистрибуција на стубовима:Идеално за стамбене заједнице где је једнофазно напајање стандардно, нудећи компактну величину и ниску буку.

Лаке комерцијалне зграде:Користи се у малим продавницама, канцеларијама и руралним комерцијалним центрима који захтевају ефикасну дистрибуцију електричне енергије.

Интеграција обновљиве енергије:Погодно за повећање напона из стамбених соларних фотонапонских система или за смањење из мини-мрежа.

Привремена грађевинска снага:Лагани дизајн омогућава лако постављање за привремене потребе за струјом на градилиштима.

Параметар производа (Спецификација)

Табела: С13 једнофазни трансформатор уроњен у уље – Типичне спецификације (11кВ / 0,23кВ или 0,4кВ)*

Детаљи производње

Основни материјал и процес

Једнофазно језгро електричног трансформатора С13 уроњено у уље је конструисано од високопропустљивог хладно ваљаног силиконског челика оријентисаног на зрно са степенастим преклопом од 45°. За апликације које захтевају највећу ефикасност, доступно је језгро од аморфне легуре, смањујући губитке без оптерећења до 50% у поређењу са конвенционалним силицијумским челиком. Језгро је прецизно резано и наслагано полусувом стакленом траком да би се минимизирале вибрације и бука.

Структура намотаја

И високонапонски и нисконапонски намотаји су намотани од бакарних проводника без кисеоника, обезбеђујући високу проводљивост и минималне отпорне губитке. Нисконапонски намотај има фолијску или спиралну структуру са уздужним уљним каналима, значајно побољшавајући механичку чврстоћу и отпорност на кратки спој.

Изолација и систем хлађења

Као стандардни расхладни и диелектрични медијум користи се висококвалитетно минерално изолационо уље. Еколошки прихватљиве изолационе течности високе тачке пожара доступне су на захтев. Систем изолације од уљаног папира пролази кроз стриктно вакуумско сушење и процесе пуњења уља, елиминишући преосталу влагу и мехуриће ваздуха, обезбеђујући делимично пражњење почетни напон знатно изнад стандардних захтева.

Резервоар и заптивање

Резервоар има дизајн валовите плоче који обезбеђује и дисипацију топлоте и компензацију топлотног ширења, елиминишући потребу за спољним конзерватором. Потпуно затворена структура спречава оксидацију уља и улазак влаге, обезбеђујући рад без одржавања током радног века трансформатора. Вентил за смањење притиска и мерач нивоа уља су обезбеђени као стандардне безбедносне карактеристике.

Питања и одговори: Производња и квалитет

П: Која испитивања квалитета се врше на сваком трансформатору?

О: Сваки монофазни трансформатор С13 пролази кроз свеобухватан скуп рутинских и типских тестова пре испоруке, укључујући мерење губитка у празном ходу и губитка оптерећења, тестове импедансе кратког споја, тестове отпорности на индуковани пренапон, тестове делимичног пражњења и тестове муње. Сви резултати тестова су документовани и следљиви.

П: Како дизајн валовитог резервоара доприноси поузданости?

О: Дизајн ребрастог резервоара служи за три критичне функције: повећава површину за ефикасно одвођење топлоте, обезбеђује флексибилан капацитет експанзије како би се прилагодио променама запремине уља са температуром и ствара потпуно затворено окружење које изолује уље од спољних загађивача. Ово елиминише потребу за конзерватором уља и системом за одзрачивање, смањујући потенцијалне тачке квара и поједностављујући одржавање.

П: Колики је очекивани радни век овог трансформатора?

О: У нормалним радним условима, С13 монофазни електрични трансформатор са уроњеним уљем је дизајниран за радни век не краћи од 30 година. Потпуно заптивена конструкција и висококвалитетни материјали обезбеђују дугорочну поузданост без потребе замене уља или одржавања језгра.

Мануфацтуринг Цапабилити

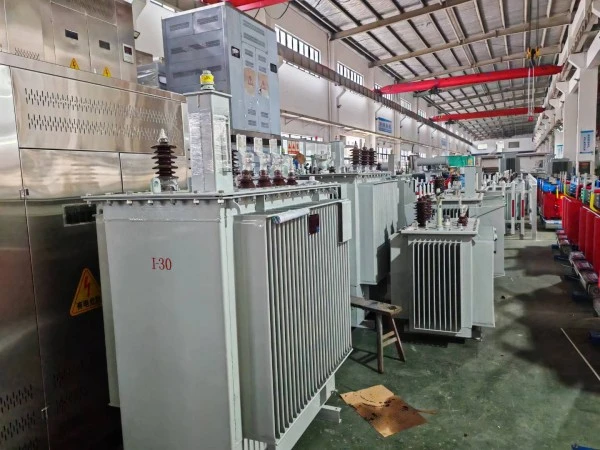

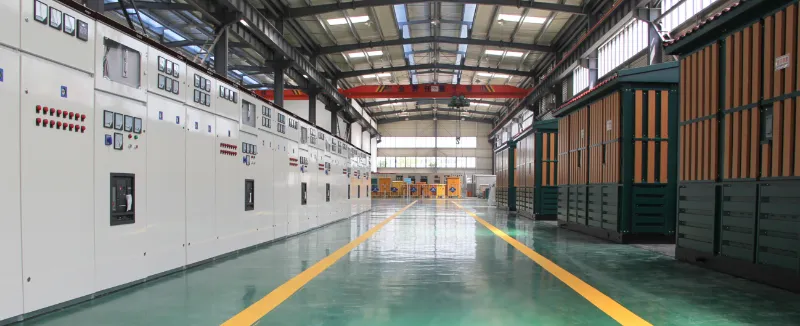

Лугао Повер управља модерним производним линијама трансформатора опремљеним напредном опремом за намотавање, сечење језгра, вакуумско сушење и тестирање. Подржавамо ОЕМ и ОДМ производњу и пружамо прилагођена решења за напон, капацитет, фреквенцију и међународне стандарде, обезбеђујући стабилан квалитет и поуздану испоруку.

Сервис производа након продаје

Након што је трансформатор инсталиран и пуштен у рад, гарантовано је да нема цурења, а боја се гарантује да се неће љуштити или избледети. Обезбеђена је 5-годишња гаранција и доживотна техничка подршка; сви проблеми са квалитетом који се јављају при нормалној употреби у гарантном року биће покривени.

Сви монофазни трансформатори С13 су покривени доживотном сервисном подршком, која обезбеђује дугорочну доступност резервних делова и техничке помоћи.

Радни век није краћи од 30 година под одређеним условима рада.

У случају квара опреме, добављач ће одговорити у року од једног сата од пријема обавештења од купца и послати техничко особље на локацију у року од 24 сата у земљи.

Посвећеност услуга

С13 монофазни електрични трансформатор са уроњеним уљем произведен је у строгом складу са захтевима система управљања квалитетом ИСО 9001:2015/2018, осигуравајући да производ испуњава 100% стандарде квалитета пре напуштања фабрике.

Наша компанија пружа свеобухватну претпродајну, продајну и постпродајну услугу како би осигурала задовољство купаца.

Наша компанија нуди 5-годишњу гаранцију и доживотну техничку подршку. У случају било каквих проблема са квалитетом, ми ћемо бесплатно поправити или заменити производ, обезбеђујући 100% задовољство купаца.

Фацтори Стренгтх

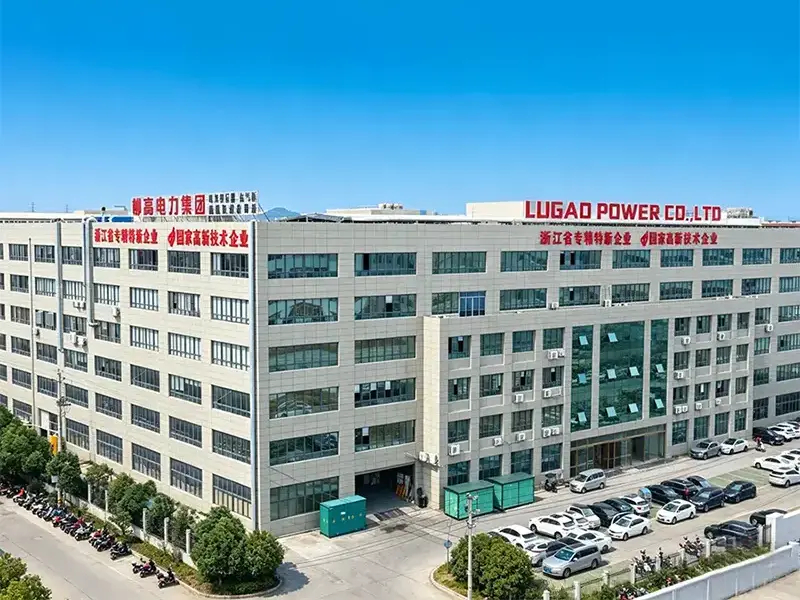

Са дугогодишњим искуством у производњи опреме за пренос и дистрибуцију енергије,Лугао Поверје успоставио професионалну производну базу посвећену испоруци поузданих трансформаторских решења за глобалне комуналне компаније, ЕПЦ извођаче, индустријске објекте и пројекте обновљиве енергије.
