Када се урбанисти суоче са недостатком земљишта и вртоглавим растом трошкова некретнина у стамбеним заједницама, питају се: која конфигурација подстанице даје најмањи отисак без угрожавања поузданости спољних дистрибутивних мрежа? Лугао Повер Цо., Лтд. одговара на ово са нашим решењима за подстанице америчког типа, пројектованим са карактеристичним дизајном са три одељка—трансформаторске, високонапонске и нисконапонске секције—са потпуно запечаћеном трансформаторском јединицом уроњеном у уље која заузима отприлике једну трећину до једне петине што је чини крајњим решењем за урбани простор који троши мање возова у Европи. дистрибуција.
Када процењују квалификоване добављаче трансформаторских подстаница кутија, тимови за набавку инжењера често питају: Да ли треба да наведемо америчке или европске стандарде дизајна за нашу дистрибутивну мрежу? Одговор зависи од доступног подручја локације, преференција регионалне мреже и окружења за инсталацију.

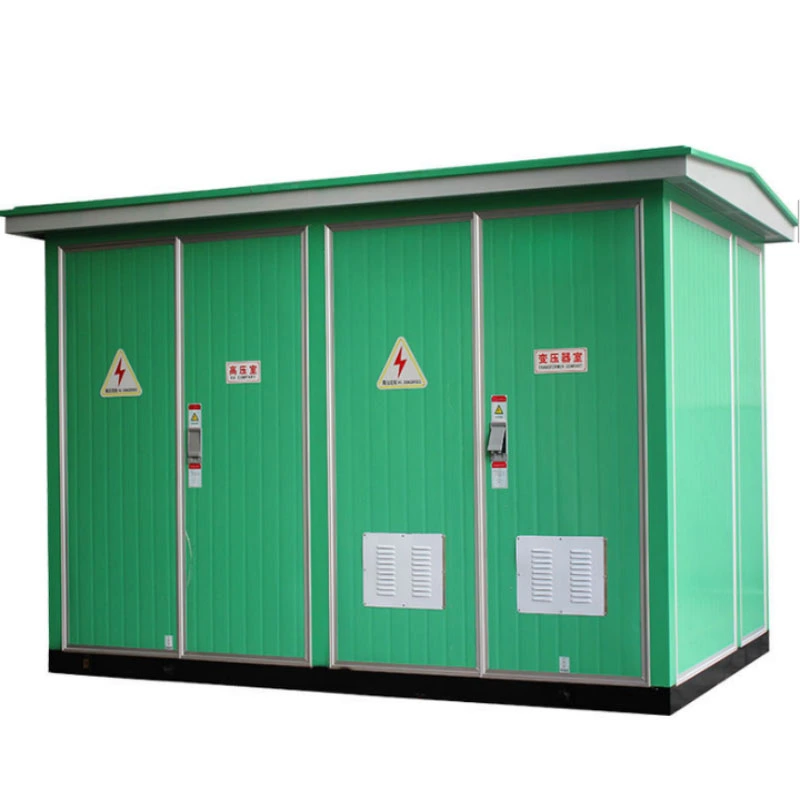

Подстанице америчког типа имају карактеристичан дизајн са три одељка — трансформаторске, високонапонске и нисконапонске секције — при чему трансформаторски одељак обично користи потпуно затворену јединицу уроњену у уље. Овај дизајн наглашава компактност, нудећи отприлике једну трећину до једне петине запремине јединица европског типа еквивалентног капацитета. Смањена запремина чини га посебно погодним за спољне инсталације у стамбеним заједницама, градским дистрибутивним мрежама и просторно ограниченим двориштима где су трошкови земљишта превисоки.
За разлику од европског дизајна заснованог на просторији који даје приоритет приступу услугама, конфигурација америчког типа је оптимизована за густину. Запечаћени дизајн резервоара елиминише потребу за експанзивним ходницима за одржавање, омогућавајући инсталацију у скученим просторима као што су ивице пута, мале комуналне парцеле или унутар стамбених насеља. Ова просторна ефикасност се директно преводи у значајне уштеде трошкова стицања земљишта за програмере и комуналне компаније.
Како Лугао обезбеђује диелектрични интегритет у компактном кућишту?
Трафостанице америчког типа морају да издрже ударе грома, комутационе пренапоне и континуирани топлотни стрес изазван оптерећењем унутар значајно смањене запремине.ЛугаоТрафостанице америчког типа су пројектоване са високодиелектричним темељима потврђеним ригорозним тестирањем: отпорност на фреквенцију струје на 42 кВ током једног минута и отпорност на удар грома на 75 кВ на страни високог напона. Ови прагови задовољавају или премашују америчке (АНСИ/ИЕЕЕ) и међународне стандарде, штитећи унутрашње намотаје трансформатора и компоненте расклопног уређаја од сметњи у мрежи.
Компактан дизајн захтева врхунско управљање топлотом. Наши порасти температуре при пуном оптерећењу—приближно 45,1 К на високонапонским намотајима и 52,9 К на нисконапонским намотајима — доследно остају у границама прописаним ИЕЕЕ. Дизајн кућишта укључује оптимизоване вентилационе путеве и површине за дисипацију топлоте које активно каналишу топлоту од критичних компоненти, спречавајући локализоване жаришне тачке које деградирају папирну изолацију и убрзавају старење уља у затвореном окружењу резервоара.
Које су структуралне и заштите животне средине интегрисане?
Изложено временским приликама, прашини и случајним утицајима, компактно кућиште трафостанице служи као прва одбрана од деградације животне средине. Подстанице америчког типа Лугао имају степен заштите ИП44, обезбеђујући ефикасну отпорност на продор чврстих честица и прскање воде, што их чини идеалним за инсталације на отвореном дворишту изложене елементима. Направљено од челика отпорног на корозију са антикорозивним површинским третманима, кућиште је отпорно на екстремне температуре околине, високу влажност и корозивну обалну атмосферу, обезбеђујући структурални интегритет током деценија рада.
Потпуно затворен трансформаторски одељак пружа додатни слој заштите животне средине. За разлику од конвенционалних јединица пуњених уљем које захтевају резервоаре за конзервирање и силика гел одушиваче, Лугао јединице америчког типа имају потпуно затворен дизајн који спречава улазак влаге и оксидацију уља, елиминишући одржавање повезано са заменом вентила и доливањем уља.
Како Лугао потврђује способност отпорности на кратки спој у компактним дизајнима?
Дистрибутивне мреже неизбежно доживљавају кварове. Не може се преговарати о способности подстанице да преживи ове догађаје без унутрашње деформације или оштећења сабирница. Подстанице америчког типа Лугао су тестиране на отпорност на кратки спој — примери оцена укључују 20 кА РМС на страни високог напона — са инспекцијама након тестирања које потврђују интегритет спојева сабирница и нулту структурну деформацију. Компактна, крута структура резервоара заправо повећава механичку чврстоћу минимизирањем унутрашњих распона који би могли да се склоне под дејством електромагнетних сила, уверавајући инжењере пројекта да наше подстанице одржавају стабилност система у најзахтевнијим условима квара.
Које опције капацитета, напона и конфигурације Лугао може да обезбеди?

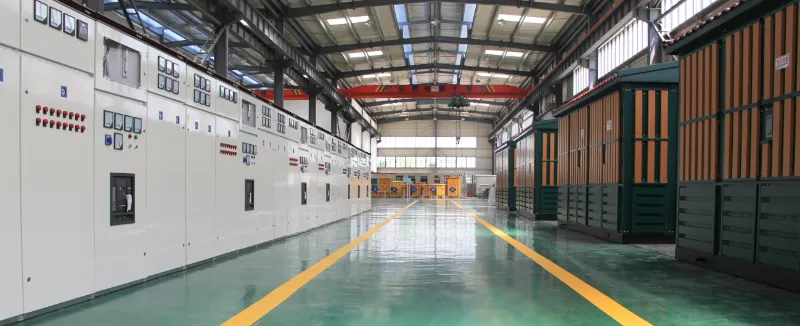

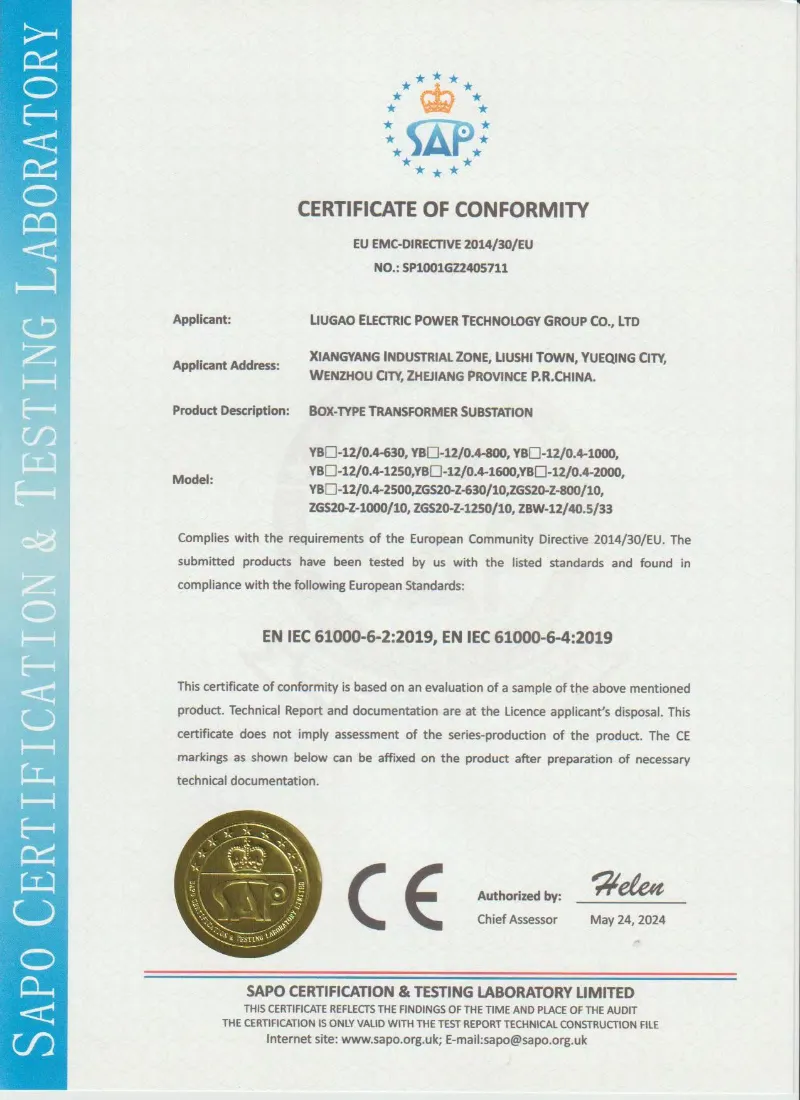

Лугаова производна радионица са сертификатом ИСО9001 и СГС, опремљена професионалним линијама за монтажу и тестним местима пуне снаге, производи подстанице америчког типа у строгом складу са међународним стандардима АНСИ, ИЕЕЕ, ГБ, ЦЕ и ЦЦЦ, подржавајући директну примену плуг-анд-плаи без скупих модификација на локацији.
Класе напона и опсези капацитета
30кВ / 35кВ амерички тип подстанице:Дизајниран за комуналне дистрибутивне подстанице, системе колектора вјетроелектрана и тешке индустријске зоне које захтијевају средњенапонску трансформацију са робусном отпорношћу на кратак спој и ниским нивоом парцијалног пражњења. Одликује га компактан распоред са три преграде оптимизован за спољашњу инсталацију. 24кВ (20кВ) Смарт/Цомпацт Бок трафостаница：Опремљен са интелигентним модулима на ХВ и НН страни, омогућавајући даљинско управљање, детекцију, сигнализацију и регулацију за апликације аутоматизације државне мреже. Погодно за градске вишеспратнице, стамбене куће и комуналну инфраструктуру. 11кВ / 10кВ дистрибутивна подстаница:Идеалан за комерцијалне комплексе, стамбене заједнице и пројекте електрификације села. Одликује се валовитим дизајном резервоара или опцијама сувог типа трансформатора, елиминишући захтеве за одржавањем конзерватора и обезбеђујући поуздан рад у тешким спољашњим окружењима.
Опције трансформатора и склопних уређаја
Лугао нуди флексибилне интерне конфигурације које одговарају специфичним захтевима пројекта:
· Тип трансформатора:Потпуно затворен у уљу(С9, С11, С13, СХ15) или суви тип (СЦБ10, СЦБ11, СЦБХ15) опције, прилагођене противпожарној сигурности и еколошким преференцијама. Запечаћени дизајн резервоара елиминише потребу за одржавањем конзерватора уља и вентила.
· Високонапонски разводни уређај:Ормари КСГН15, ХКСГН17 или КИН28А са прекидачем оптерећења или конфигурацијом вакуумског прекидача, који подржавају режиме прстенасте мреже, терминала или двоструког напајања.
· Нисконапонска дистрибуција:ГГД, ГЦС или МНС расклопни уређаји са функцијама долазне, одлазне и реактивне компензације, подржавајући структуре типа панела или ормане.
Како одабрати идеалну подстаницу америчког типа за урбане локације са ограниченим простором?
За традиционалне подстанице са великом површином, конвенционалне инсталације типа зграде остају изводљиве. Међутим, урбане стамбене заједнице, загушене комерцијалне четврти и инсталације поред путева захтевају просторно оптимизована решења. Трафостанице америчког типа, са својом компактном запремином (једна трећина до једне петине еквивалената европског типа), посебно су погодне за ове примене где су трошкови земљишта превисоки. Лугао нуди прилагођену оптимизацију отиска, смањујући укупне потребе за тлом коришћењем расклопних уређаја високе густине и интегрисаних дизајна трансформатора. Смањена површина омогућава уградњу на мале комуналне парцеле, унутар стамбених насеља или поред путева без нарушавања постојеће инфраструктуре.
Погледајте нашу производну линијуВидео
Искусите Лугао-ову подстаницу америчког типа у производњи из прве руке:
Лугао Повер Цо., Лтд. вас позива да инвестирате у будућност поузданости мреже. Наша компактна трафостаница америчког типа са уљном изолацијом трансформатора интегрише мрежну јединицу петље и трансформатор уроњен у уље у кућиште отпорно на временске услове. Купите ову подстаницу за 40% смањење отиска инсталације, супериорно расипање топлоте и 25-годишњи радни век, обезбеђујући максималан РОИ за ваше дистрибутивне пројекте.
Лугао Повер Цо., Лтд. вас позива да истражите ИБ-24 интелигентну префабриковану спољашњу подстаницу кутија---компактно, потпуно интегрисано решење за дистрибуцију електричне енергије дизајнирано за модерне примене на отвореном. Са интелигентним надзором, безбедношћу без уља, плуг-анд-плаи инсталацијом и 30-годишњим структуралним веком. Надоградите своју мрежу са Лугао-овом паметном трафостаницом која штеди простор и која је исплатива данас.
Лугао је професионални Трафостаница америчког типа произвођач и добављач у Кини. Са прилагођеним техничким решењима, ОЕМ/ОДМ подршком, фабричким тестирањем и инжењерском помоћи, Лугао Повер помаже клијентима да изграде поуздане и ефикасне системе за дистрибуцију електричне енергије за пројекте широм света.
