Интелигентна префабрикована спољна подстаница кутијастог типа

Шта је ово опрема?

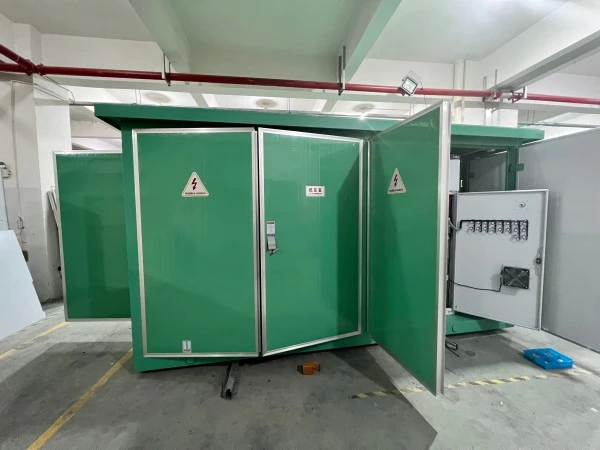

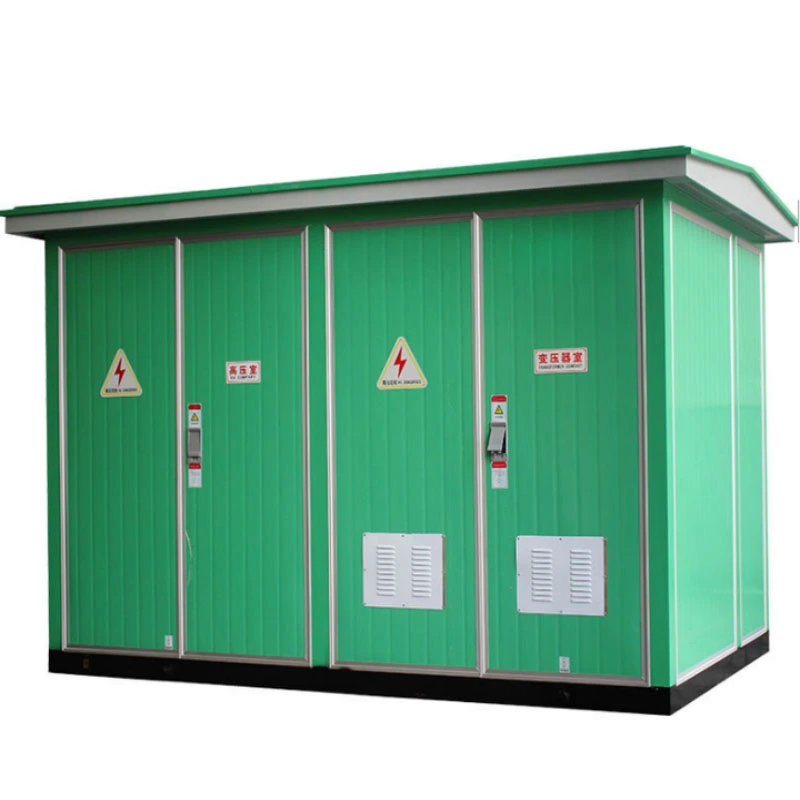

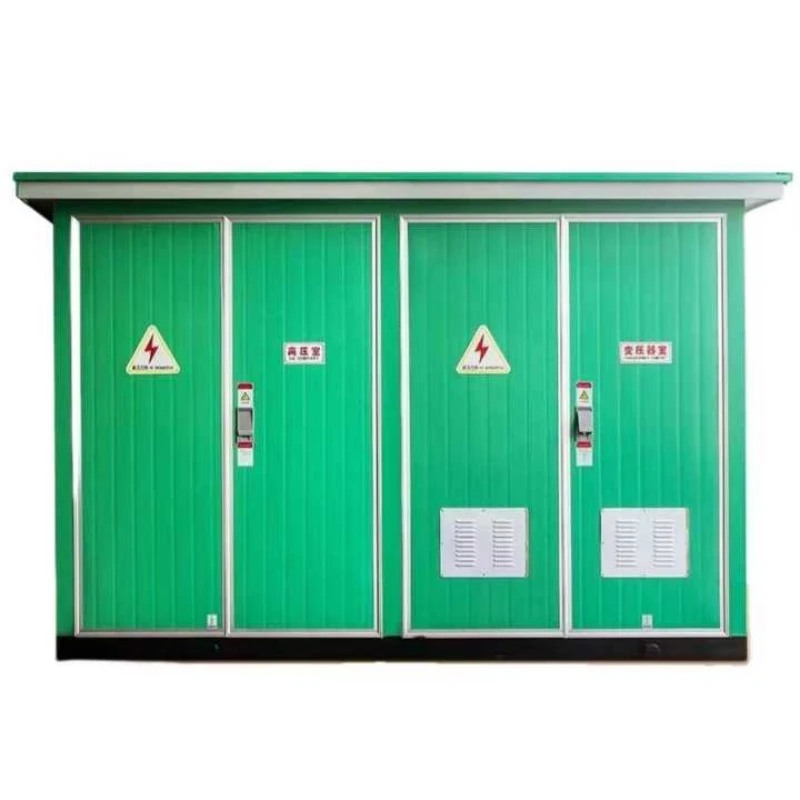

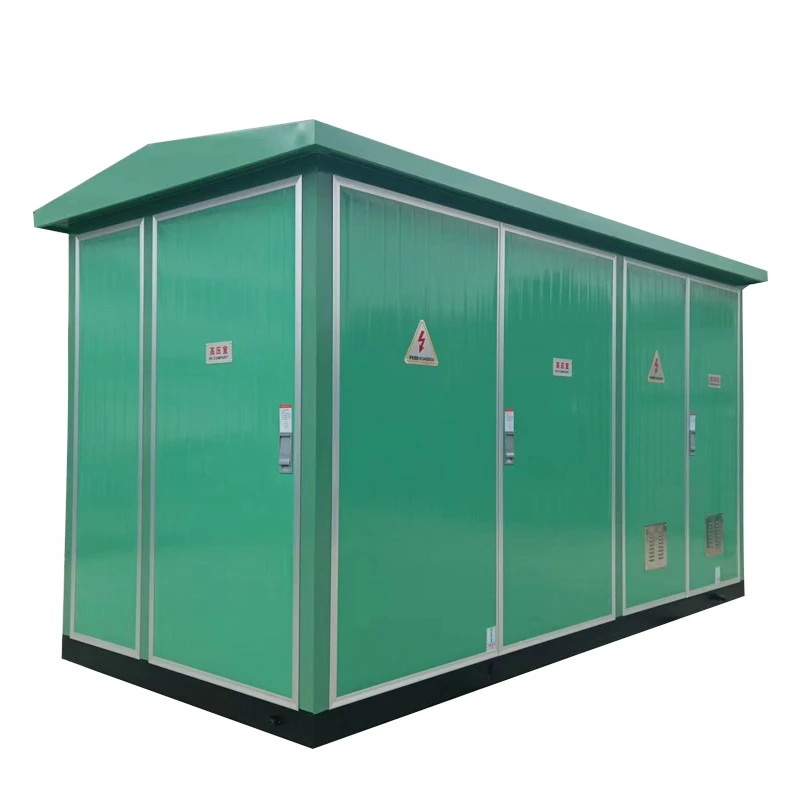

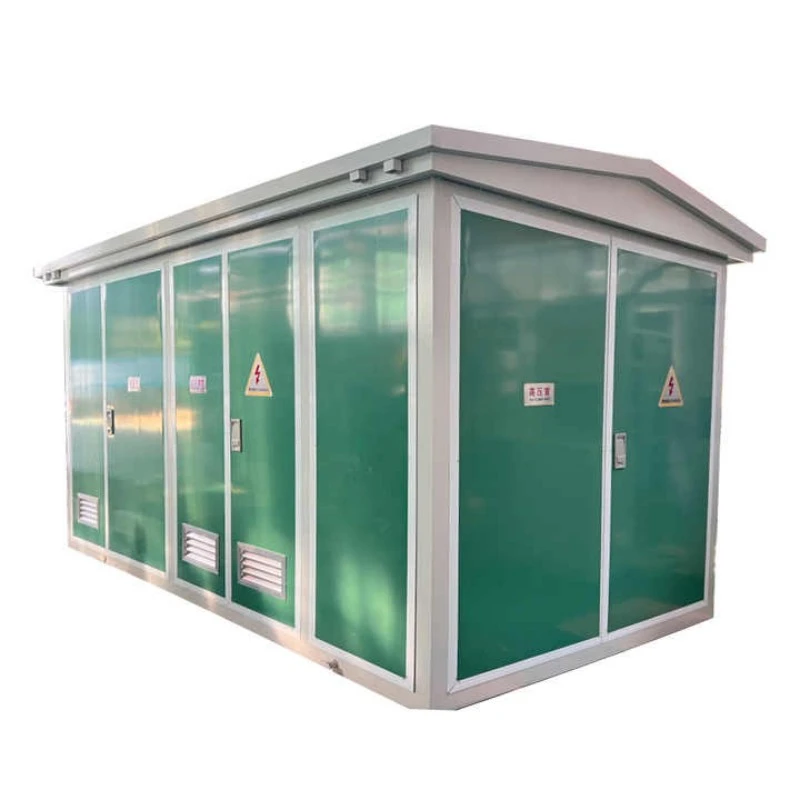

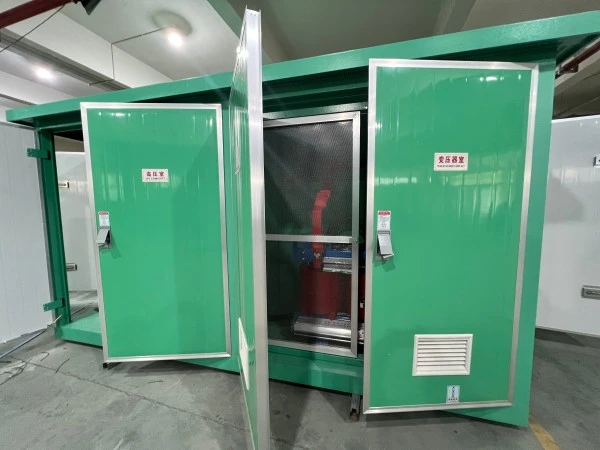

ИБ-24 интелигентна префабрикована спољна подстаница кутијаста је фабрички састављена, компактна јединица за дистрибуцију електричне енергије која интегришевисоконапонска разводна постројења, енергетски трансформатор и нисконапонску дистрибутивну опрему у једно кућиште отпорно на временске услове. Припада породици монтажних трафостаница, такође познатих као „компактне подстанице“ или „упаковане подстанице“.

Преглед код модела:

ИБ — Префабрикована подстаница кутијастог типа

24 — Дизајн серије код, који представља интелигентну контролу и модуларну конфигурацију

шта то ради?

Основна функција ове опреме је да прима електричну енергију високог напона (обично 10кВ или 35кВ), спусти је на нисконапонску (400В/380В) преко интегрисаног трансформатора и безбедно је дистрибуира до оптерећења крајњих корисника као што су стамбене заједнице, комерцијални тргови, фабрике или станице за пуњење електричних возила.

За разлику од традиционалних цивилних подстаница, ИБ-24 не захтева монтажу појединачних компоненти на лицу места. Потпуно је претходно ожичен, претходно тестиран и испоручен као једна јединица. Користи трансформатор сувог типа без уља или биоразградиви трансформатор пуњен уљем (опционо) и ослања се на природно или принудно хлађење ваздуха. Интелигентни контролни систем омогућава даљинско прикупљање података, аларм квара и аутоматско пребацивање, што га чини идеалним за апликације паметне мреже.

Предности производа

ИБ-24 интелигентна префабрикована спољна подстаница кутијастог типа нуди јасне предности у односу на традиционалне подстанице:

1. Уштеда простора и брза инсталација

Заузима само 40% површине конвенционалне цивилне подстанице

Може се поставити на једноставну бетонску подлогу у року од 2-3 дана

Нема потребе за одвојеним просторијама за опрему или вентилационим окнима

2. Висока интелигенција

Стандардно опремљен са РТУ (Удаљена терминална јединица)

Подржава 4Г/5Г или оптичку комуникацију

Праћење напона, струје, фактора снаге, температуре и статуса врата у реалном времену

Даљинско искључивање/затварање и подешавање параметара

3. Безбедност и заштита животне средине

Дизајн без уља по избору (суви трансформатор)

Високонапонски одељак отпоран на лук

Степен заштите ИП54 спречава улазак прашине и воде

Улаз кабла одоздо, елиминишући изложене делове под напоном

4. Исплатив животни циклус

30–40% ниже почетне инвестиције од цивилних трафостаница

60% смањење трошкова нискоградње

Мањи трошкови одржавања због модуларне замене компоненти

5. Прилагодљивост тешким окружењима

Опсег радне температуре: -25°Ц до +55°Ц

Антикорозивни премаз за приобална или индустријска подручја

Систем унутрашњег грејања опционо за хладне регионе

Карактеристика производа

Примена производа

ИБ-24 интелигентна префабрикована спољна подстаница кутија је погодна за широк спектар сценарија где су потребни брза примена, мали отисак и интелигентни рад.

Детаљи производње

1. Производња кућишта

ЦНЦ пробијање, савијање и заваривање за високу прецизност

Двослојни премаз у праху (прајмер богат цинком + горњи слој од полиестера) ≥80μм

Тест сланог спреја ≥500 сати

Кров са нагибом од 5° како би се спречило накупљање воде

2. Internal Layout

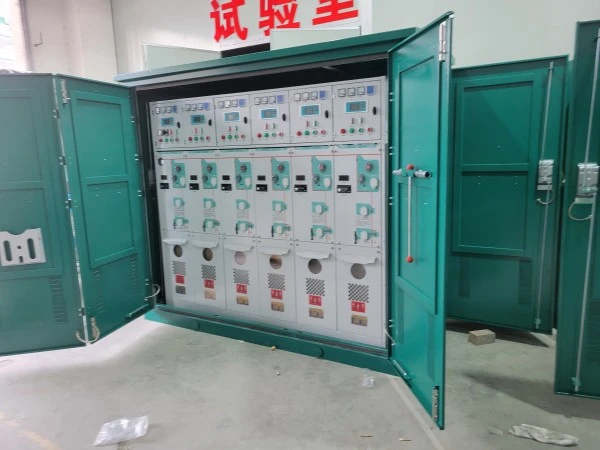

ХВ одељак: СФ6 прстенаста главна јединица или прекидач оптерећења, одводник грома, високонапонски осигурач

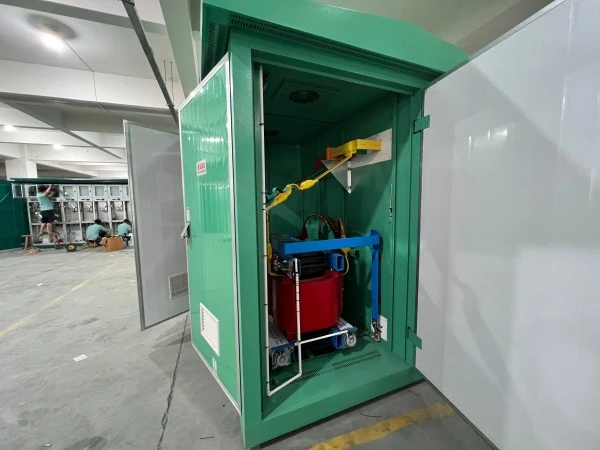

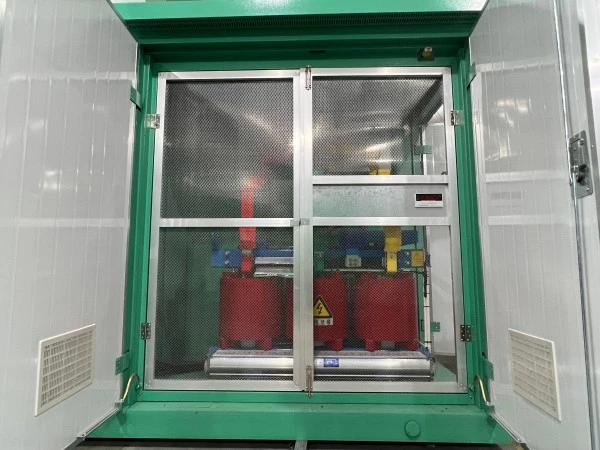

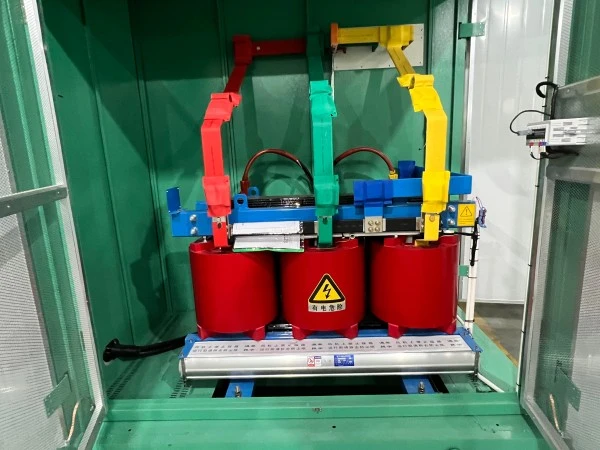

Одељак за трансформатор: Трансформатор монтиран на ваљке, предњи панел који се може уклонити ради лакшег одржавања

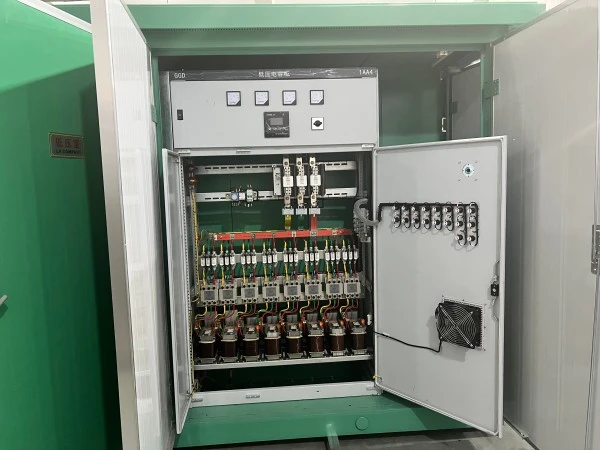

ЛВ одељак: Главни прекидач, прекидачи грана, аутоматска кондензаторска банка, интелигентни терминал за надзор

Сви одељци одвојени ватроотпорним металним преградама (Класа А)

3. Интелигентни детаљи система

Надзор температуре: ПТ100 сензори на намотајима трансформатора и унутрашњости кућишта

Статус врата: Магнетни контакт прекидач са алармом за облак

Мерење енергије: Класа 1 или 0.5С двосмерни мерач

Даљински управљач: Подржава ИЕЦ 60870-5-101/104, ДНП3.0

Локална контрола: ХМИ заштићен лозинком са евидентирањем догађаја

4. Увод и уземљење каблова

Доњи улаз за каблове са гуменим ушицама (задржана класа ИП54)

Наменска сабирница за уземљење од бакра (40×4мм) у свим одељцима

Отпор уземљења ≤4Ω

5. Тестирање квалитета пре испоруке

Тест издржљивости напонске фреквенције (35кВ за ВН страну, 2,5кВ за НН страну)

Однос обртаја трансформатора и тест губитка без оптерећења

Тест комуникације интелигентног система (30 мин непрекидног пинга)

Тест кише (симулиран 10 мм/мин током 1 сата)

Паковање и постпродајна услуга

Паковање

Цела јединица умотана у стреч фолију + углови од валовитог картона

Дрвена база палета са уторима за виљушкар

Кесе за сушење унутар кућишта за спречавање влаге током транспорта

Сви спољни отвори запечаћени водоотпорном траком

Посвећеност постпродајним услугама

Гарантни период: 12 месеци од датума испоруке (продуживо на 24 или 36 месеци уз плаћени уговор о сервису)

Често постављана питања (ФАК)

П1: Да ли је ИБ-24 интелигентна монтажна спољна подстаница кутијаста погодна за приобална подручја са високим салинитетом?

О: Да. Стандардно кућиште користи антикорозивни прашкасти премаз дебљине ≥80 μм и пролази 500-часовни тест сланом спрејом. За високо корозивна окружења (нпр. луке, хемијска постројења), нудимо кућишта од нерђајућег челика 304/316 и додатни премаз на унутрашњим сабирницама.

П2: Може ли се трансформатор заменити без замене целе трафостанице?

О: Да. Трансформаторски одељак је дизајниран са бочним панелима који се могу уклонити и шинама са ваљцима. Трансформатор се може извући са предње или бочне стране, а заменска јединица се може уметнути без ометања ВН или НН одељака. Ова модуларност је кључна карактеристика дизајна ИБ-24.

П3: Да ли интелигентни систем подржава везу са СЦАДА системом треће стране?

О: Да. Стандардни контролер подржава Модбус РТУ преко РС485 и Модбус ТЦП преко Етхернета. Такође се може конфигурисати за ИЕЦ 60870-5-101/104 или ДНП3.0 протоколе. Пружамо комплетну мапу регистра за системску интеграцију.

П4: Да ли је ИБ-24 дозвољено поставити у близини стамбених зграда у погледу ограничења буке?

О: Да. Код трансформатора сувог типа, ниво буке је ≤55дБ на 1 метар, што задовољава стамбене границе. За трансформаторе потопљене у уље, додајемо јастучиће за пригушивање вибрација и акустично кућиште унутар одељка трансформатора, смањујући буку на ≤48дБ.

П5: Које је стандардно време испоруке?

О: За стандардне конфигурације (800кВА или испод, ИП54, челично кућиште, са прстенастом главном јединицом), испорука је 15---20 радних дана након потврде поруџбине. Прилагођени пројекти (нерђајући челик, посебна боја, додатна висина за улазак у надземне линије) захтевају 25---30 радних дана.

П6: Који типови трансформатора су доступни за ИБ-24?

О: ИБ-24 се може конфигурисати сатрансформатори уроњени у уљекао што су С13/С20 или трансформатори сувог типа ливени од епоксидне смоле као што је СЦБ13/СЦБ14, у зависности од захтева пројекта, окружења за инсталацију, захтева за безбедност од пожара и локалних стандарда.
