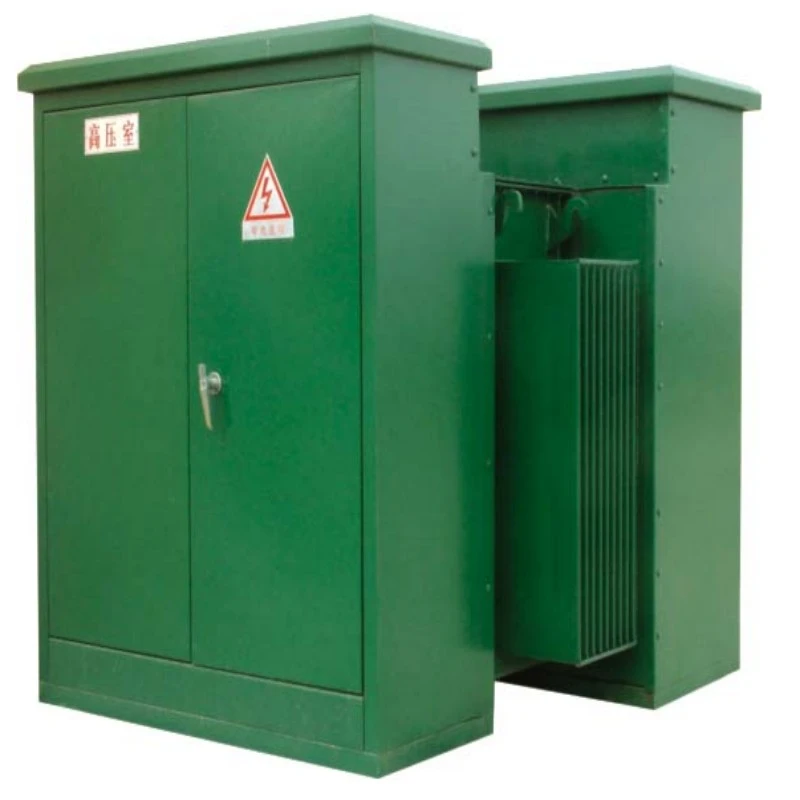

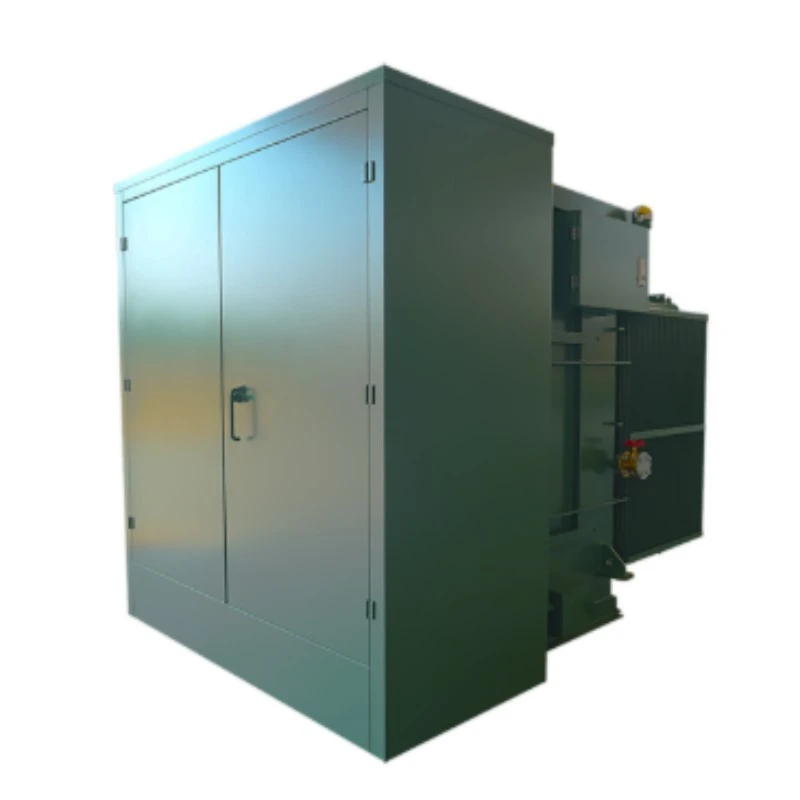

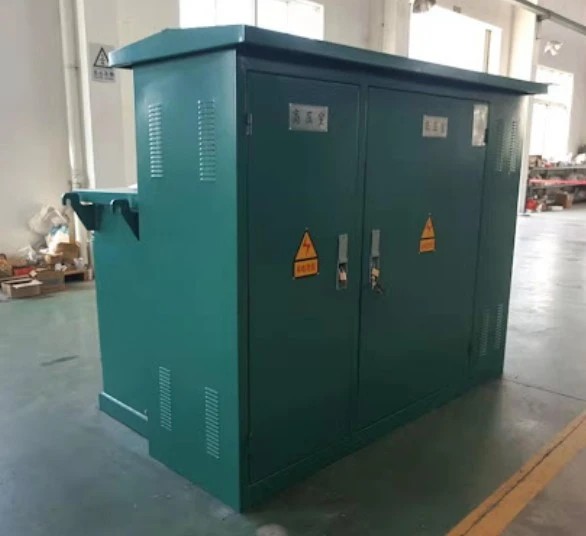

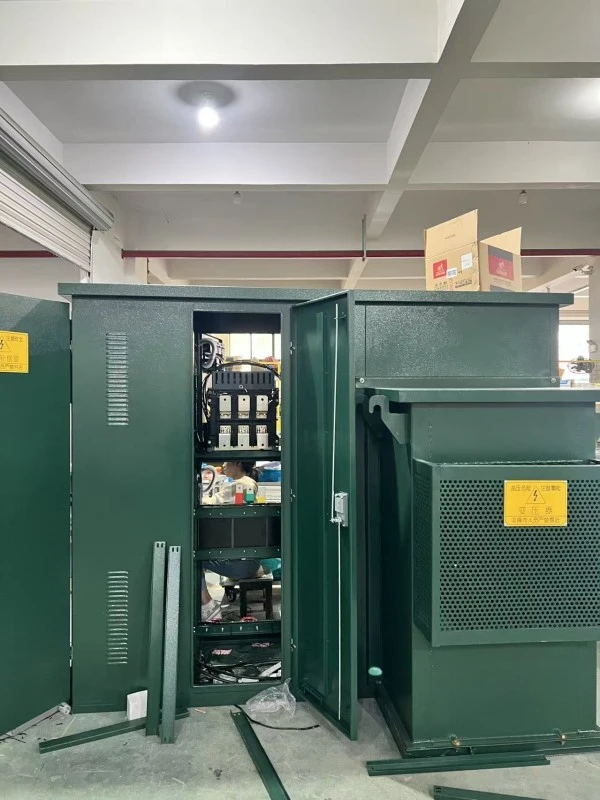

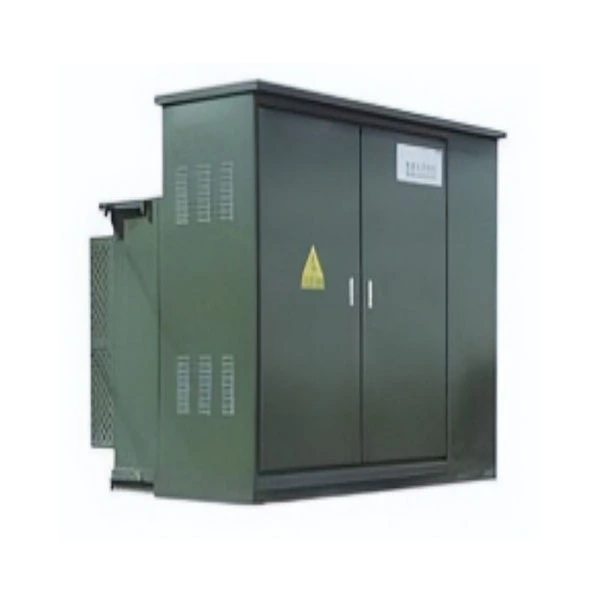

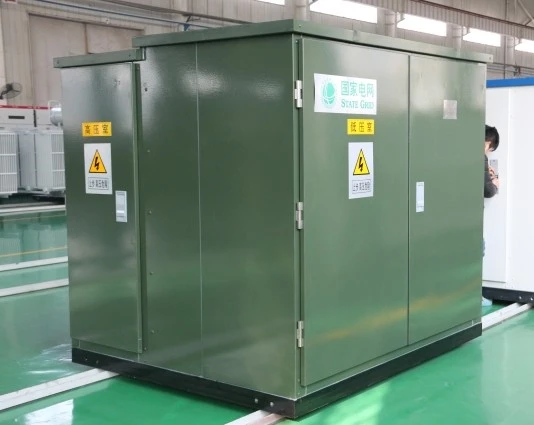

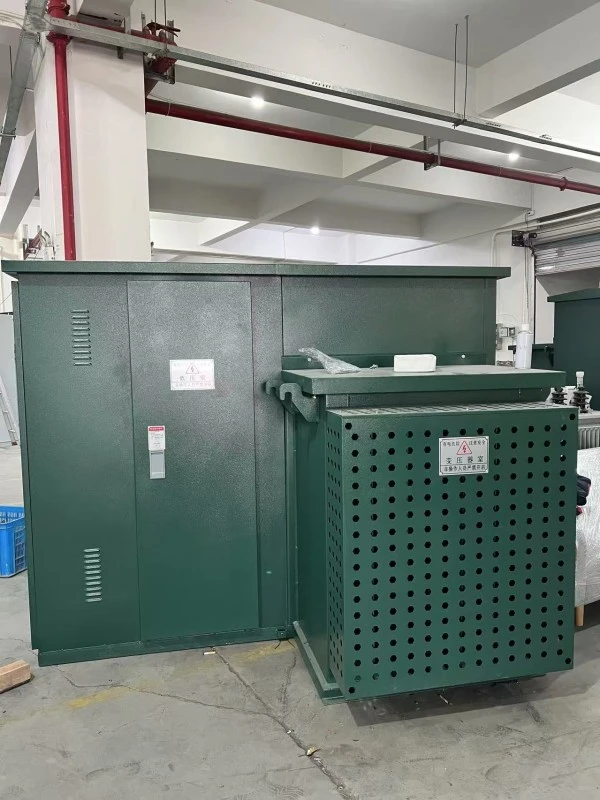

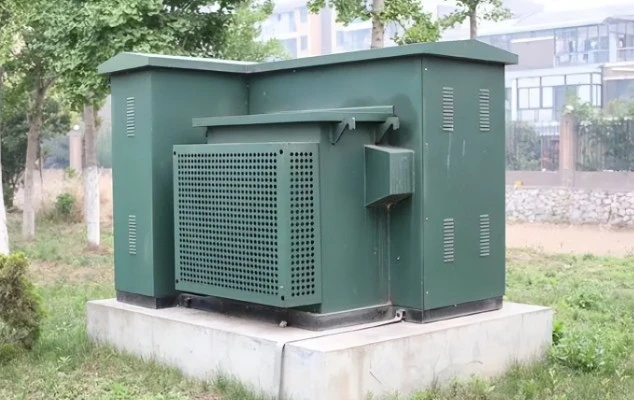

Компактна трафостаница америчког типа са изолацијом трансформаторског уља

Компактна подстаница америчког типа са изолацијом трансформаторског уља је потпуно интегрисано, префабриковано решење за дистрибуцију електричне енергије. По дефиницији, то је компактан склоп на клизачу који комбинује ависоконапонска разводна постројења, енергетски трансформатор уроњен у уље и нисконапонски разводни панели унутар једног, запечаћеног металног кућишта.

шта је то:

За разлику од традиционалних трафостаница у европском стилу које раздвајају компоненте, овоЈединица америчког типакористи трансформаторско уље и као електрични изолатор и као расхладни медијум. Резервоар трансформатора је структурно интегрисан са кућиштем, стварајући јединствени фактор облика "кутија".

Шта ради:

Ова трафостаница је дизајнирана да трансформише примарну електричну енергију високог напона (обично 12кВ до 36кВ) у нисконапонску корисну снагу (208В до 480В). Обавља три критичне функције:

1. Волтаге Степ-Довн: Смањује средњи напон до напона коришћења.

2. Заштита: Садржи осигураче и прекидаче за заштиту низводних мрежа од кварова.

3. Дистрибуција: Управља и дистрибуира струју стамбеним заједницама, комерцијалним центрима или индустријским објектима.

The Transformer oil insulation Box-Type Compact American type Substation excels in environments where space is at a premium but reliability cannot be compromised. Елиминише потребу за посебним ограђеним двориштем или бетонским сводом, јер су сви делови под напоном потпуно затворени.

Параметар производа (Спецификација)

Карактеристике производа и примена

П1: По чему се трансформаторска уљна изолација компактне подстанице америчког типа Бок-Типе разликује од стандардног трансформатора постављеног на подлогу?

О1: Разлика лежи у интеграцији. Стандардни трансформатор монтиран на подлогу је само трансформатор. Наша компактна подстаница америчког типа кутија укључује високонапонски одељак са прекидачима и осигурачима, плус нисконапонски прекидач. То је "трафостаница у кутији", док је стандардна јединица једноставно трансформатор. Уљна изолација такође пружа супериорну способност гашења лука током кварова.

П2: Како уљна изолација користи мом раду у екстремним климатским условима?

А2: Трансформаторско уље има већу диелектричну чврстоћу од ваздуха и значајно бољу топлотну проводљивост. У врућим климама (до 50°Ц), уље апсорбује топлоту из језгра и намотаја, распршујући је кроз валовите зидове резервоара. У хладним климатским условима, уље одржава стабилан вискозитет, спречавајући унутрашње стварање лука. Ово чини изолацију трансформаторског уља Бок-Типе компактну подстаницу америчког типа идеалном за пустиње, приобалне регионе и снежне планинске превоје.

Q4: Can I customize the low-voltage output configuration?

А4: Да. Нудимо конфигурабилне нисконапонске панеле са 2 до 8 начина, укључујући МЦЦБ (Молдед Цасе Цирцуит Бреакер) излазе. Такође можете додати одељке за мерење, громобране и кондензаторе за аутоматску корекцију фактора снаге.

Сценарији апликација

1. Стамбене јединице: Напајају подземне напојне мреже за стамбене комплексе.

2. Ветро и соларне фарме: Повећава напон генератора или смањује напон мреже за помоћно напајање.

3. ЕВ станице за пуњење: Пружа наменско напајање од 480В-3 фазе за брзе ДЦ пуњаче.

4. Индустријски паркови: Служи као привремена или стална компактна трафостаница за грађевинску енергију.

5. Пројекти урбане обнове: Замена старих трансформатора типа трезора где је ризик од поплава.

Детаљи производње и конкурентске предности

Детаљне компоненте:

● Конструкција резервоара: Наш резервоар користи хладно ваљани челик од 2,5 мм – 3,0 мм (конкуренти често користе 1,5 мм). Ребраста ребра су роботски заварена за 100% спречавање цурења уља.

● Језгро и намотаји: Користимо силицијумски челик високе пропустљивости (класа М4). Бакарни намотаји (не алуминијум) су потпуно жарени да би се смањио губитак хистерезе.

● Квалитет уља: пунимо инхибирано трансформаторско уље (ИЕЦ 60296 стандард) са пробојним напоном >60кВ. Опционо: Природни естар (биљно уље) за биоразградиве захтеве.

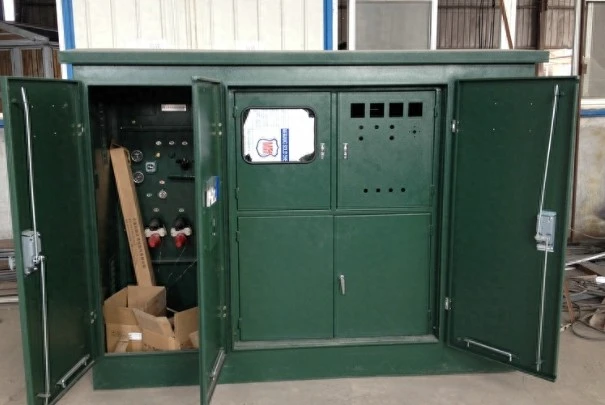

● ХВ прекидач: Укључује 4-позициони прекидач оптерећења (затворен/отворен/уземљен/повезан) са видљивим индикаторима прекида.

● Систем бојења: предтретман у 5 корака + епоксидни прајмер богат цинком + завршни премаз од полиестера. Слани спреј тестиран на 500+ сати.

Предности производње у односу на конкуренте:

Често постављана питања

П1: Компактна трафостаница америчког типа са изолацијом трансформаторског уља стигла је са ниским притиском уља. Да ли цури?

О: Не. Јединице шаљемо са малим азотним покривачем да спречимо оксидацију. Манометар може очитати нулу. Након пуњења свежим уљем до индикатора нивоа (приближно 5-10 цм изнад језгра), оставите да одстоји 6 сати. Ако ниво поново падне у року од 24 сата, контактирајте нас за преглед заптивки.

П4: Да ли обезбеђујете резервне делове за компактну подстаницу америчког типа са изолацијом трансформаторског уља?

О: Да. Имамо високонапонске осигураче (баи-о-нет стил), нисконапонске прекидаче, мераче нивоа уља, вентиле за смањење притиска и комплете заптивки за 10+ година. Наручите било који резервни део преко нашег веб портала за 48-часовну отпрему.

П5: Како да тестирам квалитет уља након 2 године рада?

О: Користите тестер диелектричне чврстоће уља (АСТМ Д877). Узмите узорак са доњег одводног вентила. Диелектрична чврстоћа треба да буде >30кВ. Ако падне испод 20 кВ, филтрирајте уље или га замените. Препоручујемо годишњу анализу раствореног гаса (ДГА) за јединице изнад 1000кВА.

П6: Да ли је трансформаторска уљна изолациона компактна подстаница америчког типа компатибилна са системима паметне мреже?

О: Апсолутно. Опциони додаци укључују: 4Г/5Г јединице за даљинско праћење (температура уља, притисак, струја оптерећења) и РС485/Модбус РТУ портови. Можете га интегрисати директно у ваш СЦАДА систем.

Сервис након продаје

Гарантни период: 12 месеци од датума пуштања у рад или 14 месеци од датума испоруке (шта год наступи пре).

Покривеност: Сви производни дефекти, укључујући квар језгре, кратке спојеве намотаја, цурење уља из завара иразводни уређајмеханички квар.
