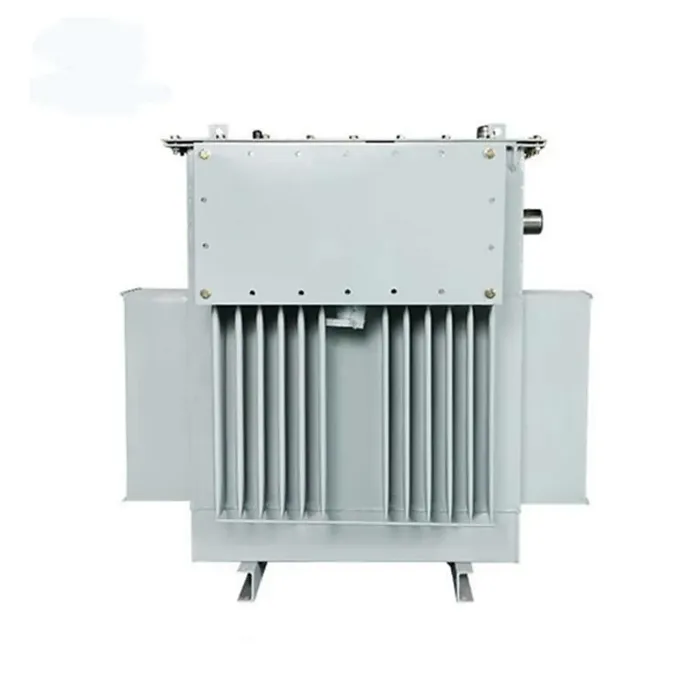

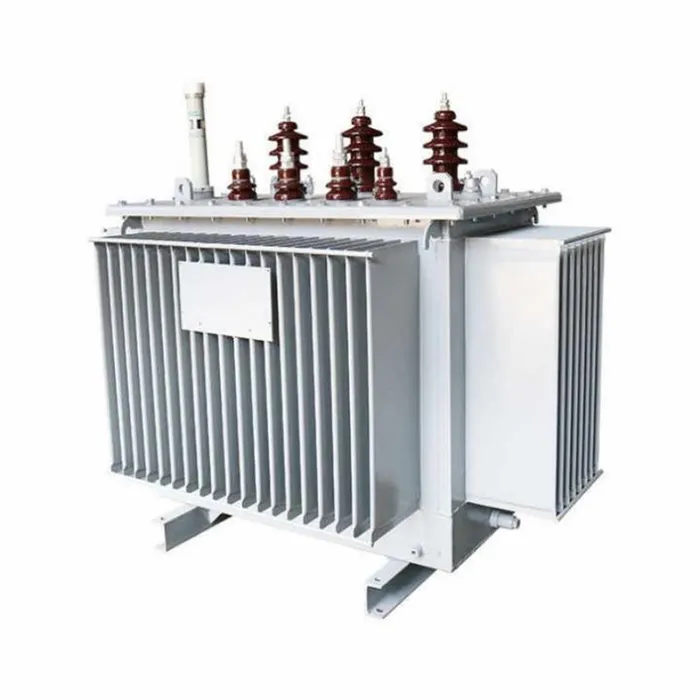

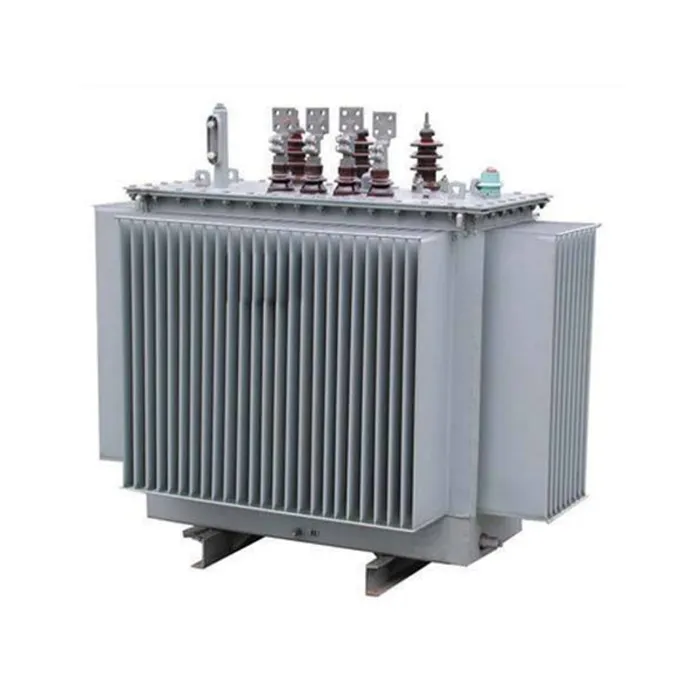

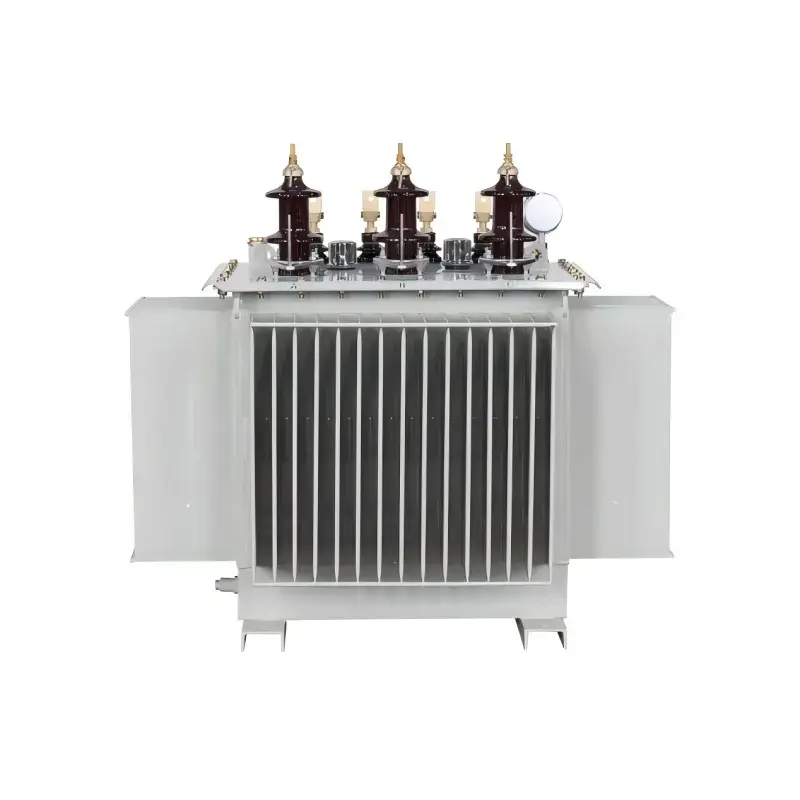

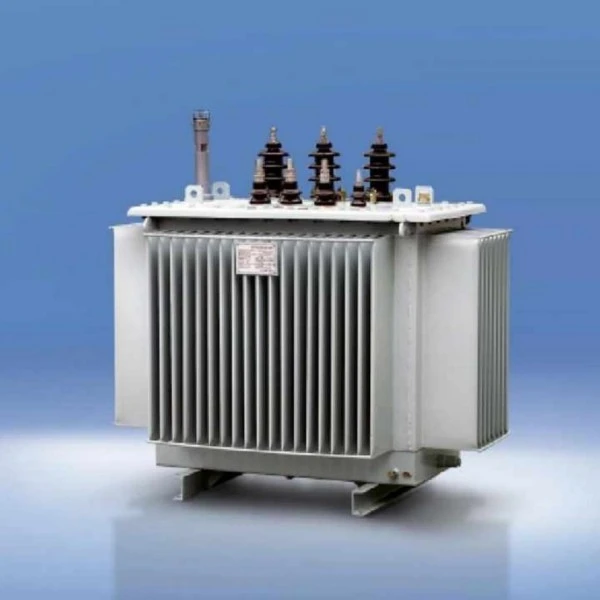

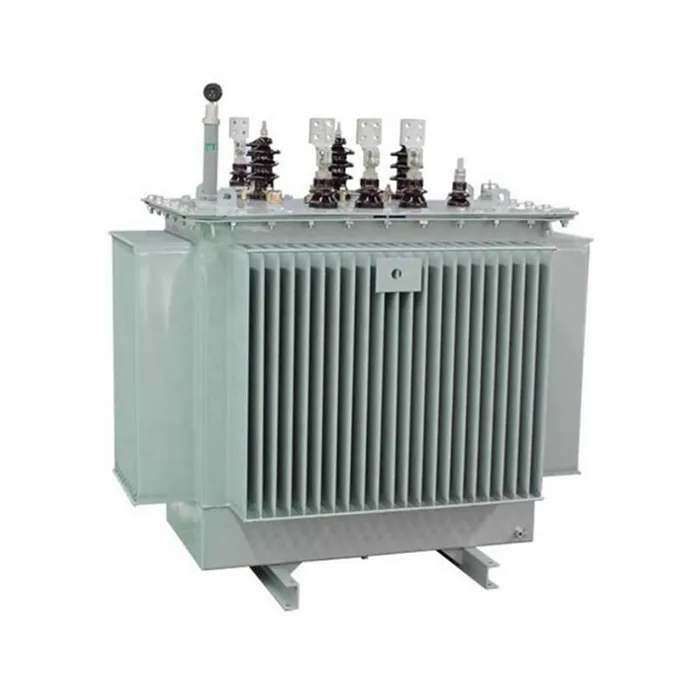

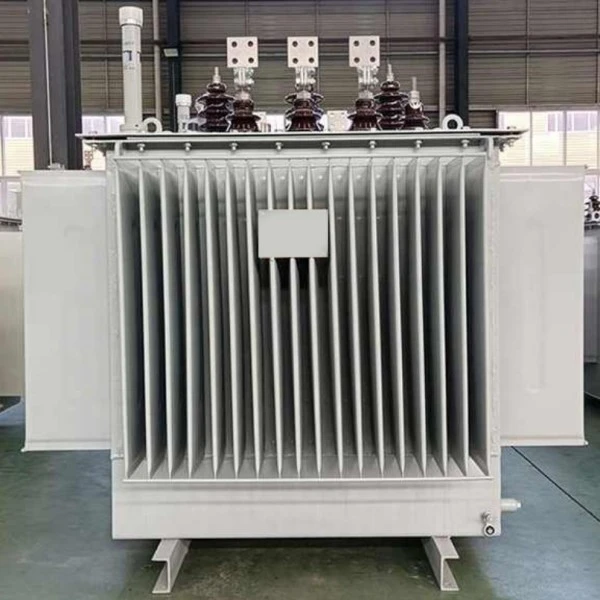

С9 Трофазни нисконапонски трансформатор пуњен уљем

Трофазни нисконапонски трансформатор наше компаније С9 је високопоуздан енергетски уређај посебно дизајниран за нисконапонске системе дистрибуције електричне енергије. Куповином овог производа добијате висококвалитетни трансформатор који комбинује стабилне перформансе са економичношћу, широко применљив у индустријским постројењима, комерцијалним зградама и стамбеним сценаријима дистрибуције електричне енергије. Овај производ користи висококвалитетне хладно ваљане силиконске челичне лимове и бакарне намотаје високе чистоће. Његова оптимизована структура језгра ефикасно смањује хистерезу и губитке на вртложне струје, обезбеђујући дуготрајан стабилан и поуздан рад. Систем за хлађење изолације потопљен у уље обезбеђује одлично одвођење топлоте и капацитет преоптерећења, одржавајући стабилан излазни напон чак и под условима флуктуација напона или значајних промена оптерећења. Потпуно заптивена структура ефикасно изолује спољашњу влагу и нечистоће, продужава животни век опреме и смањује учесталост одржавања.

Параметар производа (Спецификација)

Карактеристике производа и примена

Карактеристике производа

Енергетски ефикасан и мали губитак:У поређењу са претходном серијом С7, трансформатор С9 карактерише просечно смањење губитка у празном ходу од приближно 10%, смањење губитка оптерећења од око 22%, и још значајније смањење струје празног хода од скоро 46%. То је у то време био национално промовисан производ за уштеду енергије.

Поуздан конструкцијски дизајн:

језгро:С9 трансформатор уроњен у уље направљен од висококвалитетног хладно ваљаног силиконског челика оријентисаног на зрно, који користи потпуно нагнуту структуру језгра споја у три корака, ефикасно смањује губитак и буку.

Намотаји:Високонапонски намотај има вишеслојну цилиндричну структуру, док нисконапонски намотај користи цилиндричну или побољшану спиралну структуру са уздужним уљним каналима, повећавајући дисипацију топлоте и механичку чврстоћу.

Процес причвршћивања:Сви причвршћивачи користе самоблокирајуће матице против отпуштања, а додата је структура за позиционирање језгра како би се осигурала стабилност током транспорта и дуготрајног рада, елиминишући потребу за прегледом језгра и одржавањем подизања.

Потпуно затворена структура (С9-М серија):Резервоар дистрибутивног трансформатора С9 је дизајниран са валовитим панелима који пружају функцију дисања за компензацију промена запремине уља, елиминишући традиционални конзерватор. Ова потпуно затворена структура потпуно изолује трансформаторско уље од спољашњег ваздуха, ефикасно спречавајући продор кисеоника и влаге, чиме се одлаже старење изолационог уља.

Свеобухватна безбедносна заштита: С9 Трофазни нисконапонски трансформатор пуњен уљемопремљен компонентама као што су вентил за смањење притиска, термометар и гасни релеј, који одмах ослобађају притисак када унутрашњи притисак постане превисок, обезбеђујући безбедан рад опреме.

Предности карактеристика

Значајно смањени оперативни трошкови:Основна предност лежи у енергетској ефикасности. У поређењу са серијом С7, оперативни трошкови производа С9 су смањени за приближно 19%, што резултира значајним уштедама електричне енергије током дуготрајног рада.

Висока оперативна поузданост:Са побољшаном подршком за крај завојнице, новом структуром изолације и дизајном отпорним на кратак спој, његова способност да издржи изненадне кратке спојеве је значајно побољшана. Прошао је изненадне тестове кратког споја у национално признатом центру за тестирање, обезбеђујући стабилан рад чак и под неповољним условима као што су флуктуације мреже.

Изузетно ниски трошкови одржавања:Потпуно заптивена структура елиминише потребу за заменом трансформаторског уља током његовог нормалног радног века, што значајно смањује оптерећење и трошкове одржавања.

Висока прилагодљивост и естетски дизајн:Дизајн ребрастог резервоара не само да побољшава ефикасност одвођења топлоте, већ такође резултира компактнијим и естетски пријатнијим производом, смањујући отисак инсталације.

Производи се прилагођавају окружењу

Сценарији апликација

С9 трофазни нисконапонски трансформатори пуњени уљем се првенствено користе у терминалним апликацијама за дистрибуцију електричне енергије где 10кВ или 35кВ високонапонску електричну енергију треба претворити у 400В нисконапонску електричну енергију. Специфични сценарији укључују:

Затворени тип (С9-М серија): Посебно погодан за индустрије као што су нафтна и хемијска прерада. Ова окружења обично садрже велике количине нафте и хемикалија; потпуно затворена структура ефикасно изолује корозивне гасове, штити унутрашње компоненте и обезбеђује безбедан рад.

Неотворен тип (серија С9):Широко се користи у индустријским и рударским предузећима, градилиштима, стамбеним заједницама, комерцијалним центрима, аеродромима, железничким станицама и другим општим индустријским и цивилним зградама као чворишта за дистрибуцију електричне енергије.

Инфраструктура и пољопривреда:Обично се користи у подземним жељезницама, платформама за бушење, платформама за производњу нафте и урбаним и руралним пољопривредним електроенергетским мрежама како би се обезбиједило стабилно напајање различите опреме.

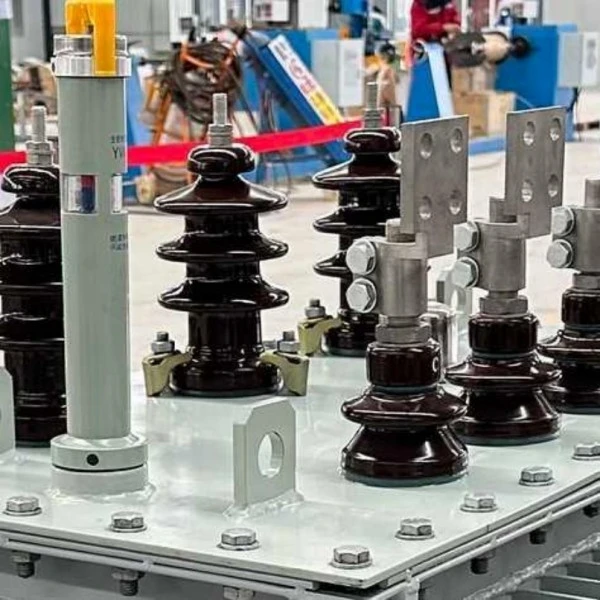

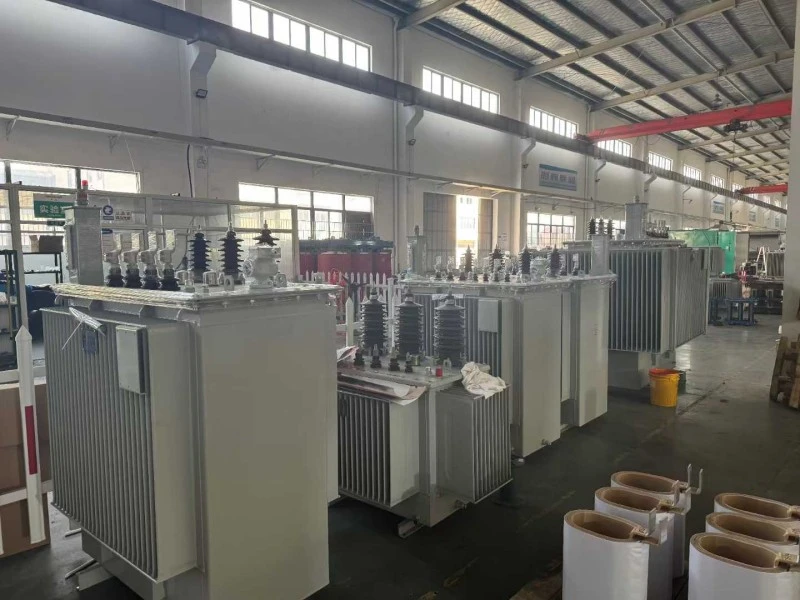

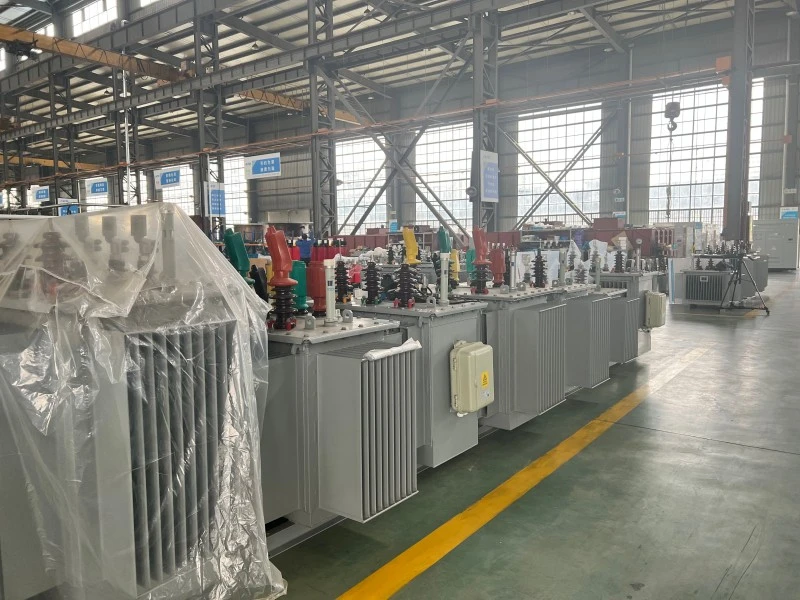

Детаљи производње

Трофазни трансформатор пуњен уљем је прошао кроз опсежну оптимизацију у детаљима производа. Кроз префињен дизајн основних компоненти као што су језгро, калемови, резервоар за уље и причвршћивачи, постиже се ниске губитке, висока поузданост и карактеристике без одржавања.

Структура и процес основне компоненте

ФАК

Шта је С9 трофазни дистрибутивни трансформатор уроњен у уље?

С9 трофазни дистрибутивни трансформатор уроњен у уље је уређај за дистрибуцију енергије који се користи за смањење електричне енергије средњег напона, као што је 6кВ, 10кВ, 11кВ или 13,8кВ, на нисконапонску електричну енергију као што је 0,4кВ, 0,415кВ или 0,433кВ. Широко се користи у индустријским постројењима, пословним зградама, стамбеним заједницама, рударским локацијама, пољопривредним електроенергетским мрежама и комуналним дистрибутивним системима.

Може ли се напонски однос трансформатора С9 потопљеног у уље прилагодити?

Да. Лугао може прилагодити однос напона према локалној мрежи и захтевима пројекта. Уобичајене опције укључују 10кВ/0,4кВ, 11кВ/0,415кВ, 13,8кВ/0,4кВ и друге прилагођене комбинације напона. Група вектора, опсег точења, фреквенција и додатна опрема се такође могу прилагодити.

Који распон капацитета је доступан за овај трансформатор?

Уљни дистрибутивни трансформатор С9 може се испоручити у различитим називним капацитетима према захтевима пројекта. Уобичајени капацитети укључују 5кВА, 10кВА, 30кВА, 50кВА, 100кВА, 250кВА, 500кВА, 1000кВА, 1600кВА, 2000кВА и 2500кВА. Молимо контактирајте Лугао ради одабира одговарајућег модела на основу ваше потражње за оптерећењем.

Која је разлика између С9 и С11 уљних трансформатора?

У поређењу са серијом С9,С11 серијаобично има мањи губитак без оптерећења и боље перформансе уштеде енергије. С9 трансформатор се још увек широко користи у многим дистрибутивним пројектима због свог стабилног рада, зрелог дизајна и економичности. Коначни избор зависи од буџета пројекта, захтева ефикасности, локалних стандарда и услова рада.

Да ли је трансформатор пуњен уљем С9 погодан за спољашњу инсталацију?

Да. С9 трансформатор пуњен уљем може бити дизајниран за спољашњу инсталацију. Може бити опремљен са затвореним резервоаром за уље, антикорозивним премазом, вентилом за смањење притиска, термометром, индикатором нивоа уља и другим заштитним додацима према захтевима пројекта. За оштра окружења, наведите надморску висину, температуру околине, влажност и ниво загађења пре понуде.

Који метод хлађења користи овај трансформатор?

С9 уљни дистрибутивни трансформатор обично користи ОНАН хлађење, што значи природно хлађење уља природног ваздуха. Трансформаторско уље природно циркулише унутар резервоара за пренос топлоте, док спољашња површина резервоара распршује топлоту кроз природно хлађење ваздуха.

Може ли Лугао пружити ОЕМ или прилагођену услугу трансформатора?

Да. Лугао пружа ОЕМ и прилагођене услуге трансформатора. Опције прилагођавања укључују називни капацитет, однос напона, фреквенцију, векторску групу, опсег точења, дизајн кућишта, додатке за трансформаторе, боју боје, натписну плочицу и захтеве за паковање.

Сервис производа након продаје

1. Након што је трансформатор инсталиран и пуштен у рад на лицу места, гарантовано је да нема цурења, а боја је гарантовано да се неће љуштити или избледети. Обезбеђена је 5-годишња гаранција; сви проблеми са квалитетом који се јављају при нормалној употреби у гарантном року биће покривени гаранцијом.

2. Сви производи су покривени доживотном услугом, обезбеђујући комплетност додатне опреме производа.

3. Век трајања није мањи од 30 година.

4. У случају квара опреме, добављач ће одговорити у року од једног сата од пријема обавештења од купца и послати техничко особље на локацију у року од 24 сата у земљи.

Посвећеност услуга

1. Наши производи се производе у строгом складу са захтевима система управљања квалитетом ИСО9001-2015, обезбеђујући 100% квалитет производа пре напуштања фабрике.

2. Наша компанија пружа свеобухватну претпродајну, продајну и постпродајну услугу како би осигурала задовољство купаца.

1. Наша компанија нуди гаранцију од 60 месеци. У случају било каквих проблема са квалитетом, ми ћемо бесплатно поправити или заменити производ, обезбеђујући 100% задовољство купаца.

Пројектовање и испитивање трансформатора треба да буде у складу са следећим стандардима:

ГБ1094.1~2-1996, ГБ1094.3-2003, ГБ1094.5-2008 《Повер Трансформерс》

ГБ/Т6451-2015 《Спецификације и технички захтеви за енергетске трансформаторе потопљене у уље》

ЈБ/Т3837-2010 《Метода састављања ознака типа за производе трансформатора》

ГБ/Т311.1-3.11-97 《Координација изолације и технике тестирања високог напона за опрему за пренос и трансформацију високог напона》

ГБ10237-88 《Нивои изолације и диелектрични тестови за енергетске трансформаторе—спољни изолациони ваздушни размаци》

ГБ7595-87 《Стандард квалитета за трансформаторско уље у употреби》

ГБ7328-87 《Мерење нивоа звука за трансформаторе》

ГБ7534-87 《Мерење делимичног пражњења》

ГБ/Т15164-94 《Водич за пуњење енергетских трансформатора потопљених у уље》

ДЛ/Т586-95 《Технички водич за надзор производње корисника електричне опреме》

ГБ/Т311.1-3.11-97 《Координација изолације и технике тестирања високог напона за опрему за пренос и трансформацију високог напона》

ГБ2536-1990 《Трансформаторско уље》

ЈБ/Т56011-92 《Класификација квалитета производа за енергетске трансформаторе потопљене у уље》

ЗБК41005-89 《Ниво звука трансформатора 6-220КВ》
