Двонамотајни трофазни високонапонски трансформатор

Наша компанија је професионални произвођач трофазних високонапонских трансформатора са два намотаја, дизајнираних да испоруче поуздан и ефикасан пренос енергије за високонапонске мреже и апликације за производњу електричне енергије великих размера. Наша основна предност лежи у нефлексибилним апликативним решењима, укључујући вишеструке методе регулације напона као што су измењивачи славина ван струјног круга и измењивачи славина под оптерећењем—омогућавају подешавање напона без прекида напајања у променљивим условима мреже. Уз различите опције хлађења, као што су самохлађење потопљено у уље, принудно хлађење ваздухом и присилна циркулација уља, наши трансформатори се неприметно прилагођавају различитим инсталационим окружењима. Ови производи комбинују поједностављену структуру, стабилан рад, снажну отпорност на ударце и преоптерећење и високу исплативост, што их чини пожељним избором за трафостанице, електране и индустријске електроенергетске системе.

Бренд: Лугао Повер Цо., Лтд.
Сертификација: ИСО/ЦЕ/Тип извештај о испитивању

Пошаљи упит

Опис производа

Двонамотајни трофазни високонапонски трансформатор произвођачЛугао Повер Цо., Лтд.је енергетски трансформатор високих перформанси дизајниран посебно за високонапонске преносне и дистрибутивне мреже. За разлику од дизајна са три намотаја, овај трансформатор има само високонапонске и нисконапонске намотаје, што значајно поједностављује структуру уз повећање оперативне поузданости. Овај дизајн смањује тачке кварова и побољшава толеранцију грешака, што га чини посебно погодним за апликације за појачавање генератора и међусобно повезивање мреже.

Изграђен са језгром од силицијумског челика са малим губицима и бакарним намотајима високе проводљивости без кисеоника, трансформатор постиже изузетно ниске губитке без оптерећења и оптерећења. Робустансистем за хлађење потопљен у уљеобезбеђује ефикасно одвођење топлоте, док потпуно затворена структура резервоара спречава оксидацију уља и улазак влаге. Са вишеструким доступним конфигурацијама регулације и хлађења, овај производ пружа дугорочне стабилне перформансе у захтевним условима рада.

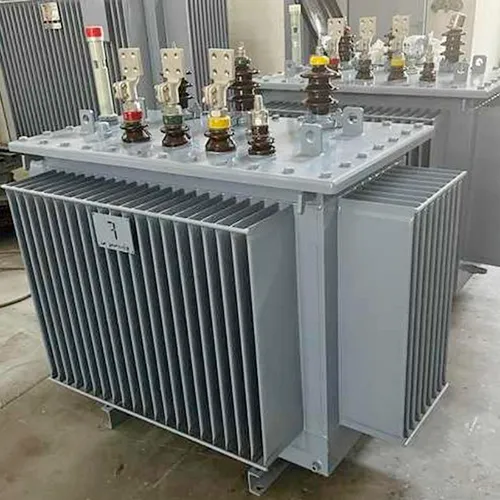

Two Winding Three Phase High Voltage Transformer

Карактеристике производа и примена

Карактеристике

Испуњава или превазилази ИЕЦ, АНСИ, ГБ и друге међународне стандарде

Дизајн са два намотаја за поједностављену структуру и повећану поузданост

Флексибилна регулација напона са измењивачима славина ван струјног круга или под оптерећењем

Више метода хлађења: самохлађење потопљено у уље, принудно хлађење ваздухом, присилна циркулација уља

Висок капацитет преоптерећења и одлична отпорност на кратак спој

Потпуно заптивена конструкција ребрастог резервоара спречава оксидацију уља и улазак влаге

Низак ниво буке и висока енергетска ефикасност

Робусна конструкција погодна за оштре спољашње средине

Стандардизоване димензије за једноставну инсталацију и одржавање

Питања и одговори: Кључни увид у двонамотајни трофазни високонапонски трансформатор

П:Шта је трофазни високонапонски трансформатор са два намотаја?

О:Двонамотајни трофазни високонапонски трансформатор састоји се од два одвојена намотаја — високонапонског примарног намотаја и нисконапонског секундарног намотаја — намотаних око заједничког магнетног језгра. Користи се за повећање или смањење напона у трофазним системима напајања, нудећи једноставнију и поузданију алтернативу дизајну са три намотаја или аутоматским трансформаторима. Ова структура је широко прихваћена у електранама, трафостаницама и индустријским апликацијама где су потребна само два нивоа напона.

П:Шта чини овај трансформатор флексибилним у примени?

О:Флексибилност се постиже кроз два кључна аспекта. Прво, опције регулације напона омогућавају корисницима да изаберу или измењиваче славина ван струјног круга за апликације са захтевима за стабилан напон, или мењаче под оптерећењем за мреже са значајним флуктуацијама напона — омогућавајући регулацију без прекида напајања. Друго, флексибилност метода хлађења укључује самохлађење потопљено у уље за стандардне примене, принудно хлађење ваздухом за повећање капацитета и присилну циркулацију уља за окружења са високим оптерећењем или високим температурама, обезбеђујући прилагодљивост различитим условима инсталације.

П:Како дизајн са два намотаја побољшава поузданост?

О:Са мање намотаја и једноставнијим унутрашњим везама у поређењу са трансформаторима са три намотаја, структура са два намотаја смањује потенцијалне тачке квара и поједностављује производњу и одржавање. Ово резултира већом оперативном поузданошћу, мањим ризиком од унутрашњих кварова и лакшим отклањањем проблема, што га чини идеалним за критичне апликације као што су појачање генератора или подстанице главне мреже.

П:Које су предности високог капацитета преоптерећења и отпорности на кратки спој?

О:Висок капацитет преоптерећења осигурава да трансформатор може да поднесе привремене ударе оптерећења без прегревања или деградације перформанси, што је кључно у индустријским или мрежним окружењима са променљивом потражњом. Одлична отпорност на кратак спој — постигнута кроз оптимизоване структуре намотаја, робусне системе стезања и изолационе материјале високе чврстоће — штити трансформатор од механичких и топлотних напрезања током кварова на мрежи, значајно продужавајући радни век.

Главни сценарији апликација

електране:Користе се као трансформатори за појачавање генератора за повезивање генератора са високонапонским преносним мрежама.

Мрежне подстанице:Идеалан за трансформацију напона између два нивоа мреже, као што су 110кВ на 35кВ или 220кВ на 110кВ.

Индустријски енергетски системи:Омогућава конверзију високог напона у ниски напон за велике индустријске објекте којима је потребно поуздано напајање.

Интеграција обновљиве енергије:Погодно за ветроелектране и соларне електране где се напон повећава за повезивање на мрежу у изазовним условима околине.

Инфраструктурни пројекти:Примењује се на аеродромима, железницама, дата центрима и болницама које захтевају високу поузданост и флексибилне опције инсталације.

Параметар производа (Спецификација)

Називна снага (кВА)	ВН (кВ)	НН (кВ)	Вецтор Гроуп	Импеданса (%)	Губитак без оптерећења (кВ)	Губитак оптерећења (кВ)	Струја без оптерећења (%)	Тежина (кг)	Димензије (Д×Ш×В) мм
1000	35	10	ИНд11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	ИНд11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	ИНд11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	ИНд11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	ИНд11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Напомена: Опсег точења: ±5%, ±2×2,5%; Фреквенција: 50Хз / 60Хз доступно; Прилагођени односи напона доступни су на захтев.

Продуцт Детаилс

Основни материјал и процес производње

Двофазно језгро високонапонског трансформатора са два намотаја је произведено од хладно ваљаног силиконског челика високе пропустљивости са степенастим дизајном преклопног споја, што минимизира губитке без оптерећења и смањује струју магнетизације. Ламинације језгра су прецизно сечене и аутоматски наслагане како би се обезбедиле чврсте спојеве и уједначене магнетне путање. Језгро је безбедно везано полусувом стакленом траком како би се одржао структурални интегритет и рад са ниским нивоом буке.

Структура намотаја

И високонапонски и нисконапонски намотаји су направљени од бакарних проводника без кисеоника, нудећи високу проводљивост и ниске отпорне губитке. Нисконапонски намотај има фолијску или спиралну структуру са уздужним уљним каналима, значајно повећавајући механичку чврстоћу и отпорност на кратки спој. Високонапонски намотај је дизајниран са испреплетеним или континуираним конфигурацијама дискова да би се оптимизовала расподела напона и јачина импулса.

Изолација и систем хлађења

Висококвалитетно минерално изолационо уље или еколошки прихватљива изолациона течност високе тачке пожара се користи да обезбеди одличну диелектричну чврстоћу и хемијску стабилност. Систем изолације од уљаног папира пролази кроз процесе вакуумског сушења и пуњења уља како би се елиминисала заостала влага и ваздух, обезбеђујући висок почетни напон делимичног пражњења и дугорочну оперативну поузданост. Опције хлађења укључују само-хлађење потопљено у уље (ОНАН), принудно хлађење ваздухом (ОНАФ) и присилну циркулацију уља (ОФАФ) како би се испунили различити захтеви примене.

Резервоар и заптивна структура

Двонамотајни трофазни високонапонски трансформатор има дизајн валовитог резервоара. Дизајн ребрастог резервоара обезбеђује компензацију топлотног ширења без потребе за конзерватором. Потпуно заптивена структура спречава оксидацију уља и улазак влаге, смањујући учесталост одржавања и продужавајући век трајања уља. Вентили за смањење притиска и мерачи нивоа уља са алармима ниског нивоа су стандардни да би се обезбедио безбедан рад у ненормалним условима.

Конфигурација заштите и контроле

Стандардна опрема укључује мерач температуре уља са алармним контактима, индикатор температуре намотаја и вентил за смањење притиска. За апликације које захтевају побољшано праћење, доступни су опциони гасни релеји и системи за мерење температуре помоћу оптичких влакана који омогућавају динамичко управљање оптерећењем и рано откривање квара.

Осигурање квалитета и тестирања

Двонамотајни трофазни високонапонски трансформатори морају да се подвргну свеобухватном типу и рутинском тестирању пре испоруке, укључујући тестове губитака у празном ходу и губитка оптерећења, тестове импедансе кратког споја, тестове отпорности на индуковани пренапон, тестове делимичног пражњења и тестове импулса грома. Сви кључни показатељи учинка превазилазе захтеве како националних стандарда, тако и ИЕЦ спецификација, обезбеђујући дугорочан стабилан рад у сложеним теренским условима.

Сервис производа након продаје

Сви производи су покривени петогодишњом гаранцијом на грешке у производњи при нормалној употреби, са загарантованим радом без цурења и љуштења боје.

Доживотна сервисна подршка обезбеђује доступност резервних делова и техничке помоћи током животног циклуса производа.

Дизајниран за радни век од најмање 30 година под одговарајућим условима одржавања.

У случају квара опреме, добављач ће одговорити у року од једног сата од обавештења и послати техничко особље на локацију у року од 24 сата у земљи.

Посвећеност услуга

Лугао Повер Цо., Лтд. послује у складу са системом управљања квалитетом ИСО 9001-2008, осигуравајући да сви двонамотајни трофазни високонапонски трансформатори испуњавају 100% стандарде квалитета пре него што напусте фабрику. Пружају се свеобухватне услуге пре продаје, продаје и након продаје како би се осигурало потпуно задовољство купаца.

Усклађеност са стандардима:

ГБ1094.1~2-1996 ГБ1094.3-2003 ГБ1094.5-2008 ГБ/Т6451-2015 ЈБ/Т3837-2010 ГБ/Т311.1-3.11-97 ИЕЦ 60076 серија
