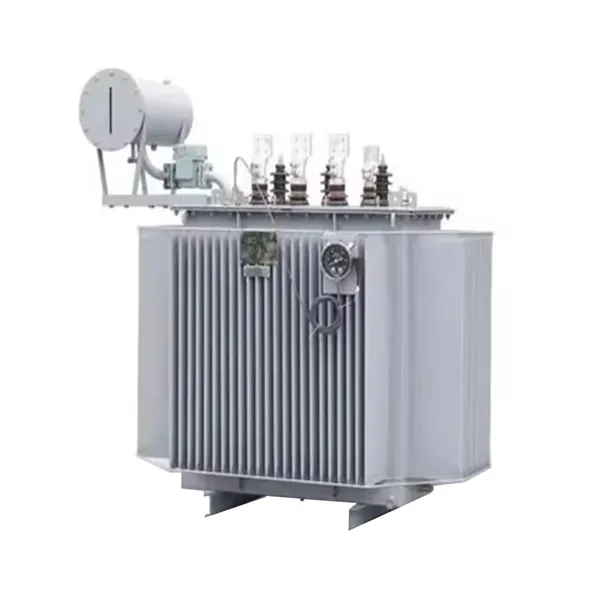

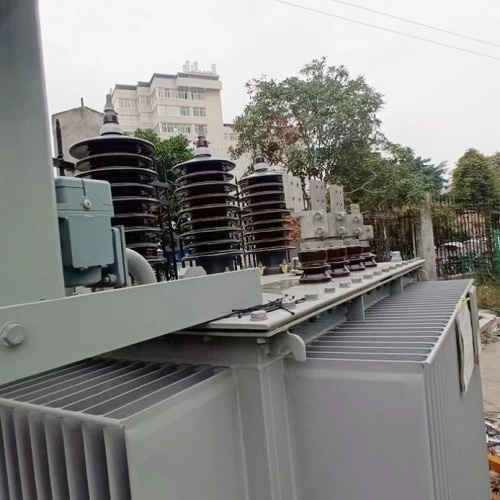

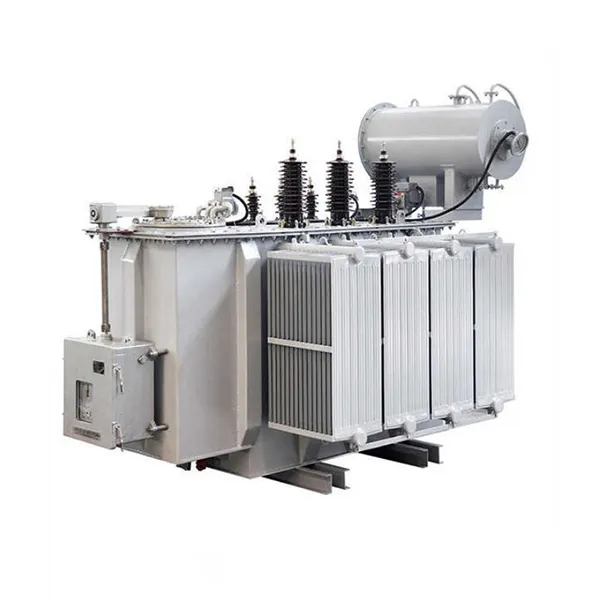

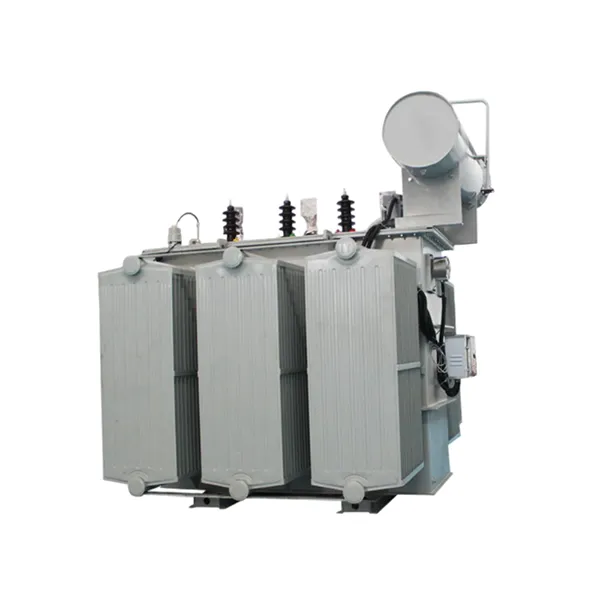

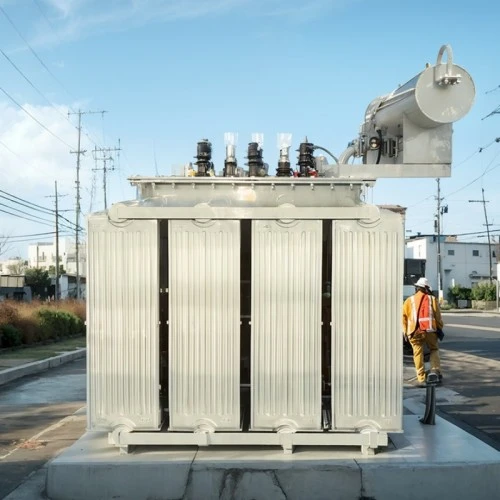

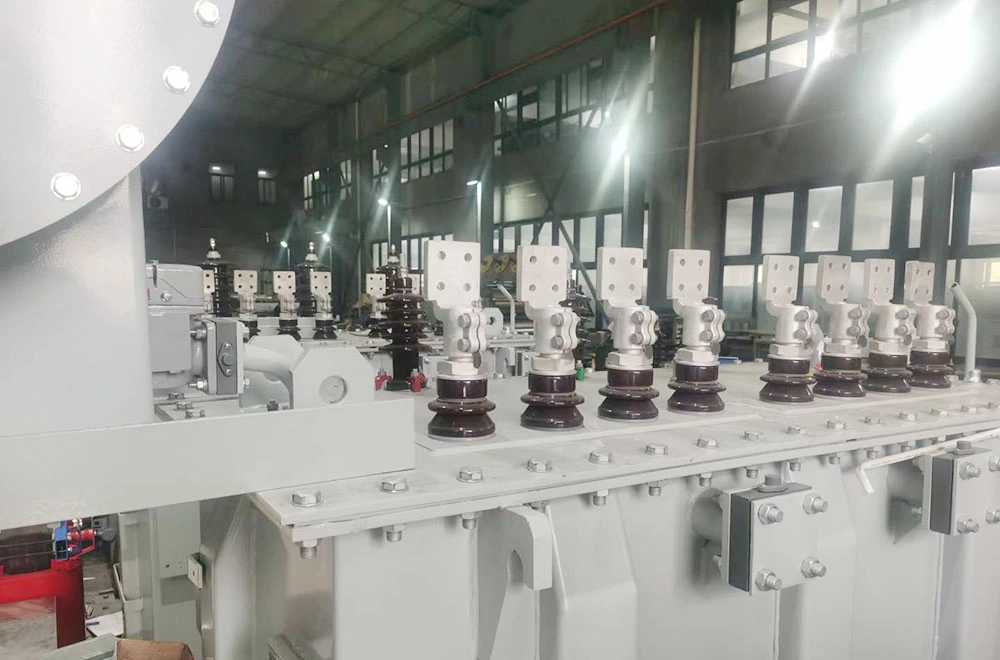

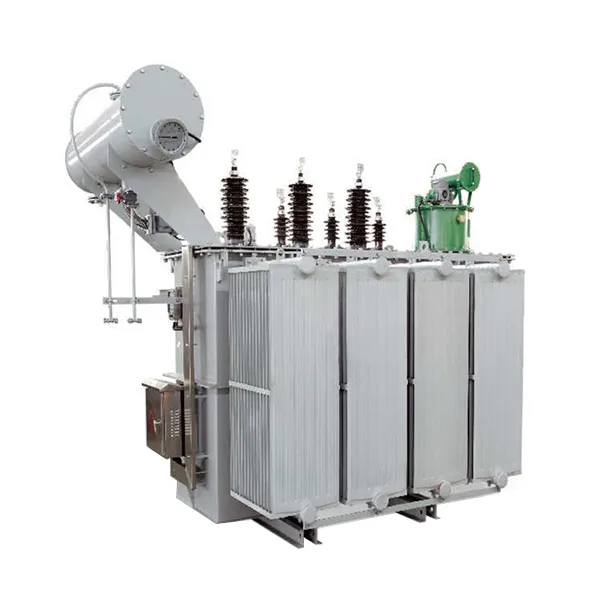

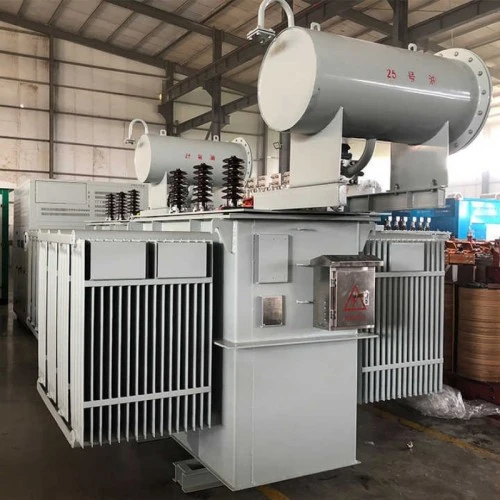

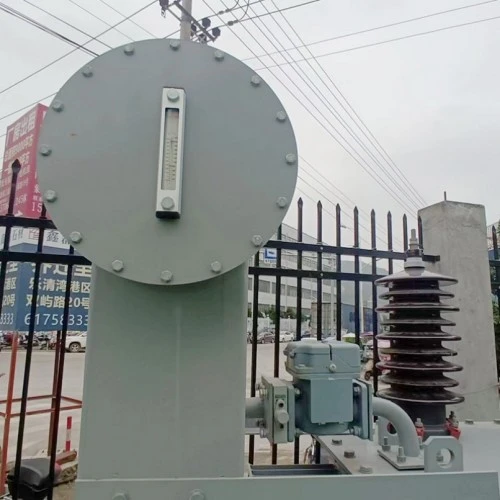

Спољни високонапонски трансформатор 500ква уроњени у уље

Овај трофазни уљем потопљен спољни високонапонски трансформатор, оцењен на 500 кВА, дизајниран је да снизи високе напоне као што је 10 кВ или 35 кВ на нивое ниског напона као што је 0,4 кВ, што га чини идеалним за системе дистрибуције терминала. Трансформатор има језгро направљено од високопропустљивог хладно ваљаног силиконског челика оријентисаног на зрно са степенастим дизајном преклопног споја, ефикасно смањујући хистерезу и губитке вртложних струја. Вредности губитака у празном ходу значајно надмашују националне стандарде.

И високонапонски и нисконапонски намотаји су направљени од бакарних проводника без кисеоника. Нисконапонски намотај има конфигурацију намотану у фолију са уздужним уљним каналима, значајно побољшавајући механичку чврстоћу и способност отпорности на кратак спој. Потпуно заптивени дизајн резервоара са валовитим слојем обезбеђује одлично одвођење топлоте док аутоматски компензује промене запремине уља. Овај дизајн спречава контакт између изолационог уља и околног ваздуха, елиминишући оксидацију уља и улазак влаге, чиме се продужава радни век.

Трансформатор потопљен у уље подржава више опсега точења (±5%, ±2×2,5%) да би се прилагодио флуктуацијама напона мреже. Његова компактна, робусна конструкција одговара спољним инсталацијама на стубовима, платформама или на нивоу земље, обезбеђујући поуздане перформансе у различитим климатским условима.

Параметар производа (Спецификација)

Карактеристике производа и примена

Кључне карактеристике

Висока енергетска ефикасност: Користи силиконски челик високе пермеабилности и оптимизовану структуру језгра, смањујући губитак без оптерећења за преко 15% у поређењу са конвенционалним производима, пружајући мерљиве уштеде енергије током животног века опреме.

Потпуно заптивена конструкција: Дизајн ребрастог резервоара елиминише потребу за конзерватором, спречавајући оксидацију уља и апсорпцију влаге, омогућавајући рад без одржавања.

Супериорна отпорност на временске услове: Поуздано ради на температурама околине у распону од -25°Ц до +40°Ц и на висинама до 1000 метара. ИП54 заштита обезбеђује отпорност на прашину и кишу.

Висока отпорност на кратак спој: Намотаји су механички ојачани робусним системом стезања, који су прошли тестове на удар кратког споја како би се осигурала сигурност током кварова на мрежи.

Флексибилна инсталација: Компактне димензије подржавају монтажу на стуб, платформу или инсталацију на нивоу земље, прилагођавајући се и урбаним и руралним ограничењима.

Главни сценарији апликација

Градске мреже за дистрибуцију електричне енергије: Погодно за стамбена подручја, комерцијалне округе и индустријске паркове где је потребна поуздана терминална дистрибуција.

Индустријски објекти: Пружа стабилну нисконапонску струју производним постројењима, процесним линијама и тешким машинама, са лакоћом се носи са флуктуирајућим оптерећењима.

Пројекти обновљиве енергије: Широко се користе у фотонапонским системима и системима за производњу енергије ветра за апликације за повећање или дистрибуцију, са јаком прилагодљивошћу спољашњим окружењима.

Изградња инфраструктуре: Примењује се на аеродромима, системима метроа, болницама и дата центрима где је висока поузданост напајања критична.

Привремено и хитно напајање: Компактан и преносив дизајн чини га идеалним за привремене подстанице или сценарије хитне поправке.

Детаљи производње

Основни материјал и процес производње

Језгро је произведено од високопропустљивог хладно ваљаног силиконског челика оријентисаног на зрно са 45° степенастим дизајном преклопног споја. Ламинације језгра се прецизно секу и аутоматски се слажу како би се обезбедиле чврсте спојеве и уједначене магнетне путање. Језгро је безбедно везано полусувом стакленом траком, минимизирајући вибрације и буку уз смањење губитака без оптерећења.

Структура намотаја

И високонапонски и нисконапонски намотаји су намотани коришћењем бакарних проводника без кисеоника, нудећи високу електричну проводљивост и ниске отпорне губитке. Нисконапонски намотај има конфигурацију намотану у фолију са уједначеном међуслојном изолацијом и уздужним уљним каналима, значајно повећавајући механичку чврстоћу и способност отпорности на кратак спој.

Изолација и систем хлађења

Висококвалитетно минерално изолационо уље служи и као диелектрични медијум и као расхладна течност, обезбеђујући одличну хемијску стабилност и диелектричну чврстоћу. Систем изолације од уљаног папира пролази кроз строге процесе вакуумског сушења и пуњења уља како би се елиминисала заостала влага и мехурићи ваздуха, обезбеђујући делимично пражњење почетни напон знатно изнад стандардних захтева.

Резервоар и заптивна структура

Резервоар има дизајн валовите плоче који обезбеђује и дисипацију топлоте и компензацију топлотног ширења, елиминишући потребу за спољним конзерватором. Потпуно заптивена структура спречава оксидацију уља и улазак влаге, обезбеђујући рад без одржавања током радног века трансформатора. Вентил за смањење притиска и мерач нивоа уља су обезбеђени као стандардне безбедносне карактеристике.

Осигурање квалитета и тестирања

Сваки екстерни високонапонски трансформатор уроњен у уље подвргава се свеобухватним рутинским и типским тестовима пре испоруке, укључујући мерења губитка у празном ходу и губитка оптерећења, тестове импедансе кратког споја, тестове отпорности на индуковани пренапон, тестове делимичног пражњења и тестове импулса муње. Сви кључни показатељи учинка превазилазе захтеве како националних стандарда, тако и ИЕЦ спецификација, обезбеђујући дугорочан стабилан рад у сложеним теренским условима.

Питања и одговори: Кључни увид у производ

П1: Шта је 500кВА уроњен спољни високонапонски трансформатор и где се користи?

О: Овај трансформатор спушта високе напоне као што су 10кВ или 35кВ на нивое ниског напона као што је 0,4кВ, са капацитетом од 500кВА. Широко се користи у урбаним дистрибутивним мрежама, индустријским парковима, пројектима обновљиве енергије и инфраструктурним апликацијама где су инсталација на отвореном и дугорочна поузданост од суштинског значаја.

П2: Шта овај трансформатор чини енергетски ефикасним?

О: Енергетска ефикасност се постиже употребом силицијумског челика високе пермеабилности оријентисаног на зрна и оптимизованог дизајна споја језгра. Ове карактеристике смањују губитак без оптерећења за више од 15% у поређењу са конвенционалним производима, што доводи до значајних уштеда електричне енергије током радног века трансформатора.

П3: Које су предности потпуно затворене конструкције?

О: Потпуно заптивени ребрасти резервоар елиминише потребу за конзерватором и системом за одзрачивање. Спречава контакт изолационог уља са атмосферским ваздухом, избегавајући оксидацију и апсорпцију влаге. Ово смањује захтеве за одржавање и продужава радни век и уља и трансформатора.

П4: Како овај трансформатор ради у условима кратког споја?

О: Екстерни високонапонски трансформатор уроњен у уље од 500 кВА је дизајниран са механички ојачаном структуром намотаја и робусним системом стезања. Успешно је прошао тестове на удар кратког споја у национално признатим лабораторијама за испитивање, обезбеђујући поуздане перформансе и сигурност током кварова на мрежи.

П5: Која су гаранција и подршка након продаје?

О: Нудимо 5-годишњу гаранцију која покрива производне грешке при нормалној употреби. Обезбеђена је доживотна техничка подршка и доступност резервних делова. У случају квара, одговарамо у року од једног сата од обавештења и шаљемо техничко особље у року од 24 сата у земљи. Трансформатор је дизајниран за радни век не мањи од 30 година.

Зашто одабрати Лугао Повер?

Сертификација и осигурање квалитета

Сертификован систем управљања квалитетом ИСО 9001:2008

ЦЕ Маркед

Извештаји о испитивању типа из Националног центра за надзор и испитивање квалитета трансформатора

100% рутинско тестирање пре испоруке: губитак без оптерећења, губитак оптерећења, импеданса кратког споја, индуковани пренапон, делимично пражњење, импулс грома и још много тога

Паковање и достава

Паковање: Дрвени сандук или амбалажа отпорна на временске услове погодна за поморски, копнени или железнички транспорт

Стање испоруке: Напуњено уљем, запечаћено, праћено извештајима о фабричким испитивањима, упутствима за употребу и цртежима за инсталацију

Стандардна додатна опрема: мерач нивоа уља, вентил за смањење притиска, термометар, чауре, вијци за уземљење и комплетан сет хардвера

Посвећеност постпродајним услугама

5-годишња гаранција: Бесплатна поправка или замена за проблеме са квалитетом који се јављају при нормалној употреби након пуштања у рад.

Доживотна сервисна подршка: Техничка помоћ и доступност резервних делова током животног циклуса производа.

30-годишњи животни век дизајна: Направљен од материјала високог квалитета како би се осигурала дугорочна поузданост.

Хитан одговор: Одговор у року од једног сата од обавештења о грешци; домаћа услуга на лицу места у року од 24 сата.
