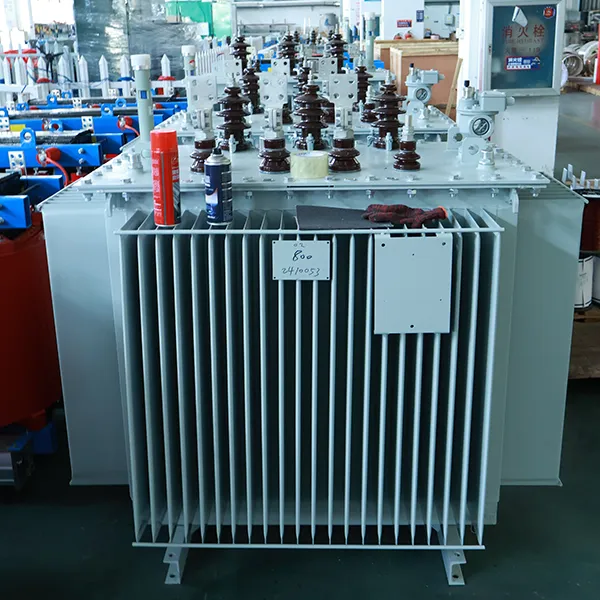

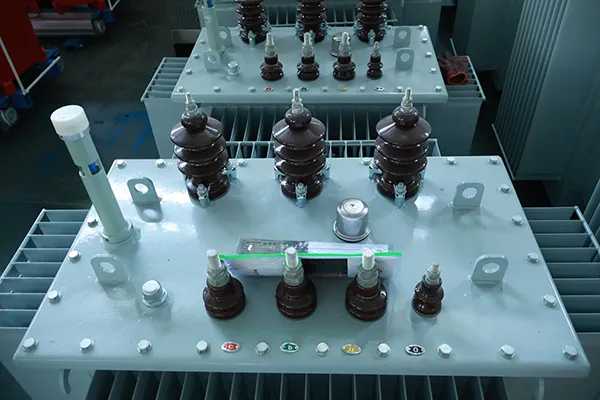

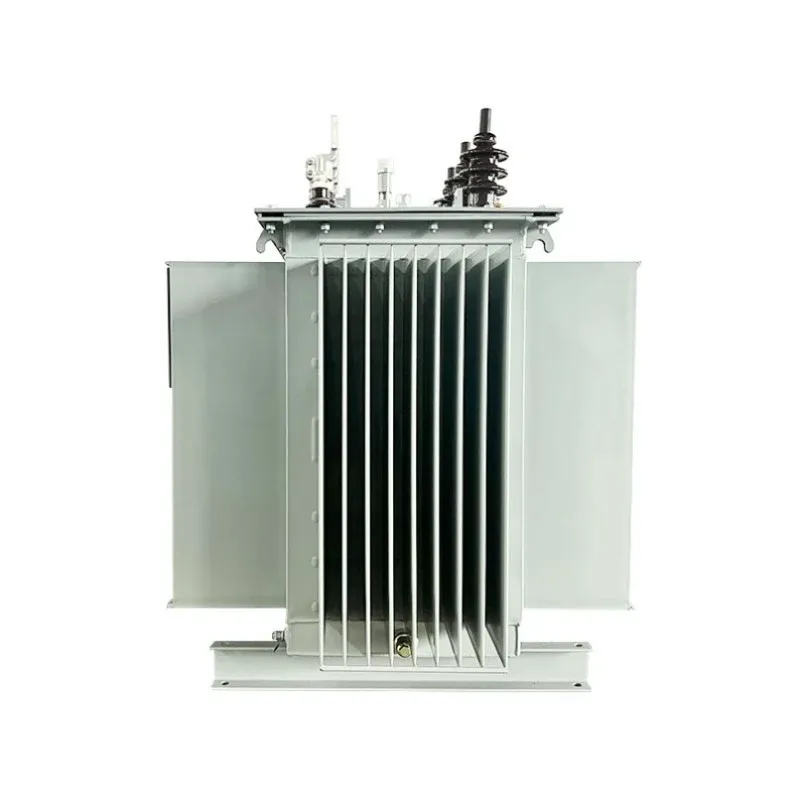

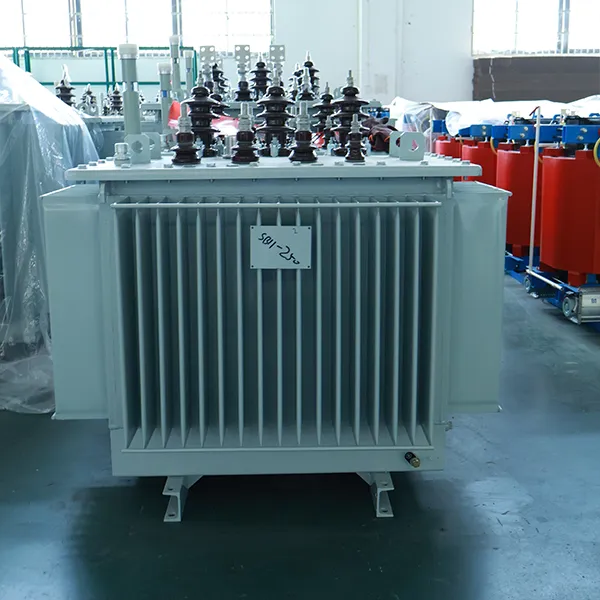

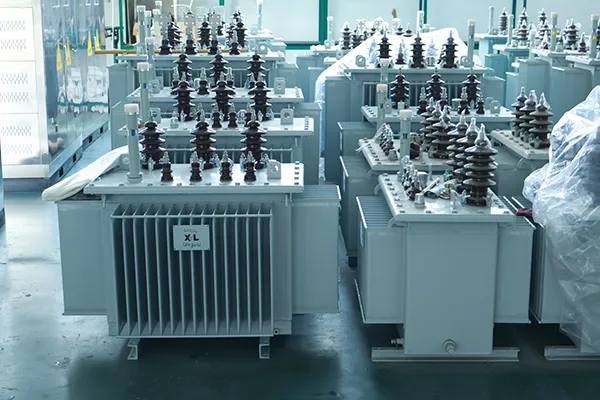

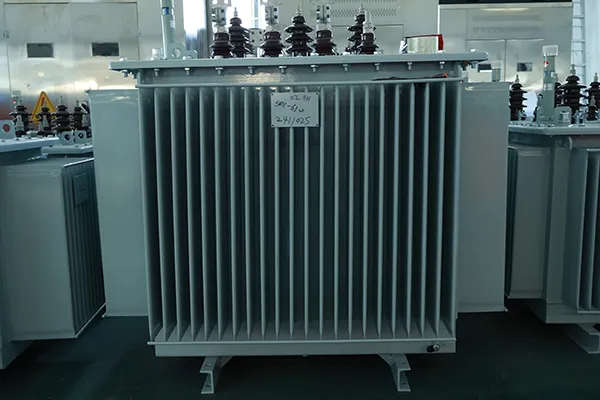

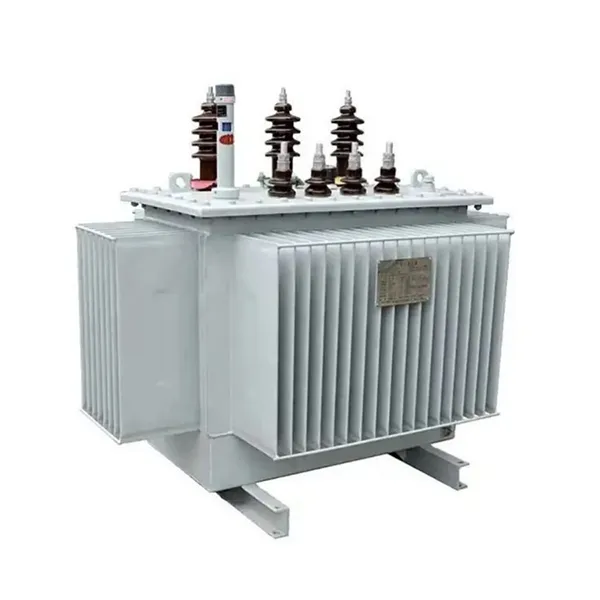

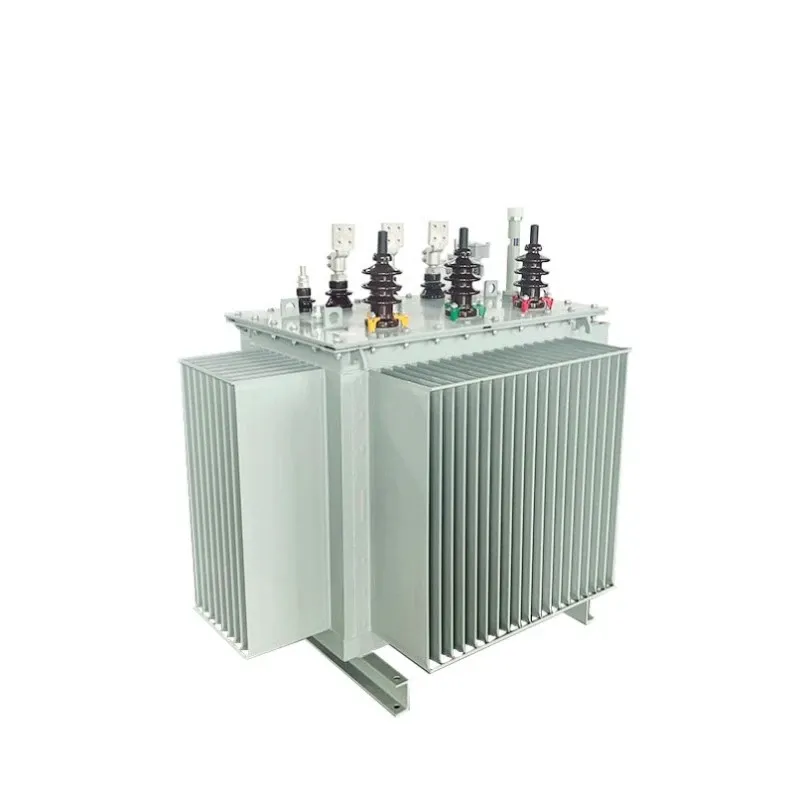

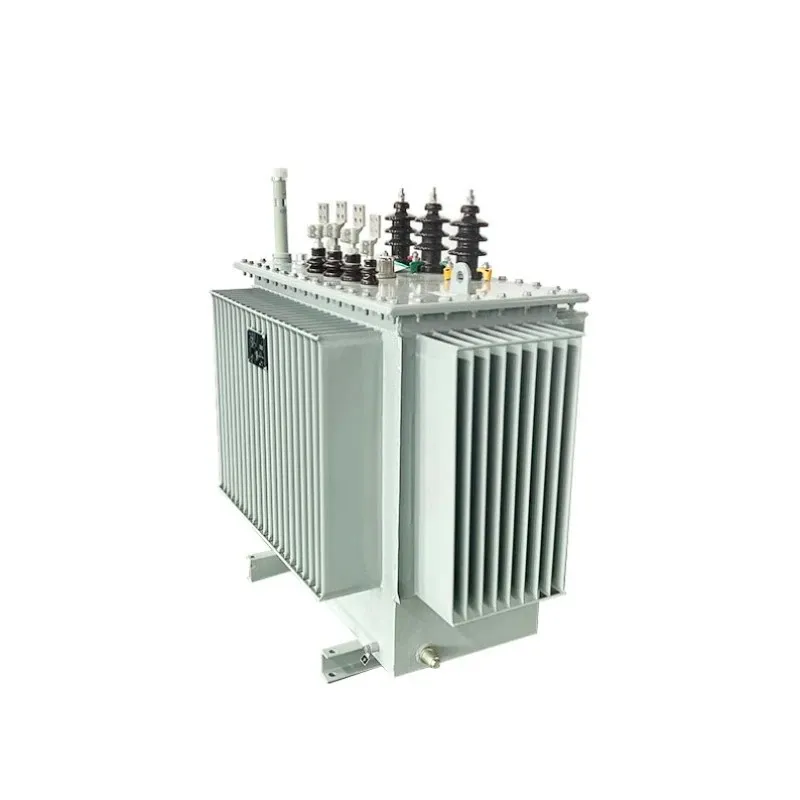

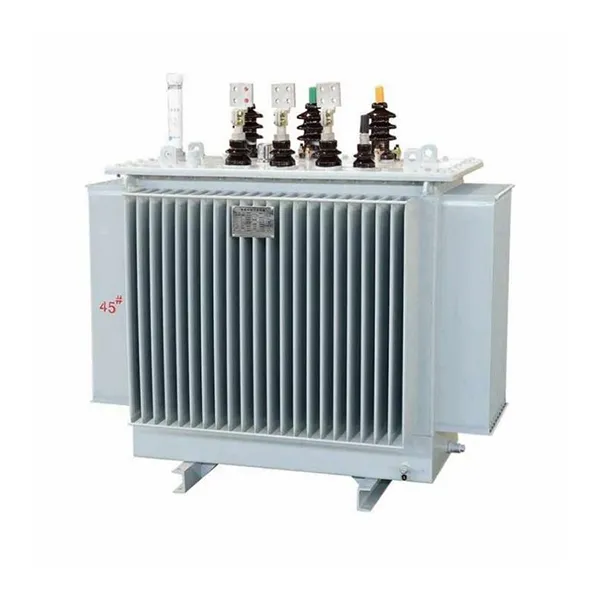

Високофреквентни електрични трансформатор хлађен уљем

Високофреквентни уљно хлађен електрични трансформатор компаније Лугао Повер је посебно пројектован да ради на фреквенцијама у распону од 1 кХз до 20 кХз, што је критичан захтев за модерне ПВМ претвараче, опрему за индукционо грејање и станице за пуњење електричних возила. За разлику од стандардних трансформатора од 50/60Хз који пате од прекомерних губитака у језгру на вишим фреквенцијама, наше јединице користе напредна језгра од аморфне легуре или зрнастог силиконског челика у комбинацији са специјализованим системом за хлађење потопљеним у уље.

Овај дизајн ефикасно управља "ефектом коже" и губицима ефекта близине који су уобичајени у високофреквентном раду. Уље не делује само као врхунски диелектрични изолатор, пружајући могућност отпорности на висок напон, већ и ефикасно одводи топлоту из језгра и намотаја. Ово резултира компактним отиском, већим односом снаге и тежине и изузетном поузданошћу у тешким условима околине.

Параметри производа (Спецификација)

Наш технички тим може да се прилагоди на основу ваших специфичних захтева. Испод су стандардни распони за високофреквентни електрични трансформатор хлађен уљем:

Карактеристике производа и примена (формат питања и одговора)

П: Зашто изабрати хлађење уљем уместо ваздушног за високофреквентне апликације?

О: Високофреквентни рад ствара „ефекат коже“, где струја тече на површини проводника, стварајући интензивну локализовану топлоту. Ваздушно хлађење је често недовољно за компактне дизајне. Наше решење хлађено уљем окружује намотаје са високодиелектричним флуидом који извлачи топлоту 10 пута ефикасније од ваздуха. Ово спречава вруће тачке, продужава животни век изолације и омогућава високофреквентном уљном хлађеном електричном трансформатору да одржи рад циклуса од 100% чак и у амбијенту од 50°Ц.

П: Како Лугао Повер решава проблем "паразитског капацитета" на високим фреквенцијама?

О: Ово је критична болна тачка. Висока фреквенција повећава паразитски капацитет, што доводи до ЕМИ буке и квара драјвера. У Лугао Повер Цо., Лтд., користимо специјализовану технику намотаја са испреплетаним намотајима у комбинацији са ДМД (Дацрон Милар Дацрон) изолационом баријером специфичном за урањање у уље. Ово смањује паразитску капацитивност за приближно 30% у поређењу са стандардним дизајном намотаних слојева, обезбеђујући чисте таласне облике пребацивања.

П: У којим индустријама се користи овај специфични високофреквентни модел хлађен уљем?

О: Високофреквентни електрични трансформатор хлађен уљем се истиче у тешким условима.

1. Обновљиви извори енергије: Конвертори ветра и соларни ПВ инвертори (изолација мреже).

2. Марине & Дееп Сеа: РОВ и бродска снага (где су слани спреј и вибрације константни).

3. ЕВ пуњење: брзи пуњачи велике снаге ван плоче који захтевају компактне површине.

4. Железнице: помоћна напајања за брзе возове.

П: Какав је распоред одржавања уља?

О: Минимално. За разлику од стандардних енергетских трансформатора који деградирају уље услед стварања лука, наше високофреквентне јединице раде са нижим стабилним флуксом. Препоручујемо тестирање диелектричне чврстоће једном годишње, али уље обично траје 10+ година због заптивене конструкције без кисеоника.

Детаљи производње и осигурање квалитета

Цоре Мануфацтуринг

Користимо линије за брзо сечење ЗДКХ-75 како бисмо осигурали да су неравнине на силиконском челику < 0,02 мм. За високофреквентни електрични трансформатор хлађен уљем, ова прецизност је од виталног значаја за смањење губитака вртложних струја при великим брзинама пребацивања.

Намотавање и склапање

Намотаји се производе на ЦНЦ контролисаним машинама како би се осигурала прецизна напетост. Након намотавања, свака јединица пролази кроз процес вакуумске импрегнације под притиском (ВПИ) пре него што се уље унесе. Ово уклања сву влагу из целулозне изолације, спречавајући испуштање водоника током рада.

Предност у поређењу са "Лугао".

Зашто изабрати Лугао Повер Цо., Лтд.?

Ми нисмо само фабрика; ми смо добављач решења. Док многи добављачи нуде јединице "високог напона" или "сувог типа", мало њих савладава физику дизајна високофреквентних уљно хлађених електричних трансформатора. Пружамо потпуне извештаје о типским испитивањима, укључујући тестове кратког споја и топлотног рада. Наш логистички тим обезбеђује професионално паковање (дрво са сертификатом ИСО 6583 + амортизери) за глобални поморски/ваздушни транспорт.

Често постављана питања о набавци клијената

П1: Можете ли прилагодити импедансу тако да одговара мом ИГБТ прекидачу?

О: Да. Прецизно подешавамо индуктивност цурења. Само наведите своју фреквенцију пребацивања (нпр. 16кХз) и топологију (пуни мост/ЛЛЦ), а ми ћемо дизајнирати високофреквентни уљно хлађен електрични трансформатор који ће одговарати.

П2: Шта је МОК?

О: Један комад. Подржавамо развој прототипа и пилот пројекте малих серија пре масовне производње.

Q3: How do you prevent oil leakage during transit?

О: Јединице шаљемо "суве" (уље одвојено) или "пуњене" у зависности од ваших жеља. Ако је напуњен, резервоар стављамо под притисак сувим ваздухом до 0,03 МПа током 12 сати да бисмо проверили нулти пад притиска пре испоруке.

П4: Да ли дајете узорке за тестирање?

О: Апсолутно. Подстичемо купце да тестирају наше метрике ефикасности у односу на своје тренутне добављаче. Уверени смо да ће високофреквентни уљно хлађен електрични трансформатор надмашити стандардне јединице у тестовима термичке слике.

Пројектовање и испитивање трансформатора треба да буде у складу са следећим стандардима:

ГБ1094.1~2-1996, ГБ1094.3-2003, ГБ1094.5-2008 《Повер Трансформерс》

ГБ/Т6451-2015 《Спецификације и технички захтеви за енергетске трансформаторе потопљене у уље》

ЈБ/Т3837-2010 《Метода састављања ознака типа за производе трансформатора》

ГБ/Т311.1-3.11-97 《Координација изолације и технике тестирања високог напона за опрему за пренос и трансформацију високог напона》

ГБ10237-88 《Нивои изолације и диелектрични тестови за енергетске трансформаторе—спољни изолациони ваздушни размаци》

ГБ7595-87 《Стандард квалитета за трансформаторско уље у употреби》

ГБ7328-87 《Мерење нивоа звука за трансформаторе》

ГБ7534-87 《Мерење делимичног пражњења》

ГБ/Т15164-94 《Водич за пуњење енергетских трансформатора потопљених у уље》

ДЛ/Т586-95 《Технички водич за надзор производње корисника електричне опреме》

ГБ/Т311.1-3.11-97 《Координација изолације и технике тестирања високог напона за опрему за пренос и трансформацију високог напона》

ГБ2536-1990 《Трансформаторско уље》

ЈБ/Т56011-92 《Класификација квалитета производа за енергетске трансформаторе потопљене у уље》

ЗБК41005-89 《Ниво звука трансформатора 6-220КВ》
