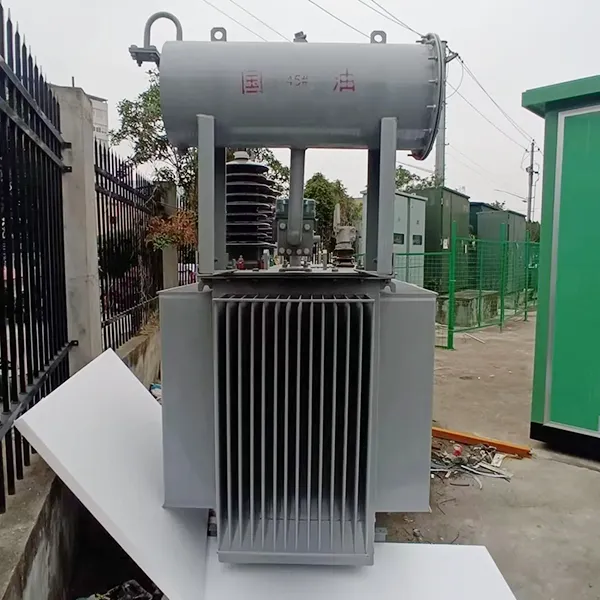

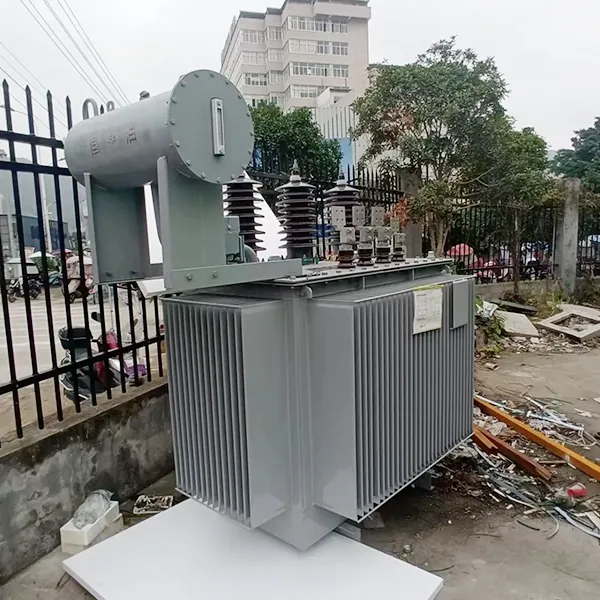

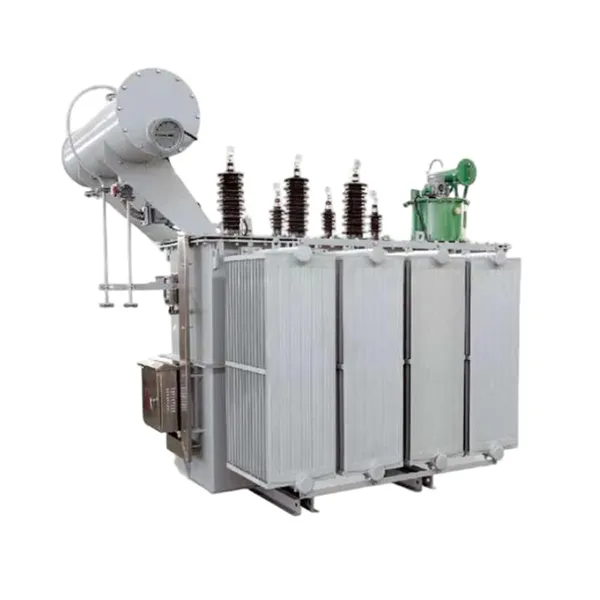

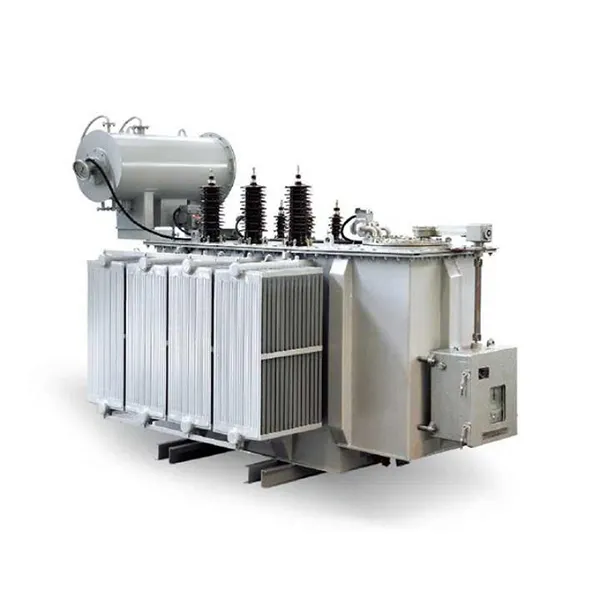

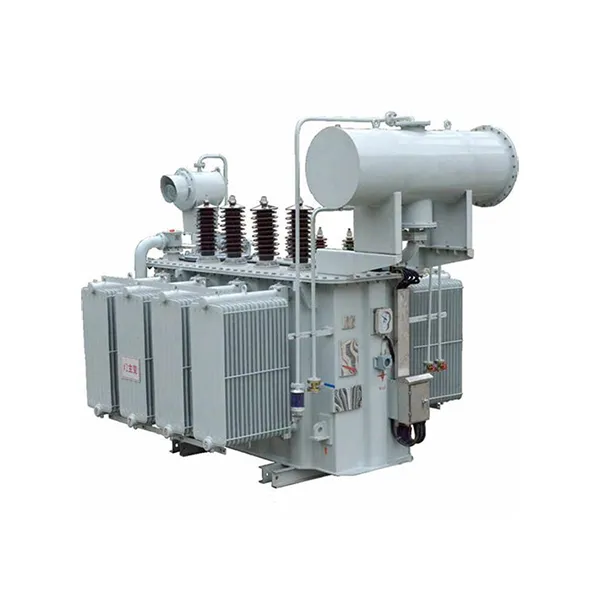

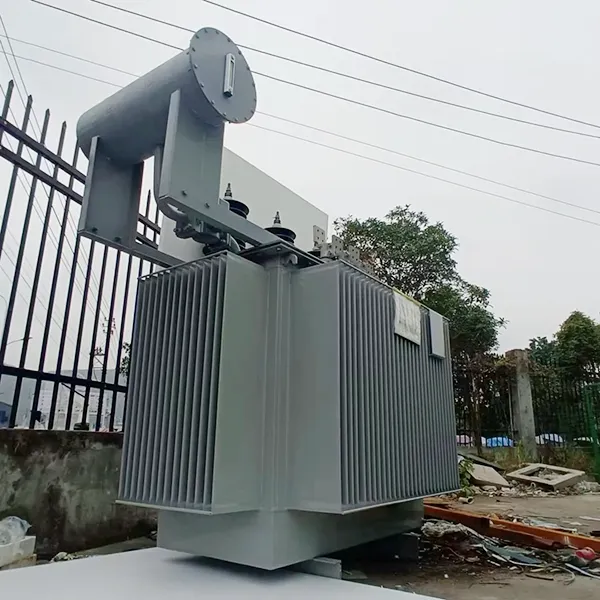

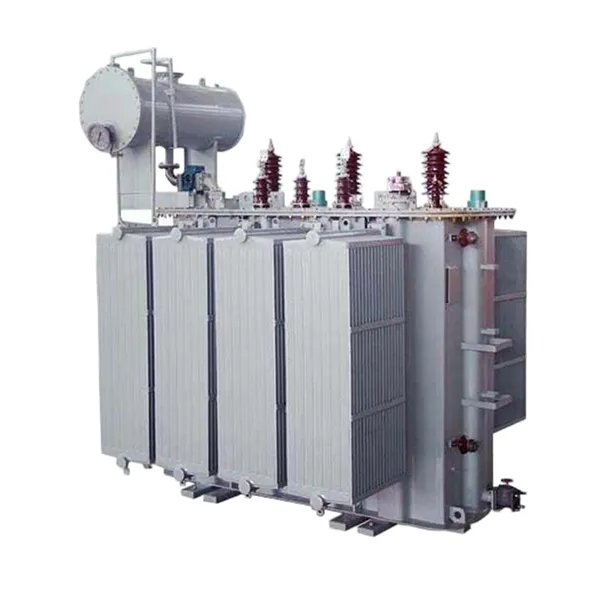

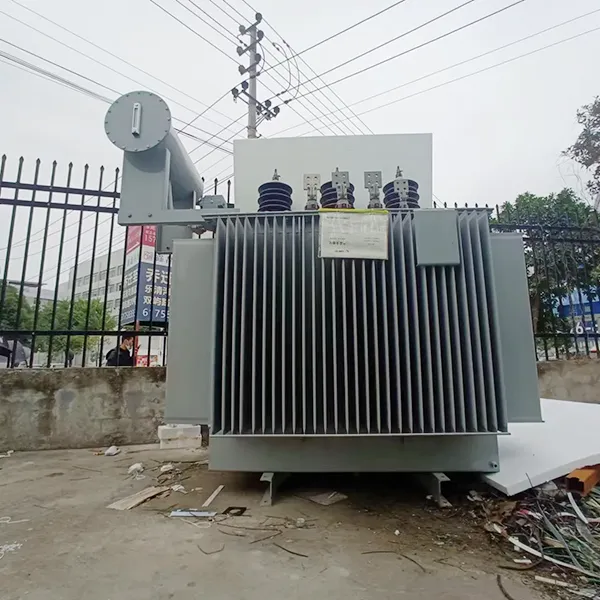

Појачајте трофазни електрични трансформатор средњег напона

Наш трофазни средњенапонски електрични трансформатор је дизајниран да конвертује нисконапонску снагу (као што је 0,4кВ) у излаз средњег напона (као што је 11кВ, 22кВ или 33кВ), омогућавајући ефикасан пренос на велике удаљености или интеграцију у дистрибутивне мреже. Овај производ је неопходан за пројекте обновљиве енергије, индустријске објекте и електране које захтевају поуздано подизање напона.

Трансформатор има језгро од силицијумског челика са високопропусним зрном и намотаје од бакра без кисеоника, обезбеђујући минималне губитке и високу термичку стабилност. Тхесистем за хлађење потопљен у уљеобезбеђује врхунско расипање топлоте, док потпуно затворена структура штити од загађивача животне средине, смањујући потребе одржавања и продужавајући радни век.

Параметар производа (Спецификација)

Унапредите типичне спецификације трофазног трансформатора потопљеног у уље (0,4 кВ / 11 кВ)

Стандардна опрема укључује

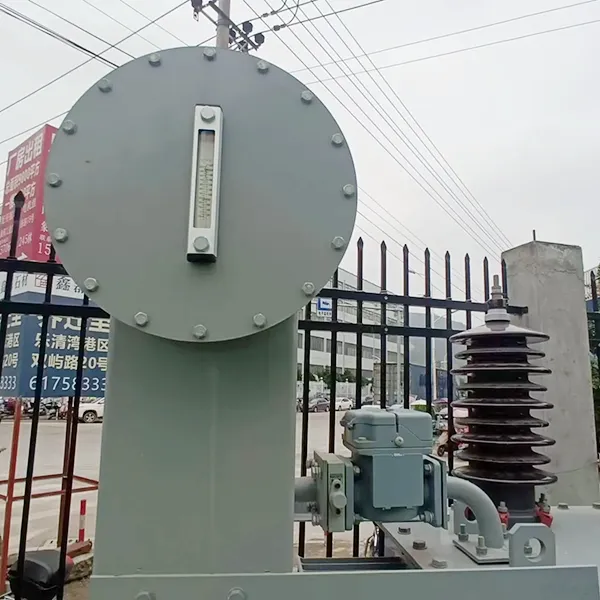

1. Мерач нивоа уља са алармом ниског нивоа

2. Вентил за смањење притиска

3. Бирајте термометар са алармним контактима

4. Опциони гасни релеј за детекцију квара

Карактеристике производа и примена

Карактеристике

појачајте трофазни средњенапонски електрични трансформатори испуњавају или превазилазе међународне стандарде--сагласни са ИЕЦ 60076, АНСИ Ц57.12, ГБ1094 и САНС 780, осигуравајући глобалну применљивост и поузданост.

Потпуно заптивена конструкција ребрастог резервоара – Елиминише потребу за конзерватором, спречава оксидацију уља и улазак влаге, омогућавајући рад без одржавања током дужих периода.

Висок капацитет преоптерећења и термичка стабилност -- Систем хлађења потопљен у уље обезбеђује стабилне перформансе чак и под сталним условима високог оптерећења или флуктуирајућим улазним напонима.

Рад са ниским нивоом буке – Оптимизована структура зглоба језгра и дизајн за пригушивање вибрација смањују радну буку, погодан за стамбена окружења или окружења осетљива на буку.

Компактна структура за флексибилну инсталацију - Модуларни дизајн омогућава постављање на стубове, подлоге или конфигурације подстаница, прилагођавајући се просторно ограниченим или отвореним локацијама.

Робусна способност отпорности на кратак спој - Нисконапонски намотаји типа фолије и круте потпорне структуре намотаја обезбеђују механички интегритет у условима изненадног квара.

Једноставна инсталација и ниско одржавање--Стандардизоване ушице за подизање, рупе за монтажу на бази и опције за улаз каблова поједностављују инсталацију на лицу места; потпуно затворен дизајн минимизира рутинско одржавање.

Дуг радни век са доживотном подршком – Дизајниран за минимални 30-годишњи радни век, подржан доживотном техничком подршком и доступношћу резервних делова.

Вишеструки опсези точења за регулацију напона--Пружају ±5%, ±2×2,5% опције одвајања, омогућавајући прецизно подешавање напона у складу са варијацијама мреже или оптерећења.

Опције еколошки прихватљивих изолационих течности--Доступне са природним естром (биљно уље) или изолационим течностима са високом тачком ватре за еколошке примене.

Питања и одговори: Кеи Степ Уп Трансформер Инсигхтс

П: Шта је Степ Уп трансформатор?

О: Повећавајући трансформатор повећава ниски улазни напон на виши излазни напон. Има мање завоја на примарном намотају и више завоја на секундарном намотају. Овај тип трансформатора је критичан за системе обновљиве енергије, као што су соларне фарме и ветроелектране, где се произведена нисконапонска енергија мора појачати за пренос на мрежу.

П: Како овај појачани трансформатор побољшава енергетску ефикасност?

О: Наш трансформатор користи високопропусни хладно ваљани силиконски челик оријентисан на зрно са степенастим дизајном језгра са преклопним спојем. Ово значајно смањује хистерезу и губитке на вртложне струје, смањујући губитке без оптерећења и оптерећења у поређењу са конвенционалним трансформаторима, што директно смањује оперативне трошкове.

П: Зашто је систем хлађења потопљен у уље важан за интензивне апликације?

О: Изолационо уље обезбеђује и диелектричну чврстоћу и ефикасно одвођење топлоте. Он преноси топлоту са језгра и намотаја на површину резервоара, обезбеђујући стабилан рад чак и под сталним условима високог оптерећења или високих температура типичним за апликације које се повећавају.

П: Да ли се овај трофазни средњенапонски електрични трансформатор може користити на отвореном?

О: Да. Потпуно заптивени дизајн ребрастог резервоара штити унутрашње компоненте од влаге, прашине и корозивних окружења, што га чини идеалним за спољне инсталације као што су соларне електране, ветроелектране и индустријске подстанице.

Предности карактеристика

Значајно смањени оперативни трошкови: Оптимизовано магнетно коло и материјали са малим губицима смањују губитке енергије, смањујући трошкове електричне енергије током животног века трансформатора.

Висока оперативна поузданост: Напредни дизајн отпоран на кратак спој и побољшани системи изолације обезбеђују стабилан рад чак и под флуктуацијама мреже или условима квара.

Ниски захтеви за одржавање: Потпуно заптивена структура елиминише потребу за заменом уља и смањује учесталост прегледа, минимизирајући застоје и трошкове одржавања.

Компактан и прилагодљив дизајн: Модуларна структура омогућава флексибилну инсталацију у окружењима са ограниченим простором, док стандардизовани интерфејси поједностављују интеграцију са разводним уређајима и контролним системима.

Производи се прилагођавају животној средини

Сценарији апликација

Системи обновљивих извора енергије: Идеални за соларне фарме и ветроелектране за повећање генерисане енергије ниског напона до нивоа средњег напона за повезивање на мрежу.

Индустријски објекти: Користе се у производним погонима и тешким индустријама где нисконапонска енергија из генератора или инвертера мора бити подигнута за дистрибуцију.

Инфраструктурни пројекти: Погодно за аеродроме, железнице и центре података који захтевају поуздано подизање напона за резервне или главне системе напајања.

Електричне станице: Примењује се у малим енергетским станицама где се напон мора повећати за пренос на велике удаљености.

Детаљи производње

Основни материјал и процес

Језгро трансформатора за појачање је конструисано од високопропусног хладно ваљаног силиконског челика оријентисаног на зрно са степенастим дизајном преклопног споја. Језгро је прецизно исечено и аутоматски наслагано како би се обезбедила уједначена расподела магнетног флукса, минимизирајући губитке без оптерећења и струју магнетизације.

Структура намотаја

И високонапонски и нисконапонски намотаји су намотани бакарним проводницима без кисеоника. Нисконапонски намотаји користе фолију или спиралну структуру са уздужним уљним каналима, повећавајући механичку чврстоћу и отпорност на кратки спој.

Изолација и систем хлађења

Користи се висококвалитетно минерално уље или еколошки прихватљива изолациона течност високе тачке пожара. Уљно-папирни изолациони систем пролази кроз процес вакуумског сушења и пуњења уља како би се елиминисала заостала влага и ваздух, обезбеђујући високу диелектричну чврстоћу и дугорочну поузданост.

Резервоар и заптивање

Дизајн ребрастог резервоара обезбеђује компензацију топлотног ширења без потребе за конзерватором. Потпуно заптивена структура спречава оксидацију уља и улазак влаге, смањујући учесталост одржавања и продужавајући животни век уља.

Питања и одговори: Производња и осигурање квалитета

П: Како обезбеђујете отпорност на кратки спој трофазног трансформатора уроњеног у уље?

О: Наши трансформатори пролазе кроз тестирање кратког споја у национално признатим лабораторијама. Комбинација намотаја од фолије, чврстих носача завојнице и самоблокирајућих причвршћивача осигурава да структура остане нетакнута у условима изненадног квара.

П: Које стандарде квалитета следите?

О: Сви производи су дизајнирани, произведени и тестирани у складу са стандардима ИЕЦ 60076, ГБ1094 и ИСО 9001:2015. Свака јединица пролази кроз свеобухватне рутинске и типске тестове пре испоруке.

Пројектовање и испитивање трансформатора морају бити у складу са следећим стандардима:

ГБ1094.1~2-1996, ГБ1094.3-2003, ГБ1094.5-2008 《Повер Трансформерс》

ГБ/Т6451-2015 《Спецификације и технички захтеви за енергетске трансформаторе потопљене у уље》

ЈБ/Т3837-2010 《Метода састављања ознака типа за производе трансформатора》

ГБ/Т311.1-3.11-97 《Координација изолације и технике тестирања високог напона за опрему за пренос и трансформацију високог напона》

ГБ10237-88 《Нивои изолације и диелектрични тестови за енергетске трансформаторе—спољни изолациони ваздушни размаци》

ГБ7595-87 《Стандард квалитета за трансформаторско уље у употреби》

ГБ7328-87 《Мерење нивоа звука за трансформаторе》

ГБ7534-87 《Мерење делимичног пражњења》

ГБ/Т15164-94 《Водич за пуњење енергетских трансформатора потопљених у уље》

ДЛ/Т586-95 《Технички водич за надзор производње корисника електричне опреме》

ГБ/Т311.1-3.11-97 《Координација изолације и технике тестирања високог напона за опрему за пренос и трансформацију високог напона》

ГБ2536-1990 《Трансформаторско уље》

ЈБ/Т56011-92 《Класификација квалитета производа за енергетске трансформаторе потопљене у уље》

ЗБК41005-89 《Ниво звука трансформатора 6-220КВ》
