Зашто је трансформатор уроњен у уље радни коњ енергетских мрежа?

У срцу сваког модерног града, индустријског комплекса и регионалне електроенергетске мреже, налази се тихо, брујајуће присуство које омогућава савремени живот. То јетрансформатор уроњен у уље—уређај који је толико важан за рад електричне мреже да га је његова свеприсутност учинила готово невидљивим за јавност. Ипак, без ових радних коња, пренос електричне енергије од електране до вашег дома био би немогућ подвиг. Трансформатор уроњен у уље обавља једноставну, али суштинску функцију: повећава напон за ефикасан пренос на велике удаљености и смањује га ради безбедне потрошње. Али једноставност његове функције оспорава изванредан инжењеринг потребан да би био поуздан, ефикасан и издржљив деценијама.

Електричне мреже за комуналне услуге се ослањају на трансформаторе уроњене у уље из убедљивих разлога: нуде врхунску поузданост, ефикасно управљање топлотом, одличну диелектричну чврстоћу и доказану дуговечност. За разлику од трансформатора сувог типа, који су ограничени по напону и капацитету, трансформатори уроњени у уље могу да поднесу огромне нивое снаге које захтева мрежа. Њихово уље служи двострукој сврси: оно је и електрични изолатор и расхладна течност, осигуравајући да трансформатор може да ради пуним капацитетом без прегревања. Овај чланак ће испитати техничке и економске факторе који трансформатор уроњен у уље чине неоспорним радним коњем енергетских мрежа за комуналне услуге, анализирајући његов дизајн, системе хлађења, поузданост и економичност животног циклуса.

Садржај

• 1. Шта је трансформатор уроњен у уље и како функционише?
• 2. Зашто је хлађење уља супериорно за апликације велике снаге?
• 3. Шта чини уљне трансформаторе изузетно поузданим?
• 4. Како трансформатор уроњен у уље пружа 30-40 година радног века?
• 5. Које су економске предности уљних трансформатора?
• 6. Често постављана питања (ФАК)
• 7. Закључак

1. Шта је трансформатор уроњен у уље и како функционише?

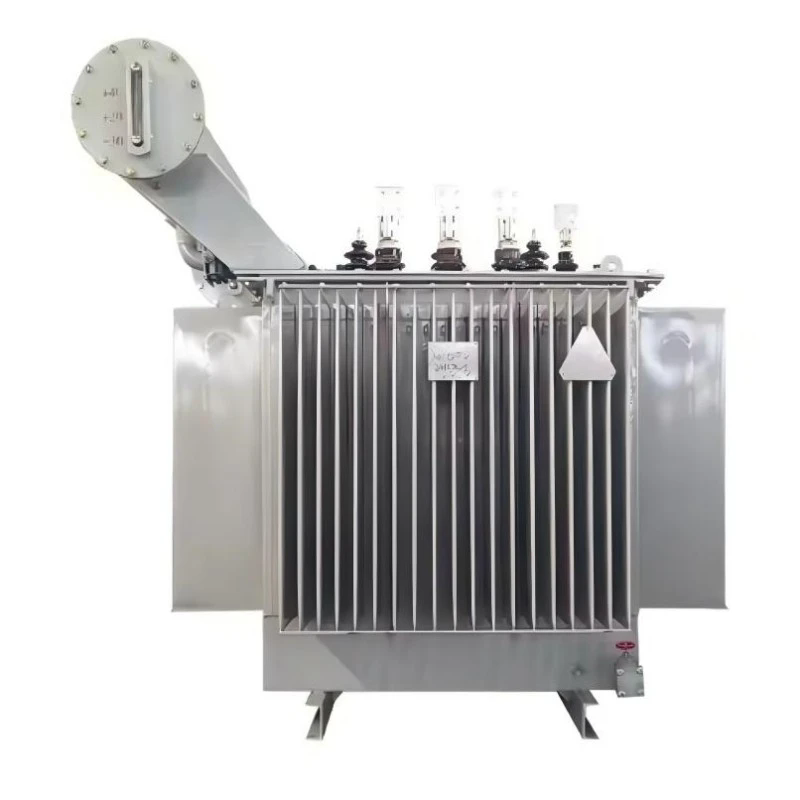

Трансформатор уроњен у уље је врста трансформатора у којој су језгро и намотаји потопљени у резервоар напуњен трансформаторским уљем. Уље је специјално формулисано минерално уље које је истовремено и електрични изолатор и расхладни медиј. Трансформатор ради на принципу електромагнетне индукције: наизменична струја у примарном намотају ствара променљиви магнетни флукс у језгру, који индукује напон у секундарном намотају. Однос напона је одређен односом завоја између примарног и секундарног намотаја. У типичној електроенергетској мрежи, појачани трансформатор повећава напон од нивоа генератора (обично 11-22 кВ) до нивоа преноса (115 кВ до 765 кВ), а опадајући трансформатор смањује напон од нивоа преноса до нивоа дистрибуције (4 кВ до 35 кВ).

Улога уља у трансформатору је двострука. Прво, обезбеђује електричну изолацију између намотаја и резервоара, спречавајући електрични квар. Висока диелектрична чврстоћа уља омогућава трансформатору да буде компактнији него што би био да је ваздушно изолован. Друго, уље делује као расхладно средство. Како трансформатор ради, топлота се ствара у језгру и намотајима због губитака И²Р (губици у бакру) и губитака на хистерези и вртложним струјама (губици у гвожђу). Уље апсорбује ову топлоту и циркулише, преносећи је на зидове резервоара где се распршује у околни ваздух. Овај ефекат хлађења је неопходан да би трансформатор радио пуним називним капацитетом без прегревања.

Трансформатор уроњен у уље је доминантна технологија за апликације високог напона и велике снаге. АтЛугао Повер Цо., Лтд., we manufacture oil immersed transformer that meet the most stringent international standards. Типичне компоненте трансформатора уроњеног у уље укључују: језгро (обично направљено од силицијумског челика оријентисаног на зрна), намотаје (обично бакар или алуминијум), резервоар за уље, чауре (за повезивање намотаја са спољним колом), конзерватор (експанзиони резервоар који омогућава експанзију уља), одзрачник (како би се омогућило да ваздух уђе и изађе из система за конзервирање), вентилатори за хлађење и излазак из система. The design and construction of these components are critical to the transformer's performance and longevity. Наша фабрика је деценијама усавршавала ове елементе дизајна, обезбеђујући да наш трансформатор уроњен у уље пружа поуздане перформансе у најзахтевнијим применама на мрежи.

2. Зашто је хлађење уља супериорно за апликације велике снаге?

Систем хлађења трансформатора је кључан за његов рад. Како трансформатор претвара електричну енергију, део се губи као топлота. Ова топлота мора бити уклоњена како би се спречило да температура трансформатора пређе његове пројектоване границе. У трансформатору потопљеном у уље, уље служи као примарни расхладни медијум. Врхунска топлотна проводљивост уља и специфични топлотни капацитет омогућавају му да ефикасно апсорбује и преноси топлоту са језгра и намотаја. Процес хлађења је вођен природном конвекцијом: како се уље загрева, постаје мање густо и подиже се, док се хладније уље спушта да заузме своје место. Ово ствара природну циркулацију која дистрибуира топлоту кроз трансформатор.

Постоји неколико типова расхладних система који се користе за трансформаторе потопљене у уље:

• ОНАН (природно уље, природно ваздух):Ово је најједноставнији тип хлађења, који се ослања на природну конвекцију уља и природну конвекцију ваздуха преко површине резервоара. Топлота се са уља преноси на зидове резервоара, а затим на околни ваздух. ОНАН хлађење је погодно за мање трансформаторе.
• ОНАФ (природна нафта, ваздушна снага):Овај систем користи вентилаторе да потискују ваздух преко површине резервоара и радијатора, повећавајући брзину преноса топлоте. ОНАФ хлађење се користи за веће трансформаторе и може повећати капацитет трансформатора до 33%.
• ОФАФ (присилно на нафту, принудно ваздухопловство):Овај систем користи пумпе за уље да циркулише уље кроз радијаторе, а вентилатори да потискују ваздух преко радијатора. ОФАФ хлађење се користи за највеће трансформаторе, обезбеђујући максимални капацитет хлађења.
• ОДАФ (нафтно усмерено, ваздухопловство):Ово је најнапреднији систем хлађења, где се уље усмерава кроз намотаје помоћу пумпи како би се обезбедило најефикасније хлађење. ОДАФ хлађење се користи за највеће и најоптерећеније трансформаторе.

Избор система за хлађење зависи од снаге трансформатора, температуре околине и профила оптерећења. Ефикасност система за хлађење је критичан фактор у одређивању капацитета трансформатора и његове способности да поднесе преоптерећења. Трансформатор са високоефикасним системом хлађења може да ради са већим фактором оптерећења без прекорачења својих температурних граница. У Лугао Повер Цо., Лтд., дизајнирамо наш трансформатор уроњен у уље са системима хлађења који су оптимизовани за специфичну примену, обезбеђујући да трансформатор може да испоручи свој пуни називни капацитет у најзахтевнијим условима.

Следећа табела сумира кључне карактеристике различитих система за хлађење:

Способност уља да ефикасно одводи топлоту из језгра трансформатора и намотаја је један од кључних разлога зашто је трансформатор уроњен у уље пожељан избор за комуналне примене. Уље такође делује као медиј за пригушивање, апсорбујући механичке вибрације и смањујући буку.

3. Шта чини уљне трансформаторе изузетно поузданим?

Поузданост трансформатора уроњеног у уље је камен темељац његове доминације у електричној мрежи. Квар трансформатора је катастрофалан догађај, који доводи до нестанка струје, скупих поправки и потенцијалних сигурносних опасности. Дизајн и конструкција трансформатора уроњеног у уље су посебно намењени да максимизирају поузданост. Уље обезбеђује чисто, инертно окружење за намотаје, штитећи их од влаге, прашине и других загађивача. Уље такође делује као систем раног упозорења: анализа раствореног гаса (ДГА) уља може да открије почетне грешке, омогућавајући проактивно одржавање пре него што дође до квара.

Неколико кључних карактеристика дизајна доприноси поузданости трансформатора уроњеног у уље:

• Робусна изолација:Уље обезбеђује високу диелектричну чврстоћу, спречавајући електрични слом између намотаја. Папирна изолација на намотајима је такође импрегнирана уљем, чиме се повећава њена диелектрична чврстоћа. Комбинација папирне и уљне изолације позната је као изолациони систем "папир-уље" и најпоузданији је изолациони систем за високонапонске трансформаторе.
• Запечаћена конструкција:Резервоар трансформатора је запечаћен како би се спречио улазак влаге и кисеоника, који могу деградирати изолацију уља и папира. Конзерватор (експанзиони резервоар) је повезан са главним резервоаром и делимично је напуњен уљем, обезбеђујући затворено окружење. Одушник омогућава ваздуху да уђе и изађе из конзерватора, али садржи средство за сушење које уклања влагу из ваздуха.
• Могућност преоптерећења:Трансформатори уроњени у уље имају значајну способност преоптерећења. Уље делује као термички пуфер, апсорбујући топлоту током периода високог оптерећења и ослобађајући је када се оптерећење смањи. Ово омогућава трансформатору да се носи са краткорочним преоптерећењима без прекорачења својих температурних ограничења. Могућност преоптерећења је посебно важна у мрежи где оптерећења могу да варирају непредвидиво.
• Праћење стања:Уље се може узорковати и анализирати да би се проценило стање трансформатора. Анализа раствореног гаса (ДГА) је најважнија техника праћења стања. Гасови растворени у уљу дају индикацију врсте и озбиљности било које грешке. Редовним праћењем уља потенцијални проблеми се могу рано идентификовати, омогућавајући предузимање корективних радњи пре него што дође до квара.

Поузданост трансформатора уроњеног у уље доказана је деценијама рада. Многи трансформатори уроњени у уље су у функцији више од 40 година, уз само рутинско одржавање. Чврста конструкција трансформатора, заједно са његовом способношћу да се одржава на терену, чини га поузданим средством за било које комунално предузеће. У Лугао-у дизајнирамо наш трансформатор уроњен у уље за највиши ниво поузданости. Наши трансформатори су произведени од висококвалитетних материјала и подвргнути су ригорозном тестирању, укључујући диелектричне тестове, тестове кратког споја и термичка испитивања, како би се осигурало да ће поуздано радити у свим условима рада.

Табела у наставку приказује типичан животни век различитих компоненти трансформатора и факторе који утичу на њихов век трајања.

Поузданост трансформатора уроњеног у уље је директан резултат његовог робусног дизајна, заштитних својстава уља и могућности праћења његовог стања. Ови фактори се комбинују да трансформатор уроњен у уље чини најпоузданијом технологијом за комуналне електричне мреже.

4. Како трансформатор уроњен у уље пружа 30-40 година радног века?

Дуг радни век трансформатора уроњеног у уље сведочи о његовом робусном дизајну и инхерентној издржљивости његових компоненти. Добро дизајниран и правилно одржаван трансформатор уроњен у уље може поуздано да ради 30 до 40 година, ау неким случајевима и дуже. Кључ ове дуговечности лежи у заштити коју обезбеђује уље и способности да се одржи стање трансформатора током његовог животног века. Двострука улога уља као изолатора и расхладног средства, у комбинацији са заптивеном конструкцијом, ствара окружење које штити језгро и намотаје од деградативних ефеката влаге, кисеоника и контаминације.

Животни век трансформатора уроњеног у уље је обично одређен стањем његовог изолационог система, који се састоји од папирне изолације и уља. Папирна изолација временом деградира услед термичких, механичких и хемијских напрезања. Брзином деградације управља Аррхениус једначина: животни век изолације се преполови за сваких 8-10°Ц повећања радне температуре. Због тога је контрола температуре трансформатора неопходна за максимизирање његовог радног века. Систем за хлађење уља је критичан за управљање температуром. Уље распршује топлоту коју стварају језгро и намотаји, одржавајући температуру изолације у прихватљивим границама.

Још један фактор који утиче на животни век трансформатора уроњеног у уље је стање самог уља. Уље се временом може контаминирати влагом и кисеоником. Влага смањује диелектричну чврстоћу уља и убрзава старење папирне изолације. Кисеоник изазива оксидацију уља, формирајући киселине и муљ који могу додатно деградирати изолацију. Редовно тестирање уља је неопходно за праћење стања уља. Филтрирање и обрада уља могу уклонити влагу и загађиваче, враћајући својства уља и продужавајући животни век трансформатора. У многим случајевима, уље се може у потпуности заменити, враћајући трансформатор у скоро ново стање.

Поред уља и изолације, остале компоненте трансформатора се такође могу одржавати или заменити како би се продужио његов радни век. На пример, чауре, систем за хлађење и мењач славина могу се заменити или реновирати. Ова модуларност омогућава да се животни век трансформатора значајно продужи изван животног века његових појединачних компоненти. У Лугао-у дизајнирамо наш трансформатор уроњен у уље имајући на уму могућност одржавања. Наши трансформатори имају лак приступ критичним компонентама и стандардним интерфејсима за резервне делове. Ово осигурава да наши купци могу да одржавају своје трансформаторе у функцији деценијама.

5. Које су економске предности уљних трансформатора?

Док је почетни трошак трансформатора уроњеног у уље већи од трансформатора сувог типа, трансформатор са уљем нуди значајне економске предности у односу на његов радни век. Примарне економске предности су: мањи губици у раду, већа способност преоптерећења, дужи радни век и нижи трошкови одржавања. Ови фактори доприносе нижим укупним трошковима власништва (ТЦО) за трансформатор уроњен у уље током његовог радног века од 30-40 година.

Радни губици трансформатора су збир губитака у празном ходу (губици у језгру) и губитака у оптерећењу (губици у бакру). Губици без оптерећења су константни и зависе од материјала и дизајна језгра. Губици оптерећења варирају са квадратом струје оптерећења. Трошкови ових губитака током животног века трансформатора могу бити значајни, посебно у областима са високим ценама електричне енергије. Трансформатори потопљени у уље обично имају мање губитке у језгру од трансформатора сувог типа због супериорне ефикасности хлађења, што омогућава компактнији и ефикаснији дизајн језгра.

Већа способност преоптерећења трансформатора уроњеног у уље је још једна значајна економска предност. У мрежи, оптерећење је ретко константно. Постоје периоди врхунца и периоди ниске потражње. Трансформатор уроњен у уље може да поднесе краткорочна преоптерећења, омогућавајући предузећу да одложи улагање у нове капацитете. Могућност преоптерећења такође омогућава да трансформатор ради са већим просечним фактором оптерећења, смањујући потребу за додатним трансформаторима.

Дуг радни век трансформатора уроњеног у уље је велика економска предност. Трошкови замене трансформатора су значајни, укључујући цену новог трансформатора, цену инсталације и цену застоја. Продужењем радног века, комунално предузеће може да одложи ове трошкове.

Следећа табела даје резиме економских предности трансформатора уроњеног у уље у поређењу са трансформатором сувог типа:

Трансформатор уроњен у уље нуди најбољу економску вредност за комуналне електричне мреже. Мањи губици у раду, већа способност преоптерећења и дужи радни век више него надокнађују већи почетни трошак. У компанији Лугао, ми смо посвећени пружању наших купаца трансформаторима уроњеним у уље који пружају најбољу економску вредност, комбинујући високе перформансе са дуготрајном поузданошћу.

6. Често постављана питања (ФАК)

Питање 1: Колики је типичан животни век трансформатора уроњеног у уље?

Одговор: Добро дизајниран и правилно одржаван трансформатор уроњен у уље може имати век трајања од 30 до 40 година, ау неким случајевима и дужи. Век трајања је првенствено одређен стањем папирне изолације и изолационог уља. Редовно одржавање, укључујући испитивање уља и филтрацију, може значајно продужити радни век трансформатора. У Лугао Повер Цо., Лтд., дизајнирамо наш трансформатор уроњен у уље за дугорочну поузданост, са робусном конструкцијом и висококвалитетним материјалима.

Питање 2: Како се трансформатор уроњен у уље може поредити са трансформатором сувог типа у погледу заштите од пожара?

Одговор: Трансформатори потопљени у уље садрже запаљиву течност (уље), која представља опасност од пожара. Суви трансформатори се сматрају сигурнијим у погледу ризика од пожара јер су израђени од незапаљивих материјала. Међутим, ризик од пожара трансформатора уроњеног у уље може се ублажити кроз карактеристике дизајна као што су зидови од пожара, системи за гашење пожара и употреба мање запаљивих течности (као што су синтетички естри). Многа предузећа бирају трансформаторе уроњене у уље због њихових супериорних перформанси и поузданости, прихватајући већи ризик од пожара у замену за предности и примењују одговарајуће мере безбедности. Избор између ова два типа зависи од специфичне примене и безбедносних захтева локације.

Питање 3: Која је сврха уља у трансформатору уроњеном у уље?

Одговор: Уље у трансформатору уроњеном у уље има две основне функције: обезбеђује електричну изолацију између намотаја и резервоара и делује као расхладно средство. Висока диелектрична чврстоћа уља спречава електрични слом, а његова топлотна проводљивост му омогућава да апсорбује топлоту из језгра и намотаја и пренесе је на зидове резервоара. Уље такође обезбеђује чисто, инертно окружење за намотаје, штитећи их од влаге и кисеоника. Стање уља је критично за перформансе и дуговечност трансформатора.

Питање 4: Шта је анализа раствореног гаса (ДГА) и зашто је важна?

Одговор: Анализа раствореног гаса (ДГА) је дијагностичка техника која се користи за процену стања трансформатора уроњеног у уље. Уље садржи растворене гасове који настају различитим врстама кварова унутар трансформатора. Анализом састава и концентрације ових гасова могуће је идентификовати врсту и тежину квара. ДГА је суштински алат за спречавање кварова и продужење радног века трансформатора. Препоручује се да се ДГА обавља у редовним интервалима, обично годишње или два пута годишње.

Питање 5: Која су еколошка разматрања за трансформаторе уроњене у уље?

Одговор: Примарна брига за животну средину код трансформатора уроњених у уље је могућност изливања нафте, која може загадити тло и воду. Да би се овај ризик ублажио, трансформатори су опремљени системима за задржавање, као што су јаме за сакупљање уља. Поред тога, постоји растући тренд према употреби биоразградивих и мање запаљивих изолационих течности, као што су синтетички естри, који имају мањи утицај на животну средину. Одлагање коришћеног трансформаторског уља мора се одвијати у складу са еколошким прописима. У Лугао Повер Цо., Лтд., посвећени смо еколошки одговорној производњи и нудимо трансформаторе са синтетичким естарским течностима и робусним дизајном отпорним на цурење.

7. Закључак

Трансформатор уроњен у уље је неоспоран радни коњ у комуналној електроенергетској мрежи. Његова врхунска поузданост, ефикасно управљање топлотом, дуг радни век и повољна економичност чине га пожељним избором за комуналне компаније широм света. Уље обезбеђује есенцијалну електричну изолацију и хлађење, омогућавајући трансформатору да ради ефикасно и поуздано у најзахтевнијим условима. Могућност праћења стања трансформатора кроз испитивање уља и одржавања трансформатора током његовог дугог радног века чини га поузданим средством. Док постоје друге технологије, као што су трансформатори сувог типа, трансформатор уроњен у уље остаје доминантна технологија за апликације високог напона и велике снаге. Доказана евиденција о перформансама трансформатора, у комбинацији са његовом способношћу да се одржава и обнавља, осигурава да ће он наставити да буде окосница електричне мреже у деценијама које долазе.

У Лугао Повер Цо., Лтд., производимо висококвалитетне трансформаторе уроњене у уље више од две деценије. Наши трансформатори су дизајнирани да испуне највише стандарде перформанси, поузданости и ефикасности. Посвећени смо пружању наших купаца најбољим могућим производима и услугама, и позивамо вас да нас контактирате како бисте сазнали више о нашим решењима за трансформаторе уроњене у уље.

Контактирајте Лугао Повер Цо.,Лтд. данасда сазнате више о нашим решењима трансформатора уроњених у уље за ваше комуналне апликације електричне мреже.
