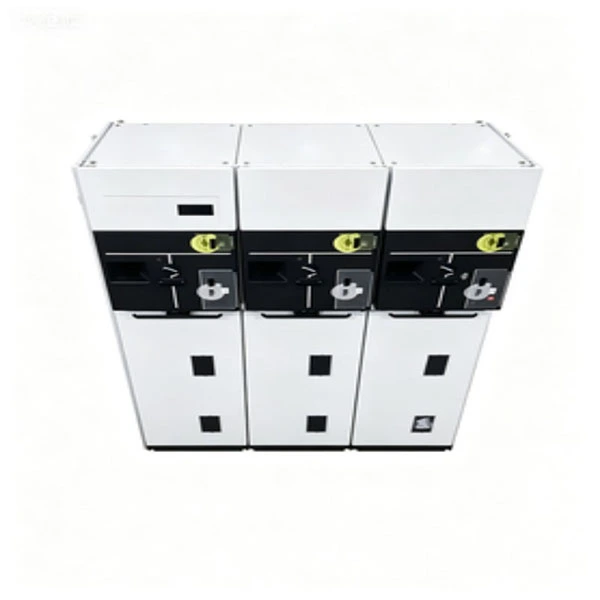

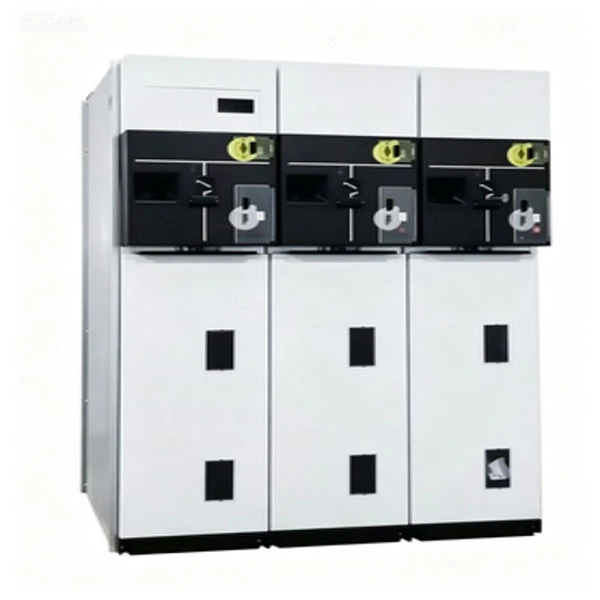

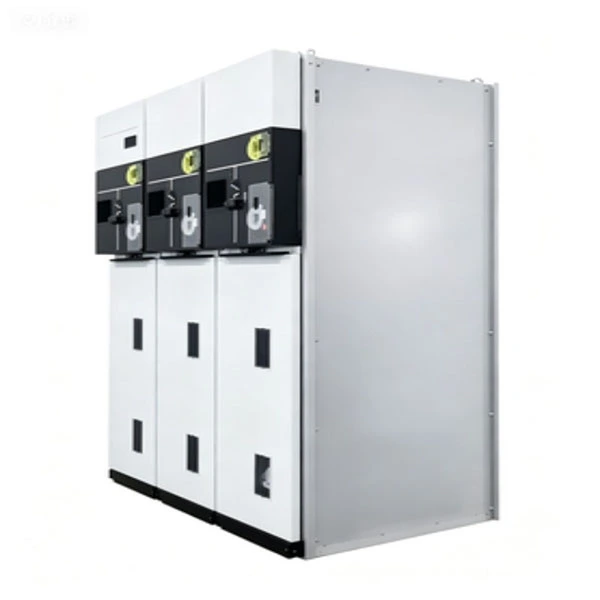

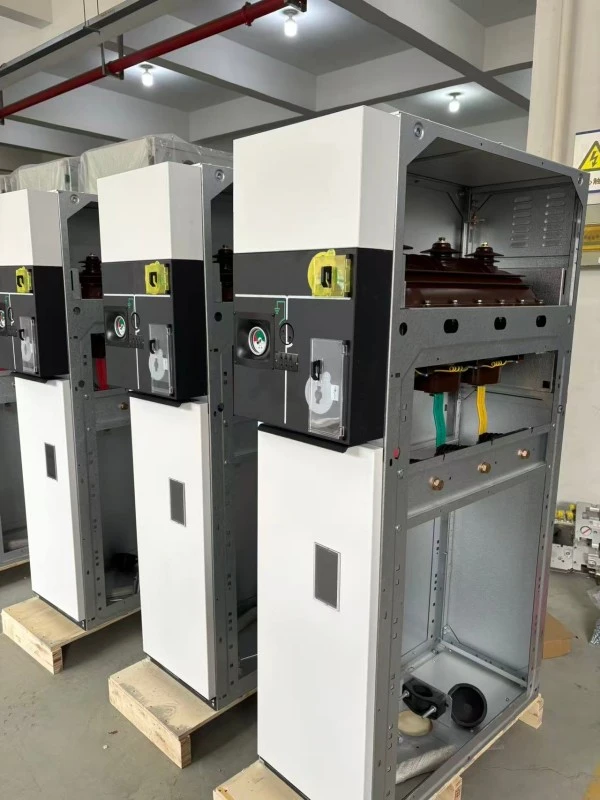

Компактан запечаћен, потпуно изолован РМУ

Компактни запечаћени потпуно изоловани РМУ (Прстен Главна јединица) је фабрички састављена, типски испитана метална расклопна јединица. Интегрише прекидаче оптерећења, вакуумске прекидаче, осигураче и прекидаче за уземљење у један потпуно заптивени и потпуно изоловани резервоар од нерђајућег челика.

шта то ради?

Повезује и изолује струјне петље у секундарним дистрибутивним мрежама (6кВ–24кВ)

Обезбеђује изолацију кварова и пребацивање петље за високопоуздане електричне мреже

За разлику од традиционалних ваздушно изолованих РМУ-а, овај компактни запечаћени потпуно изоловани РМУ користи СФ6 или еколошки прихватљив изолациони гас као примарни изолациони медијум, елиминишући улазак влаге, накупљање прашине и продор животиња --- што га чини идеалним за приобална, пустињска, висока и јако загађена подручја.

Опис производа

Наш компактни запечаћени потпуно изоловани РМУ је главна јединица у облику прстена нове генерације развијена за градску дистрибуцију електричне енергије, индустријске паркове, ветро/соларне електране и инфраструктурне пројекте као што су аеродроми и центри података. Називни напон се креће од 12кВ до 24кВ, са називном струјом од 630А за главне сабирнице и 125А за кола заштићена осигурачима.

Основне техничке карактеристике:

1. Потпуно запечаћен резервоар од нерђајућег челика (ИП67 степен заштите)

2. СФ6 гасна изолација (или алтернативни еколошки прихватљив гас)

3. Класификација унутрашњег лука ИАЦ АФЛР 20кА/1с

4. Механички век: до 5.000 операција за прекидаче оптерећења

5. Интегрисани одељци за повезивање каблова са вучним растерећењем

6. Опциони даљински управљач и СЦАДА интеграција

7. Компактни запечаћени потпуно изоловани РМУ не захтева унутрашње чишћење или грејање против кондензације, што драстично смањује трошкове одржавања у поређењу са расклопним апаратима отвореног типа.

Параметар производа (Спецификација)

Карактеристике производа и примена

Кључне карактеристике

1. Потпуно запечаћен, потпуно изолован --- Без утицаја влаге, слане магле, прашине или малих животиња.

2. Компактна структура --- Ширина типично 350–450 мм по јединици, уштедајући до 50% простора.

3. Дизајн отпоран на лук --- У складу са ИАЦ АФЛР 20кА/1с, осигуравајући сигурност оператера.

4. Без одржавања 20+ година --- Нема потребе за чишћењем, сушењем или допуном гаса у нормалним условима.

5. Видљиви прекид ---Опциони прозор за посматрање положаја прекидача за прекид оптерећења.

6. Висока механичка поузданост --- Механизам од нерђајућег челика са запечаћеним лежајевима.

7. Паметно спреман --- Може бити опремљен ПТ, ЦТ и моторизованим оперативним механизмима за аутоматизацију.

Сценарији апликација

● Градске мреже за дистрибуцију електричне енергије --- Стамбени комплекси, пословне зграде, болнице, дата центри.

● Пројекти обновљиве енергије --- Станице за подизање ветротурбина, линије за прикупљање соларних фарми.

● Изградња инфраструктуре --- Аеродроми, метрои, тунели, луке.

● Привремено и хитно напајање---Мобилне подстанице, градилишта.

● Индустријске зоне---Фабрике које захтевају високу поузданост и ниско одржавање.

Питања и одговори

П1: Како компактни запечаћени потпуно изоловани РМУ ради у приобалном окружењу са високом влажношћу?

О: Одлично. Пошто потпуно изоловани РМУ користи потпуно затворен резервоар од нерђајућег челика са заштитом ИП67, влага не може ући у одељак за изолацију. Нису потребни грејачи против кондензације. Ово је велика предност у односу на расклопну опрему отвореног типа, која често пати од унутрашњих прескока у регионима са високом влажношћу.

П2: Која је стопа цурења гаса? Да ли треба да допуњавам током његовог животног века?

О: Наш производни процес укључује испитивање цурења хелијума како би се осигурала стопа цурења мања од 0,1% годишње. У нормалном раду није потребно допуњавање гаса у року од 30 година. Аларм ниског притиска је укључен као опциона функција за рано упозорење.

П3: Да ли је компактни запечаћени потпуно изоловани РМУ безбедан од пожара?

О: Да. Резервоар је направљен од нерђајућег челика дебљине 2 мм, а испитивање унутрашњег лука осигурава да се у ретким случајевима унутрашњег квара задржи лук без избацивања врућих гасова напред или са стране. За апликације осетљиве на ватру (нпр. болнице, центри података), нудимо и опциони премаз за пасивну заштиту од пожара.

П4: Могу ли да интегришем овај РМУ са својим постојећим СЦАДА системом?

О: Апсолутно. Компактни РМУ подржава моторизоване радне механизме, помоћне контакте и комуникационе модуле (РС485, Модбус, ИЕЦ 61850 опционо). Положај, грешка и статус притиска у реалном времену могу се даљински пратити.

П5: Која је разлика између вашегРМУи традиционални ваздушно изоловани ормари?

О: Традиционални ваздушно изоловани ормари захтевају редовно чишћење, велике размаке и грејање против кондензације. Наш компактни запечаћени потпуно изоловани РМУ елиминише све ове захтеве — мањи отисак, већу поузданост и ниже укупне трошкове власништва током 10–20 година.

П6: Да ли нудите 12-месечну гаранцију?

О: Да, нудимо стандардну гаранцију од 12 месеци од датума испоруке, са могућношћу продужења на 24 или 36 месеци по уговору о плаћеном сервису. Током гарантног рока, све грешке у производњи се поправљају или замењују бесплатно.

Детаљи производње

Резервоар и процес заптивања

Резервоар компактног запечаћеног потпуно изолованог РМУ-а је произведен од нерђајућег челика АИСИ 304 дебљине 2 мм, ласерски заварен и тестиран на цурење на хелијум. Заптивање користи двоструке О-прстенове направљене од хидрогенизоване нитрилне гуме (ХНБР), која одржава еластичност преко 30 година без старења или пуцања. Све чауре су ливене од епоксида са уграђеним штитницима како би се елиминисало делимично пражњење.

Изолација и прекид лука

The load-break switch operates in SF6 gas at 0.04–0.05 MPa relative pressure. The puffer-type arc extinguishing design ensures interruption of up to 630A load current and making/breaking of cable charging currents. Optional vacuum circuit breaker modules are available for transformer protection, integrated with current-limiting fuses to form a "combo" unit.

Оперативни механизам

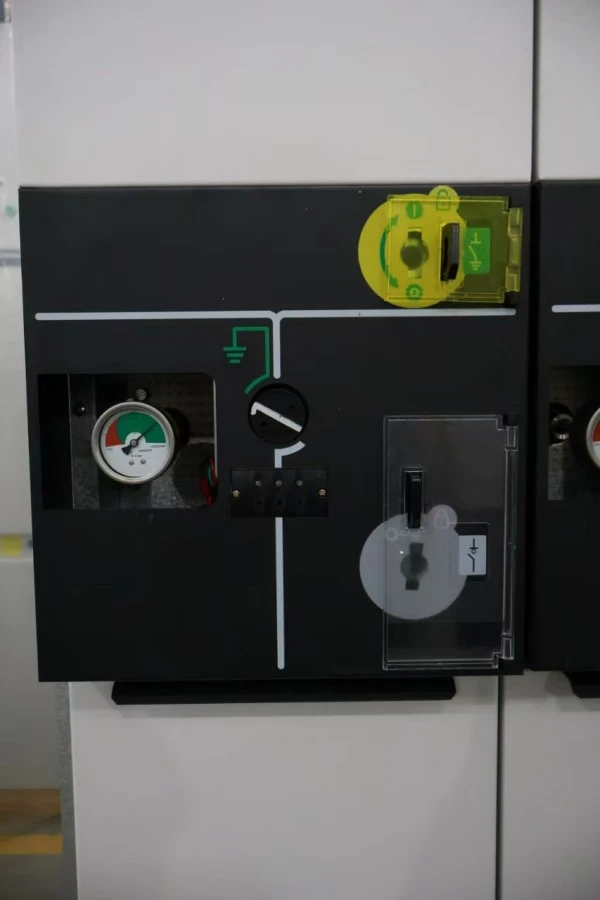

Прекидач са три положаја (затворено / отворено / уземљено) покреће механички механизам са опругом са јасним индикатором положаја. Сви покретни делови су затворени унутар резервоара, елиминишући оксидацију и накупљање прашине. Предњи панел укључује механичке блокаде које спречавају:

1. Затварање уземљења када је прекидач оптерећења затворен

2. Отварање поклопца одељка за каблове када је прекидач за уземљење отворен

Кабловска веза и уземљење

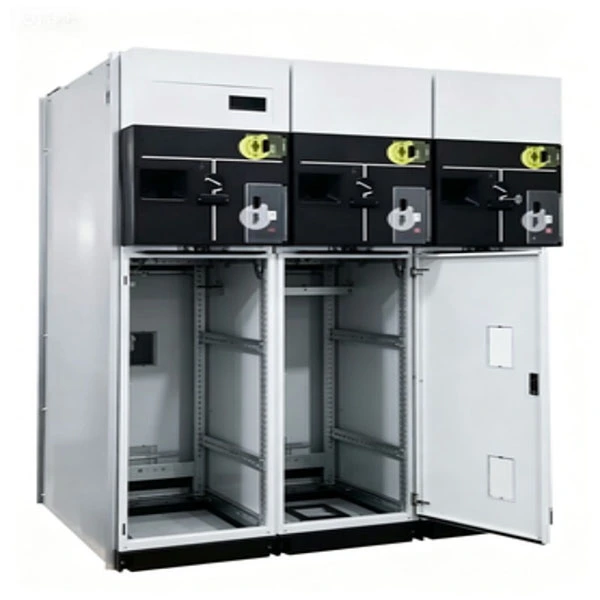

Преграде за каблове су дизајниране за појединачне или паралелне каблове са потпорним конусом. Стандардне кабловске кутије прихватају термоскупљајуће или хладно скупљајуће завршетке. Интегрисана бакарна шипка за уземљење пролази кроз све јединице, са двоструким тачкама уземљења ради усаглашености са сигурношћу.

Осигурање квалитета и тестирања

Сваки компактни запечаћени потпуно изоловани РМУ пролази кроз рутинске тестове пре испоруке:

● Мерење отпора главног кола

● Тест отпорности на фреквенцију снаге (42кВ/1мин за 12кВ; 65кВ/1мин за 24кВ)

● Тест муње импулса (75кВ врх за 12кВ; 125кВ врх за 24кВ)

● Тест цурења гаса (масена спектрометрија хелијума)

● Тест механичког рада (200 циклуса)

● Мерење делимичног пражњења (<5пЦ)

● Верификација унутрашњег лука (тест типа, извршила лабораторија треће стране)

● Сви производи су у складу са ИЕЦ 62271-200, ГБ 3906, ГБ/Т 11022 и ГБ/Т 3804.

Паковање и достава

Паковање: Дрвени сандуци за извоз са пеном отпорном на ударце и баријером од влаге. Свака јединица је појединачно умотана у вакуум запечаћену пластику са кесама за сушење.

Додатна опрема: Ручица за руковање, комплет за уземљење, резервни О-прстенови, кабловске папучице и упутство за монтажу.

Достава: ФОБ Шангај или Нингбо. Стандардна испорука 25-35 дана након потврде поруџбине. Ваздушни транспорт доступан за хитне пројекте.
