RMU MV HV Insulated Switchgear Panel with VCB

Шта је то?

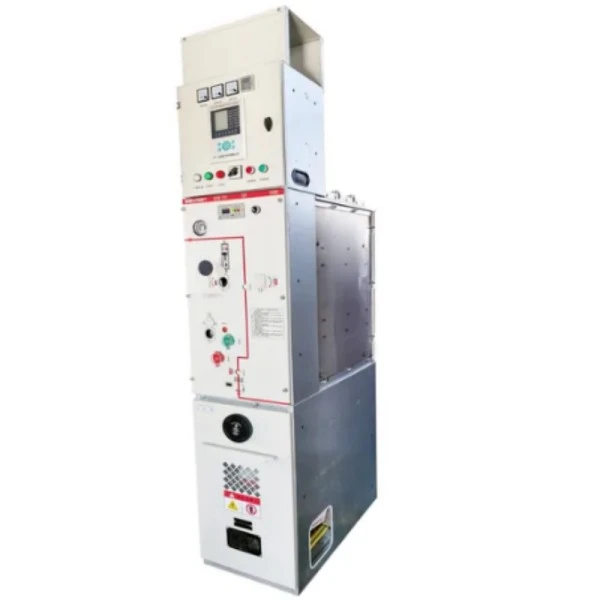

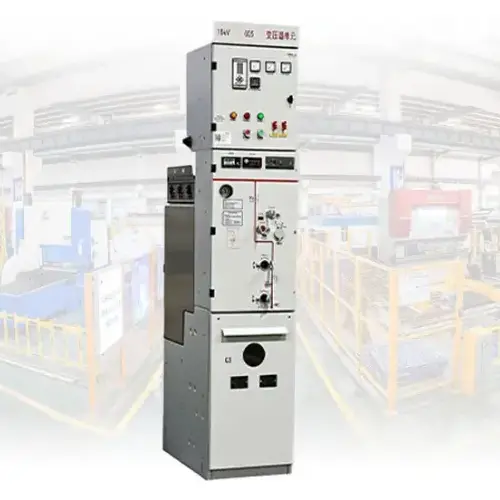

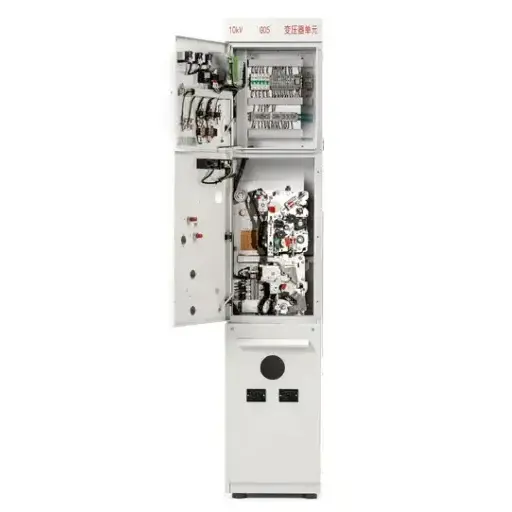

РМУ МВ ХВ изолована расклопна плоча са ВЦБ је фабрички монтиран, металом затворен електрични дистрибутивни уређај који комбинујеПрстен главне јединице (РМУ)функционалност са технологијом Вацуум Цирцуит Бреакер (ВЦБ). РМУ омогућава конфигурацију прстенасте мреже — снага може да тече из било ког смера, обезбеђујући континуитет снабдевања. ВЦБ, смештен у запечаћеном вакуумском прекидачу, гаси лукове у року од милисекунди када дође до квара.

РМУ (Ринг Маин Унит) се односи на компактни склоп склопних уређаја дизајниран за електричне мреже са петљама. За разлику од радијалних дистрибутивних система где један квар може да прекине напајање читавим низводним оптерећењима, РМУ вам омогућава да креирате прстенасту конфигурацију: снага може да тече из било ког смера. Када дође до квара на једној секцији, једноставно изолујете ту секцију док остатак мреже наставља да прима напајање из алтернативног извора.

ВЦБ (вакуумски прекидач) је срце заштитног система овог панела. Унутар затвореног вакуумског прекидача, прекидач може угасити електричне лукове у року од милисекунди када дође до квара. Пошто у прекидачу нема ваздуха или уља, лук се гаси скоро тренутно, минимизирајући оштећење низводне опреме и продужавајући животни век контакта.

МВ ХВ изоловани разводни уређај означава да овај производ ради у опсегу средњег до високог напона (обично 12кВ до 40,5кВ) и користи напредну технологију изолације—било СФ6 гас или чврсти диелектрик—да изолује делове под напоном од околине.

Шта то може учинити?

1. Контрола дистрибуције енергије – Укључите/искључите кола ручно или преко СЦАДА-е

2. Заштита од квара – прекидне струје кратког споја до 31,5кА

3. Мрежна изолација – Безбедно уземљите одлазне каблове за одржавање

Овај панел омогућава комуналним предузећима, индустријским постројењима и комерцијалним зградама да постигну скоро нулте застоје уз одржавање апсолутне безбедности особља. Свака РМУ МВ ХВ изолована расклопна плоча са ВЦБ је направљена да ради у најтежим окружењима.

Параметар производа (Спецификација)

Карактеристике производа и примена

Кључне карактеристике

Интегрисана ВЦБ заштита --- За разлику од стандардних РМУ са осигурачима, наша РМУ МВ ХВ изолована расклопна плоча са ВЦБ обезбеђује прекид пуне вредности квара. Вакумски прекидач не захтева одржавање током свог животног века.

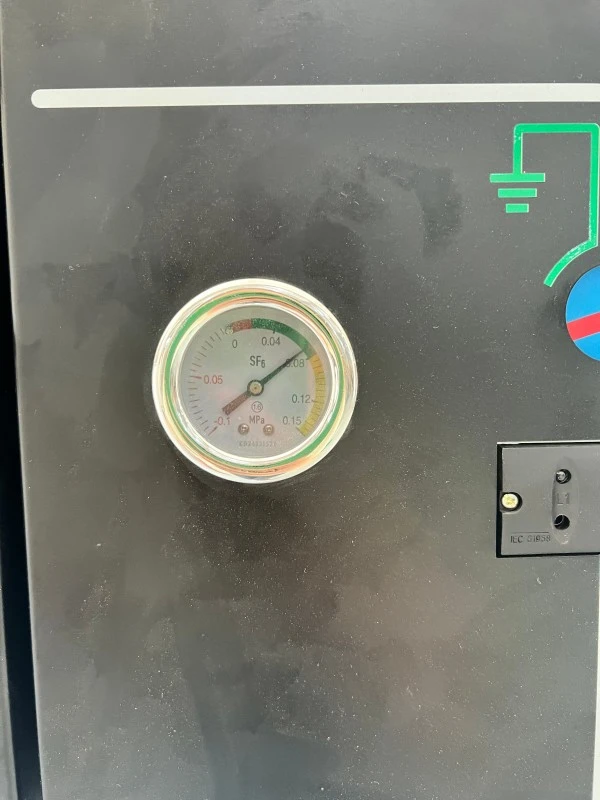

Запечаћени СФ6 изолациони резервоар --- Сви делови под напоном су смештени у резервоар од нерђајућег челика од 3 мм са <0,1% годишњег цурења. Без чишћења, без испитивања изолације, без излагања прашини или сланој магли.

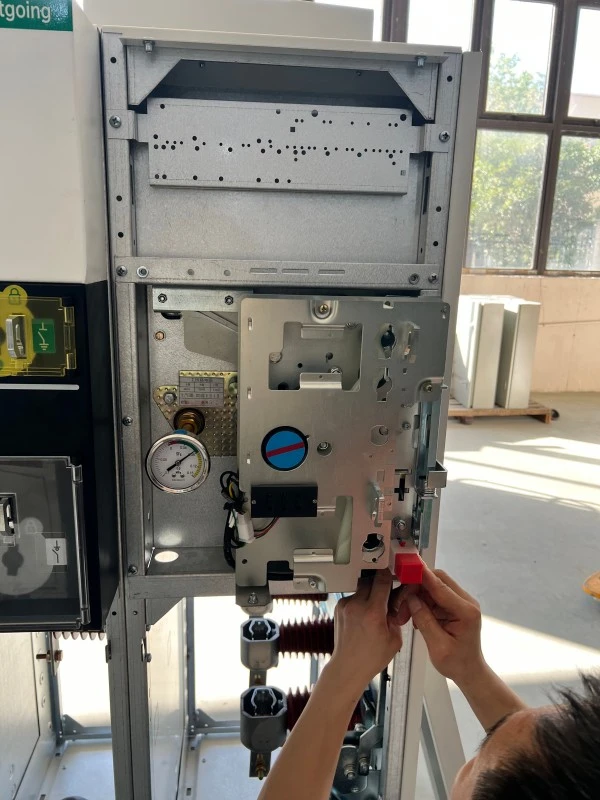

Тропозицијски прекидач-растављач нуди спојене, искључене и уземљене позиције са механичким блокирањем како би се спречиле нетачне секвенце.

Отпорност на унутрашњи лук---Тестирано на 20кА/1с са растерећењем притиска који усмерава вруће гасове даље од оператера.

Компактан отисак --- Заузима 30-50% мање подне површине од ваздушно изолованих разводних уређаја, идеално за подстанице са ограниченим простором.

Даљинско надгледање --- Стандардни помоћни контакти плус опциона Модбус или ИЕЦ 61850 комуникација.

Апликације

● Градска дистрибуција електричне енергије (подрумске трафостанице, комерцијални комплекси)

● Ветроелектране и соларне фарме (издрже вибрације, екстремне температуре)

● Индустријска постројења (челик, цемент, петрохемија)

● Центри података (захтеви за радни период за ниво ИИИ/ИВ)

● Железничке вучне подстанице (25кВ системи)

● Рударство (прашњава, влажна средина)

Питања и одговори функције

П: Како се ВЦБ разликује од прекидача за прекид оптерећења?

О: Прекидач оптерећења прекида само нормалне струје оптерећења. ВЦБ у овој РМУ МВ ХВ изолованој расклопној табли са ВЦБ прекида струје квара до 31,5 кА у милисекундама, користећи вакуумски прекидач без јонизујућег медијума.

Детаљи производње

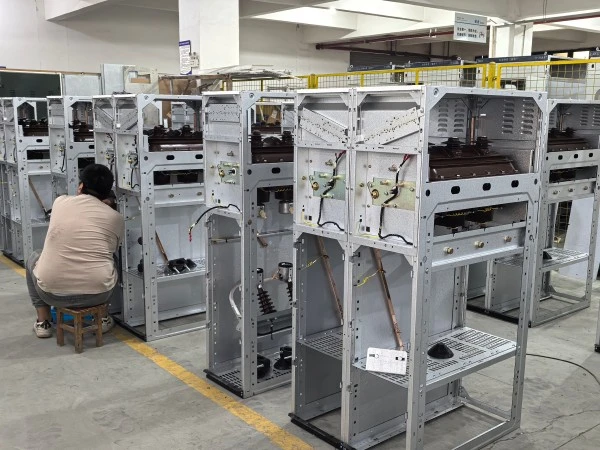

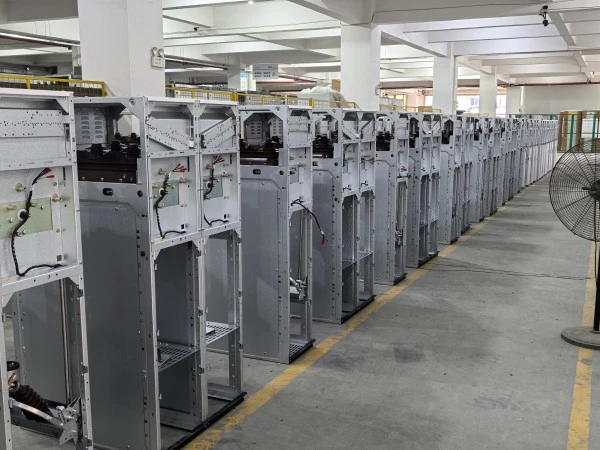

Процес производње

● Израда резервоара --- Ласерски резани нерђајући челик 316Л, заварен роботом, прегледан рендгенским зракама, тестиран притиском на 0,4 МПа током 24 сата.

● Склоп вакуумског прекидаца --- Сваки прекидац се подвргава високонапонском тесту од 70 кВ АЦ и мерењу отпора контакта.

● Обрада СФ6---резервоар евакуисан до <10Па, затим напуњен гасом СФ6 (>99,97% чистоће, тачка росе <-50°Ц). Халогени њушкач проверава све заптивке.

● Тестирање --- Тестови механичке издржљивости (1.000 циклуса), диелектричне (70 кВ/1 мин), делимичног пражњења (<5пЦ) и унутрашњег лука (20кА/1с).

Осигурање квалитета и сертификати

Зашто одабрати Лугао Повер?

РМУ са ВЦБ вс РМУ са осигурачем

Генерално, ВЦБ РМУ се препоручују за системе дистрибуције електричне енергије средњег и великог капацитета који захтевају честе операције пребацивања, напредну заштиту и даљински надзор. РМУ са осигурачима су исплативо решење за заштиту трансформатора и мање дистрибутивне мреже са релативно стабилним оптерећењем.

Паковање, испорука и постпродаја

Паковање

1. Унутрашњи омотач ВЦИ филма + облога од пене + сандук од шперплоче од 9 мм

2. Притисак СФ6 смањен на 0,05 МПа за транспорт

Након продаје и гаранције

1. Гарантни период: 12 месеци од пуштања у рад или 18 месеци од испоруке, шта год наступи прво.

2. Покривеност: Дефекти материјала/израде, допуна СФ6 за цурење >0,5% годишње, губитак вакуума ВЦБ.

3. Изузеци: Неправилна инсталација, виша сила, неовлашћене модификације, потрошни материјал.

Услуге:

1. Бесплатно даљинско решавање проблема (24-часовни одговор)

2. Отпрема резервних делова у року од 48 сати (регионална складишта)

3. Доступна продужена гаранција (2, 3 или 5 година)

Често постављана питања

П1: Можете ли да пружите извештаје о испитивању типа и ФАТ?

О: Да. Доступни су извештаји о испитивању типа ИЕЦ. Фабричко тестирање у нашој фабрици у Зхејиангу је добродошло. Инспекција треће стране (СГС, БВ) доступна о трошку купца.

П2: Како се захтеви у вези са гаранцијом решавају на међународном нивоу?

О: Пошаљите фотографије/видео записе е-поштом наlugaoteam@lugaoelectric.com. Дијагноза на даљину у року од 24 сата. За кварове покривене осигурањем, бесплатно ћемо послати резервне делове.

П3: Колики је очекивани радни век ове РМУ МВ ХВ изоловане расклопне плоче са ВЦБ?

О: Резервоар за СФ6 и сабирнице: 30 година. ВЦБ прекидац: 10.000 операција или 30 година. Ремонт механизма: 15-20 година. Укупан век трајања: 25-30 година уз правилно одржавање.

П4: Које услове плаћања прихватате?

О: Купци први пут: 30% Т/Т унапред, 70% пре испоруке. Утврђени купци: 20% Т/Т + 80% против копије Б/Л. Л/Ц на виђењу прихваћен.

П5: Може ли се РМУ МВ ХВ изолована расклопна плоча са ВЦБ-ом користити на великој надморској висини?

О: Стандардни дизајн ≤2000м. Верзија за велику надморску висину (повећано пузање, већи притисак СФ6) доступна до 3500м. Инжењеринг по мери за >3500м.
