Еколошки прихватљива гасна изолација РМУ

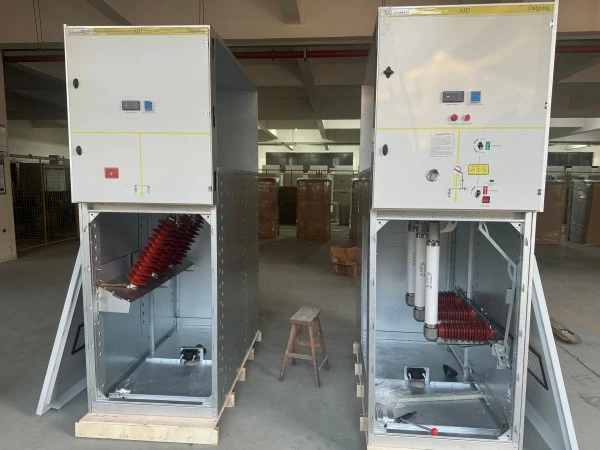

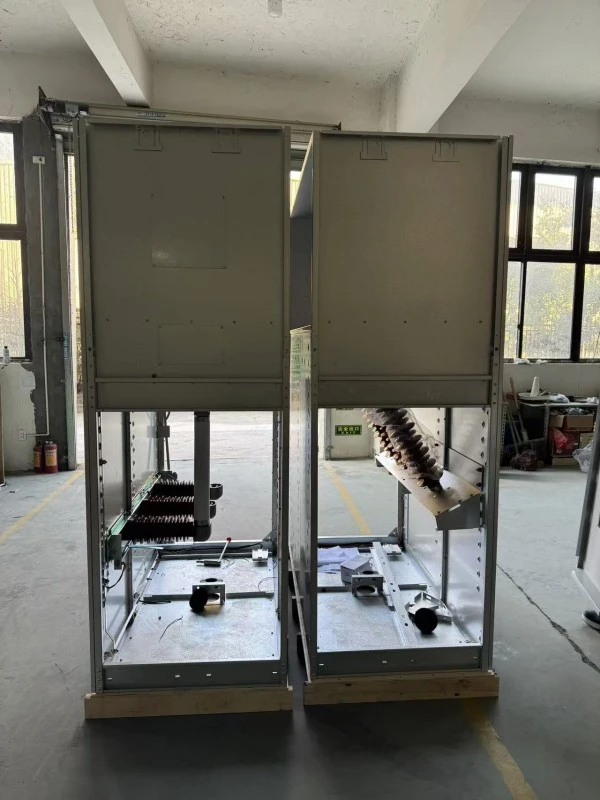

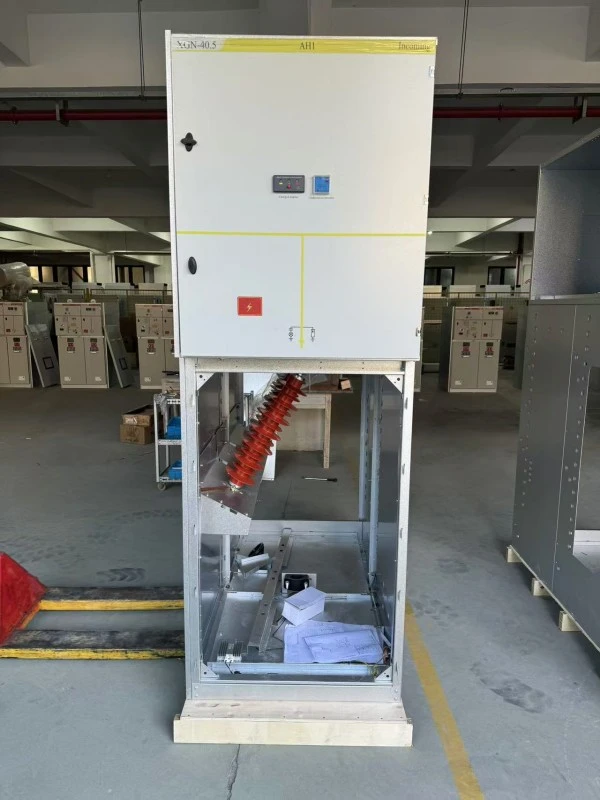

Еколошки прихватљива гасна изолација РМУ (Прстен Главна јединица) је фабрички састављена, запечаћена, металом затворена расклопна опрема средњег напона (до 24кВ) која користи еколошки прихватљиву мешавину гаса као примарни изолациони медиј и медијум за гашење лука --- уместо чистог СФ6. За разлику од традиционалних СФ6 РМУ који имају висок потенцијал глобалног загревања (ГВП = 23.500), СФ₆ има ГВП од приближно 24.300 према тренутним референтним подацима ЕУ. Лугао Повер-ов ецо-РМУ користи или синтетички ваздух, мешавину Н₂/СФ₆ (са мање од 10% СФ6) или гас на бази флуорокетона (Ц5-ФК). Ови гасови су нетоксични, незапаљиви и имају ГВП испод 1 (за синтетички ваздух) или испод 600 (за Ц5-ФК), у поређењу са 23,500 за чисти СФ6.

Предности производа

Зашто изабратиЛугао ПоверЕцо-Гас РМУ преко СФ6 алтернатива?

Карактеристике производа

Листа функција са техничким објашњењима

Детаљи производње

Како Лугао Повер производи Ецо-Гас РМУ

Свака еколошки прихватљива гасна изолација РМУ се производи у нашем објекту са сертификатом ИСО 9001:2021 и ИСО 14001 у Венџоуу, Кина. Производни процес је посебно прилагођен за руковање еко гасом – различито од производних линија СФ6.

Корак по корак производни процес

1. Израда резервоара

● 3мм нерђајући челик (АИСИ 304) – ласерски рез, роботски савијен, заварен аутоматизованим МИГ процесом.

● 100% детекција цурења хелијума: резервоар потопљен у вакуумску комору; Тест распршивањем хелијума – брзина цурења <1×10⁻⁶ мбар·Л/с (20к строжије од ИЕЦ захтева).

2. Склоп компоненти

● Механизам прекидача са три положаја састављен у чистој просторији (Класа 100.000).

● Бакарни контакти посребрени (дебљине 15 μм) – обезбеђују ниску контактну отпорност (<30 μΩ).

● Механизам затварача – нерђајући челик, са брегастим погоном.

3. Вакумска обрада

● Резервоар загрејан на 80°Ц под вакуумом (<10 Па) током 8 сати – уклања влагу (циљ <10ппм).

● Спречава унутрашњу кондензацију и квар диелектрика.

4. Пуњење еко-гасом

● Смеша гаса припремљена у наменској станици за мешање (тачност ±1%).

● За мешавину Ц5-ФК: Ц5-ФК (флуорокетон) + ЦО₂ + О₂ (у траговима).

● Притисак пуњења: 0,04 МПа релативно на 20°Ц.

● Сваки резервоар има серијски број са ознаком састава гаса.

5. Завршно електрично испитивање

● Издржљива фреквенција напајања: 42кВ/1мин (12кВ јединице).

● Импулс муње: 75кВ врх (1,2/50μс).

● Делимично пражњење: <5пЦ на 1,2Ур (12кВ = 14,4кВ тест напон).

● Мерење контактног отпора: Забележено на сертификату о испитивању.

● Тест механичког рада: 50 циклуса отварања/затварања – без промене притиска гаса.

6. Верификација блокаде

● Све механичке блокаде тестиране са шиљцима мерача – мерење силе је снимљено.

7. Паковање

● Јединица пуњена гасом заптивена транспортним поклопцем на вентилу.

● Манометар заштићен поклопцем од пене

Прекретнице контроле квалитета

Сервис и гаранција након продаје

Гарантни период:

12 месеци од датума пуштања у рад или 18 месеци од датума испоруке (шта год се прво догоди).

Покривено гаранцијом:

1. Сви механички делови (механизам прекидача, блокаде, прекидач за уземљење, индикатори)

2. Интегритет резервоара за гас (цурење због грешке у производњи)

3. Примарни и секундарни контакти

4. Састав еко-гаса (ако фабричко пуњење одступа од сертификата)

5. Манометар и монитор густине

Није покривено:

1. Оштећење услед неправилног складиштења или инсталације (нпр. испуштање јединице)

2. Спољна корозија услед агресивног окружења (нпр. хемијско постројење)

3. Акти природе (земљотрес, поплава, гром)

4. Потрошни материјал (осигурачи, индикаторске лампице, батерије)

Често постављана питања

П1: Који гас се тачно користи у еколошки прихватљивој гасној изолацији РМУ?

О: Лугао Повер нуди две опције:

● Опција А (економична): мешавина Н₂ + 10% СФ₆ – ГВП ≈ 2.350 (и даље 90% ниже од чистог СФ₆).

● Опција Б (зелена премија): Ц5-ФК (флуорокетон) + ЦО₂ + О₂ – ГВП < 600, без ПФАС, погодно за пројекте који желе да смање ослањање на СФ₆ изолационе гасове са високим ГВП.

Оба су нетоксична, незапаљива и одобрена од стране ИЕЦ 62271-200.

П2: Да ли су перформансе гаса идентичне са СФ6?

О: Да, при истом радном притиску (0,04-0,05 МПа), диелектрична чврстоћа и способност гашења лука су еквивалентни. Наш еколошки прихватљив РМУ пролази тестове истог типа као и СФ6 јединице: отпорност на 42 кВ, стварање кратког споја од 20 кА и 50 механичких операција.

П3: Шта се дешава ако гас цури? Да ли је опасно за раднике?

О: Еколошки гас није токсичан (за разлику од СФ6 који може да произведе токсичне нуспроизводе под лучењем). Међутим, велика цурења у скученим просторима могу истиснути кисеоник. РМУ компаније Лугао Повер укључује аларм ниског притиска. Ако се активира, проветрите просторију пре уласка. Сам гас је безбедан за удисање у малим количинама (слично ЦО₂ пражњењу из апарата за гашење пожара).

П4: Могу ли допунити гас локално ако је потребно?

О: Резервоар је запечаћен доживотно --- никада не би требало да га пуните под нормалним условима (стопа цурења <0,1% годишње). Међутим, ако је вентил оштећен, Лугао Повер обезбеђује комплете за допуну са тачном мешавином гаса. Не препоручујемо коришћење локалног СФ6 – то би нарушило сврху заштите животне средине.

П5: Да ли је ваша еколошки прихватљива гасна изолација РМУ скупља од СФ6?

О: Почетна цена куповине је отприлике 8-12% већа због мешавине гаса и наменске производне линије. међутим:

1. Избегавате будуће трошкове поврата СФ6

2. Квалификујете се за пореске олакшице за зелену градњу (нпр. у Сингапуру, ЕУ).

3. Многа комунална предузећа сада плаћају премију за разводне апарате без СФ6 у бодовању набавке.

4. Преко 20-годишњег животног циклуса, Лугаов еко-РМУ је неутралан у погледу трошкова или је јефтинији.

П6: Које сертификате поседује овај РМУ?

О: Потпуна испитивања типа ИЕЦ 62271-200 (кема сертификована). Додатно:

● ИСО 14001 (управљање животном средином у производњи)

● ЦЕ ознака

● Кинески ГБ/Т 3906

П7: Могу ли да накнадно опремим постојећи СФ6 РМУ панел са еко-гасом?

О: Не, систем за руковање гасом, заптивке и подешавања притиска су различити. Међутим, Лугао Повер'сгасно изоловани РМУима исте спољне димензије и размак сабирница као већина стандардних СФ6 РМУ. Ово омогућава замјену без грађевинских радова.

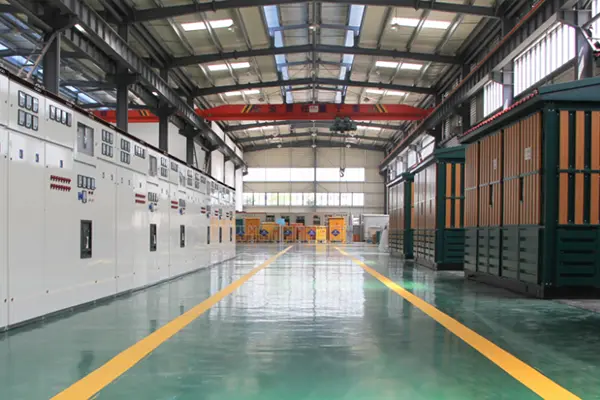

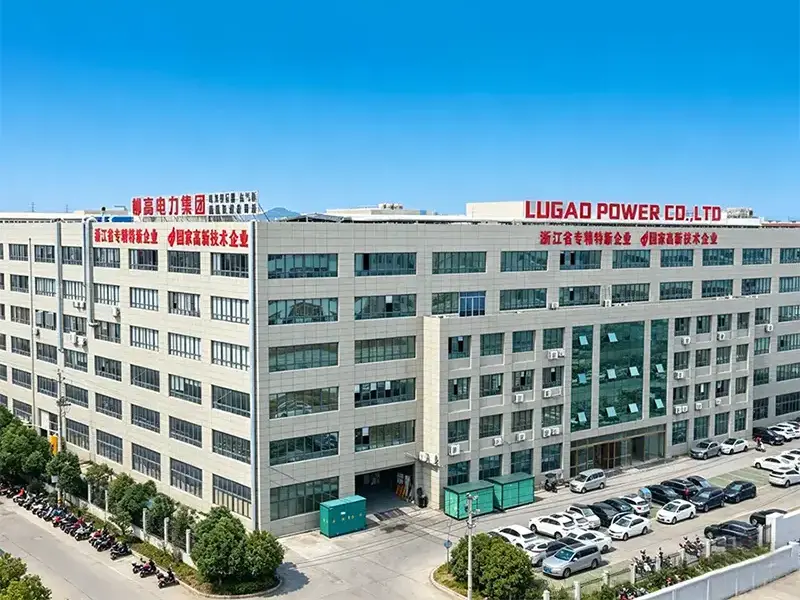

Фабрика Лугао
