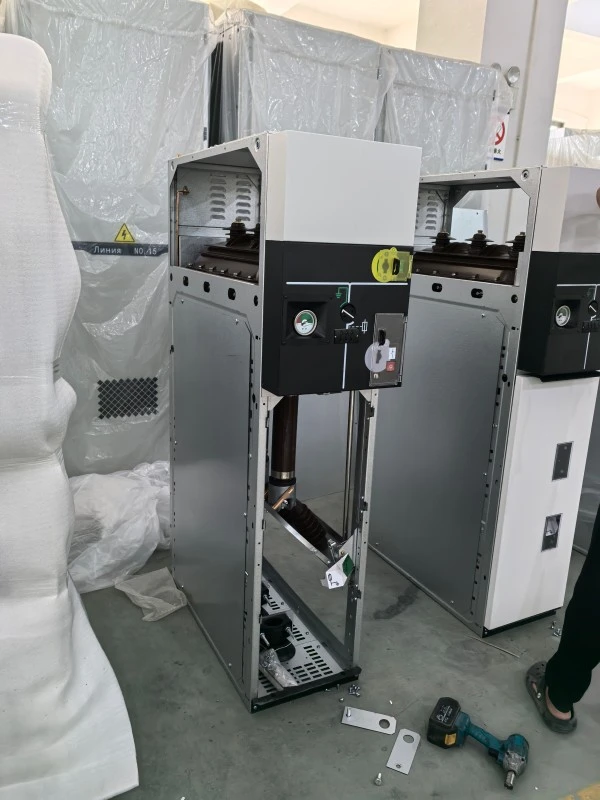

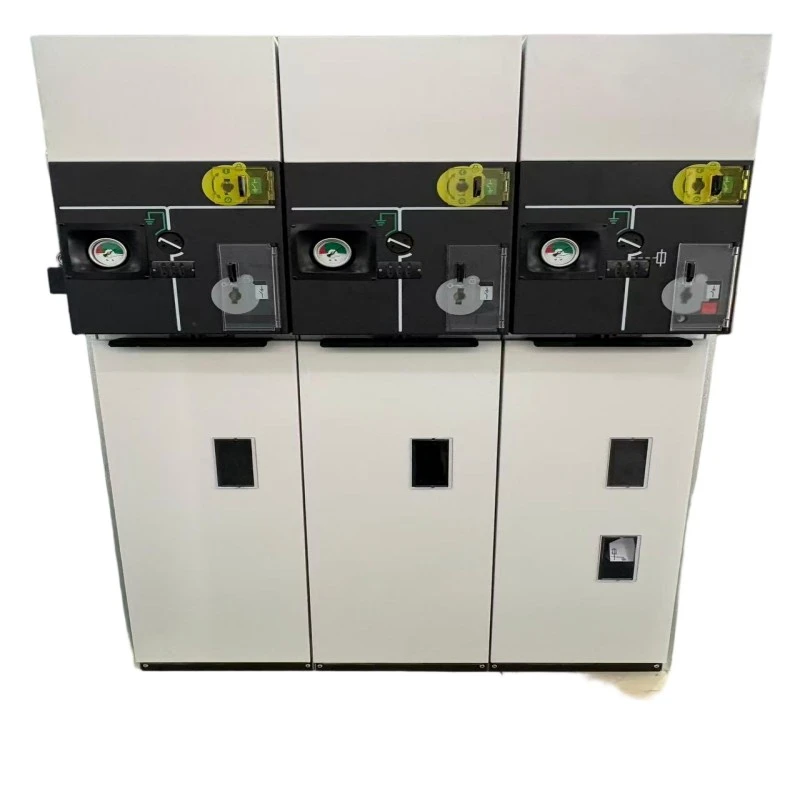

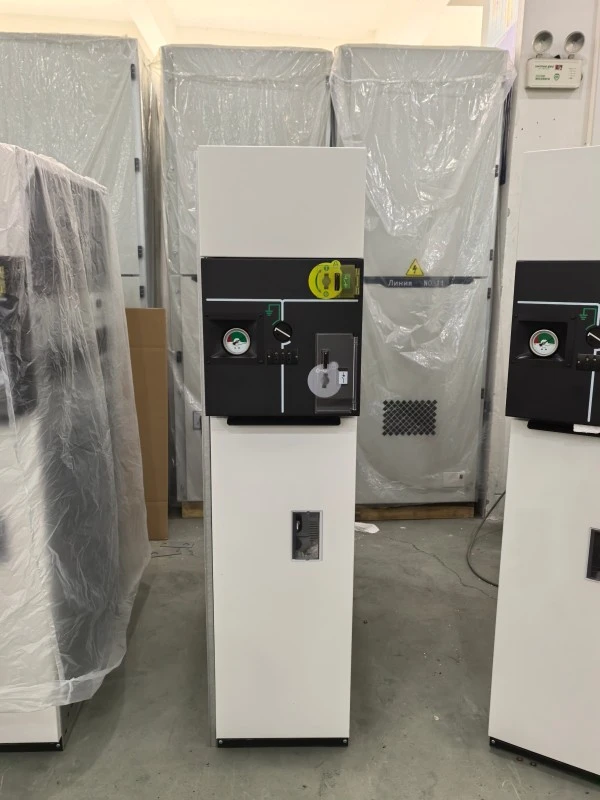

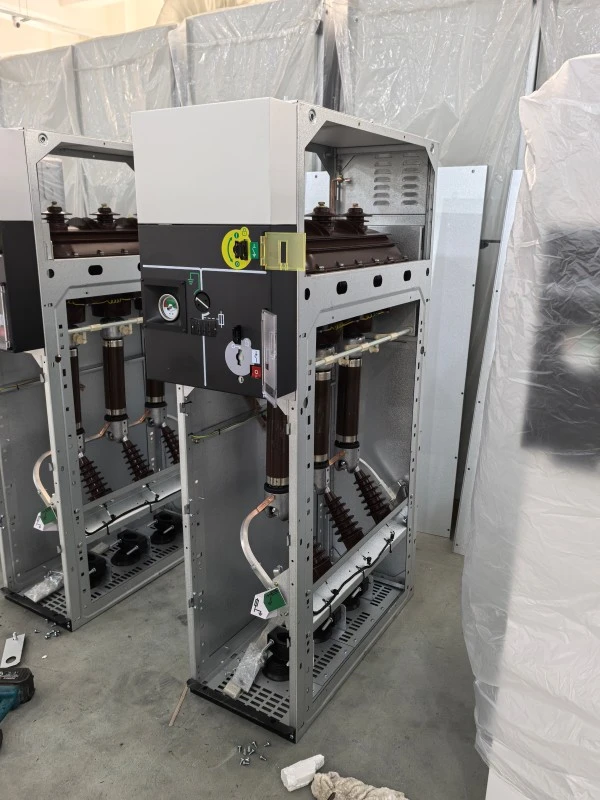

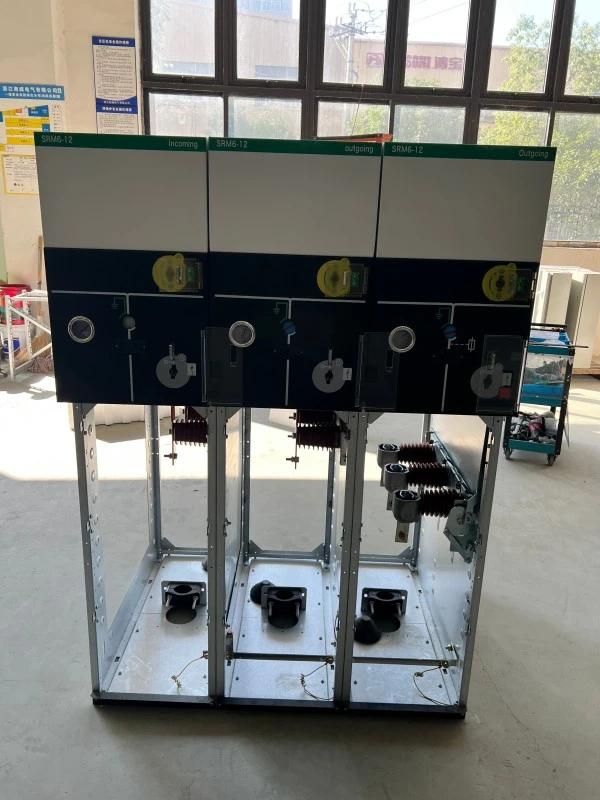

Лов Гас Интерлоцк Систем метално затворен РМУ

Метално затворен РМУ систем блокаде ниске количине гаса (Прстен Главна јединица) је фабрички склопљена, типски испитана расклопна јединица пројектована за средњенапонске дистрибутивне мреже (до 24кВ). Комбинује технологију гаса са изолацијом СФ6 или без СФ6 са механичким и електричним системом блокаде ниског притиска гаса.

Шта ради:

РМУ безбедно повезује, изолује и штити трансформаторе и кабловска кола у прстенастим мрежама. „Систем блокаде ниске количине гаса“ аутоматски спречава рад (затварање или уземљење) када унутрашњи притисак гаса падне испод безбедних прагова – елиминишући ризик од унутрашњег стварања лука због недовољне диелектричне чврстоће. Конструкција затворена металом пружа робусну физичку заштиту и електромагнетну заштиту.

Кључне функције:

● Прављење/разбијање терета

● Рад прекидача за уземљење са блокадом

● Заштита струје квара (са осигурачем или релејем)

● Аларм ниског притиска гаса и блокада

● Видљива изолација испод металног кућишта

Сваки РМУ Лов Гас Интерлоцк Систем метално затворен од Лугао Повер је у складу са стандардима ИЕЦ 62271-200 и ГБ/Т 3906, обезбеђујући беспрекорну интеграцију у паметне мреже.

Параметар производа (Спецификација)

Карактеристике производа и примена

Основне карактеристике (са одељком за питања и одговоре)

Карактеристика 1: Механизам за блокирање ниског притиска гаса

Спречава затварање или уземљење када је густина гаса недовољна.

Механичка брава + повратна информација о помоћном контакту за РТУ.

Карактеристика 2: Метално затворен, потпуно затворен резервоар

Резервоар од нерђајућег челика са ласерским заваривањем.

Нема спољних делова под напоном.

Карактеристика 3: Интегрисана механичка/електрична блокада

●Прекидач оптерећења – прекидач уземљења – ланац блокаде предњег поклопца.

Одредбе за закључавање и катанац.

Карактеристика 4: Компактан и модуларни дизајн

Ширина до 375 мм по јединици.

Прошириво са обе стране.

Карактеристика 5: Гасни систем погодан за одржавање

Самозаптивни вентили; манометар са зоном ниског притиска означеном црвеном бојом.

Апликације

1. Секундарне дистрибутивне мреже (стамбени и пословни комплекси)

2. Станице за прикупљање енергије од ветра/соларне енергије (прилагодљивост на животну средину)

3. Просторије за разводне уређаје чворишта за пуњење ЕВ

4. Резервни фидери центра података

5. Прстенасте мреже индустријских постројења

Питања и одговори --- Функција производа Дубоко зарон

П1: Да ли блокада ниског гаса утиче на нормалну брзину рада?

О: Не. Под нормалним притиском, блокада је провидна. Само када дође до цурења гаса (нпр. због старења заптивке) брава се активира --- обично након 10+ година. Додаје нулто кашњење током рутинског пребацивања.

П2: Који је типичан интервал допуне гаса?

О: За верзију СФ6, >20 година под нормалним условима. Ниска блокада гаса ће покренути аларм много пре критичног нивоа, омогућавајући планирано одржавање.

П3: Да ли је систем блокаде ниског гаса у металном затвореном РМУ погодан за аутоматизацију паметне мреже?

О: Апсолутно. Свака јединица има помоћне контакте за аларм ниске количине гаса, статус закључавања и положај прекидача --- компатибилан са ИЕЦ 61850 преко РТУ-а.

Детаљи производње

Процес производње

●Лугао Повер Цо., Лтд. производи сваки Лов Гас Интерлоцк Систем метал затворенРМУу чистој просторији класе 100.000 за пуњење гасом. Кључни производни кораци:

1. Ласерско сечење резервоара и роботско заваривање---тест цурења хелијума (<1×10⁻⁶ мбар·Л/с).

2. Вакуумско сушење и дегазирање --- садржај влаге ≤10ппм.

3. Склоп механичке блокаде --- тест издржљивости од 5000 циклуса.

4. Ниска калибрација блокаде гаса --- коришћењем прецизних прекидача притиска и зупчастих механизама.

5. Завршно електрично испитивање---издржљивост фреквенције снаге (42кВ/1мин за 12кВ јединице).

6. Јединствени серијски број --- који се може пратити до сертификата о сировинама.

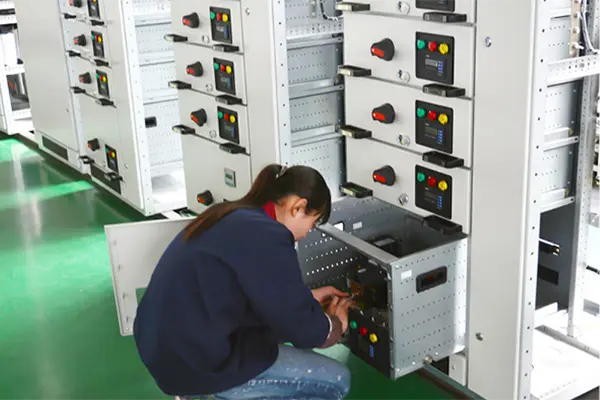

Контрола квалитета

Сваки РМУ пролази кроз 100% фабрички тест прихватања (ФАТ) по ИЕЦ-у.

●функција блокаде протока гаса верификована на три тачке притиска: нормалан, аларм, блокада.

Мерење делимичног пражњења <5пЦ на 1,2Ур.

Сертификати и осигурање квалитета

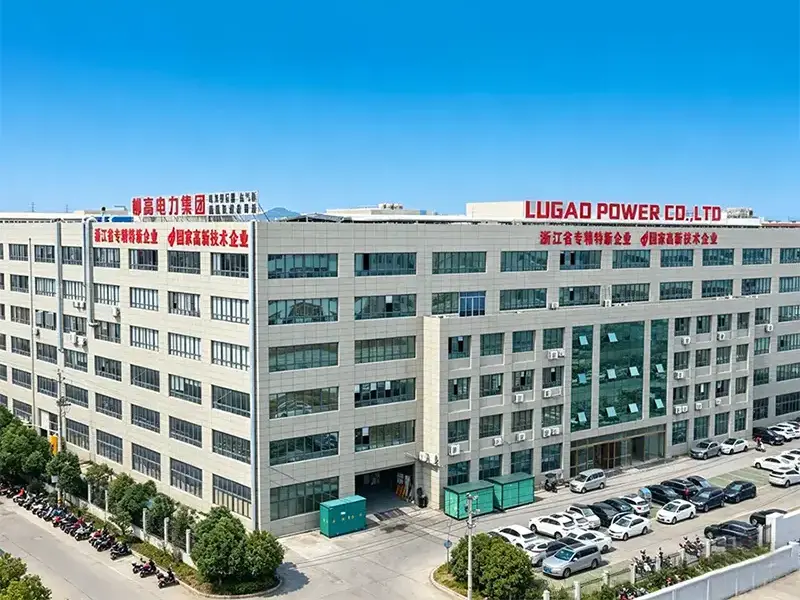

Зашто изабрати Лугао Повер Цо., Лтд.?

● 15+ година у расклопним уређајима средњег напона.

● Подршка током животног циклуса – резервни делови гарантовани 10 година.

● Инжењеринг по мери – додајте даљински надзор ниске количине гаса, грејач или ЦТ.

„Када од Лугаоа купите метални РМУ са Лов Гас Интерлоцк Систем, добијате не само производ, већ и партнера у безбедности мреже.“

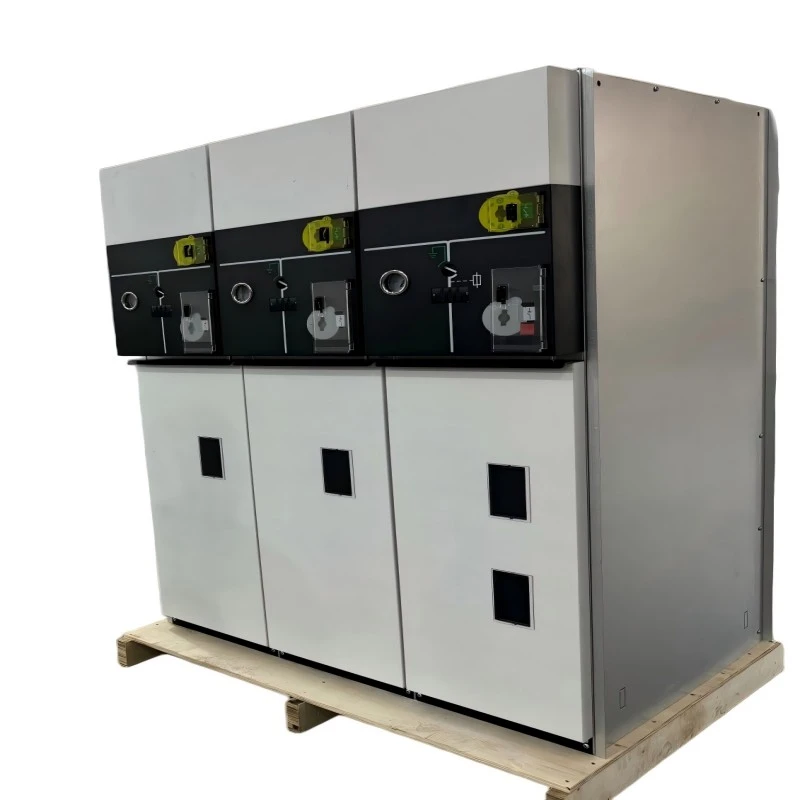

Паковање и достава

Паковање

1. Појединачни РМУ: Запечаћен у антистатичкој ПЕ врећици + средство за сушење.

2. Јастучење: 30мм ЕПЕ пена унутар дрвеног сандука.

3. Спољни сандук: Термички обрађена шперплоча (ИСПМ-15 усаглашена за извоз).

4. Означавање: ломљиво, центар гравитације, налепница напуњена гасом, упозорење о блокади.

Достава

1. Лука: Шангај / Нингбо.

2. Време испоруке: 25 радних дана за стандардне 630А јединице (поруџбина узорка 15 дана).

3. Документи за отпрему: листа паковања, комерцијална фактура, товарни лист, извештаји о испитивању, сертификат о калибрацији блокаде.

Напомена о транспорту гаса

Јединице пуњене СФ6 или еко-гасом се испоручују као „неопасна роба“ према УН 3166 (машине са гасом). Сви вентили заптивени и заштићени.

ФАК

П1: Који је гарантни период за метално затворен РМУ са Лов Гас Интерлоцк Систем?

О: Лугао Повер обезбеђује 12 месеци од датума пуштања у рад или 18 месеци од испоруке (у зависности од тога шта је раније). Механизам блокаде са ниским гасом је покривен 5 година.

П2: Може ли се блокада ниског гаса заобићи у хитним случајевима?

О: Не-по дизајну. Заобилажење би поразило сигурност. Уместо тога, обезбеђујемо привремени комплет за допуну гаса за враћање притиска у року од 30 минута. Увек пратите лоцкоут-тагоут.

П3: Да ли пружате обуку за инсталацију?

О: Да. Нудимо бесплатно видео навођење на даљину и обуку на лицу места за наруџбине веће од 10 јединица.

П4: Како да проверим функцију блокаде ниског гаса пре инсталације?

О: Користите тест порт на монитору густине гаса. Полако испуштајте гас – на прагу аларма (0,03 МПа) чућете релеј аларма; на прагу блокаде (0,02МПа) погонска осовина прекидача се механички блокира. Ово је демонстрирано у нашем фабричком видеу.

П5: Да ли је овај РМУ компатибилан са гасом без СФ6?

О: Да. Лугао Повер нуди систем за блокаду са ниским нивоом гаса, метално затворен РМУ са мешавином Н2/СФ6 (70%/30%) или гасом на бази Ц4-ФН. （Прагови гасног медијума и блокаде су конфигурисани у складу са изабраним изолационим системом.）Прагови међусобног притиска се поново израчунавају за сваки тип гаса.
