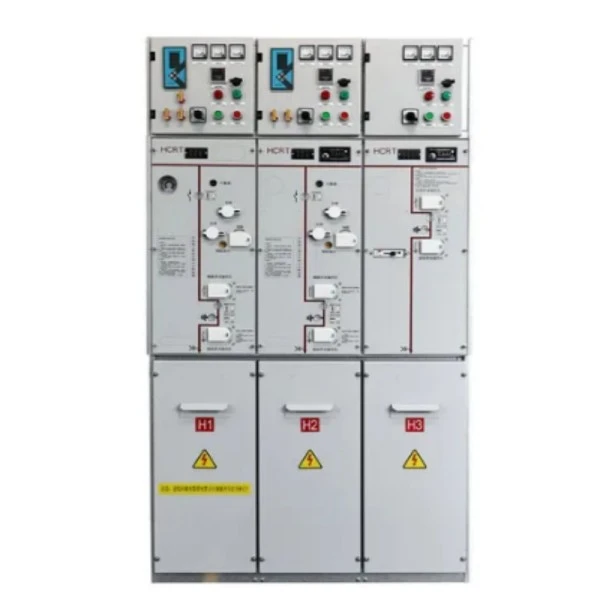

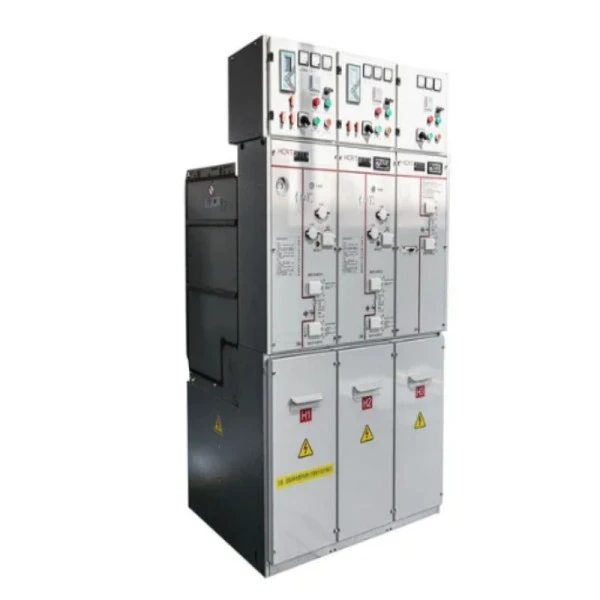

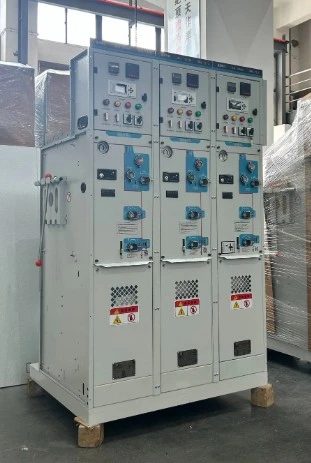

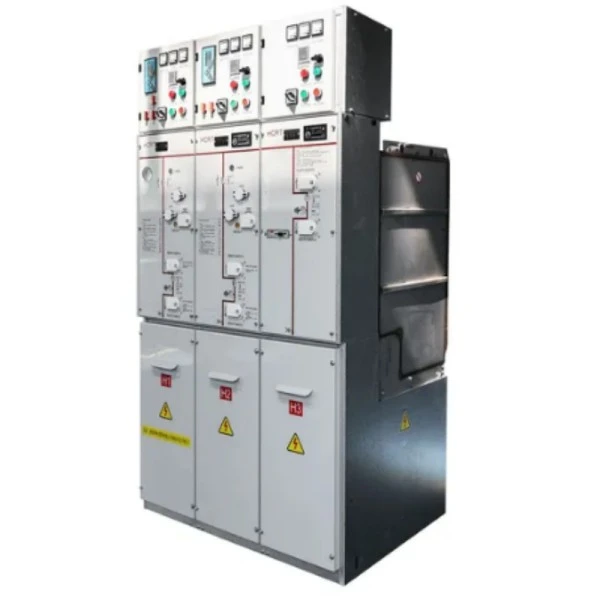

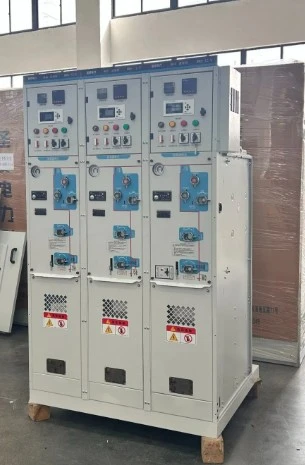

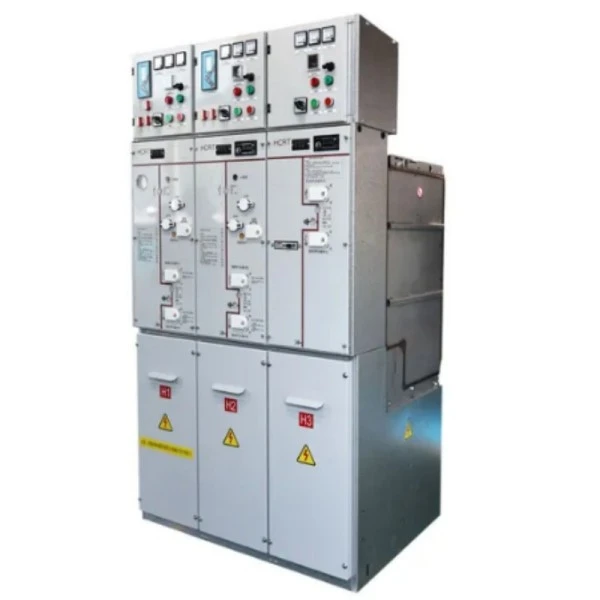

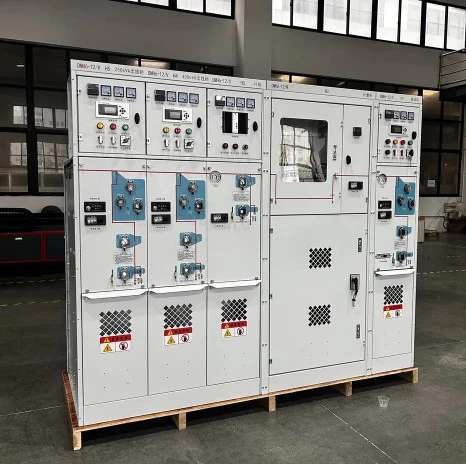

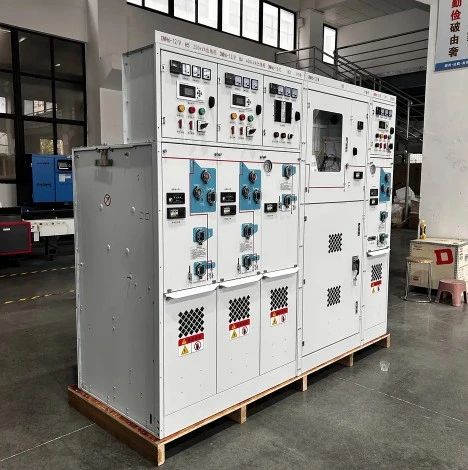

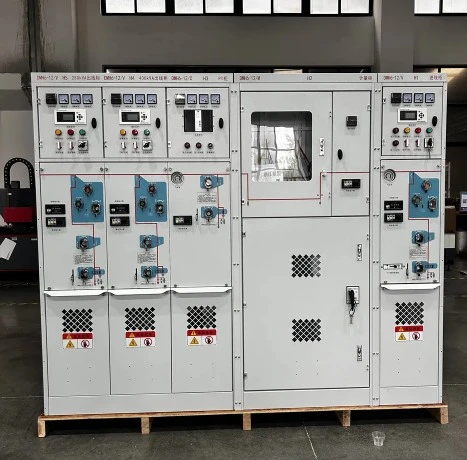

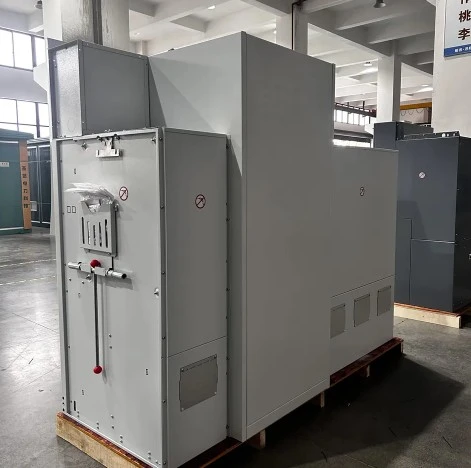

35кв средњенапонски Сф6 запечаћени разводни уређај

35кВ средњенапонски СФ6 заптивени разводни уређај је фабрички монтиран, металом затворен електрични уређај који користи гас сумпор хексафлуорид (СФ6) као изолациони медијум и медијум за гашење лука. За разлику од конвенционалних расклопних уређаја отвореног типа, сви делови под напоном --- укључујући прекидач, растављач и прекидач за уземљење --- су херметички затворени унутар резервоара од нерђајућег челика напуњеног гасом СФ6 под контролисаним притиском.

Шта то може учинити?

Првенствено, ова 35кВ средњенапонска СФ6 затворена расклопна јединица је одговорна за пријем, дистрибуцију и контролу електричне енергије у 35кВ енергетским мрежама. Штити трансформаторе, моторе и фидере од преоптерећења, кратких спојева и пролазних пренапона. Када дође до квара, СФ6 прекидач гаси лук у року од неколико милисекунди, обезбеђујући минимално оштећење опреме низводно. Поред тога, омогућава даљинско пребацивање и праћење статуса у реалном времену, што га чини основном компонентом модерних паметних мрежа. У суштини, замењује гломазне ваздушно изоловане разводне уређаје (АИС) у апликацијама где је простор ограничен или су услови околине тешки.

Предности производа

Приликом процене 35кВ средњенапонских СФ6 затворених расклопних уређаја, решење Лугао Повер-а истиче се кроз пет главних предности:

1. Ултра-висока поузданост: Пошто гас СФ6 обезбеђује супериорну диелектричну чврстоћу (отприлике 3 пута већу од ваздуха), унутрашње компоненте су имуне на прашину, влагу, слану маглу и загађење. Ово резултира изузетно ниском стопом отказа—мање од 0,1% током десет година рада.

2. Компактан отисак: Запечаћени дизајн драстично смањује међуфазни и међуфазни размак. Типична Лугао 35кВ СФ6 прстенаста главна јединица заузима само 1,2 м² по фидеру, у поређењу са 3,5 м² за АИС. Ово омогућава комуналним и индустријским постројењима да се накнадно уграде или прошире у оквиру постојећих зграда.

3. Рад без одржавања: Пошто сви покретни делови раде у сувом, запечаћеном СФ6 окружењу, нема потребе за редовним чишћењем, подешавањем контакта или тестирањем отпора изолације. Једина препоручена провера је очитавање мерача притиска гаса једном у шест месеци. Током радног века од 20 година, ово штеди до 70% оперативних трошкова.

4. Побољшана безбедност за особље: Метално затворен, заварени резервоар је оцењен за задржавање унутрашњег лука (ИАЦ) до 50кА/1с. Чак и под унутрашњим кваром, вентил за смањење притиска усмерава вруће гасове у безбедан издувни канал - никада према оператеру. Све блокаде су у складу са ИЕЦ 62271-200.

5. Перформансе у свим временским условима: Од -40°Ц у алпским подстаницама до +55°Ц у пустињским соларним фармама, ова 35кВ средњенапонска СФ6 затворена расклопна јединица ради без смањења снаге. Унутар кућишта није потребно грејање у траговима или климатизација.

Карактеристике производа

● Лугао Повер 35кВ средњенапонска СФ6 затворена расклопна опрема садржи следеће специфичне техничке карактеристике:

1. Заварени резервоар од нерђајућег челика: дебљине 3 мм, квалитета 316Л, тестиран на цурење хелијума на мање од 0,1% годишње. Нема заптивки или О-прстенова изложених атмосфери.

2. Прекидач са три положаја: Интегрисани прекидач оптерећења, растављач и прекидач за уземљење у једном механизму. Механичка блокада спречава нетачне операције секвенце.

3. Манометар СФ6 (са компензацијом температуре) : Омогућава истинито очитавање притиска без обзира на температуру околине. Зелена зона = 0,12–0,14 МПа (апсолутно). Алармни контакти ниског притиска доступни за даљински надзор.

4. Опција вакуумског прекидача: За заштиту фидера, уграђени вакуумски прекидач са спољном изолацијом од СФ6 комбинује високу прекидну моћ вакуума са изолационом снагом СФ6. Називна струја прекида кратког споја: 31,5кА.

5. Одељак за каблове: Велики предњи поклопац који се може уклонити омогућава лак приступ за постављање кабловске папучице. Погодно за једножилне бакарне или алуминијумске каблове до 500 мм².

6. Магнетни или опружни актуатор: Доступан или као магнетни актуатор (за 100.000 механичких операција) или као механизам са опругом са акумулираном енергијом (за пројекте осетљиве на трошкове).

7. Мимичка магистрала предњег панела: Јасан, угравиран једнолинијски дијаграм са ЛЕД индикаторима за положај прекидача, статус уземљења и притисак СФ6.

8. Помоћни контакти: 6НО + 6НЦ, називни за 220В ДЦ, директно покретани са главног вратила (без брега за клизање).

Примена производа

Свестраност 35кВ средњенапонских СФ6 заптивених расклопних уређаја чини их погодним за следеће примене:

1. Ветроелектране: Користе се у бази сваке турбине или у колекторским прстеновима платформе на мору. Издржава вибрације, слани спреј и скучене просторе.

2. Соларне ПВ електране: Инсталиране на излазу комбинатора и примарној страни трансформатора. Запечаћени дизајн спречава улазак прашине у пустињско окружење.

3. Индустријске подстанице: челичане, цементаре и петрохемијска постројења где континуирана производња захтева дуго време рада. СФ6 разводни уређај напаја велике моторе (3МВ–10МВ) и лучне пећи.

4. Дата центри: Пружа поуздано долазно напајање од 35 кВ резервним генераторима и УПС системима. Његова компактна величина оставља више простора на поду за ИТ полице.

5. Вучне трафостанице на железници: За електрифициране пруге на 27,5кВ или 35кВ системима. ТхеСФ6 разводни уређајподноси честа пребацивања (до 5.000 операција годишње) без хабања контакта.

6. Подземне подстанице: У градским центрима или комерцијалним комплексима где је земљиште прескупо. Расклопни уређај се може сложити у два нивоа унутар свода високог 2,5 м.

7. Комунална секундарна дистрибуција: Као прстенаста главна јединица (РМУ) за напајање стамбених блокова или малих индустријских паркова из 35кВ петље.

Стандарди са којима се придржавамо

Лугао Повер 35кВ средњенапонски СФ6 затворен разводни уређај је дизајниран и произведен у складу са међународним и индустријским стандардима како би се осигурала сигурност, поузданост и дуг радни век.

Детаљи производње

Свака јединица Лугао Повер 35кВ средњенапонске СФ6 затворене разводне опреме пролази кроз ригорозне производне кораке:

● Израда резервоара: Ласерски резане плоче од нерђајућег челика 316Л су роботско заварене у шаблону. Сви заварени спојеви се прегледају пенетрантом боје и рендгенским снимком на рупе. Сваки резервоар се затим тестира под притиском на 0,3 МПа (2*радни притисак) током 24 сата.

● Површинска обрада: Споља је фосфатована и обложена РАЛ 7035 епокси полиестер прахом (минимална дебљина 80 μм). Отпорност на слани спреј: 1.000 сати.

● Обрада СФ6 гаса: Након склапања свих унутрашњих компоненти (чахура, контаката, актуатора), резервоар се евакуише до < 10 Па. Затим се гас СФ6 чистоће >99,97% пуни до 0,12 МПа апсолутног. Тачка росе је проверена на < -50°Ц.

● Тест механичке издржљивости: Сваки радни механизам се 500 пута циклуса (отвори/затвори/уземљи) на испитном столу пре коначног склапања.

● Тест високог напона: 70кВ/1мин отпорни напон фреквенције напајања (суво) и 110кВ/1,2/50μс импулсни тест муње.

● Мерење делимичног пражњења: Мање од 5пЦ при 1,1× називном напону (38,5кВ). Мерено са широкопојасним ПД детектором.

● Детекција цурења: Сниффер сонда (халоген детектор) скенира сваки заварени шав и прирубницу чауре. Гарантована стопа цурења < 0,1% годишње.

● Следљивост: Свака расклопна јединица добија јединствени КР код. КР код се повезује са извештајем о фабричком тестирању укључујући криве испитивања притиска, нивое ПД и датум пуњења гаса.

СФ6 заптивени разводни уређај наспрам ваздушно изолован разводни уређај (АИС)

Често постављана питања (ФАК)

П1: Колико често треба допунити 35кВ средњенапонску СФ6 затворену расклопну опрему?

О: У нормалним условима, стопа цурења је испод 0,1% годишње. При почетном пуњењу од 0,12 МПа, било би потребно више од 20 година да се спусти на праг аларма (0,10 МПа). Препоручујемо да проверавате манометар сваких 6 месеци. Допуна обично није потребна у року од годину дана гаранције осим ако не дође до квара заптивке.

П2: Да ли је СФ6 гас штетан по животну средину? И да ли Лугао нуди алтернативе?

О: СФ6 има висок потенцијал глобалног загревања (ГВП = 23,500). Међутим, Лугао 35кВ средњенапонски СФ6 заптивени разводни уређај користи мање од 2 кг по јединици, а наш запечаћени дизајн резервоара практично елиминише емисије. За пројекте који захтевају зелени гас, нудимо опционо пуњење „зеленог гаса“ (Ц5-ФК) са 99% нижим ГВП-ом, али са мало смањеном оценом изолације.

П3: Може ли оворазводни уређајкористити на отвореном без додатног кућишта?

О: Да, 35кВ средњенапонски СФ6 заптивени разводни уређај има ИП67 оцену за затворени резервоар и ИП4Кс за нисконапонски одељак. Међутим, за директну спољашњу инсталацију, препоручујемо да наручите опцију „хауба отпорна на временске услове“ (додаје ИП54 оцену целој кабини). У супротном, инсталирајте га унутар основног киоска или зграде подстанице.

П4: Да ли једногодишња гаранција покрива сам СФ6 гас?

О: Да, ако се потврди цурење (користећи мехур од сапунице или тест детектора) током гарантног периода, Лугао ће бесплатно испоручити резервну боцу за гас и поново запечатити прикључак. However, if the leak results from physical damage (e.g., a forklift hitting the tank), the repair is billable.

П5: Могу ли да накнадно уградим удаљени СЦАДА интерфејс на ову расклопну јединицу?

О: Све јединице долазе са стандардним 6НО+6НЦ помоћним контактима спремним за повезивање на РТУ или ПЛЦ. За напредни надзор, нудимо опциони плуг-ин модул са Модбус РТУ (РС485) или ИЕЦ 61850 (Етернет) излазима, који пружа податке о притиску СФ6, положају прекидача и радном бројачу у реалном времену.
