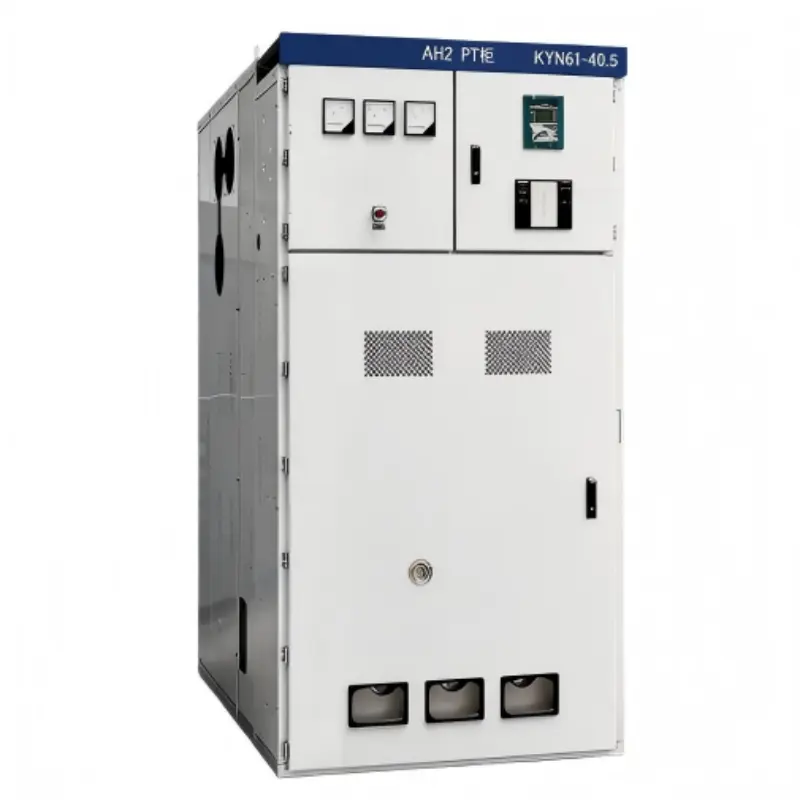

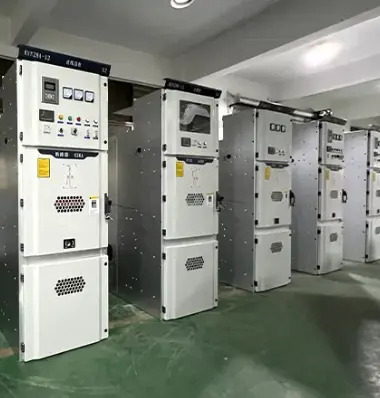

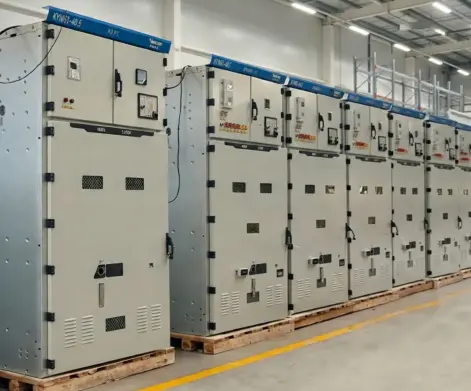

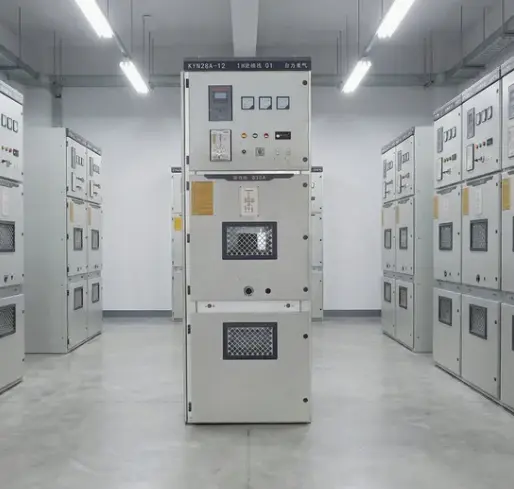

КИН високонапонска ваздушно изолована централна расклопна опрема

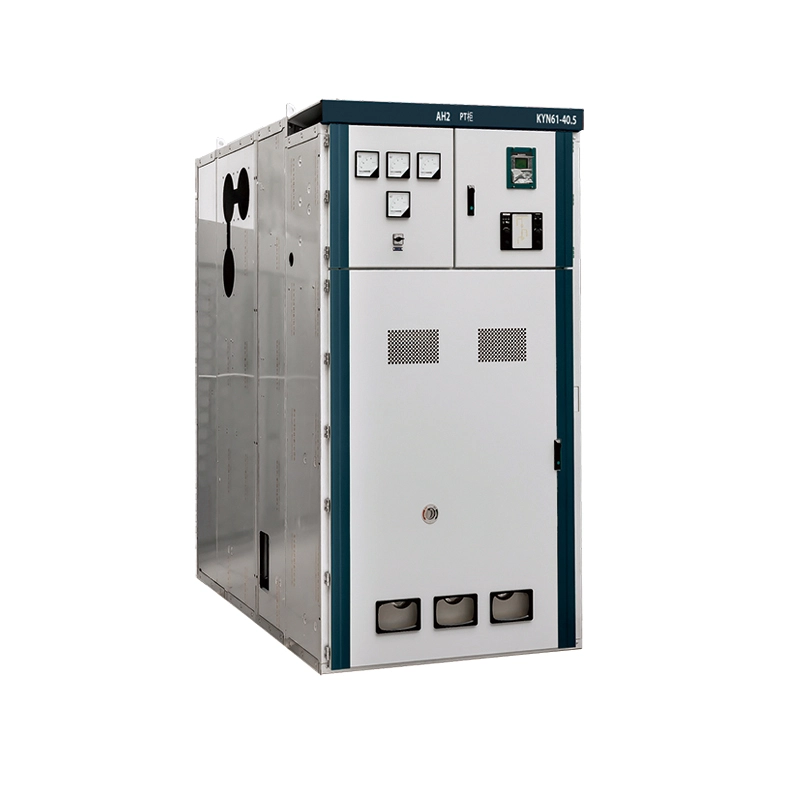

Шта је КИН високонапонска централа са ваздушном изолацијом?

Расклопни уређај је металом обложен, ваздушно изолован, унутрашњи средњенапонски склоп разводног уређаја дизајниран за трофазне системе напајања наизменичном струјом који раде на 3,6кВ до 40,5кВ, 50Хз или 60Хз.

Ознака "КИН" прати називе кинеских националних стандарда

К – обложен металом

И – тип ручних колица

Н – затворени

За разлику од гасно изолованих расклопних уређаја (ГИС) који користе СФ6, КИН серија се ослања на атмосферски ваздух као примарни диелектрични медијум између делова под напоном и земље.

Шта то може учинити?

Ова КИН високонапонска ваздушно изолована централна расклопна јединица служи као централно чвориште за контролу, заштиту и изолацију високонапонске електричне опреме. Његове основне функције укључују:

1. Примите и дистрибуирајте електричну енергију – Главна сабирница прима улазну енергију од трансформатора или генератора, а затим је дистрибуира на више излазних напона. Сваки фидер се може независно пребацити.

2. Заштита од електричних кварова – Интегрисани вакуумски прекидачи (смештен у уклоњива ручна колица) се аутоматски активирају у року од милисекунди када детектују услове преоптерећења, кратког споја или земљоспоја. Струјни трансформатори осећају грешку; заштитни релеји покрећу команду окидања.

3. Изолујте опрему за одржавање – Ручна колица се могу извући у „искључени“ положај, стварајући видљиви ваздушни јаз између прекидача и фиксних примарних контаката. Затварачи се аутоматски затварају преко фиксних контаката под напоном, омогућавајући безбедну инспекцију прекидача без де-напајања целе сабирнице.

4. Обезбедите мерење и надзор у реалном времену – Струјни трансформатори (ЦТ) и трансформатори напона (ВТ) монтирани у одељку каблова доводе сигнале до амперметара, волтметара, анализатора квалитета електричне енергије и удаљених терминалних јединица (РТУ).

5. Омогућите безбедно уземљење – Прекидач за уземљење са ручним управљањем, механички блокиран са положајем ручне колица, омогућава да се страна кабла безбедно уземљи пре почетка радова на одржавању.

6. Координација са заштитним релејима – Модерни релеји засновани на микропроцесору (опционо) обезбеђују усмерену заштиту од прекомерне струје, диференцијала, ограниченог земљоспоја и квара прекидача. Комуникација преко Модбус-а или ИЕЦ 61850 омогућава интеграцију у СЦАДА системе.

У суштини, КИН високонапонска ваздушно изолована централна расклопна јединица је радни коњ средњенапонских мрежа – робусна, транспарентна (ваздушно изолована тако да можете да видите шта се дешава) и економична за унутрашње инсталације.

Параметри производа

Предности производа

1. Права конструкција обложена металом са преградњом

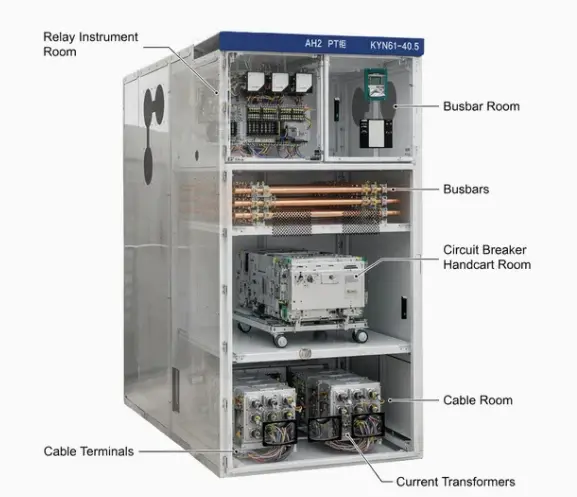

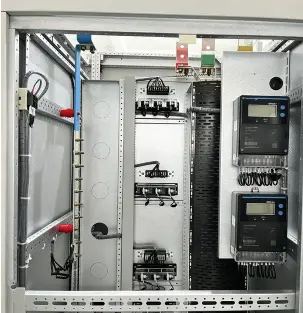

Наша КИН разводна опрема дели панел у четири потпуно одвојена одељка:

● Одељак сабирнице (горе позади)

● Одељак за ручна колица (средњи предњи део)

● Одељак за каблове (доњи задњи део)

● Нисконапонски одељак за инструменте (горњи предњи део)

Сваки одељак је одвојен преградама од поцинкованог челика дебљине 3 мм са поклопцима за приступ вијцима. Ово раздвајање постиже:

● Спречавање грешке – Ако се унутрашњи лук појави у једном одељку, он се не може проширити на суседне одељке. Наш дизајн је прошао ИАЦ АФЛР тестирање до 40кА у трајању од 1 секунде.

● Безбедност особља – Оператери могу да отворе врата преграде за прекидаче за приступ колицима док сабирнице остају под напоном, али потпуно затворене иза фиксних челичних баријера.

● Паралелно одржавање – радови на завршетку каблова могу да се наставе док се одељак прекидача сервисира.

2. Аутоматски затварачи за заштиту од контакта уживо

Када се ручна колица померају из прикљученог у положај за тестирање, затварачи од нерђајућег челика аутоматски клизе преко фиксних примарних контаката (страна и страна оптерећења). Кључне карактеристике:

● Материјал – нерђајући челик дебљине 3 мм (не алуминијум или пластика)

● Рад – на опругу, безбедни (затварачи се затварају чак и ако се опруга механизма поквари – гравитација помаже)

● Интерлоцк – Капци се не могу ручно отворити осим ако се ручна колица не уклоне и не користи се посебан алат за откључавање (спречава неовлашћени приступ)

● Изолација – Капци су премазани са 2 мм изолационог епоксида на задњој страни како би се спречио индуковани напон

3. Ваздушна изолација – нема СФ6 гаса

За разлику од гасно изолованих расклопних уређаја (ГИС), КИН високонапонске ваздушно изоловане централне централе користе само атмосферски ваздух као изолациони медијум. Ово доноси вишеструке предности:

● Нулта емисија гасова стаклене баште – СФ6 има потенцијал глобалног загревања 23.500 пута већи од ЦО2. Регулатори у ЕУ и многим америчким државама ограничавају употребу СФ6. Ваздушно изоловани КИН је избор за будућност.

● Није потребна опрема за руковање гасом – ГИС-у су потребна скупа колица за гас, манометри, детектори цурења и сертификовани техничари за допуњавање. КИН-у не треба ништа од овога.

● Визуелно проверљиве ваздушне шупљине – Оператери могу да виде отворене контакте или јаз између ручних колица и фиксних контаката. СФ6 опрема скрива све иза затворених кућишта.

● Нижи трошкови животног циклуса – без допуњавања гаса, без периодичних испитивања влаге, без замене заптивки. Ваздух је бесплатан.

5. Висока отпорност на кратки спој

НашеКИН разводни уређајпостиже:

● Називна краткотрајна отпорна струја – До 50кА у трајању од 3 секунде

● Називна вршна отпорна струја – до 125 кА

● Класификација унутрашњег лука – ИАЦ АФЛР 40кА/1с (доступан напред, бочно, позади)

Ове оцене премашују типичне захтеве за комуналне услуге (обично 25кА или 31,5кА за 3 секунде). Висока отпорност долази од:

● Двоструко пресавијени 2,5 мм носачи сабирница

● Посребрене бакарне сабирнице са минималним обртним моментом завртња од 70 Нм

● Изоловане навлаке сабирница за спречавање прескока фазе у фазу под вибрацијама.

Карактеристике производа

Детаљи производње

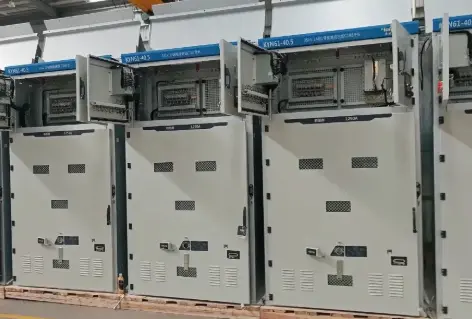

Оквир и кућиште

1. Материјал: 2,5 мм хладно ваљани челични оквир; Преграде за преграде од 3,0 мм

2. Формирање: ласерски резани, ЦНЦ-пробушени, роботски МИГ заварени

3. Премазивање: Процес у девет корака – Е-цоат прајмер + полиестерски прашкасти премаз, дебљине 100-120 μм. Слани спреј >1000 сати

4. Боја: РАЛ 7035 (светло сива) стандард

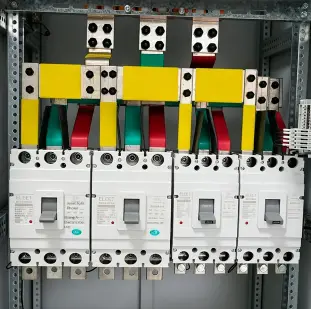

Систем сабирница

1. Бакар: 99,95% Е-Цу, проводљивост ≥58 МС/м

2. Спојеви: посребрени (10μм) + Беллевилле подлошке, затегнуте до 70 Нм са црвеном бојом

3. Изолација: термоскупљајућа навлака отпорна на пламен, делимично пражњење <5пЦ на 15кВ

4. Потпорни изолатори: епоксид са силицијумским пунилом, пузна стаза ≥20мм/кВ

Хандцарт Мануфацтуринг

1. Шасија: црно обложено прахом; четири МоС2-најлонска ваљка (носивост 500 кг сваки)

2. Сталак: Ацме водећи завртањ, 10 окрета тест за повезивање, обртни момент <15 Нм

3. Монтажа прекидача: Директно завртње за Лугао ВЦБ или АББ ВД4/Сиеменс 3АХ

4. Помоћни контакти: 8НО+8НЦ, сребро-никл, 10А на 250В АЦ

Паковање, испорука и постпродајна услуга

Паковање и испорука

Сваки КИН ваздушно изоловани метални разводни орман заштићен је филмом отпорним на влагу, пеном или штитницима за углове и упакован у извозне дрвене кутије или ојачане палете у складу са захтевима испоруке. Ручна колица, инструменти и прибор за вакуумски прекидач могу бити фиксирани или одвојено заштићени како би се смањило кретање током транспорта. Достава се може организовати поморским или копненим превозом према дестинацији пројекта.

Сервис након продаје

Лугаопружа техничку подршку за монтажу, пуштање у рад и рад у складу са потврђеним уговором о поруџбини. Електрични цртежи, секундарни дијаграми ожичења, упутства за рад и извештаји о рутинским испитивањима могу се доставити пре испоруке. Услови гаранције и подршка резервним деловима су обезбеђени у складу са уговором и потврђеним техничким споразумом.
