КСГН кутијаста високонапонска разводна опрема фиксног типа

Шта је ово опрема?

КСГН кутијаста високонапонска расклопна јединица фиксног типа (КСГН је скраћеница за „фиксни тип кутије“) је метално затворена,затворена високонапонска расклопна апаратураскупштина. Првенствено се користи у трофазним системима наизменичне струје са називним напонима од 6кВ, 10кВ, 20кВ или 35кВ и називном фреквенцијом од 50/60Хз.

шта то ради?

Ова опрема се користи за пријем и дистрибуцију електричне енергије, као и за контролу, заштиту и надзор далековода и трансформатора. За разлику од расклопних уређаја типа на извлачење, расклопни уређаји високог напона фиксног типа КСГН Бок користе фиксне прекидаче и прекидаче за искључивање са видљивим изолационим празнинама, што га чини чвршћим, исплативијим и лакшим за одржавање у многим индустријским и комерцијалним апликацијама средњег обима.

Преглед код модела:

КСГН – Кутијски тип Фиксни тип Унутрашњи метално затворен

Кутијски тип – Потпуно затворено метално кућиште

Фиксни тип – Фиксна инсталација главних склопних компоненти

Типичне примене:

Просторије за дистрибуцију електричне енергије у фабрикама, стамбеним комплексима, тржним центрима, болницама, дата центрима и станицама обновљиве енергије.

Опис производа

Високонапонска расклопна опрема фиксног типа КСГН Бок је стандардизовано, економично и високо поуздано решење за расклопну опрему. Његова основна структура укључује фиксни вакуумски прекидач, изолациони прекидач са три положаја, струјне трансформаторе, напонске трансформаторе и свеобухватан механизам за закључавање. Кућиште је направљено од висококвалитетног хладно ваљаног челика или нерђајућег челика, обложеног електростатичким прахом за одличну отпорност на корозију.

Кључни електрични параметри: називни напон 12кВ (24кВ/40,5кВ опционо), називна струја до 3150А, отпорна струја кратког споја до 40кА. Тхеразводни уређају потпуности је усклађен са стандардима ГБ3906 и ИЕЦ62271-200.

Његов компактни дизајн (типична ширина 800 мм, дубина 900 мм, висина 2200 мм) штеди драгоцени подни простор. Сви високонапонски одељци су потпуно затворени и међусобно закључани, обезбеђујући безбедан рад. Предњи панел укључује јасне дијаграме мимика, индикаторске лампице и дугмад за хитне случајеве.

Високонапонска расклопна опрема фиксног типа КСГН кутија је посебно погодна за пројекте где су једноставно руковање, ниски почетни трошкови и лако одржавање приоритет у односу на могућност конфигурисања на извлачење.

Параметар производа (Спецификација)

Карактеристике производа и примена

Кључне карактеристике

1. Једноставност фиксног типа – нижа стопа грешака

Нема компликованих покретних шинских конструкција. Високонапонска расклопна опрема фиксног типа КСГН Бок користи вијчане или директне везе, што значајно смањује ризик од механичког квара.

2. Видљиви контакти за прекид везе – безбедни за закључавање/означавање

Прекидач за изолацију обезбеђује јасно видљиве контакте. Оператери могу визуелно да потврде раздвајање кола пре одржавања – критична безбедносна предност у односу на старију уљну или мини опрему.

3. Компактан и штеди простор

Ширина до 600 мм за 12кВ верзије. Идеалан за накнадну уградњу у подстанице са ограниченим простором.

4. Потпуно испреплетено – спречава погрешне радње

Механичке и електричне блокаде између прекидача, изолационог прекидача и предњег поклопца су у складу са захтевима „пет-превенције“.

5. Прилагодљиво за тешке услове

Грејачи против кондензације и ИП4Кс предње кућиште обезбеђују поуздан рад у влажним или прашњавим окружењима.

Подручја примене

● Индустријска постројења – напајање за производне линије

● Пословни комплекси – главна разводна просторија

● Дата центри – резервно напајање

● Ветрне/соларне електране – сакупљање средњег напона

● Болнице – двоструко напајање са фиксном брзином

Питања и одговори

П: Која је разлика између вашег КСГН Бок-типа фиксног типа високонапонске расклопне јединице и извлачивог типа (као КИН)?

О: Одлично питање. Високонапонска расклопна опрема фиксног типа КСГН Бок има фиксне прекидаче. Не можете „извући“ прекидач, али добијате чвршћу структуру, ниже трошкове унапред и једноставније одржавање. За апликације где редундантност високе доступности није критична (на пример, мање од 500 операција годишње), фиксни тип је економичнији и поузданији.

врата.

Детаљи производње

1. Производња кућишта

Хладно ваљана челична плоча (≥2мм дебљине) или нерђајући челик 304

Савијање, заваривање и површинска обрада у кући

Електростатичко премазивање прахом (дебљина ≥60μм, тест сланом спрејом ≥240х)

2. Основне компоненте

Вакумски прекидач за фиксну монтажу (бренд: Лугао / опционо Сиеменс, АББ)

Тропозицијски изолациони прекидач са видљивим прекидом

Бакарне сабирнице (калајисане или посребрене)

Струјни/напонски трансформатори (класа тачности 0,5 / 0,2С)

3. Унутрашње ожичење

Јасно означени бројеви жица, терминални блокови и пластични канали

Секундарне жице тестиране на 2кВ током 1 минута

Све жице су отпорне на ватру и оцењене на 105°Ц

4. Фабричко тестирање

Испитивање отпорног напона фреквенције напајања

Мерење отпора главног кола

Тест механичког рада (≥200 пута)

Верификација функције блокаде

Мерење делимичног пражњења (≤10пЦ)

КСГН против КИН прекидача

Бирање између КСГН разводног уређаја фиксног типа иКИН извлачиви разводни уређај зависи од захтева вашег пројекта, стратегије одржавања и буџета. КСГН расклопни уређаји су дизајнирани за апликације које дају предност поузданости, једноставном руковању и нижим трошковима улагања, док су КИН расклопни уређаји боље прилагођени за системе који захтевају често одржавање или високу оперативну флексибилност.

Сертификација и осигурање квалитета

● У складу са ИЕЦ 62271‑200

● ГБ 3906 сертификован

● Испитана грешка унутрашњег лука (ИАЦ А-ФЛ) – опционо

● ИСО 9001:2015 систем управљања фабриком

● Откуцајте извештаје о испитивању са националне станице за тестирање високонапонских апарата (Сиан / Пекинг)

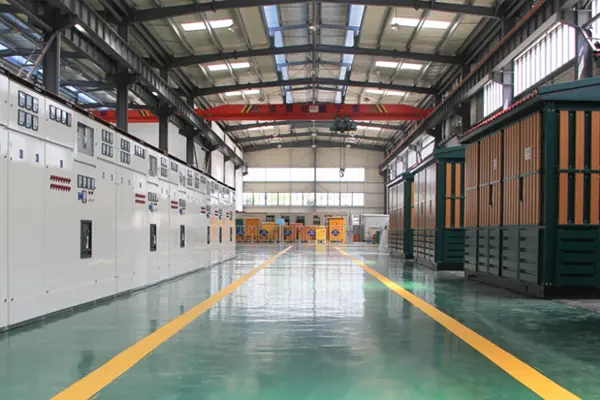

Наша КСГН разводна опрема се производи у модерном производном погону опремљеном ЦНЦ машинама за ласерско сечење, ЦНЦ центрима за савијање, роботским системима за заваривање, линијама за обраду бакарних сабирница и свеобухватним лабораторијама за испитивање високог напона. Ваши високонапонски расклопни уређаји фиксног типа КСГН Бок ће бити испоручени са комплетним извештајима о испитивању, дијаграмима ожичења и упутствима за употребу на енглеском и кинеском језику.

Предности у поређењу са конкурентима – Зашто одабрати Лугао?

Паковање и достава

Паковање Стандард

● Појединачне кутије од шперплоче високе чврстоће са филмом отпорним на влагу

● Унутрашња подлога од пене за компоненте

● Сви излазни терминали прекривени изолационим поклопцима

● Делови сабирница паковани засебно са етикетама

Ознаке отпреме

● Број поруџбине, одредиште, тежина, знакови „Фрагиле” и „Но Стацк”.

Опције испоруке

● ФОБ Нингбо / Шангај

● Време испоруке: 15–25 дана за стандардну конфигурацију

Посвећеност постпродајним услугама

● Гарантни период – 12 месеци од датума испоруке (продуживо на 24 или 36 месеци према уговору о сервису)

● Техничка подршка – доживотне бесплатне консултације; даљинско решавање проблема у року од 2 сата током радних дана

● Теренска служба – доступно упутство за инсталацију; руковање грешкама на лицу места по потреби (бесплатно током гаранције)

● Снабдевање резервним деловима – залихе заједничких делова; курирску испоруку следећег дана за хитне поруџбине
