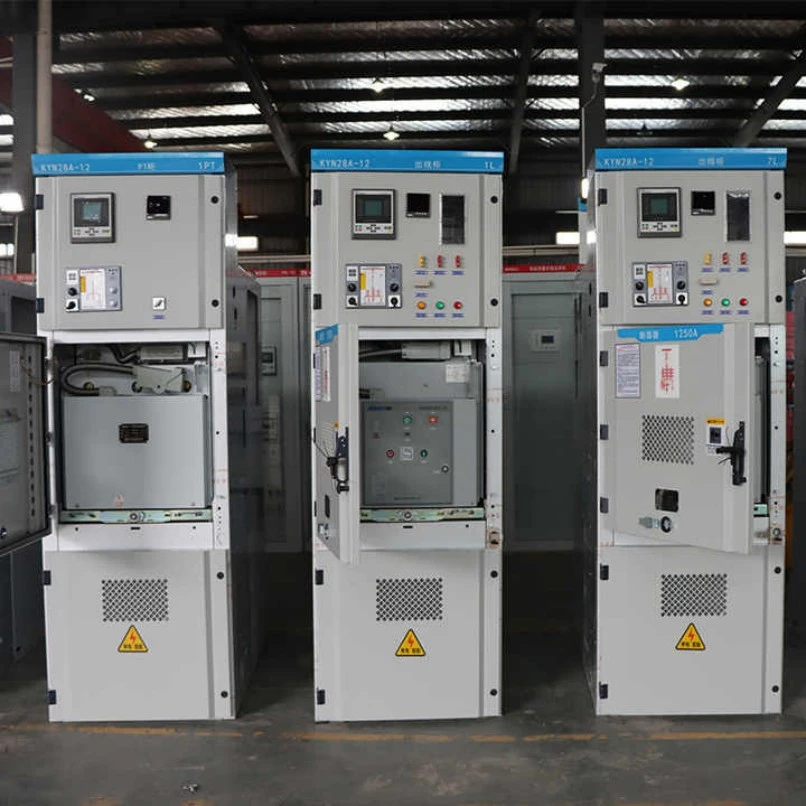

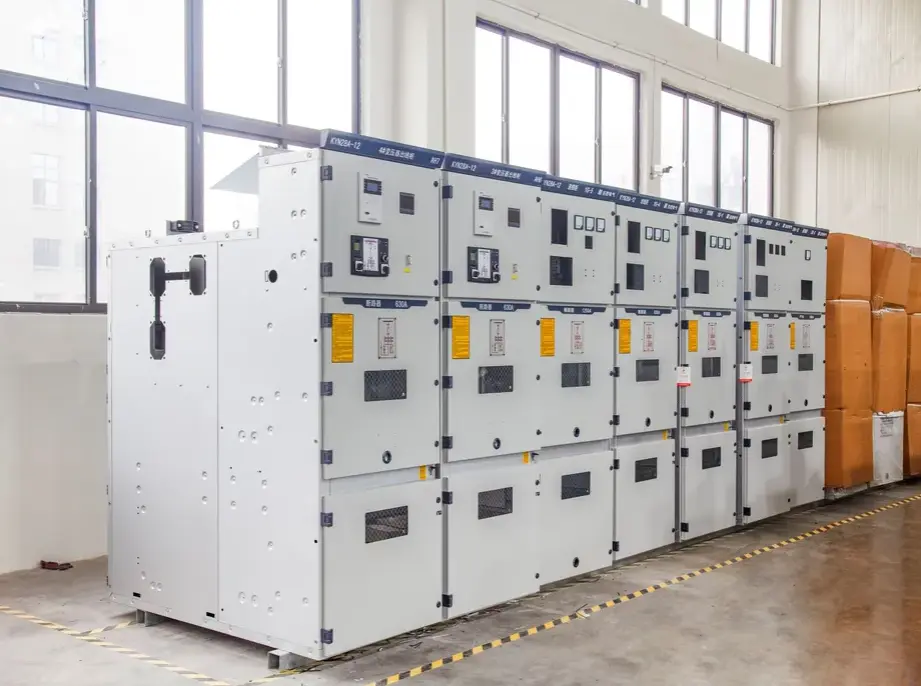

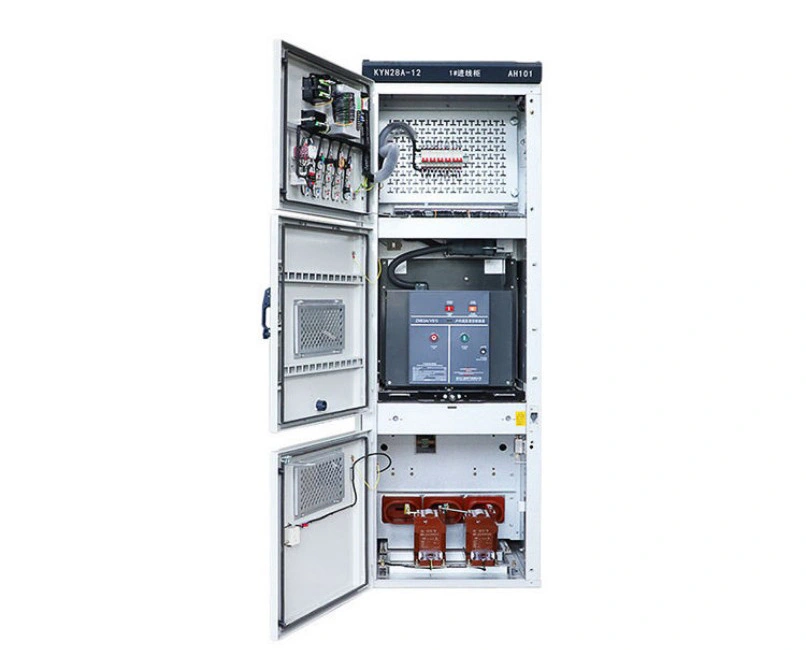

Handcart Type Fixed High Voltage Board Panel Switchgear

Фиксна високонапонска централна склопна јединица типа ручне колица је метално затворена,ваздушно изоловане средњенапонске расклопне апаратуресклоп дизајниран за системе са једном и двоструком сабирницом. Али шта је тачно овај производ и шта може да уради за вашу електричну инфраструктуру?

шта је то:

То је хибридни дизајн који комбинује кућиште фиксне плоче са механизмом ручне колица који се може уклонити за примарне прекидаче (као што су вакуумски прекидачи, контактори или ВСД-ови). Ручна колица се могу физички увући и извући из панела, док сабирнице, каблови и помоћне компоненте остају фиксирани унутар кућишта. Овај дизајн је стандардизован према ИЕЦ 62271-200 и ГБ3906 за називне напоне од 3кВ до 40,5кВ.

Шта може да уради:

● Контролишите проток снаге: безбедно повезује или искључује високонапонска оптерећења као што су трансформатори, мотори и кондензаторске банке.

● Обезбедите заштиту од грешке: Интегрисани заштитни релеји и прекидачи се аутоматски активирају током преоптерећења, кратких спојева или земљоспоја.

● Омогућите безбедно одржавање: ручна колица се могу повући у изоловану, уземљену позицију, стварајући видљив ваздушни зазор – омогућавајући техничарима да раде на прекидачу без искључивања струје целе сабирнице.

● Мерите и надгледајте: Струјни трансформатори, трансформатори напона и дигитални бројила монтирани на панел дају податке о статусу система у реалном времену.

● Безбедно закључавање: Механичка и електрична блокада спречавају људске грешке као што је затварање прекидача док су ручна колица на пола пута или приступ одељцима под напоном.

Укратко, ова фиксна високонапонска централна расклопна јединица типа ручне колица делује као чувар капије ваше високонапонске мреже – сигурна, флексибилна и издржљива током 20+ година рада.

Параметри производа (Спецификација)

Испод је табела са детаљним техничким спецификацијама за нашу фиксну високонапонску централну расклопну јединицу типа ручних колица. Све вредности се односе на типичне 12кВ моделе; други напони доступни на захтев.

Карактеристике производа и примена (формат питања и одговора)

П1: Шта дизајн ручних колица чини бољим од потпуно фиксног склопног уређаја?

О: Дизајн ручне колица омогућава да се примарни прекидач (вакумски прекидач) физички уклони са панела ради одржавања или замене док сабирнице панела остају под напоном. Ово смањује време застоја са сати на минуте. Насупрот томе, фиксни разводни уређаји често захтевају де-напајање читавог дела да би се приступило прекидачу. Наша фиксна високонапонска централна расклопна опрема типа ручне колица даје вам најбоље од оба света: фиксне сабирнице за робусност, плус прекидаче за ручна колица за лако сервисирање.

П2: Како обезбеђује безбедност оператера током регања?

О: Наша расклопна опрема укључује пет обавезних блокада:

1. Бреакер се не може затворити осим ако ручна колица нису у "радном" (прикљученом) положају.

2. Ручна колица се не могу померити из „искључена“ у „повезана“ осим ако прекидач није отворен.

3. Прекидач за уземљење се може затворити само када су ручна колица у положају „тест/искључено“.

4. Врата одељка за каблове могу се отворити само када је прекидач за уземљење затворен.

5. Ручна колица се не могу убацити или извући док је прекидач затворен. Ове блокаде су и механичке и електричне – по дизајну су безбедне за квар.

П3: Може ли се фиксна високонапонска централна склопна јединица типа ручне колица користити на отвореном?

О: Стандардно кућиште је ИП4Кс, погодно за унутрашње подстанице. За спољне примене, испоручујемо додатна кућишта отпорна на временске услове или киоске са ИП54 оценом. Многи купци инсталирају наше разводне уређаје унутар контејнерских подстаница или малих монтажних зграда у близини ветроелектрана или соларних електрана.

П4: Које су најчешће апликације за ову расклопну опрему?

О: Ова фиксна високонапонска разводна плоча типа ручних колица се широко користи у:

● Трафостанице (примарне и секундарне дистрибуције).

● Индустријска постројења (челичане, фабрике цемента, петрохемија) – за контролу мотора и заштиту трансформатора.

● Комерцијалне зграде (болнице, дата центри, аеродроми) – где је потребна висока поузданост.

● Обновљива енергија (соларне фарме, ветроелектране) – као панели за повезивање на мрежу.

● Рударство – довољно робусно за прашњаво, влажно окружење.

● Напајање за вучну железницу – на системима од 27,5 кВ или 2×25 кВ.

Детаљи производње

1. Материјал кућишта и премаз

● Материјал: висококвалитетни поцинковани челични лим дебљине 2 мм (увезен из Баостеел-а), пресавијен ЦНЦ машинама за савијање. Двоструко пресавијене ивице повећавају крутост.

● Премаз: Епоксидно-полиестерски премаз у праху (минимална дебљина 80 μм) након пескарења до стандарда СА 2.5. Боја РАЛ 7035 (светло сива). Испитивање сланом спрејом >500 сати – без корозије.

2. Механизам ручних колица

● Материјал: најлонски ваљци високе чврстоће + шине од нерђајућег челика.

● Рад: механизам за увртање/извртање са водећим завртњем са дизајном против зазора. Свака ручна колица су тестирана за 2000 комплетних циклуса регала.

● Индикатори положаја: црвени (повезани), зелени (тестни), жути (искључени), видљиви са удаљености од 5 метара.

3. Капци (аутоматске сигурносне баријере)

● Када се ручна колица повуку, метални затварачи са опругом аутоматски покривају фиксне примарне контакте. Ово спречава случајни додир прста са деловима под напоном. Наше капке су направљене од легуре алуминијума дебљине 3 мм са антикорозивним третманом.

4. Систем сабирница

● Материјал: Е-Цу бакар високе проводљивости (99,9% чистоће). Посребрени на свим спојевима.

● Попречни пресек: Израчунато да задржи пораст температуре испод 65К при називној струји. За 3150А користимо дупле сабирнице по фази.

● Изолација: Термоскупљајућа изолациона навлака (наранџаста боја) за идентификацију фазе и контролу делимичног пражњења.

5. Прекидач за уземљење

● Тип: Брза прављење, отпорно на оптерећење, са видљивим ножевима за уземљење.

● Рад: Ручни механизам са опругом. Може се затворити на пуну струју кратког споја (50кА једном).

● Блокирање: Ексклузивна механичка блокада са положајем ручне колица – не може затворити уземљивач осим ако ручна колица нису у тест/искљученој позицији.

6. Нисконапонски одељак

● Налази се на горњој предњој страни (висина 300 мм), потпуно одвојен од високонапонских делова. Садржи заштитне релеје (базиране на микропроцесору), контролне прекидаче, индикационе лампе и помоћне осигураче.

● Ожичење: Сви секундарни каблови су нумерисани, увезани у ватросталне ПВЦ канале и завршени на терминалним блоковима са резервним контактима (20% резервних резервних).

7. Контрола делимичног пражњења

● Сви високонапонски проводници су заобљени како би се елиминисале оштре ивице.

● Сваки панел је подвргнут тесту делимичног пражњења (≤10пЦ при 1,1×Ур/√3).

8. Тачност фабричке монтаже

● Свака фиксна високонапонска централна расклопна јединица типа ручне колица је састављена на ласерски поравнатом шаблону. Неусклађеност контаката између ручне колица и фиксног контакта је <0,5 мм.

● Резултат: Глатко регал без брушења или силе – нема заглављених ручних колица чак и након година употребе.

Зашто одабрати Лугао за средњенапонске склопне уређаје типа ручна колица?

· Пројектни инжењеринг: Распоред ормара, оцена сабирница, шема заштитних релеја, ЦТ/ВТ конфигурација и улаз каблова могу се пројектовати према једнолинијском дијаграму.

· Производња заснована на стандардима: Расклопни уређаји могу бити произведени према ИЕЦ 62271-200, ГБ/Т 3906, ДЛ/Т 404 и техничким спецификацијама пројекта.

· Флексибилан избор компоненти: Лугао ВЦБ, АББ, Сиеменс, Сцхнеидер или други одређени брендови компоненти могу се конфигурисати према захтевима пројекта.

· Рутинска инспекција пре отпреме: Тестови механичког рада, функције блокаде, ожичења, изолације и отпорности на фреквенцију снаге могу се извршити пре испоруке у складу са техничким уговором.

· Подршка техничкој документацији: Цртежи општег уређења, једнолинијски дијаграми, секундарни дијаграми ожичења, упутства за рад и извештаји о рутинским испитивањима могу се дати за референцу пројекта.
