КИН централни високонапонски склопни уређај са пет превенција

Високонапонска расклопна јединица типа КИН Центер са пет-превенцијом је потпуно састављена, метално затворена, разводна централа која се првенствено користи у трофазним системима наизменичне струје од 3,6 кВ до 12 кВ. Дизајниран је за конфигурације са једном или двоструком сабирницом са апликацијама за довод грана.

Шта је ово опрема?

Ова опрема је високонапонски разводни орман у коме се налазе прекидачи, растављачи, уземљивачи, струјни трансформатори, напонски трансформатори и заштитни релеји. Његова дефинитивна карактеристика је механизам „преклапања са пет превенција“, који физички спречава:

1. Затварање са затвореним прекидачем за уземљење

2. Отварање предњег поклопца са затвореним прекидачем

3. Уметање или уклањање прекидача када је прекидач затворен

4. Управљање прекидачем за уземљење када је под напоном

5. Затварање прекидача без контролног напајања

шта то ради?

Он безбедно прима електричну енергију из трансформатора или долазног вода и дистрибуира је до одлазних напојних јединица као што су мотори, трансформатори, кондензаторске банке или секундарне подстанице. Високонапонска расклопна опрема типа КИН Центер са пет превенција је окосница средњенапонских индустријских и комуналних мрежа.

Преглед код модела:

● КИН – К: Обложен металом И: Извучени тип Н: Унутрашњи

● Тип центра – Модуларна конфигурација централног прекидача

● Преклапање са пет превенција – механичка и електрична заштита од грешака

● Високонапонска расклопна опрема – Називна до 12кВ

Параметар производа (Спецификација)

Карактеристике производа и примена

1. Висока безбедност – преклапање са пет превенција

Високонапонска расклопна опрема типа КИН Центер са петом превенцијом има обавезну механичку блокаду између прекидача, изолационих контаката, прекидача за уземљење и предњих панела. Ово елиминише ризик од грешке оператера – узрок број 1 инцидената бљеска лука.

2. Компактна модуларна конструкција

Колица за извлачење глатко клизе по шинама у три различита положаја: радни, испитни/изоловани и повучени. Ово омогућава одржавање без искључивања читаве сабирнице – критична предност за центре података и болнице.

3. Интелигентни надзор и контрола

Опциони интелигентни ИЕД (релеји) обезбеђују:

● Праћење струје, напона и снаге у реалном времену

● Заштита од прекомерне струје, земљоспоја и усмерена заштита

● РС485/Модбус или ИЕЦ 61850 комуникација

● Даљинско отварање/затварање преко СЦАДА

● Стандардни сензори температуре и влажности унутар преграде за прекидач спречавају кондензацију.

4. Висока механичка поузданост

● Breaker mechanism life: 30,000 operations (maintenance-free)

● Помоћни контакти: легура сребра и никла за 10.000+ електричних операција

● Примарни растављачи контакти: посребрени бакар са опругом

Подручја примене

Детаљи производње

1. Израда кућишта

● 2,0 мм хладно ваљани челик (поцинковани) или 1,5 мм нерђајући челик

● Ласерско сечење и ЦНЦ савијено за прецизност

● Заварени оквир са прашкастим премазом отпорним на корозију (стандард РАЛ 7035)

2. Механизам за блокирање са пет превенција

● Челичне брегасте плоче и шипке за спајање (без пластичних делова)

● Тестирано за 10.000 циклуса међусобног закључавања без грешке

● Укључује блокаду кључа за долазне/одлазне и спојне панеле

3. Колица за разбијање

● Извучена шасија са закључавањем у три положаја

● Самопоравнавајући примарни растављачи

● Секундарни утикач са 16–32 управљачка кола

4. Систем сабирница

● Е-Цу бакар високе проводљивости (ЕТП разред)

● Посребрени спојеви са Беллевилле подлошкама

● Термоскупљајућа изолација за фазну изолацију

5. Одељак за каблове

● Велики простор за до 4×240мм² каблова по фази

● Уклоњиви држач за стезање кабла

● Обезбеђивање ЦТ нулте секвенце

6. Фабричко тестирање

● Испитивање 100% диелектричне отпорности

● Тест механичког рада (минимално 50 циклуса)

● Мерење делимичног пражњења (≤5пЦ при 1,2× називном напону)

● Мерење контактног отпора (микро-омметар)

7. Сертификација и осигурање квалитета

● Типски тестиран у складу са ГБ/Т 3906, ИЕЦ 62271-200 и ДЛ/Т 404

● Испитан унутрашњи лук (ИАЦ АФЛР 40кА/1с)

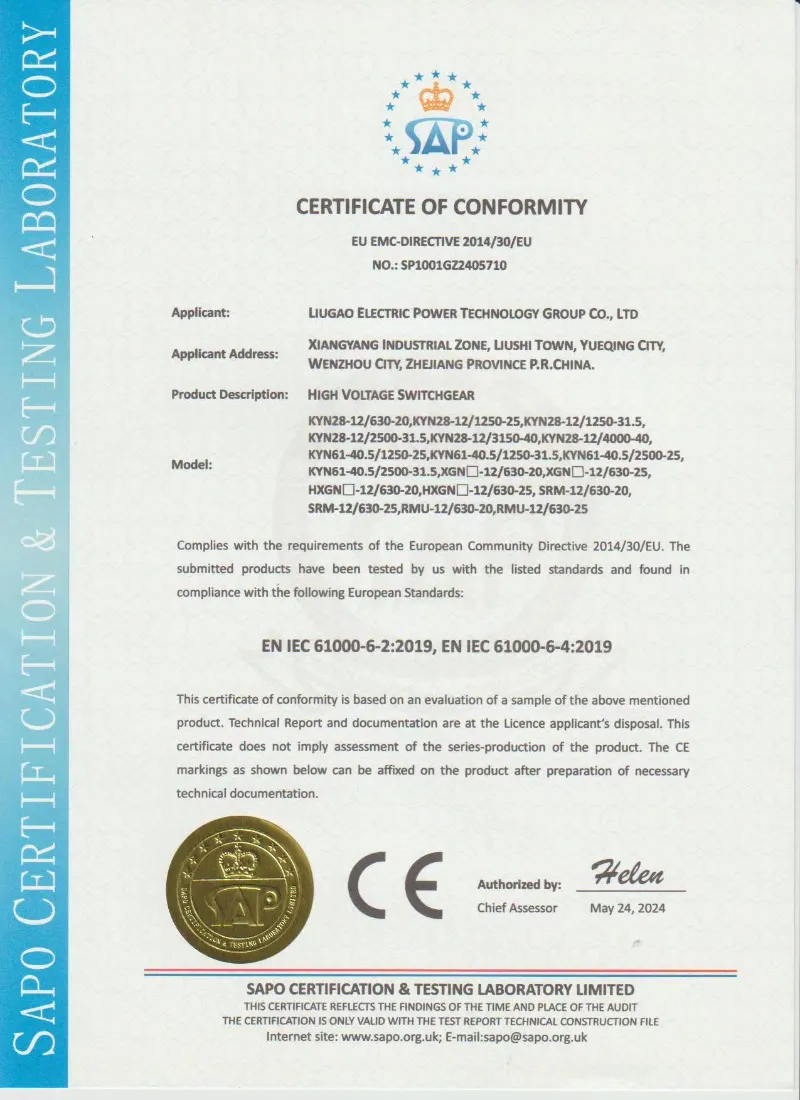

● Производња са сертификатом ИСО 9001:2015

● Извештај о рутинском тестирању приложен је уз сваки панел

Зашто изабрати Лугао Повер Цо., Лтд. у односу на конкуренте?

Уобичајена питања купаца

П1: Може ли се ова високонапонска расклопна опрема типа КИН центра са пет превенција користити за системе од 24 кВ?

О: Не, стандардни КИН је оцењен до 12кВ. За 24кВ нудимо варијанту КИН28-24 са повећаним изолационим зазором. Молимо наведите напон вашег система када тражите понуду.

П2: Да ли обезбеђујете вакуумски прекидач као део КИН метално обложеног прекидача?

О: Да, сваки панел долази у потпуности састављен са фабрички тестираним вакуумским прекидачем (тип ВС1). Такође нудимо компатибилне алтернативе као што су АББ ВД4, Сиеменс 3АХ или Сцхнеидер ХВКС ако желите.

П5: Можете ли да испоручите комплетну линију расклопних уређаја, укључујући долазне, мерне, доводне и кондензаторске панеле, све као КИН расклопну опрему затворену у металу?

О: Апсолутно. Дизајнирамо и производимо комплетне линије са свим потребним помоћним одељцима, прикључцима сабирница и међупанелним блокадама. Само пошаљите свој једнолинијски дијаграм.

П6: Коју документацију пружате?

О: За сваку КИН расклопну опрему, ми обезбеђујемо: цртеж општег распореда, шему ожичења, опис материјала, извештај о испитивању, упутство за употребу и матрицу за међусобно закључавање – све на енглеском (или вашем локалном језику).

П7: Да ли је поље за блокирање са пет превенција подесиво?

О: Не – и ово је намерно. Затварање је фабрички подешено и запечаћено како би се спречило неовлашћено коришћење. Међутим, ми пружамо јасне механичке цртеже тако да ваш тим разуме логику. Ако су вам потребне промене, обратите се нашем инжењерском одељењу.

Мануфацтуринг Цапабилити

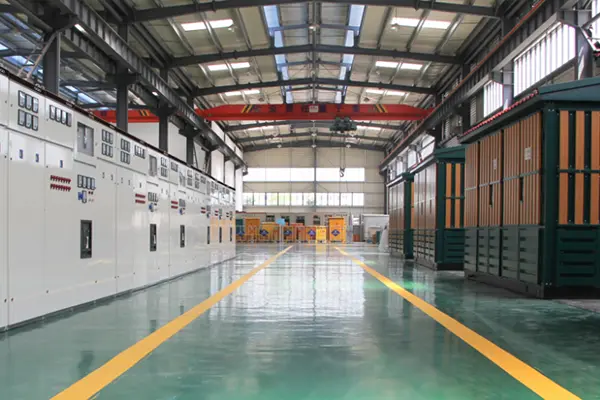

Лугао Повер Цо., Лтд.производи високонапонску расклопну опрему КИН Центер типа пет са превенцијом у модерном производном погону опремљеном напредном опремом за производњу, монтажу и тестирање високог напона. Свакирасклопни панелсе производи у складу са стриктним ИСО 9001 системом управљања квалитетом, који обезбеђује доследан квалитет, поуздане перформансе и потпуну усклађеност са међународним стандардима.
