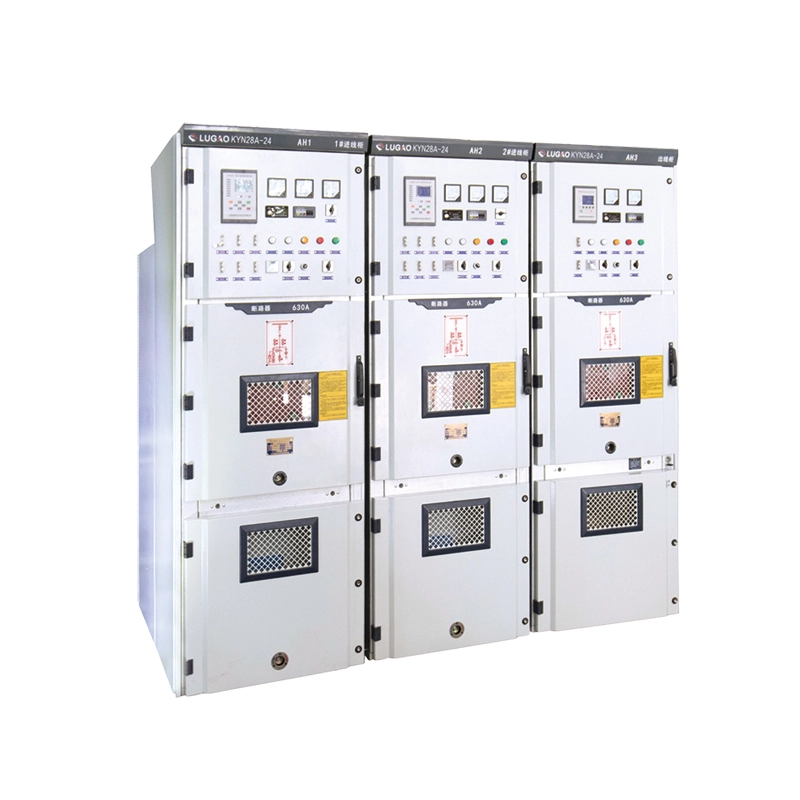

35кВ КИН трафостаница оклопна склопна јединица извлачивог типа

Шта је ово опрема?

35кВ КИН блиндирана расклопна јединица извлачивог типа је фабрички састављена, затворена у металу,затворена високонапонска расклопна апаратурапројектована за 40,5кВ (35кВ номинално) трофазне системе наизменичне струје. Припада серији КИН и користи се у комуналним подстаницама, индустријским електранама, великим комерцијалним комплексима и станицама за прикупљање обновљиве енергије.

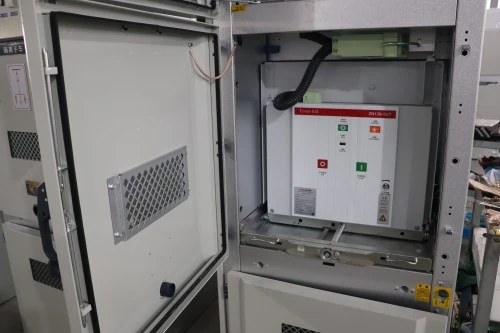

За разлику од расклопних уређаја фиксног типа где су прекидачи причвршћени завртњима, овај оклопни извлачиви тип има покретна колица за прекидаче која се могу котрљати у три различита положаја: радни, испитни/изоловани и повучени. Овај дизајн омогућава да се неисправни прекидач замени у року од неколико минута без де-напајања целе сабирнице – критична предност за непрекидно напајање.

Шта то ради?

Основна функција ове опреме је примање 35кВ долазне енергије из трансформатора или надземног вода, заштита низводне мреже помоћу прекидача и дистрибуција електричне енергије до излазних напона као што су мотори средњег напона, секундарни трансформатори, кондензаторске банке или велика индустријска оптерећења. 35кВ КИН трафостаница оклопна извлачива расклопна опрема такође обезбеђује:

● Изолација – Видљиво искључење ради безбедног одржавања

● Заштита – прекомерна струја, квар на земљи и кратак спој преко релеја или ИЕД-а

● Мерење – Мерење напона и струје за подстаницу СЦАДА

● Интерлоцкинг – Механички систем са пет превенција за елиминисање људске грешке

Распад кода модела

Карактеристике производа и примена

Карактеристика производа

Карактеристика 1: Права оклопна извлачива конструкција

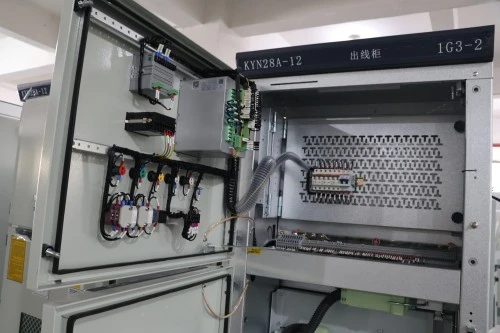

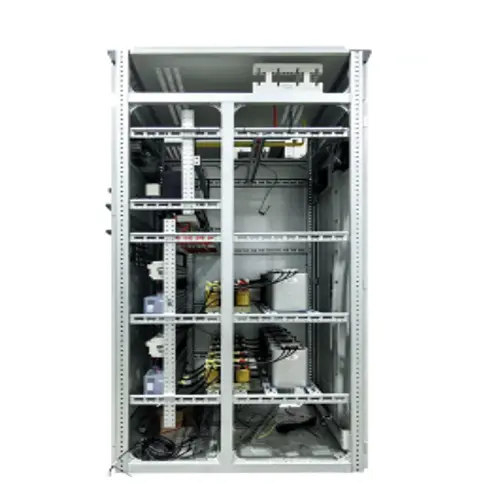

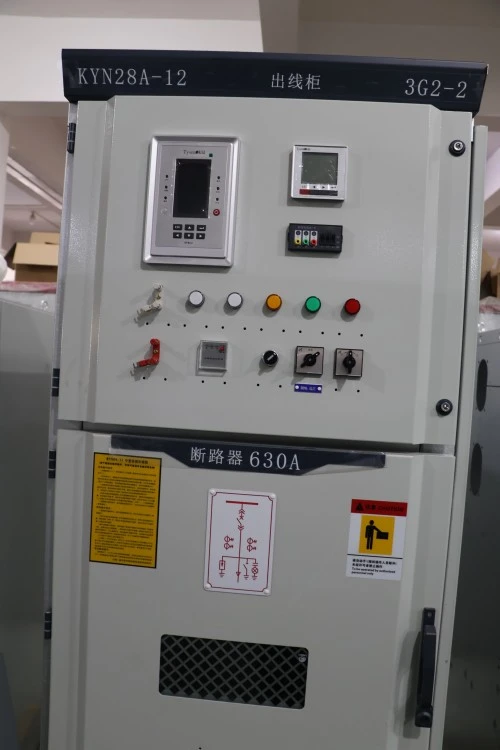

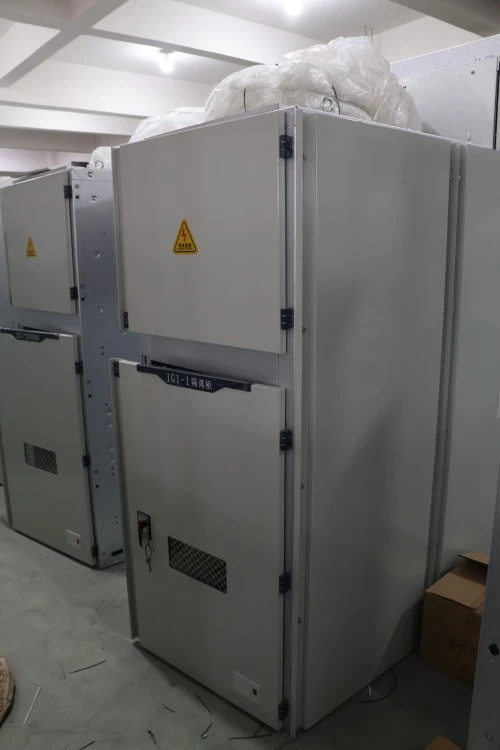

Извлачни метални склопни уређај има одвојене одељке од челичне плоче за прекидач, сабирницу, завршетак кабла и нисконапонску контролу. Сваки одељак је уземљен и изолован од ширења бљеска лука.

Функција 2: механичко преклапање са пет превенција

Систем са пет превенција је потпуно механички, не зависи од софтвера. Он физички спречава:

1. Затварање прекидача са затвореним прекидачем за уземљење

2. Отварање предњег поклопца са затвореним прекидачем

3. Померање прекидача између позиција када је уживо

4. Радни прекидач за уземљење са проводницима под напоном

5. Прекидач за затварање без контролног напајања

Карактеристика 3: Ограничавање квара високог лука

Класификација унутрашњег лука (ИАЦ) тестирана на 31,5 кА у трајању од 1 секунде. Лучне клапне усмеравају притисак нагоре и даље од руковаоца.

Карактеристика 4: Поузданост изолације високог напона

Размак између фазе и фазе премашује ИЕЦ 62271-200 минимум. Све сабирнице су термоскупљајуће изоловане или прекривене анти-корона заштитом.

Функција 5: Интелигентно надгледање и управљање на даљину

Стандардни ИЕД (интелигентни електронски уређај) са РС485/Модбус или ИЕЦ 61850 ГООСЕ порукама. Праћење положаја прекидача у реалном времену, статуса пуњења опруге, СФ6 (ако се користи), температуре и делимичног пражњења.

Спецификације производа

Зашто изабрати Лугао Повер Цо., Лтд. у односу на конкуренте?

Зашто нас купци више пута бирају:

Не правимо углове у погледу изолационог зазора, материјала сабирница или чврстоће међусобног закључавања. Сваки КИН разводни уређај који напушта нашу фабрику пролази кроз потпуни тест отпорности на 95 кВ – а не „рутински“ тест смањеног напона. Такође пружамо дијаграме ожичења специфичне за панел у ЦАД и ПДФ формату, а не генеричке шаблоне.

Паковање, испорука и постпродајна услуга

Паковање

Свака блиндирана расклопна плоча 35кВ КИН трафостанице на извлачење је умотана у ВЦИ папир против рђе + пластичну фолију

1. Затим затворен у сандук од шперплоче са сертификатом о фумигацији са подставом од пене на свим угловима и ивицама

2. Колица за разбијање се испоручују у извученом положају, закључана транспортним носачима

3. Сабирнице су растављене, појединачно умотане, означене бројем фазе и панела

4. Секундарни утикачи, ручке за полице, кључеви за уземљење и резервни осигурачи упаковани у кутију са прибором отпорном на временске услове унутар ЛВ одељка

5. Силика гел кесе за сушење додате за пошиљке осетљиве на влагу (поморски транспорт)

Достава

1. Поморски терет: 40фт ХЦ контејнер садржи 6–8 панела (у зависности од димензија)

2. Копнени терет: Камион с равном платформом са ваздушним јастуцима против вибрација и тракама

3. Инцотермс: ЕКСВ (фабрика), ФОБ нингбо

4. Документација укључена у пошиљку

5. Цртеж општег уређења (како је направљен)

6. Једнолинијски дијаграм са нумерисањем панела

7. Шема ожичења (величина А3, ламинирано)

8. Опис материјала (прекидачи, ЦТ, ВТ, релеји)

9. Извештај о рутинском тестирању (потписан од стране КА)

10. Упутство за употребу (енглески или локални језик)

11. Матрица међусобног закључавања и распоред кључева (ако се користи блокада кључа)

Посвећеност постпродајним услугама

1. Гарантни рок: 12 месеци од датума испоруке (продуживо на 24 или 36 месеци уз плаћени уговор о сервису)

2. Техничка подршка: доживотне бесплатне консултације на даљину. Наши инжењери прегледају ваш једнолинијски дијаграм и подешавања релеја пре испоруке.

3. Теренска служба: надзор инсталације, помоћ при пуштању у рад, дијагностика кварова. Бесплатно током гарантног периода (путовање и смештај се наплаћују по цени). Након гаранције, наплаћује се дневно + делови.

4. Снабдевање резервним деловима: Колица за прекидаче, примарни контакти, секундарни утикачи, ручке за регале, прекидачи за уземљење, регулатори температуре и компоненте за блокирање које се држе на залихама. Испорука следећег дана преко ДХЛ-а/ФедЕк-а за критичне резервне делове.

Често постављана питања

П1: Да ли 35кВ КИН трафостаница оклопна извлачива расклопна опрема може да се користи на отвореном у компактној трафостаници?

О: Стандардно: ИП4Кс (само у затвореном).

Опција: ИП54 спољно кућиште са кровом отпорним на временске услове и принудном вентилацијом, са више панела.

Радња: Наведите „на отвореном“ када тражите понуду.

П2: Како проверити пет-превенцију међусобног закључавања пре укључивања?

О: Пратите корак по корак тест у приручнику (основни тест: 10 мин).

Провере кључева: прекидач отворен + уземљење затворено → треба да блокира увлачење. Прекидач затворен → предња врата треба да остану закључана.

Препорука: Испитивање током пуштања у рад и сваких 6 месеци.

П3: Животни век примарних искључујућих контаката и индикатора замене?

О: Посребрени бакарни контакти: предвиђени за 5000 операција.

Индикатор истрошености: црвена линија видљива на контактном прсту → замените.

Типична трафостаница (једном годишње регала): траје 30+ година. Чести рад (лучне пећи): мерите контактни отпор годишње.
