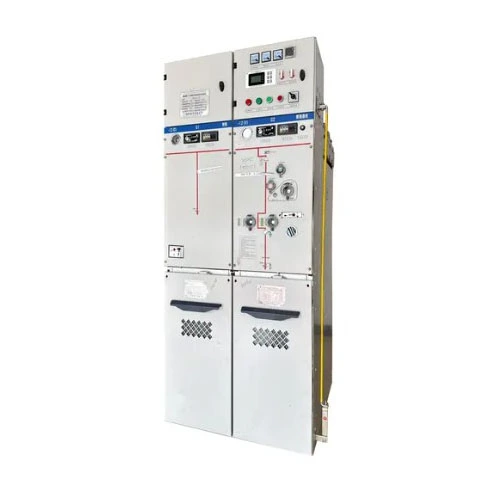

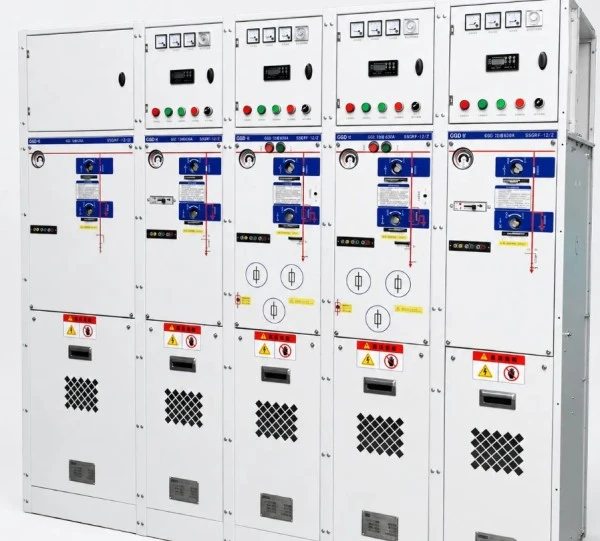

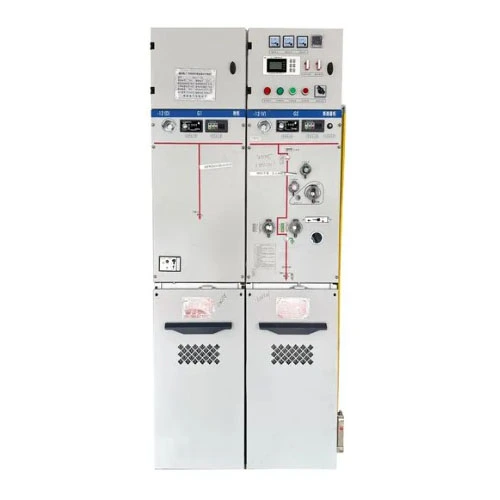

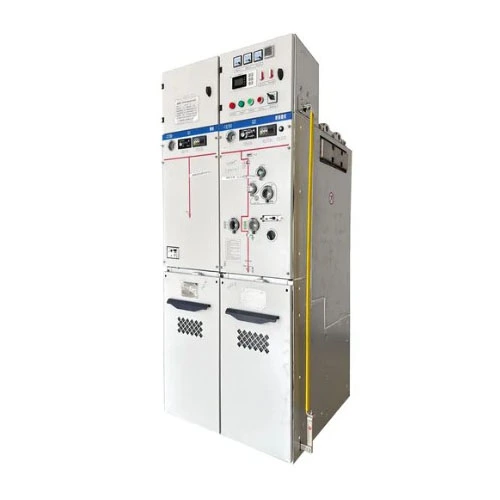

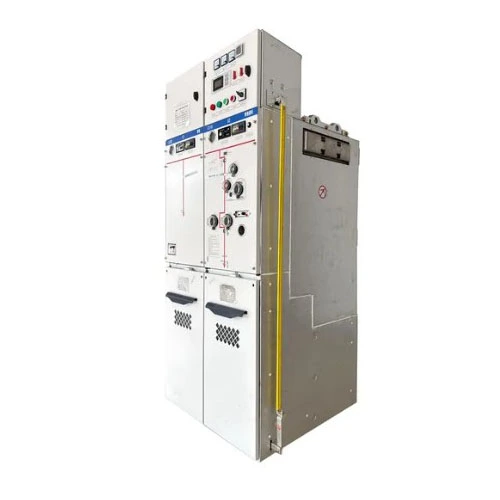

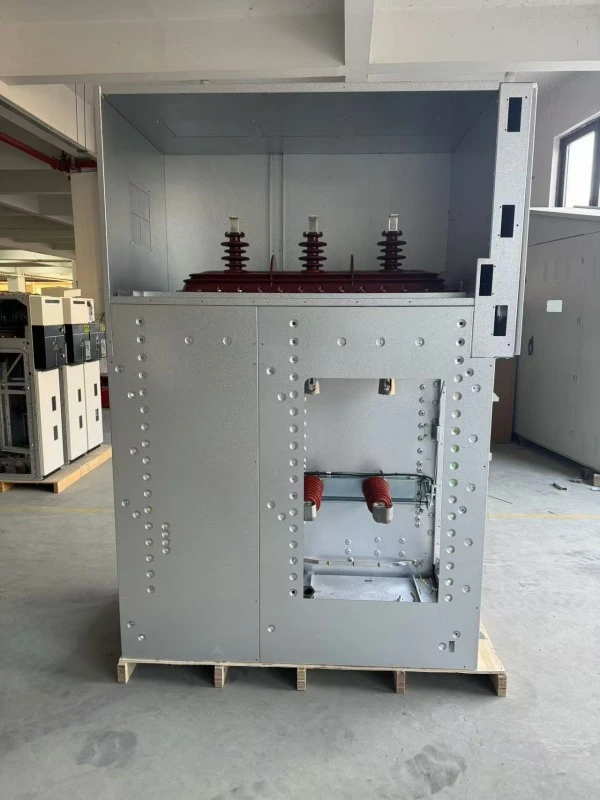

СФ6 гасом изолован компактни РМУ метални склопни уређај

Компактна РМУ затворена расклопна јединица са СФ6 гасом је комплетна јединица за дистрибуцију енергије која у потпуности обухвата високонапонске склопне уређаје, сабирнице, прекидаче за уземљење и друге основне компоненте унутар резервоара за гас од нерђајућег челика напуњеног гасом СФ6 као изолационим медијумом.

Овај производ се првенствено користи у 12кВ/24кВ енергетским системима запрстен главна јединица (РМУ)апликације или терминалну дистрибуцију електричне енергије.

Шта то може учинити?

Једноставно речено, омогућава дистрибуцију струје, пребацивање, заштиту и контролу. Specific functions include:

1. Прављење и прекид струје оптерећења - нормално пребацивање линије.

2. Прављење и прекидање струје кратког споја - у комбинацији са осигурачима или прекидачима, брзо прекинути струјно коло током кварова ради заштите трансформатора и водова.

3. Изолација и уземљење - обезбеђује видљиву тачку искључења и функцију уземљења како би се осигурала безбедност особља за одржавање.

4. Кабловски прикључак и заштита - делује као улазна/одлазна јединица, обезбеђујући прекострујну и заштиту од кратког споја за кабловске водове.

Захваљујући својој потпуно затвореној конструкцији, овај производ је посебно погодан за оштра окружења (нпр. висока надморска висина, влажност, слани спреј, тешка прашина) или локације са ограниченим земљиштем (нпр. комерцијални центри, стамбени комплекси, ветропаркови). Идеална је замена за традиционалне прстенасте главне јединице са ваздушном изолацијом.

Параметар производа (Спецификација)

Следе стандардни технички параметри СФ6 гасом изолованих компактних РМУ металних расклопних уређаја произвођачаЛугао Повер Цо., Лтд.:

Карактеристике производа и примена (формат питања и одговора)

П1: Која је највећа карактеристика овог компактног РМУ-а са изолацијом СФ6 гасом у металном затвореном разводном уређају?

О: Највећа карактеристика је екстремна компактност и потпуно изоловани дизајн. У поређењу са традиционалним ваздушно изолованим РМУ, наш производ смањује запремину за приближно 70% уз задржавање супериорних електричних перформанси. Сви делови под високим напоном су потпуно затворени у резервоару за гас од нерђајућег челика, на њих не утиче спољашња кондензација, загађење или мале животиње --- чиме се заиста постиже 30 година рада без одржавања. Поред тога, наша СФ6 изолована прстенаста главна јединица има модуларни дизајн, омогућавајући флексибилну комбинацију улазних/одлазних јединица, мерних јединица, ПТ јединица, итд., у складу са захтевима корисника.

П2: Колико је поуздан у тешким окружењима?

О: Изузетно поуздан. Резервоар за гас је произведен коришћењем ласерског заваривања и детекције цурења хелијума, са годишњом стопом цурења испод 0,1%, што обезбеђује дугорочну стабилност притиска гаса СФ6. Чак и при екстремној хладноћи -40°Ц или високој температури од +55°Ц, или на надморској висини до 3000 метара, наш производ одржава свој номинални ниво изолације. Многи купци су инсталирали ову компактну РМУ расклопну опрему у обалским ветроелектранама и рудницима, где је годинама радила без икаквих инцидената изолације.

П3: Које безбедносне дизајне има производ?

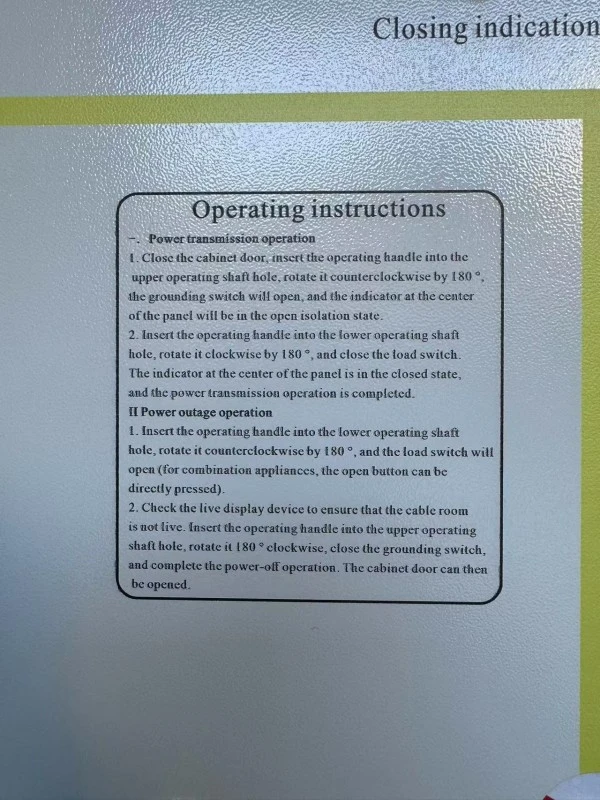

О: Безбедност је наш главни приоритет. Производ има систем блокаде „пет превенције“ (спречава неисправан рад прекидача, спречава пребацивање изолатора под оптерећењем, спречава затварање прекидача за уземљење када је под напоном, спречава напајање када је уземљење затворено и спречава улазак у одељке под напоном). Поред тога, резервоар за гас има оцену грешке унутрашњег лука од ИАЦ АФЛР 20кА/1с, са каналима за растерећење притиска који усмеравају енергију лука у безбедно подручје изван кућишта. Прозор за посматрање на оперативној табли пружа јасан преглед статуса изолационог јаза.

П4: За које специфичне сценарије апликација је погодан?

О: Наш производ се широко користи у следећим сценаријима:

● Урбани стамбени комплекси, пословне зграде --- као главне улазне и дистрибутивне јединице у подстаницама, штедећи простор.

● Ветроелектране, фотонапонске електране --- као РМУ јединице унутар компактних трафостаница, издржавају температурне варијације.

● Индустријски паркови, фабрике---заштита малих и средњих трансформатора, замена традиционалних осигурача.

● Подземне железнице, тунели, аеродроми --- високопоуздани чворови за напајање који захтевају ниске стопе кварова.

● Дата центри---А-нивоа оптерећења са изузетно високим захтевима за континуитет снабдевања, омогућавајући аутоматски пренос енергије у стању приправности са аутоматизацијом.

● Рудници, луке --- прашњава, влажна окружења где је потпуно затворена конструкција јасна предност.

Без обзира да ли вам је потребна једна или стотине јединица компактних РМУ затворених расклопних уређаја изолованих СФ6 гасом, ми можемо да обезбедимо стандардизована или прилагођена решења.

Детаљи производње (предности у односу на конкуренцију)

Детаљно поређење: Лугао Повер наспрам обичних брендова

Наше основне предности које се разликују:

1. Заиста „без одржавања“: Обични брендови тврде да не захтевају одржавање, али имају годишњу стопу цурења гаса >1%, што захтева допуњавање сваких 3-5 година.Лугао Поверкористи прстен са двоструким заптивком + металну чврсто заптивну структуру са годишњом стопом цурења ≤0,1% – није потребно допуњавање током пројектованог века трајања.

2. Екстремна прилагодљивост околини: Наш производ је прошао тестове на ниским температурама од -45°Ц и +60°Ц на високој температури и 720-часовно испитивање сланог спреја (обично = 96 сати) – погодно за приобалне и алпске регионе.

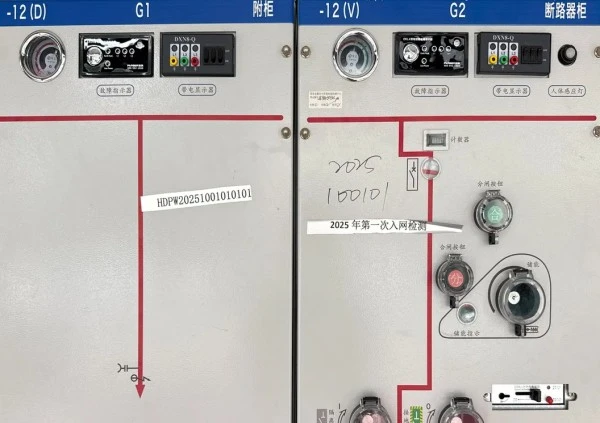

3. Рад прилагођен кориснику: Положаји прекидача, статус уземљења и стања отворено/затворено су означени бојама на панелу, а ручица за управљање пружа повратну информацију о сили како би се спречио погрешан рад.

4. Већа отпорност на кратки спој: Стандард захтева 20кА/3с; дизајнирамо са маргином од 25кА/3с и вршном отпорношћу од 63кА --- премашујући индустријски просек за 15%.

Често постављана питања (ФАК)

П1: Да ли је СФ6 гас у овој компактној РМУ затвореној расклопној јединици са изолацијом СФ6 гасом еколошки прихватљив? Да ли ће се касније укинути?

О: Тренутно, СФ6 остаје најбољи изолациони гас, али смо већ развили еколошки прихватљиве верзије (Ц4 или суви ваздух). Резервоар за гас јединице коју купујете је изузетно добро затворен, са минималним цурењем током 30 година рада. Ако је у будућности потребна еколошка реконструкција, можемо да обезбедимо комплетну услугу замене резервоара за гас.

П2: Шта да радим ако притисак гаса опадне током рада?

О: Наш производ стандардно долази са мерачем густине гаса (са алармним контактом ниског притиска). Када притисак падне на 0,25 бара (релативно), контролном систему се шаље алармни сигнал. У том тренутку треба затражити нестанак струје, а наш тим за после продаје ће посетити да провери да ли цури и допуни СФ6. У нормалним околностима, допуњавање због цурења скоро никада није потребно.

П3: Може ли се производ прилагодити постојећим системима аутоматизације дистрибуције?

О: Апсолутно. Наш СФ6 гас у овом компактном РМУ изолованом СФ6 гасом резервисан је са ДТУ интерфејсима и простором за електричне механизме за управљање. Додавањем електричног модула и контролних каблова, може се повезати на ИЕЦ 60870-5-101/104 или Модбус комуникационе протоколе да би се постигло даљинско отварање/затварање, очитавање струје/напона и учитавање индикатора грешке.

Зашто одабрати Лугао Повер?

Основано 2016:Лугао Повер је професионални произвођач опреме за пренос и дистрибуцију електричне енергије средњег и високог напона, са сопственом фабриком и интегрисаним могућностима истраживања и развоја, производње и продаје.

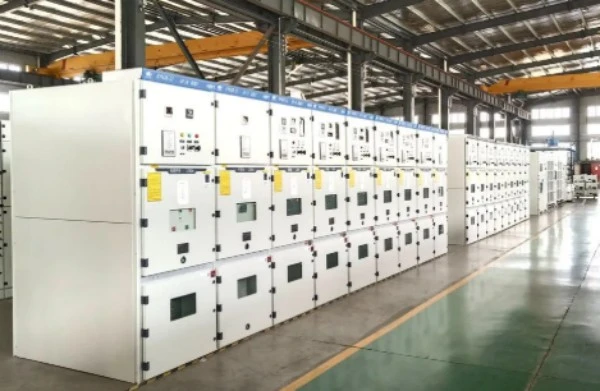

3.000+ м² Производни објекат:Наш производни погон подржава производњу, монтажу, инспекцију и тестирање енергетских трансформатора, РМУ-а, расклопних уређаја и друге опреме за дистрибуцију електричне енергије.

30+ земаља у којима се послужује:Производи компаније Лугао Повер извезени су у више од 30 земаља, опслужујући електричне мреже, индустрију, инфраструктуру, обновљиве изворе енергије и друге међународне пројекте.

ИСО9001 & СГС сертификован:Наше управљање квалитетом и производни процеси су подржани ИСО 9001 и СГС сертификатима. Применљиви производи су такође доступни са ЦЕ и ЦЦЦ сертификатима.

60+ техничко особље:Наш технички тим подржава дизајн производа, конфигурацију пројекта, прилагођена решења и техничку документацију за различите захтеве дистрибуције енергије.

Директна фабричка подршка пројекта:Од избора производа и техничког дизајна до производње, тестирања, испоруке и подршке након продаје, Лугао Повер пружа интегрисану подршку за глобалне пројекте дистрибуције електричне енергије.
