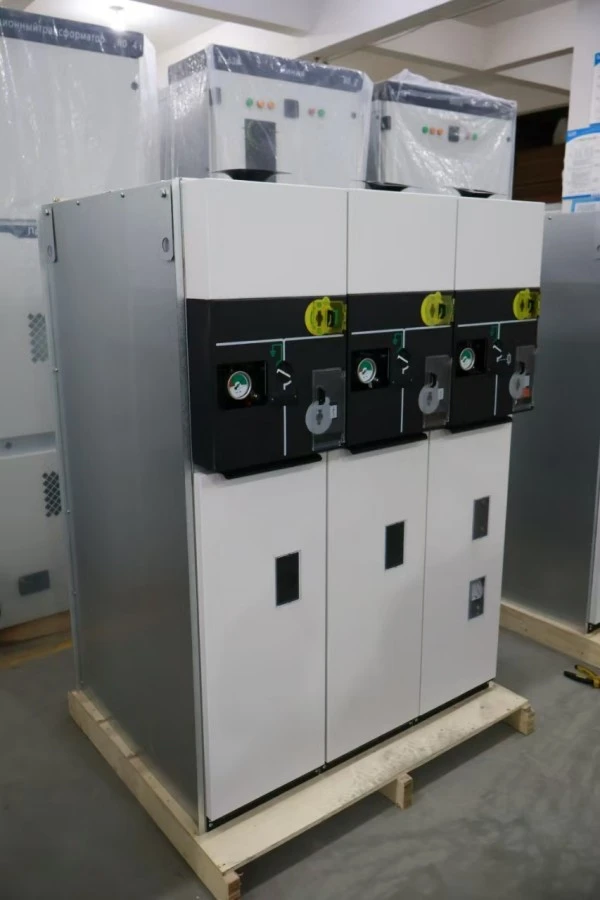

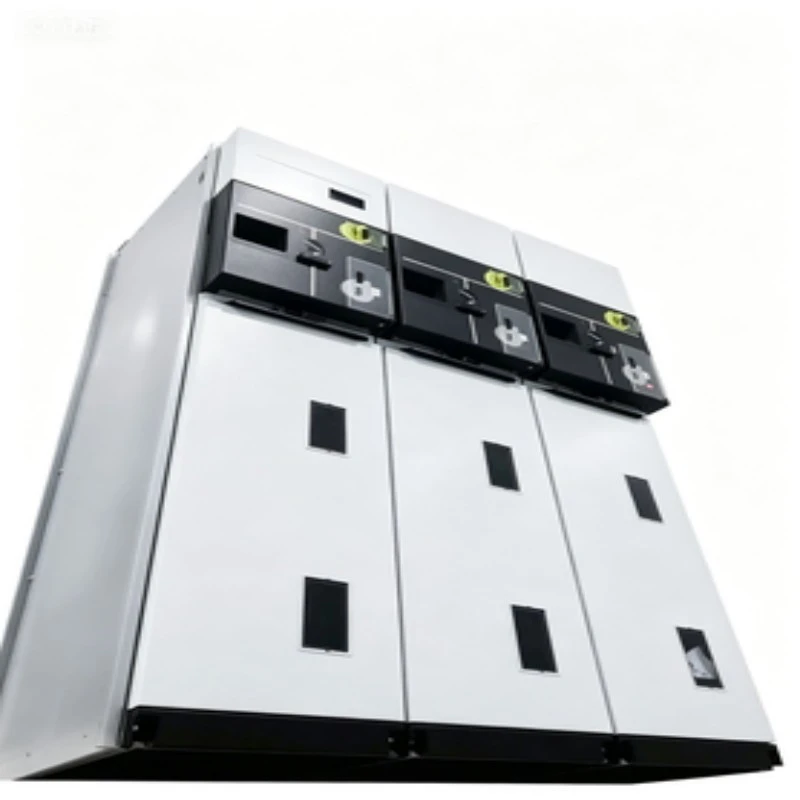

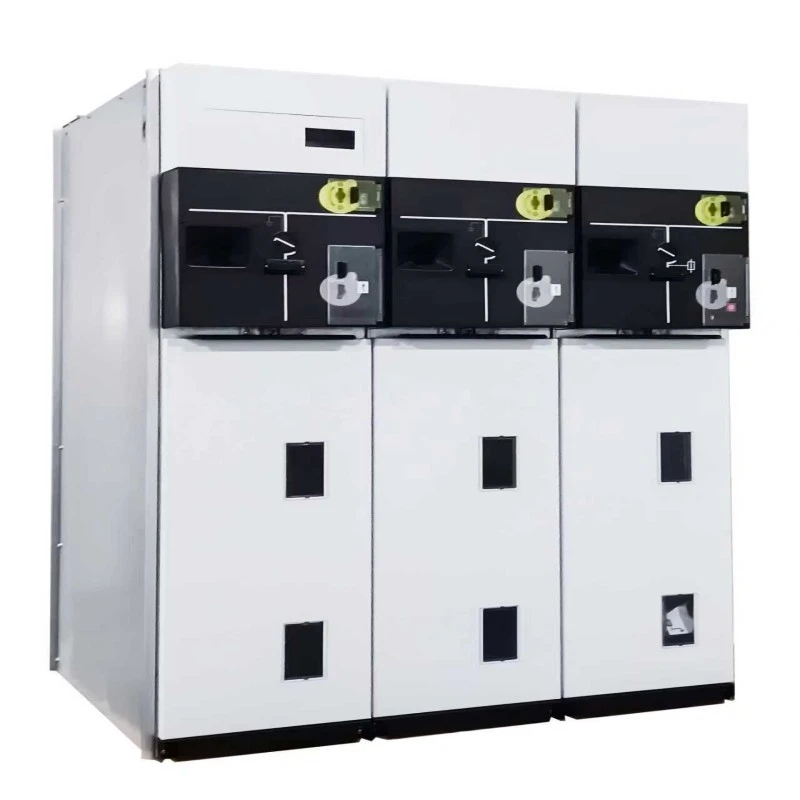

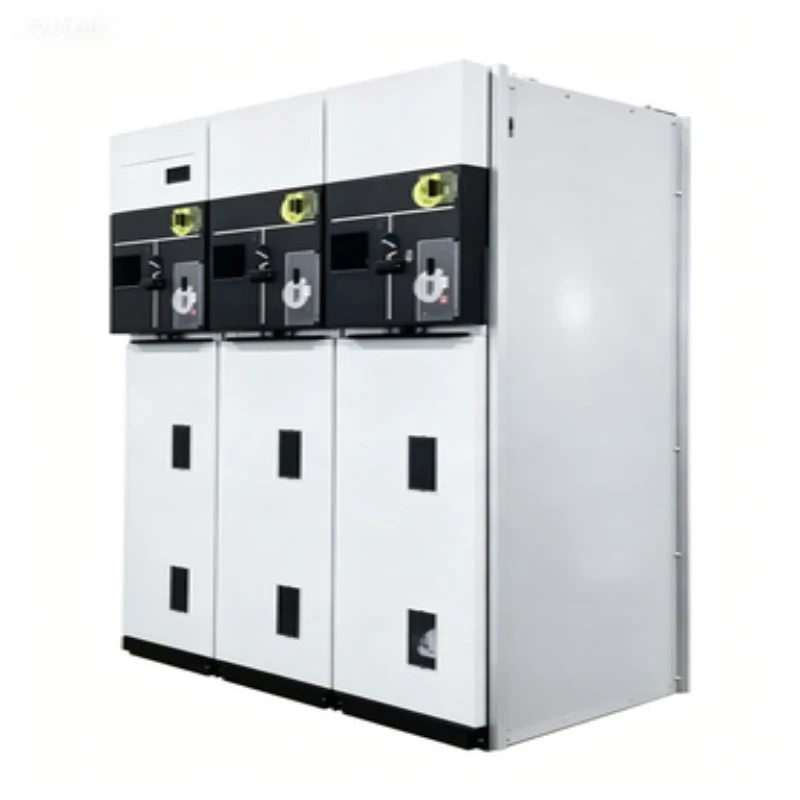

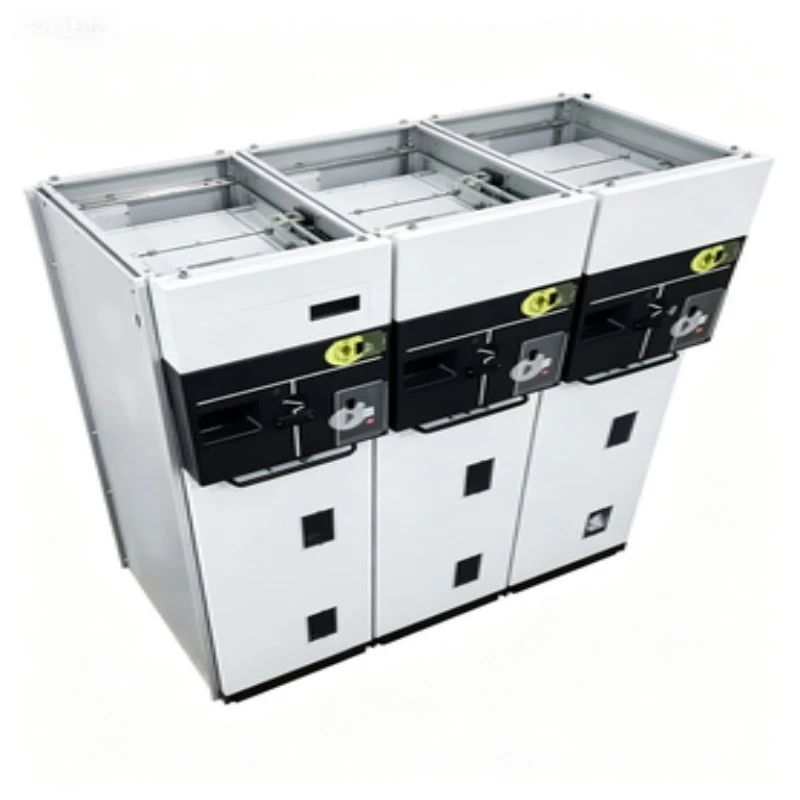

Прстенаста главна јединица Сф6 извлачиви склопни уређај

Шта је Ринг Маин Унит СФ6 извлачиви разводни уређај?

Тхеразводни уређај is a factory-assembled, metal-enclosed, SF6 insulated switchgear designed for medium voltage ring networks (up to 24kV/36kV). Unlike fixed-type РМУс, ова верзија која се може извући има уклоњиве склопне уређаје који се монтирају на камион --- обично вакуумски прекидач или СФ6 прекидач оптерећења који се физички може извући из кућишта ради одржавања, прегледа или замене без искључивања читаве сабирнице.

Шта то може учинити?

Ова прстенаста главна јединица СФ6 извлачива склопна јединица обавља три критичне функције у дистрибуцији енергије:

1. Прстенаста мрежна веза --- Повезује долазне фидере из два правца, омогућавајући редундантно напајање.

2. Заштита трансформатора --- Прекида и штити дистрибуционе трансформаторе до 2500 кВА помоћу интегрисаних осигурача или прекидача.

3. Изолација за одржавање --- Механизам који се може извући пружа видљиви прекидни зазор, осигуравајући апсолутну сигурност за особље које ради низводно.

4. Прекид квара---Прекида струје кратког споја до 25кА.

5. Тестирање и уземљење каблова --- Прекидач за уземљење и прикључци за тестирање каблова омогућавају безбедан рад каблова.

Сваки СФ6 РМУ разводни уређај компаније Лугао Повер је усаглашен са ИЕЦ 62271-200, нудећи и могућност покретања/прекидања оптерећења и отпорност струје квара у компактном отиску (ширина од чак 450 мм по панелу).

Параметар производа (Спецификација)

Напомена: Технички параметри могу да варирају у зависности од изабране конфигурације. Молимо контактирајте Лугао Повер за коначни технички лист.

Карактеристике производа и примена

Питања и одговори о карактеристикама – Разумевање предности повлачења

П1: Шта дизајн који се може извући чини бољим од фиксног РМУ-а?

О: Фиксни РМУ захтева потпуну де-енергетизацију панела за одржавање расклопних уређаја. Са Ринг Маин Унит сф6 извлачивим разводним уређајем, једноставно одмотате модул за пребацивање у положај „искључено“ или „тестно“. Сабирница остаје под напоном, а низводни кругови се могу безбедно сервисирати. Време застоја се смањује са сати на минуте.

П2: Како да знам да је камион на извлачење у исправном положају?

О: Дизајн Лугао Повер-а укључује три различите механичке позиције---Повезано, Тестирано и Искључено----свака са тактилним повратним информацијама, визуелним индикаторима на камиону и помоћним контактима за даљински СЦАДА надзор. Сигурносни затварач аутоматски покрива фиксне контакте када се камион повуче.

П3: Да ли СФ6 гас не захтева одржавање у овом дизајну који се може извући?

О: Да. Резервоар СФ6 је запечаћен доживотно (≥30 година под нормалним условима). Механизам који се може извући налази се у нисконапонском одељку или предњем делу камиона – не унутар резервоара за гас. Стога, повлачење прекидача не ремети притисак СФ6 или интегритет диелектрика. Ово је кључна разлика између главне јединице са СФ6 извлачивим прстеном.

П4: Да ли овај РМУ подржава даљинско управљање?

О: Да. Камиони на извлачење могу бити опремљени моторизованим механизмима и сензорима за повратну информацију о положају, омогућавајући потпуно даљинско уношење/извлачење – компатибилно са ИЕЦ 61850 ГООСЕ порукама.

Погодне примене за СФ6 изоловане разводне уређаје

Детаљи производње

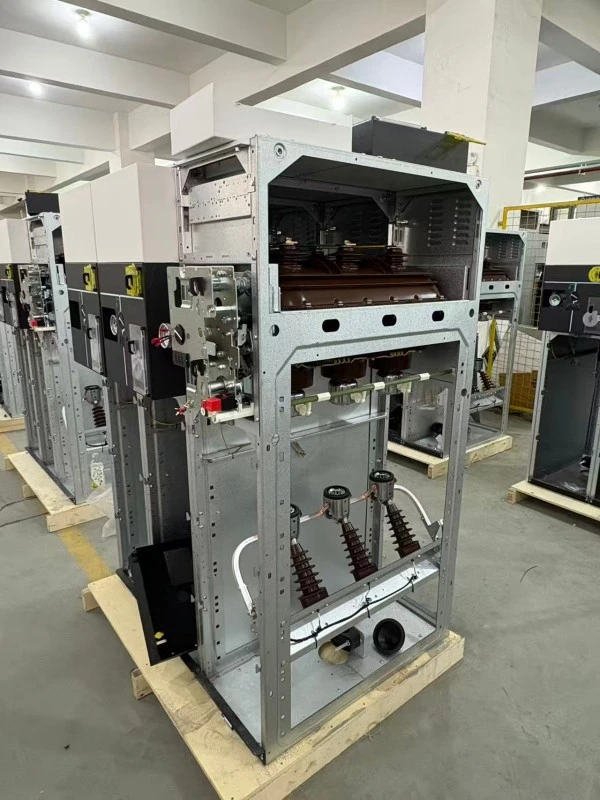

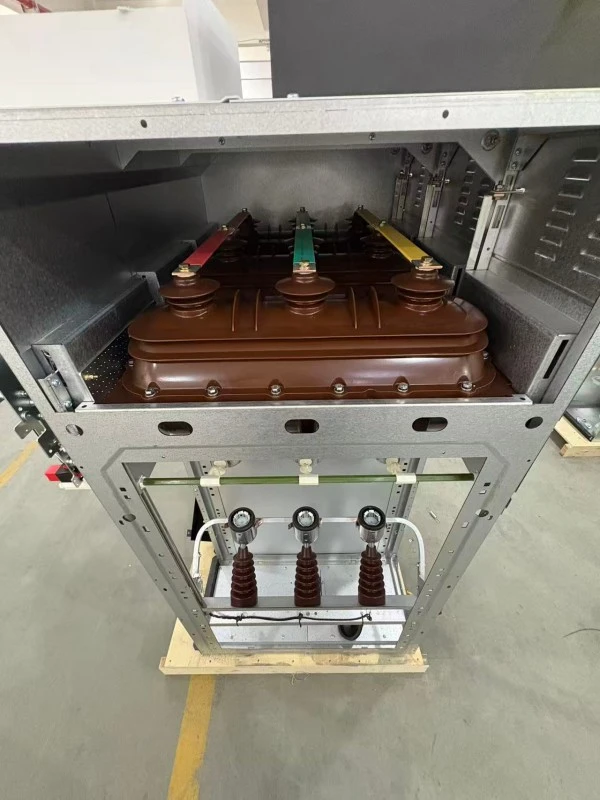

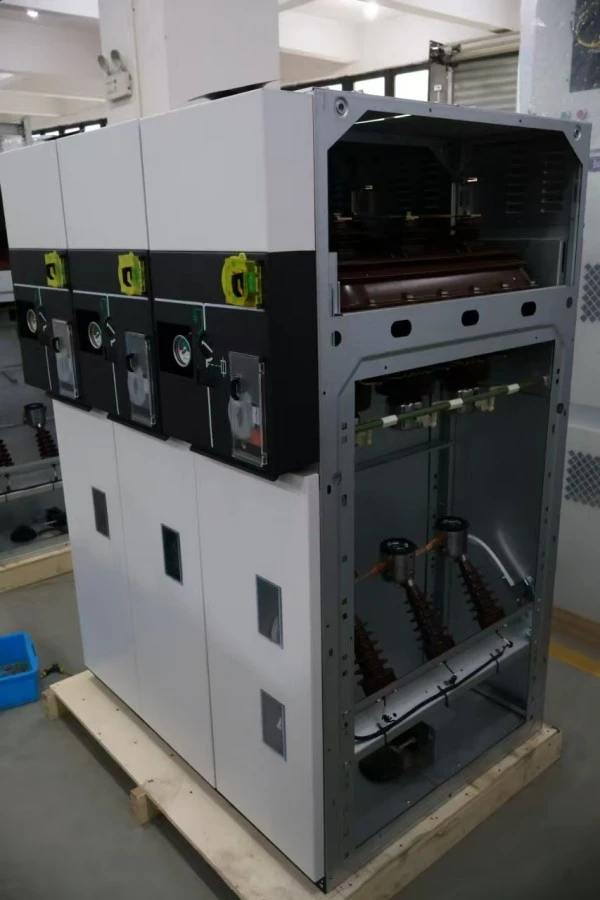

Свака Ринг Маин Унит сф6 извлачива расклопна јединица се производи у нашем ИСО 9001 сертификованом постројењу са наменским линијама за склапање за фиксне и извлачиве варијанте.

Кључни производни кораци:

1. Производња резервоара --- 3мм нерђајући челик, роботско ласерско заваривање, 100% тест цурења хелијума (брзина цурења <1×10⁻⁶ мбар·Л/с).

2. Обрада СФ6---Вакумско пуњење са тачком росе ≤ -50°Ц, притисак калибрисан на референтној температури од 20°Ц.

3. Withdrawable truck assembly---Precision guide rails, anti-friction rollers, self-aligning primary contacts (silver-plated copper, 12μm thickness).

4. Подешавање блокаде --- Свака јединица пролази кроз 200 циклуса уметања/извлачења да би се проверила механичка блокада.

5. Испитивање високог напона --- Издржи фреквенцију снаге: 42кВ/1мин (12кВ јединице); делимично пражњење <5пЦ на 1,2Ур.

6. Тест пораста температуре --- На 1,1× називној струји, све тачке унутар стандардних граница.

7. Јединствени серијски број --- Угравиран и на кућишту и на камиону на извлачење ради потпуне следљивости.

Контролне тачке за контролу квалитета

Паковање

Свака прстенаста главна јединица сф6 извлачива плоча разводног уређаја се пакује појединачно за извоз:

Ознаке на сандуку:

1. „Напуњен СФ6 гасом – не испуштајте“

2. „Камион на извлачење изнутра – Пажљиво рукујте“

3. Центар гравитације, тачке подизања, ломљиве етикете

Камион који се може извући се испоручује унутар плоче (у искљученом положају) да би се спречила оштећења. За поруџбине са више камиона, доступно је опционо засебно паковање.

Након продаје и гаранције

Гарантни период:

12 месеци од датума пуштања у рад или 18 месеци од датума испоруке (шта год се прво догоди).

Шта је покривено:

1. Сви механички делови укључујући камион на извлачење, блокаде, ролетне

2. СФ6 гасни систем (осим допуне гаса због цурења купаца)

3. Примарни и секундарни контакти

4. Механизам за уземљење

Шта није покривено:

1. Оштећење током неправилног извлачења/уметања

2. Модификације спољашњег ожичења

3. Акти природе (поплава, муња)

4. Потрошни материјал (осигурачи, индикаторске лампице)

Обавезе услуге:

1. Одговор на технички упит: у року од 2 сата (радним данима)

2. Отпрема резервних делова: у року од 24 сата

3. Решавање проблема на даљину: бесплатна подршка за видео позиве

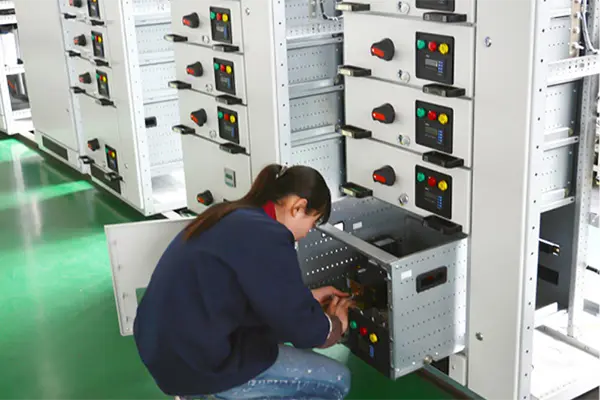

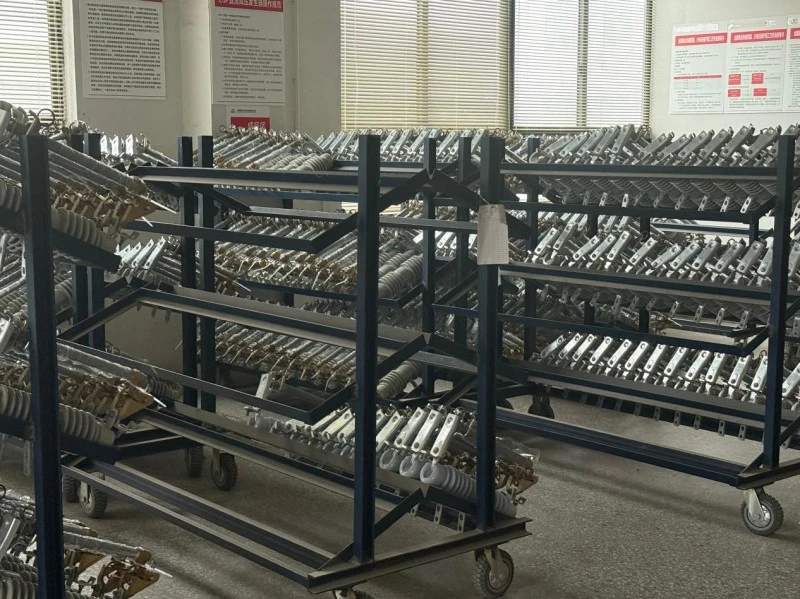

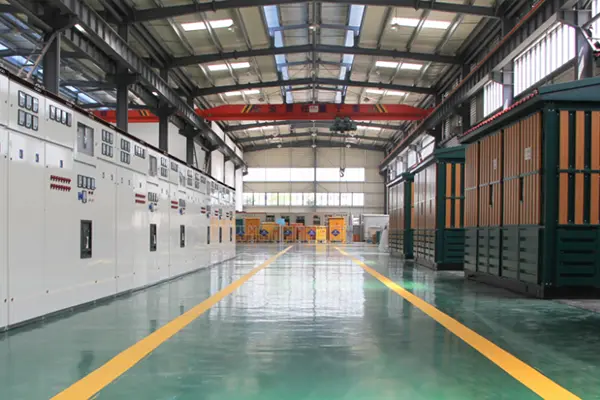

Производња и контрола квалитета

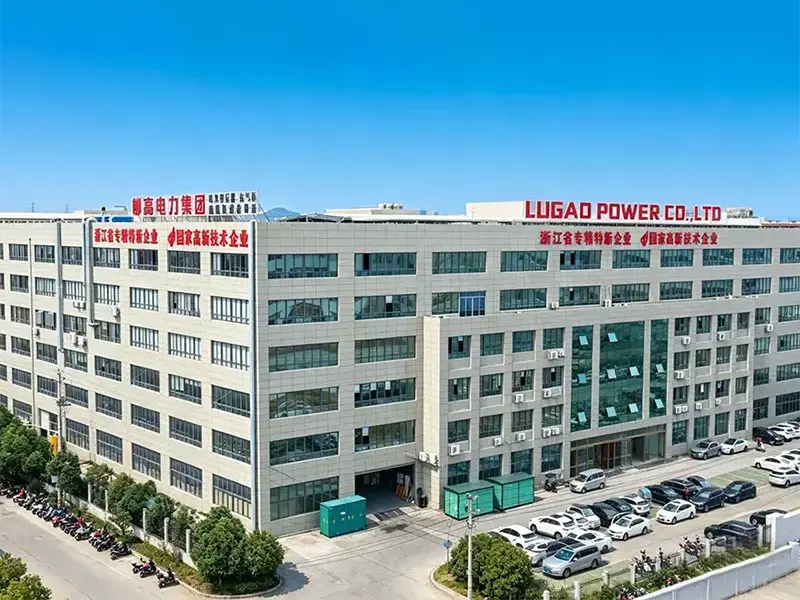

Лугао Повер Цо., Лтд. специјализована је за истраживање и развој и производњу опреме за пренос и дистрибуцију енергије високог, средњег и ниског напона, укључујући трансформаторе,разводни уређај, прекидачи, растављачи и сродни електрични производи.

Са сопственим могућностима производње, инжењеринга и тестирања, Лугао Повер обезбеђује прилагођена ОЕМ/ОДМ решења и решења за дистрибуцију електричне енергије на једном месту за комуналне услуге, индустријске објекте, пројекте обновљиве енергије и инфраструктурне апликације широм света.
