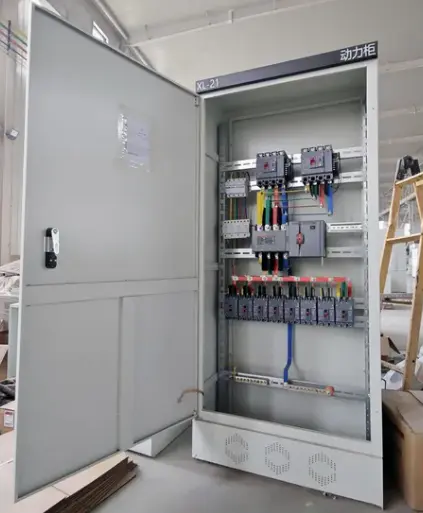

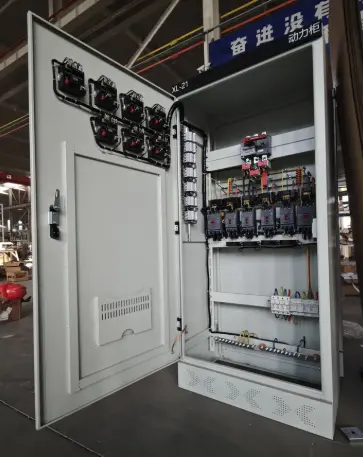

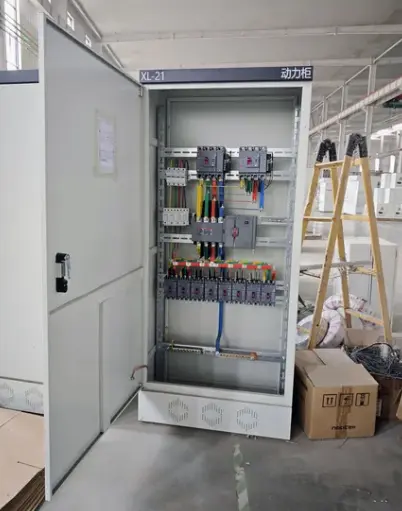

КСЛ-21 Фиксна разводна кутија

КСЛ-21 Фиксна разводна кутија за дистрибуцију струје је зидни или подни затворен нисконапонски разводни орман, типично до 630А. Одликује се унутрашњом монтажном структуром фиксног типа — што значи да су сви прекидачи, контактори, бројила и терминали трајно монтирани на унутрашње шине или монтажне плоче, уместо да се могу извлачити.

Шта ради овај производ?

● Прима и дистрибуира електричну енергију из главног улазног извора у више одлазних струјних кола

● Обезбеђује заштиту од прекомерне струје и кратког споја за опрему која се налази на нижој струји која користи прекидаче у калупу (МЦЦБ) или минијатурне прекидаче (МЦБ)

● Омогућава локалну контролу мотора, расветних кола и других оптерећења преко тастера или прекидача за бирање постављених на вратима

● Садржи уређаје за мерење и надзор као што су амперметри, волтметри и дигитални мерачи снаге

● Изолује кола за безбедно одржавање помоћу главног улазног прекидача или прекидача

Тецхницал Параметерс

Стандарди и сертификати

КСЛ-21 фиксна разводна кутија може се произвести у складу са ИЕЦ 61439, ГБ/Т 7251 и техничким захтевима специфичним за пројекат. Лугао Повер подржава фабричка рутинска тестирања пре испоруке, укључујући тест отпора изолације, тест отпорности на напон фреквенције снаге, инспекцију ожичења, тест механичког рада и визуелну инспекцију.

• ИЕЦ 61439 склопови нисконапонских расклопних и управљачких уређаја
• ИСО систем управљања квалитетом фабрике
• Извештај о рутинском тестирању доступан је пре испоруке
• Подржана инспекција треће стране на захтев
• OEM and project-specific customization available

За разлику од већих извлачећихразводни уређај, КСЛ-21 је дизајниран за апликације где су промене кола ретке и где се једноставност цени у односу на модуларну флексибилност. Његов фиксни дизајн нуди ниже почетне трошкове, мањи отисак и лакшу инсталацију. У суштини, КСЛ-21 разводни орман је радни коњ мале и средње дистрибуције електричне енергије — поуздан, једноставан и економичан.

Предности производа

КСЛ-21 разводна кутија са фиксном струјом нуди неколико убедљивих предности које га чине пожељним избором за апликације фиксне дистрибуције.

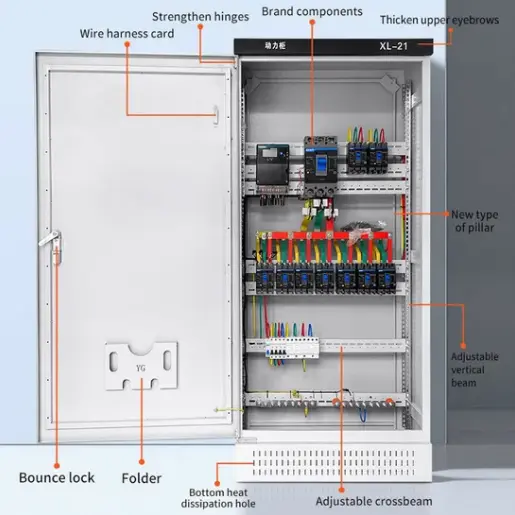

Карактеристике производа

Нисконапонска дистрибуциона табла садржи следеће карактеристичне карактеристике које га разликују од конкурентских фиксних разводних кутија.

Заварени оквир са двоструким премазом: Главни оквир је израђен од хладно ваљаног челика дебљине 1,5 мм до 2,0 мм са континуираним заваривањем ЦО₂ заштићеним луком на свим спојевима. Након заваривања, цело кућиште се подвргава одмашћивању, фосфатирању и електростатичком прашкастом премазу (минимум 70 μм) у РАЛ 7035. Ова двослојна заштита значајно надмашује кутије са заковицама или завртњима у корозивним срединама.

Врата са шаркама са отварањем од 130°: Предња врата су опремљена шаркама од нерђајућег челика за тешке услове рада које омогућавају отварање од 130°, плус механизам за закључавање у три тачке (горњи, средњи, доњи) са ДИН стандардном ручком. За очитавање бројила без отварања врата обезбеђен је провидни инструмент инструмент.

Уклоњиви бочни и задњи панели: Обе бочне плоче и задњи панел се могу уклонити помоћу стандардног шестоугаоног кључа. Ово омогућава приступ од 360° унутрашњим компонентама током инсталације или одржавања — карактеристика која се ретко налази у јефтиним дистрибутивним кутијама.

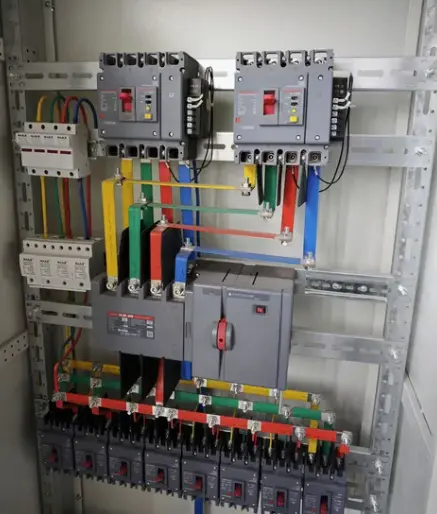

Универзалне монтажне шине: Унутрашњост ормарића је опремљена и перфорираним монтажним плочама (за уређаје који се монтирају на шрафове) и ДИН шинама (за уређаје који се монтирају). Овај дизајн са двоструким системом прихвата било који бренд МЦЦБ, МЦБ, контактора или терминалног блока.

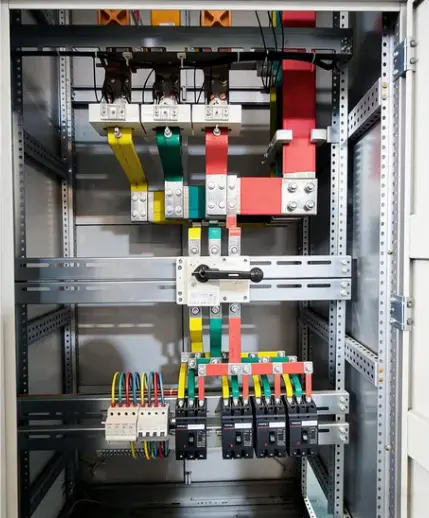

Интегрисане неутралне сабирнице и сабирнице за уземљење: Фабрички инсталирана бакарна неутрална шипка (пун капацитет) и шипка за уземљење (пола капацитета) пролазе кроз пуну висину кућишта, са претходно избушеним прикључним тачкама на сваких 50 мм. Нема потребе за додавањем засебних сабирница на лицу места.

Систем за управљање кабловима: Вертикални канали за каблове са леве и десне стране, сваки са поклопцима који се могу уклонити. Каблови за улаз/излаз су предвиђени на горњој, доњој и оба бочна зида. Одвојени канал за управљање одваја ожичење ниског напона од каблова за напајање.

Долазни изолациони прекидач са блокадом врата: Главна ручка улазног прекидача је механички блокирана са предњим вратима — врата се не могу отворити осим ако главни прекидач није у положају ОФФ. Ова безбедносна функција спречава случајни контакт са деловима под напоном.

Означавање струјног кола: Сваки положај кола је јасно означен на унутрашњој монтажној плочи помоћу сито-штампе отпорне на хабање. Етикете не бледе и не љуште се као лепљиве налепнице.

Примена производа

КСЛ-21 фиксни разводни уређај се широко користи у следећим секторима:

● Индустријска постројења – Машинске радионице, монтажне линије, опрема за руковање материјалом, станице за заваривање (обично 100А–630А доводници)

● Пословне зграде – тржни центри, пословни спратови, малопродајне радње, ресторани (осветљење и општа дистрибуција електричне енергије)

● Стамбени комплекси – спратна дистрибуција стамбених зграда, друштвени објекти, осветљење паркинга

● Инфраструктура – ​​Осветљење тунела, струја на наплатним станицама, управљачки ормани уличне расвете

● ХВАЦ системи – Главни развод за расхладна постројења, клима коморе, пумпне просторије

● Привремена струја на локацији – Грађевинске приколице, дистрибуција електричне енергије за догађаје, сетови за производњу филмова

У свим овим сценаријима, електрични дистрибутивни орман обезбеђује баланс цене, поузданости и лакоће одржавања који сложенији разводни уређаји не могу да парирају.

ФАК

Који је опсег називне струје расклопних уређаја КСЛ-21?

КСЛ-21 фиксна разводна кутија се обично може конфигурисати од 100А до 630А у складу са пројектним оптерећењем и дизајном кола.

Може ли Лугао да прилагоди изглед унутрашње компоненте?

Да. Можемо да прилагодимо распоред МЦЦБ-а, МЦБ-ова, контактора, бројила, терминала, сабирница и положаја кабловских улаза према вашем једнолинијском дијаграму.

Које информације треба да дам за понуду?

Наведите називни напон, називну струју, број улазних и одлазних кола, спецификације прекидача, степен заштите, тип инсталације, количину и одредишни порт.

Можете ли дати дијаграме ожичења пре производње?

Да. Лугао може да обезбеди цртеже распореда, дијаграме ожичења и документе техничке потврде пре производње за одобрење купца.

Да ли је КСЛ-21 орман погодан за употребу на отвореном?

Стандардни КСЛ-21 ормарићи се углавном користе у затвореном простору. За спољне апликације можемо прилагодити већу ИП заштиту, структуру отпорну на кишу и антикорозивни премаз.

Паковање, испорука, постпродаја и најчешћа питања

Паковање и достава

Појединачно паковање:Сваки ормарић је умотан у ВЦИ папир против рђе, затим фолијом са мехурићима, затим стреч фолијом и на крају стављен у сандук од шперплоче од 10 мм са челичним штитницима за ивице.

Услови испоруке:ФОБ Нингбо, главне луке ЦИФ или франко фабрика.

Време испоруке:15 радних дана за стандардне конфигурације (до 10 јединица).

Сервис након продаје – 1-годишња гаранција

●Гарантни период:12 месеци од пуштања у рад или 18 месеци од испоруке, шта год наступи прво.

●Покривеност:Дефекти у производњи укључујући пуцање завара оквира, квар премаза (неабразивни), неисправну блокаду врата и грешке у ожичењу.

● Изузеци:Оштећења услед неправилне инсталације, преоптерећења изнад називне струје, физичког удара, корозије од хемикалија које нису наведене или више силе.
