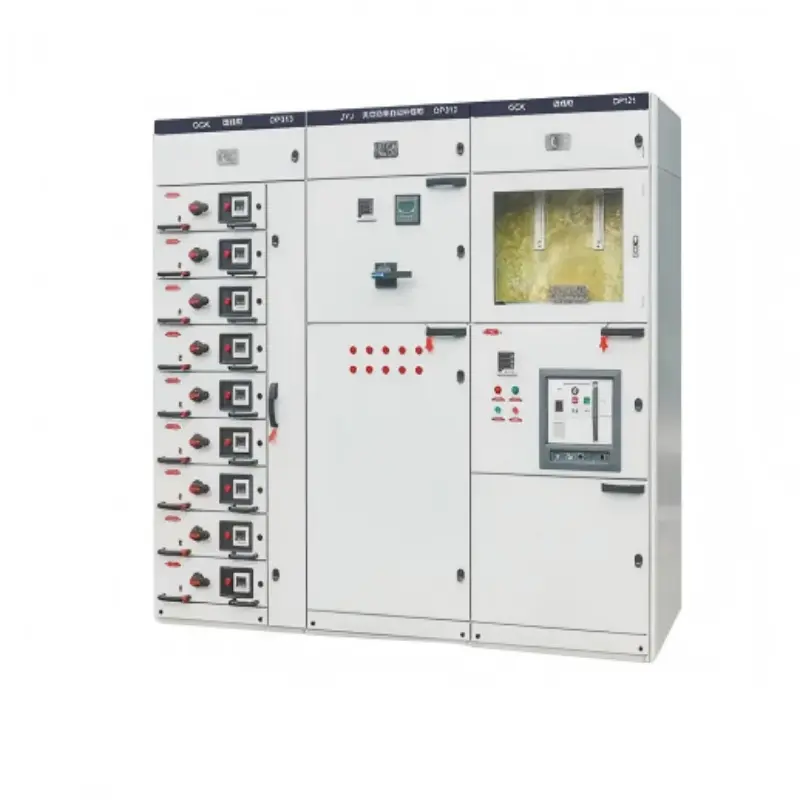

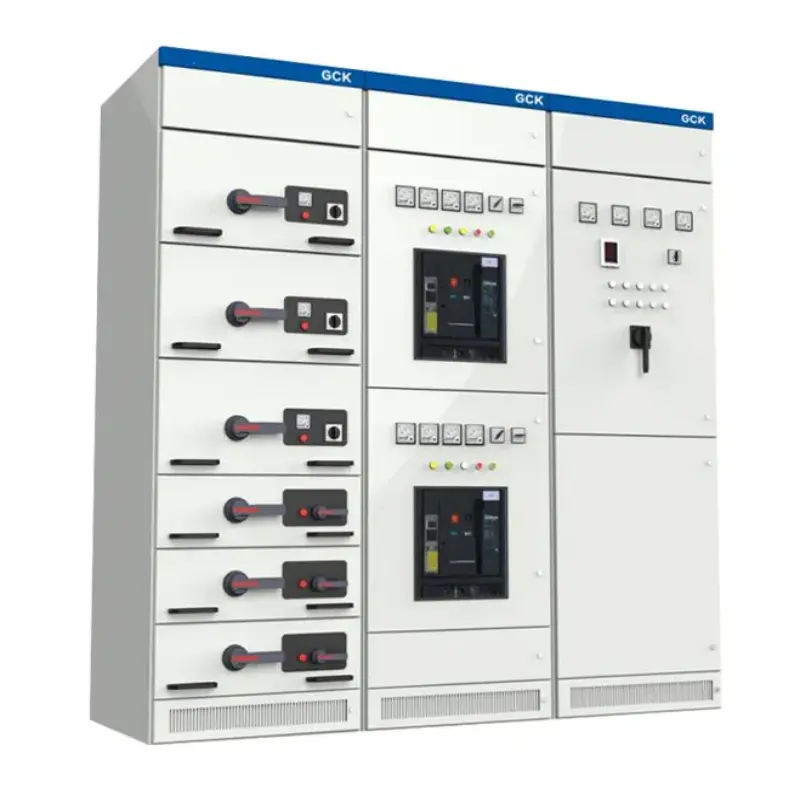

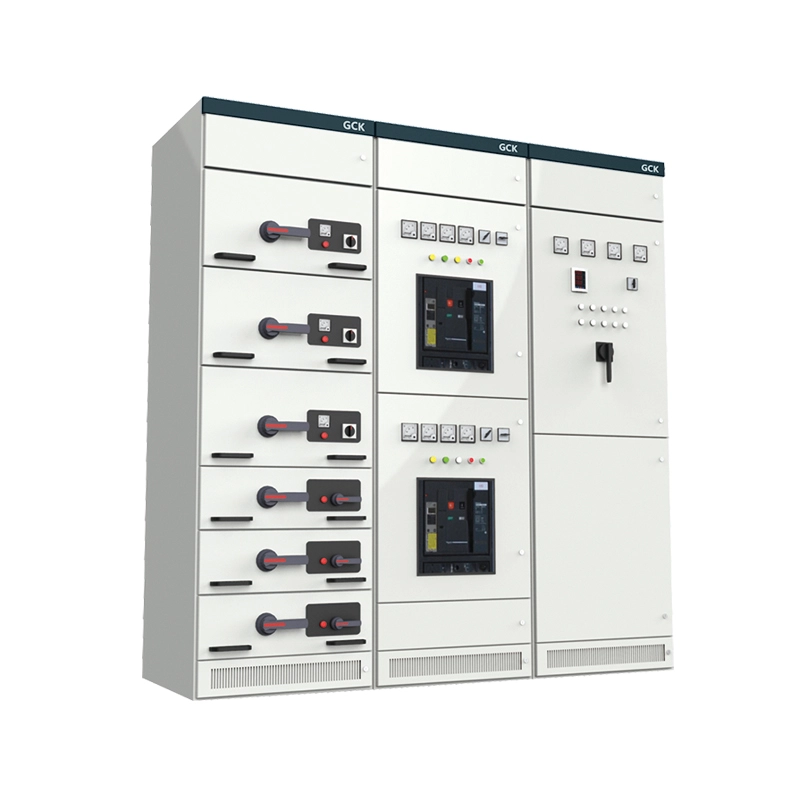

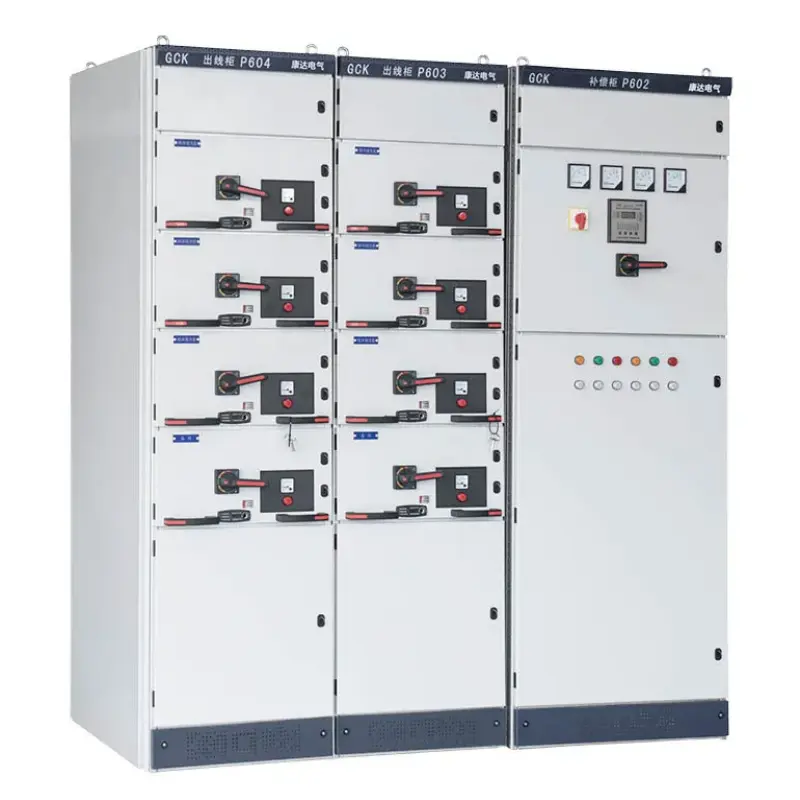

ГЦК Ц-профил Монтажа Економичан разводни ормар

ГЦК Ц-профилни склоп Економични разводни ормар је анисконапонска (до 690В) затворена расклопна опремакористећи челични оквир са вијцима Ц-профила. Ц-профили су хладно ваљани, претходно избушени поцинковани челични канали са модуларном мрежом рупа од 25 мм, што омогућава монтажу без заваривања или специјалног алата.

Шта ради овај производ?

● Дистрибуција напајања – безбедно испоручује струју из главног долазног извора до фидера, мотора, расветних панела и других оптерећења.

● Функционалност фиока – садржи фиоке које се могу извући (прекидачи, контактори, меки стартери) које се могу заменити док главна сабирница остаје под напоном, минимизирајући застоје.

● Реконфигурација на лицу места – Лако додајте или померите секције тако што ћете одвртати крајње плоче, причврстити нове ормаре и проширити сабирнице помоћу једноставних комплета.

● Заштита и изолација – Обезбеђује механичка блокада, затвараче и конфигурабилни облик раздвајања (Образац 2б, 3б или 4б).

Опције прилагођавања

У суштини, овај ормарић нуди модеран извлачењеразводни уређајфункционалност — безбедно одржавање, велика густина и модуларност — по приступачној цени. Идеалан је за мала и средња индустријска постројења, комерцијалне зграде, инфраструктурне пројекте и реконструкције са освртом на буџет где се квалитет не може угрозити.

Параметри производа (Спецификација)

Испод су кључне техничке спецификације за ГЦК Ц-профилни склоп Економични разводни ормар. Вредности су засноване на стандардним конфигурацијама и могу се прилагодити специфичним захтевима пројекта.

Карактеристике производа и апликације (формат питања и одговора)

Економични разводни ормар са склопом ГЦК Ц-профила истиче се својом јединственом комбинацијом економичности, флексибилности и доказаних перформанси. У наставку одговарамо на најчешћа питања која купци постављају о његовим карактеристикама и одговарајућим апликацијама.

П1: Шта дизајн Ц-профила чини економичнијим од заварених разводних уређаја?

О: Три разлога: (1) Оквир спојен вијцима елиминише скупе уређаје за заваривање. (2) Унапред избушена мрежа од 25 мм уклања прилагођено бушење. (3) Оштећени профили се могу заменити појединачно, а не цео оквир. Када купите Економични разводни ормар са склопом ГЦК Ц-профила, плаћате за вредност, а не за прекомерни инжењеринг.

П2: Да ли је структура са вијцима довољно јака за индустријска окружења?

О: Да. Са одговарајућим обртним моментом (М8:18Нм, М10:35Нм), испуњава ИЕЦ 61439-2 и издржава силе кратког споја од 50кА без трајне деформације. За екстремне вибрације (нпр. штанцање пресе или бродова), препоручујемо наше заваренеМНС серија. За 95% индустријских/комерцијалних локација, ГЦК Ц-профил је више него адекватан.

П3: Како је поцинкована завршна обрада у поређењу са прашкастим премазом?

О: Топло цинковање након штанцања покрива све површине — укључене су ивице и рупе — једноличним слојем цинка од ≥65 μм. Неће се окрхнути или кородирати када влага продре иза њега, што је боље од прашкастог премаза у влажним срединама (нпр. третман воде, текстилне фабрике). Ако је потребна боја, преко поцинкованог слоја се може нанети прашкасти премаз.

П4: Који су најчешћи сценарији апликације?

О: На основу хиљада глобалних инсталација, ГЦК Ц-профилни склоп Економични разводни ормар се најчешће користи у:

Мала и средња индустријска постројења: прехрамбена индустрија, прерада пластике, производња метала и творнице текстила

Пословни објекти: тржни центри, хотели и пословне зграде

Пречишћавање воде и отпадних вода: пумпне станице, системи за наводњавање и десалинизацију

Ретрофит пројекти: замена старих фиксних централа са модерним разводним апаратима

Привремене електричне инсталације: градилишта, рударски кампови и електроенергетски системи за догађаје

Детаљи производње и конкурентске предности

Детаљи производње – Како градимо ГЦК Ц-профилни склоп Економични разводни ормар

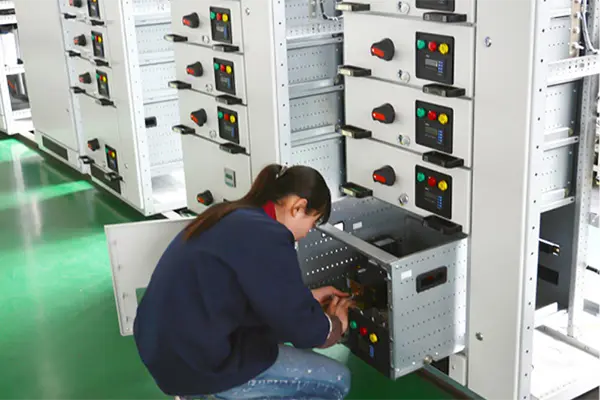

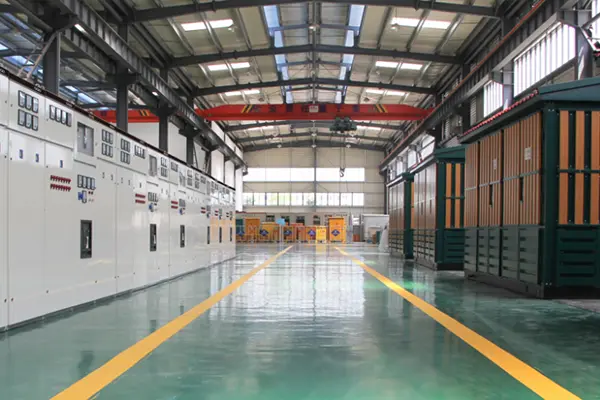

У Лугао Повер Цо., Лтд., производимо сваки ГЦК Ц-профилни склоп Економични ормарић са конзистентношћу, издржљивошћу и лакоћом монтаже.

1. Производња Ц-профила:Јапански стандард К235Б 2,0 мм челични калем → ЦНЦ бушилица 25 мм решетка → Ц-облик хладног облика (прецизност ±0,3 мм) → исечен на дужину → топло поцинковано (≥65 μм, АСТМ А123).

2. Колевка за фиоке:2,5 мм поцинковани челик са удубљењем за позиционирање и најлонским ваљцима. Прихвата фиоке од 8Е/2 до 24Е преко адаптерске плоче. Механичка блокада у три положаја (повезана/тестирана/изолована) са копчом за катанац.

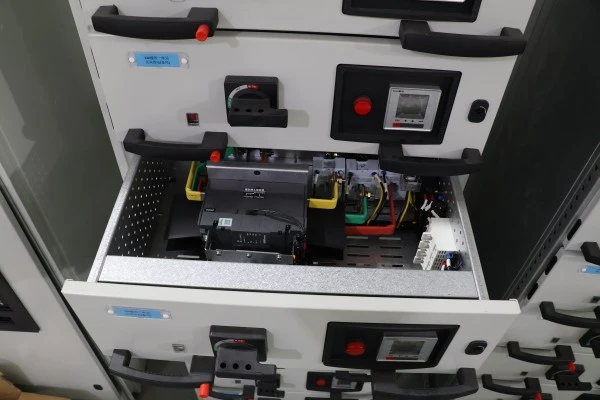

3. Јединица фиоке:Челична предња плоча од 1,5 мм, РАЛ 7035 прашкасти премаз, ласерски гравирана етикета. Ручка са О/И индикатором. Примарни контакти: посребрени бакар (≥10μм), дизајн тулипана са опругом. Секундарно ожичење: 2,5 мм² ПВЦ бакарна жица са нумерисаним ферулама. Фабрички испитан за континуитет, изолацију и механички рад.

4. Систем сабирница:ЕТП бакар (98% ИАЦС), посребрени спојеви затегнути на 35–40 Нм. Подржане сабирнице на сваких 500 мм (чвршће од типичних 800 мм). Вертикалне сабирнице се повезују преко бакарних карика са вијцима.

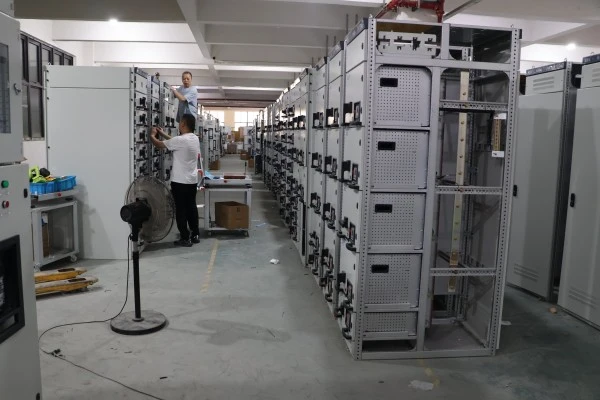

5. Монтажа и тестирање:Склоп са контролом обртног момента. Свака јединица тестирана: диелектрик (2,5кВ/1мин), континуитет, механичка блокада и пораст температуре при 1,1к називне струје. Извештај о фабричком тестирању укључен.

Сервис након продаје – једногодишња гаранција

Гарантни период:12 месеци од дана пуштања у рад, али не дуже од 18 месеци од датума испоруке.

Шта је покривено: Сви производни недостаци укључујући:

● Деформација Ц-профила под номиналним механичким оптерећењем

● Неисправност блокаде фиоке (неуспех да се спречи погрешно уметање или извлачење)

● Истрошеност примарног контакта прелази 0,5 мм у гарантном року

● Грешке секундарног ожичења или лабави прикључци узроковани фабричком монтажом

● Љуштење поцинкованог премаза (под условом да нема спољне абразије)

Шта није покривено: Оштећења која су настала услед неправилне инсталације, неовлашћене модификације, рада ван називних ознака на плочици, физички утицај, корозија услед излагања хемикалијама које нису наведене у наруџбини, или виша сила (муња, поплава, пожар, итд.).

Обавеза одговора:

● Даљинска техничка подршка:у року од 8 радних сати путем е-поште, ВхатсАпп-а или видео позива.

● Испорука резервних делова:у року од 48 сати за гаранцијске захтеве (стандардни курир).

Документација приложена уз сваку пошиљку:

1. Извештај о фабричком испитивању (диелектрик, континуитет, пораст температуре)

2. Монтажни цртеж и једнолинијски дијаграм

3. Распоред фиока који наводи рејтинг и функцију сваке фиоке

4. Спецификација обртног момента за поновно састављање на лицу места (КД налози)

5. Упутство за употребу и одржавање
