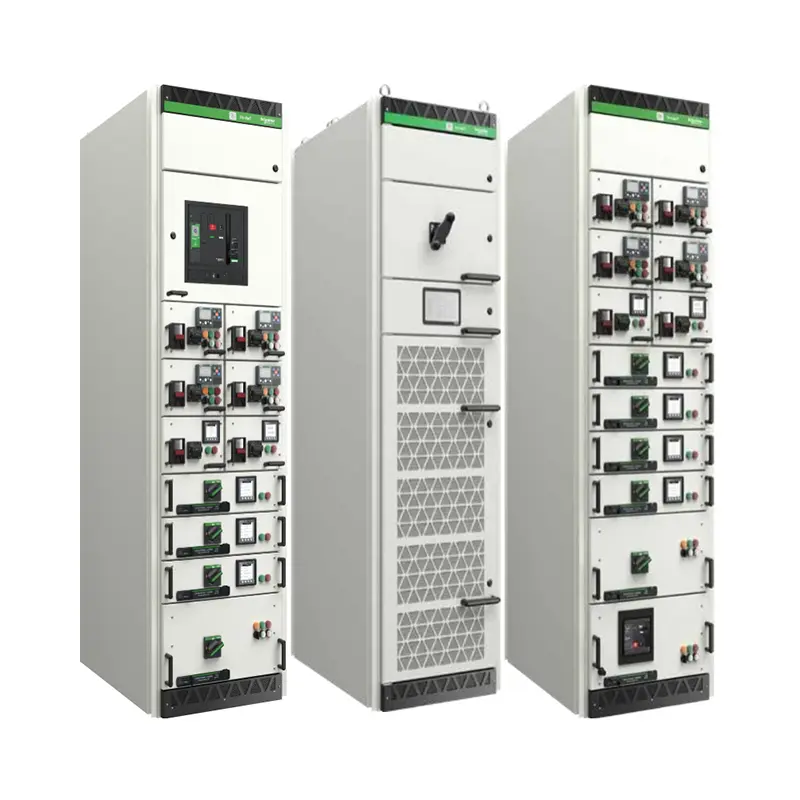

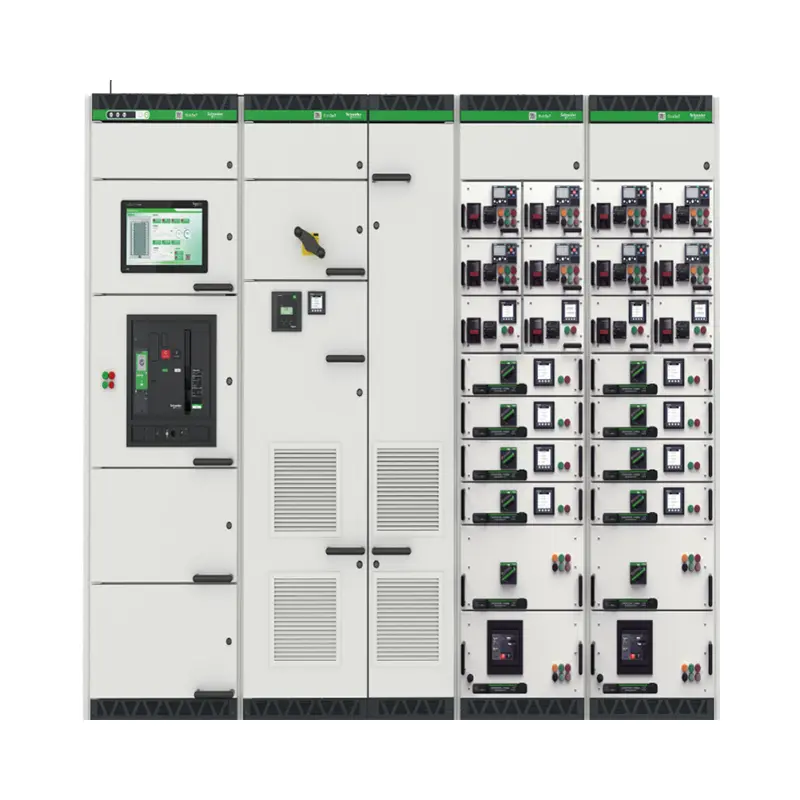

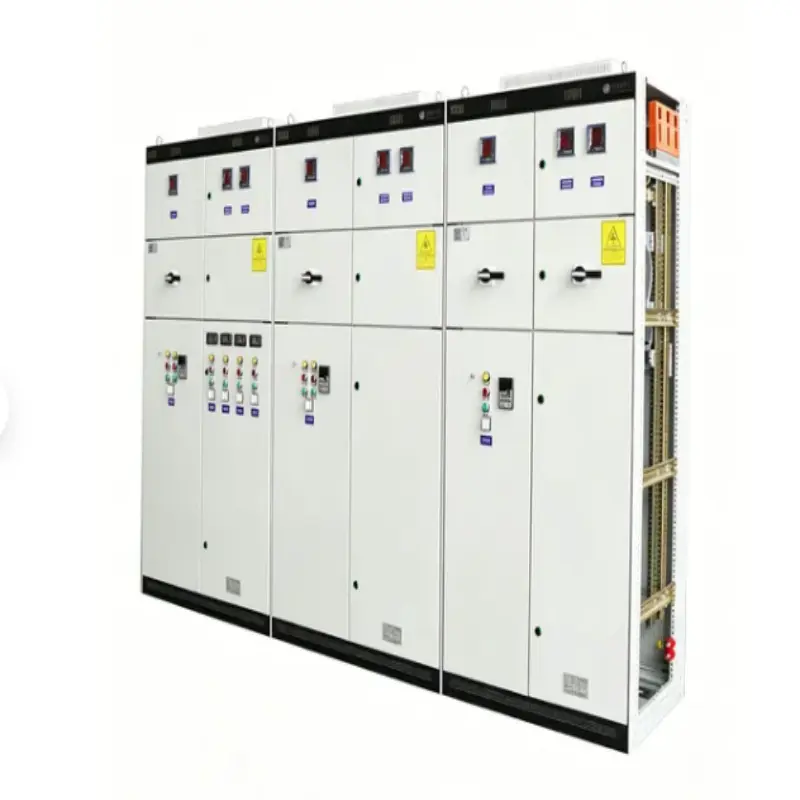

Интелигентна дистрибутивна расклопна јединица са фиоком

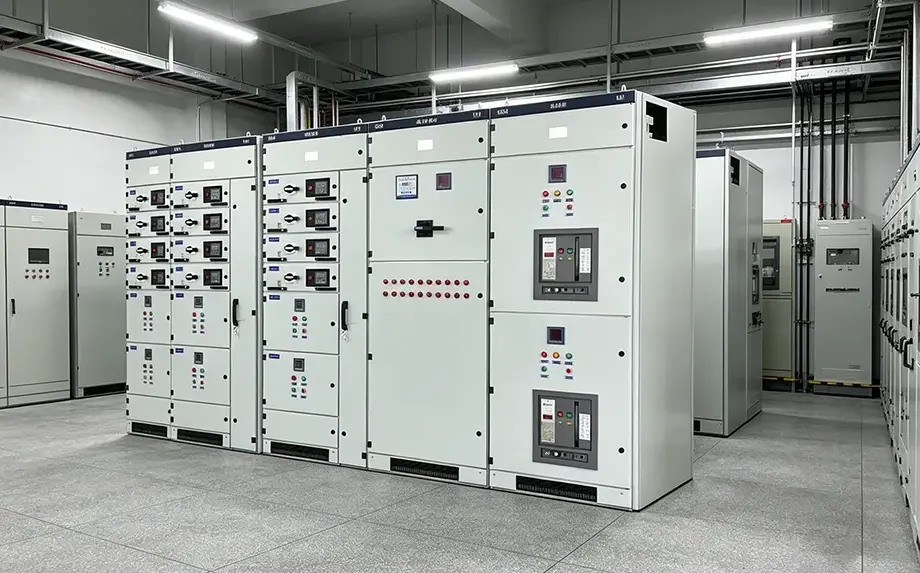

Панелни уређај за интелигентну дистрибуцију струје од Лугао Повер Цо., Лтд. је нисконапонски склоп високих перформанси који комбинује интелигентну заштиту, мерење и комуникацију. За разлику од традиционалних фиксних панела, ова верзија типа фиоке омогућава да се свака јединица кола убаци или извуче без искључивања целог система. Свака фиока садржи наменски прекидач, контролер и сензоре. „Интелигентна“ способност долази од уграђених анализатора квалитета енергије, Модбус ТЦП/ИП или Профибус комуникације и аутоматских упозорења о кваровима. ТхеСвитцхгеарпогодан је за АЦ 690В, 50/60Хз системе, називне струје до 6300А. Задовољава стандарде ИЕЦ 61439-1/2 и ГБ/Т 7251.

Карактеристике производа и примена (са форматом питања и одговора)

Овај одељак се бави уобичајеним забринутостима купаца и истиче инжењерске предности панелног склопног уређаја интелигентног дистрибутивног типа.

П1: Како механизам фиоке побољшава одржавање?

О: Јединица има фиоку са три позиције (повезана/тестирана/искључена) са механичким блокадама. Неисправну фиоку можете заменити за мање од 60 секунди без искључивања суседних кола. Ово је кључна предност интелигентног панелног склопног уређаја са фиоком за дистрибуцију енергије за критичне објекте.

П2: Које су „интелигентне“ функције уграђене?

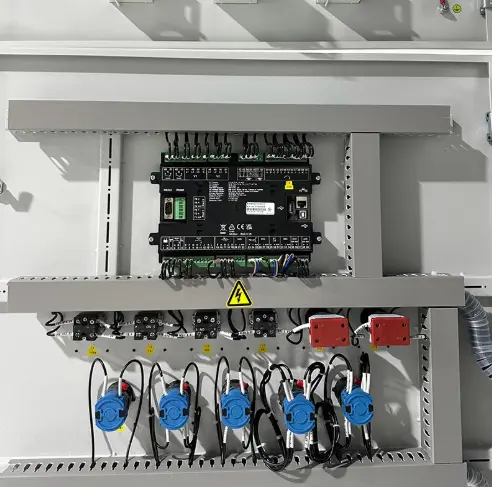

О: Праћење напона, струје, фактора снаге и хармоника у реалном времену. Аутоматски аларм за преоптерећење, кратки спој или пораст температуре. Дневници података се могу извести преко РС485 или Етхернет-а. Даљинско управљање/затварање из централног СЦАДА система.

П3: Да ли је механизам фиоке поуздан након много уметања?

О: Да. Свака фиока је тестирана на 5.000 механичких операција и 1.000 електричних операција без деградације перформанси. Контакти су посребрени са притиском на опругу.

П4: Где се овај производ може инсталирати?

Листа апликација:

1. Центри података: За редундантне путеве напајања и минимални МТТР (средње време за поправку).

2. Болнице: критична кола за одржавање живота захтевају непрекидно напајање.

3. Индустријска постројења: Центри за контролу мотора (МЦЦ) за транспортере, пумпе и компресоре.

4. Комерцијални комплекси: осветљење тржног центра и дистрибуција ХВАЦ.

5. Обновљива енергија: Интеграција соларне/ветарске енергије са повратном спрегом паметне мреже.

Параметри производа (Спецификација)

Детаљи производње (квалитет и производња)

1. Кућиште: хладно ваљана челична плоча дебљине 2,0 мм, електро-галванизована и обложена прахом (РАЛ 7035). Отпорност на корозију >500 сати тест сланом спрејом.

2. Механизам фиоке: Високо прецизне водилице са самоблокирајућом ручком. ИП20 заштита за прсте унутар преграда за фиоке.

3. Систем сабирница: Правоугаоне бакарне сабирнице (98% ИАЦС проводљивости), потпуно изоловане термоскупљајућим навлакама.

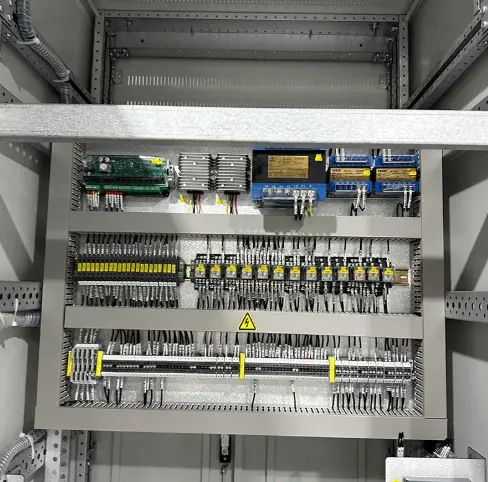

4. Ожичење: УЛ1015 или 60245 ИЕЦ сертификовани каблови, означени двоструким бројевима и кодовима боја.

5. Тестирање: Свака склопљена јединица пролази кроз:

● Издржи диелектрични напон (3000В АЦ током 1 мин)

● Тест примарног и секундарног убризгавања

● Механички тест рада фиоке

● Тест пораста температуре при пуној називној струји

Паковање и достава

1. Паковање:

Свака фиока је појединачно умотана у антистатичку ПЕ фолију. Главна плоча је заштићена ивицама и причвршћена на фумигирану дрвену палету. Сва кућишта су прекривена мехурићима и ПП тканином. Спољне јединице са ИП54 оценом добијају додатни водоотпорни ламинирани поклопац.

2. Ознака испоруке:

● угао Повер лого, број поруџбине, тежина, димензија и ознака „Фрагиле–Елецтрониц Цомпонентс“.

3. Испорука:

● Време производње: 25–35 радних дана након одобрења цртежа.

● Лука: Шангај / Нингбо.

● Достава: поморски транспорт (ФЦЛ или ЛЦЛ), ваздушни транспорт за хитне резервне фиоке.

Често постављана питања

П1: Могу ли да купим једну фиоку као резервни део без куповине целе плоче?

О: Да. Лугао Повер Цо., Лтд. продаје појединачне интелигентне фиоке. Можемо да произведемо одговарајућу резервну фиоку према оригиналном цртежу, етикети фиоке, конфигурацији кола и моделу компоненте. Коначну компатибилност треба потврдити током фазе техничког прегледа.

П2: Да ли интелигентна разводна централа са фиоком за дистрибуцију енергије подржава даљинско ресетовање након квара?

О: Да, преко комуникационог модула. Оператер може даљински да прекине везу, дијагностикује грешку и поново се повеже (ако то дозвољавају локални безбедносни кодови). Међутим, ручни преглед се и даље препоручује за кратке спојеве.

П3: Који је максималан број фиока по панелу за ваш производ?

О: За фиоке од 160А, можемо да инсталирамо до 24 јединице у панел од 2200 мм. За фиоке од 630А, максимално 12 јединица. Распоред прати раздвајање обрасца 4б, што значи да је свака фиока потпуно изолована у сопственом металном одељку.

П4: Да ли пружате услугу инсталације и пуштања у рад?

О: Стандардно пружамо даљинско пуштање у рад видео записа. Опционо: пуштање у рад на лицу места од стране Лугао инжењера (путни трошкови + дневна цена, укључено је продужење гаранције на 1 годину).*

П5: Можете ли да интегришете прекидаче треће стране као што су Митсубисхи или ЛС?

О: Апсолутно. Шасија фиока је дизајнирана да прихвати већину главних брендова: АББ Тмак/Саце, Сцхнеидер НСКС/МТЗ, Сиеменс 3ВА/3ВЛ, ЦХИНТ и друге. Само наведите модел прекидача када купујете.

Сервис и гаранција након продаје

Гарантни период: 12 месеци (1 година) од датума испоруке.

Током овог периода,Лугао Повер Цо., Лтд.покрива све производне грешке, укључујући механизме фиока, интелигентне контролере и комуникационе модуле. Потрошни материјал (светла, осигурачи) су искључени.
