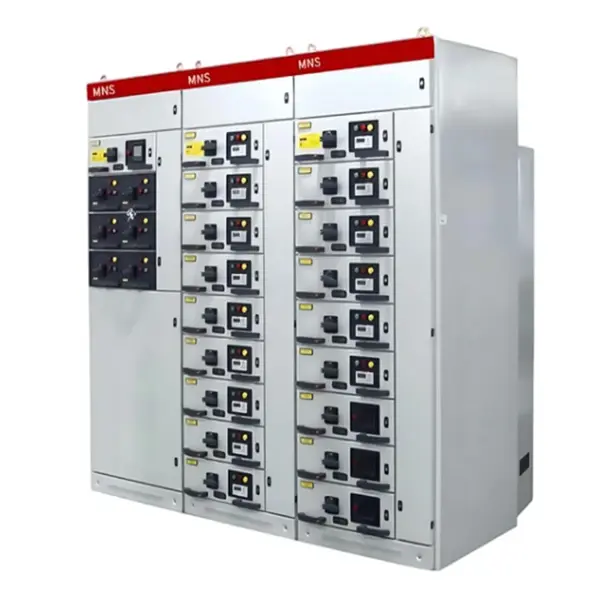

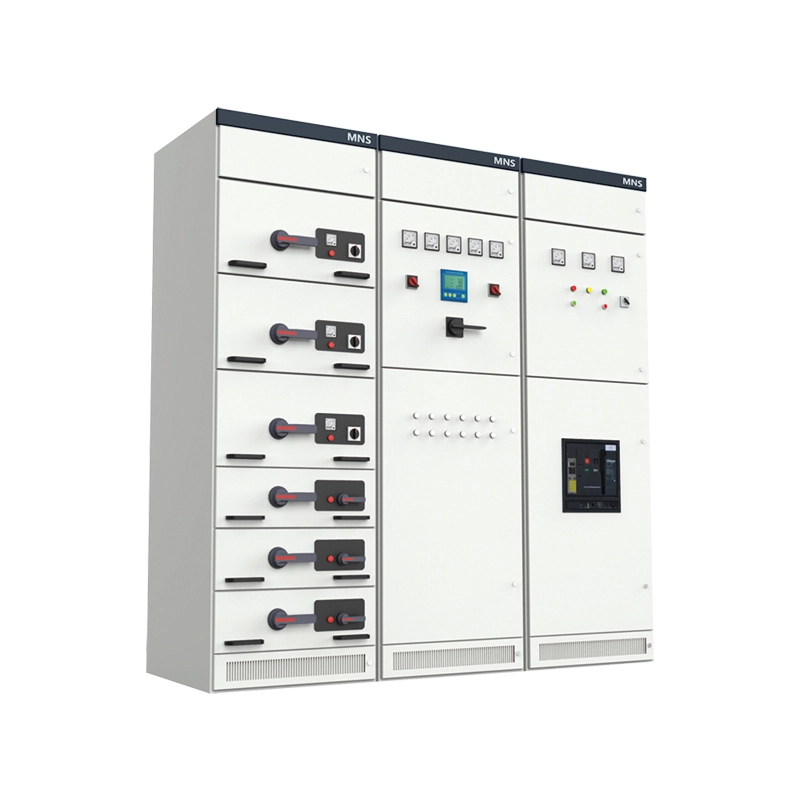

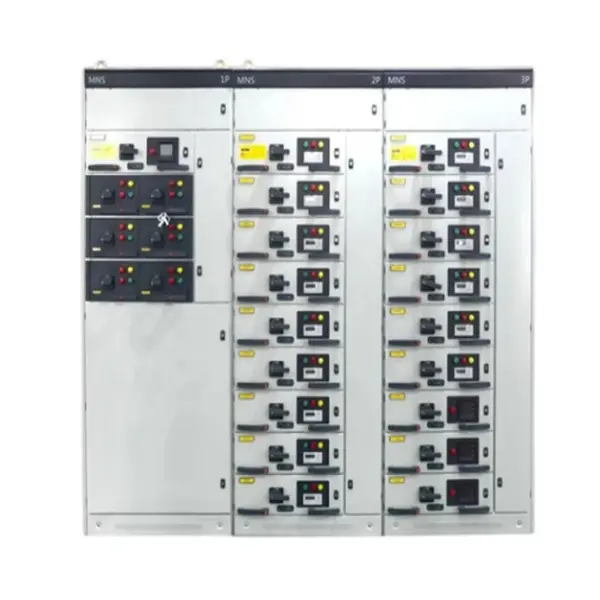

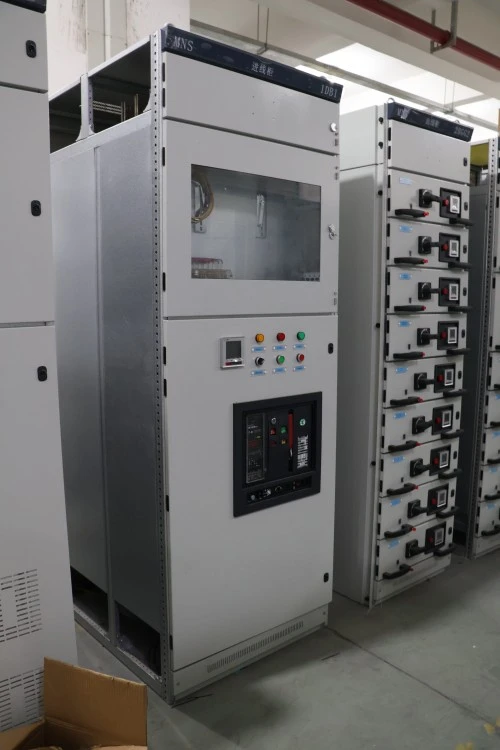

МНС модуларни разводни разводни ормар

МНС модуларни разводни разводни ормар је анисконапонска (до 690В) затворена расклопна опремасклоп дизајниран према МНС (Модулар Нетворк Систем) оквиру. Свака функционална јединица – као што је покретач мотора, фидер прекидач или модул за напајање – смештена је у индивидуалну касету за извлачење која се може убацити, извући или заменити без искључивања целог система. Ормар има три примарне функције: дистрибуцију енергије (напајање више под-кругова), контролу мотора (покретање, заустављање, заштиту мотора) и заштиту система (кратки спој, преоптерећење и изолација земљоспоја). Укратко, то је плуг-анд-плаи центар за управљање напајањем за индустријске и комерцијалне објекте.

Предности производа

Карактеристике производа

За разлику од генеричких извлачивих ормара, МНС модуларни разводни ормарић укључује ове карактеристичне карактеристике:

Параметри производа

Примена производа (сценарији)

МНС модуларни разводни ормарић је широко распрострањен у:

● Индустријска постројења: Линије за монтажу аутомобила, производња хране и пића, хемијска серијска обрада

● Комерцијални комплекси: тржни центри, високе пословне зграде, болнице

● Инфраструктура: Постројења за пречишћавање воде, пумпне станице, аеродромски системи за руковање пртљагом

● Дата центри: нисконапонска главна разводна плоча (ЛВМДБ) и удаљени панели за напајање (РПП)

● Обновљиви извори енергије: Инвертори соларне фарме, помоћно напајање ветротурбина

● Марине & оффсхоре: Бродска дистрибуција електричне енергије

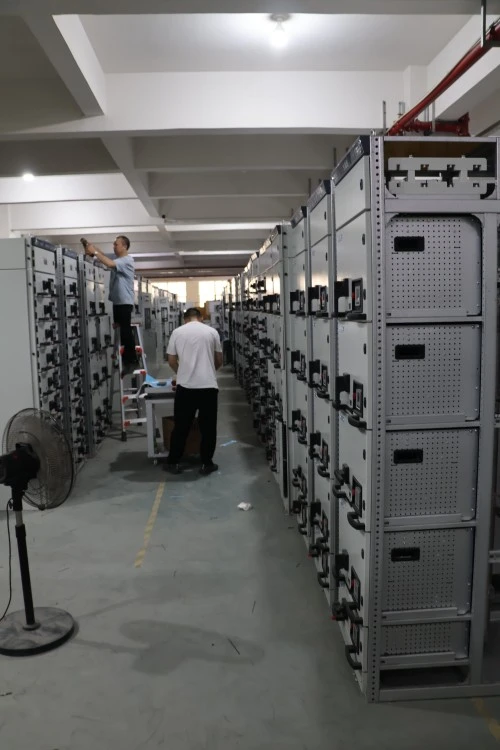

Детаљи производње

● Лугао Повер Цо., Лтд.производи сваки МНС модуларни разводни ормар са прецизношћу:

● Материјал кућишта: хладно ваљани челик дебљине 2,0 мм, потпуно заварени оквир са ИП40 стандардом (ИП54 опционо). Дебљина прашкастог премаза ≥80μм, РАЛ 7035 светло сива.

● Систем сабирница: правоугаоне бакарне шипке (98% ИАЦС проводљивости) са калајисаним спојевима. Све сабирнице су у потпуности изоловане помоћу термоскупљајућих навлака (црвена, жута, плава, сива за неутрални).

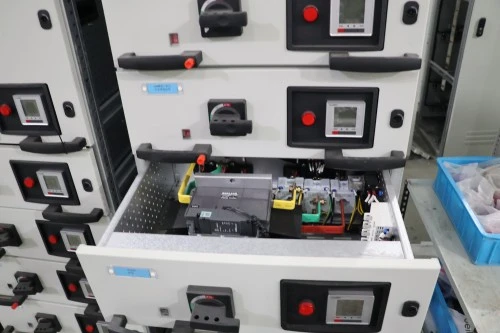

● Носач фиоке: Направљен од 2,5 мм поцинкованог челика са самоподмазујућим најлонским ваљцима. Сила уметања/вађења фиоке ≤150Н након 500 циклуса.

● Фиксни контакти: са врхом од сребрне легуре, дизајн са опругом. Оцењено за 2000 уметања без деградације перформанси.

● Секундарни контакти: 24-пински утикач и утичница посребрени конектори. Дизајниран за 10.000 циклуса парења.

● Идентификација фиоке: Ласерски гравирани држач етикета на свакој предњој страни фиоке. КР код је опционалан за праћење дигиталне имовине.

● Фабричко тестирање: Свака функционална јединица пролази кроз комплетну проверу ожичења, тест диелектричне чврстоће (2,5 кВ током 1 минута) и тест пораста температуре (при 1,1к називне струје). Извештаји о тестирању су укључени у испоруку.

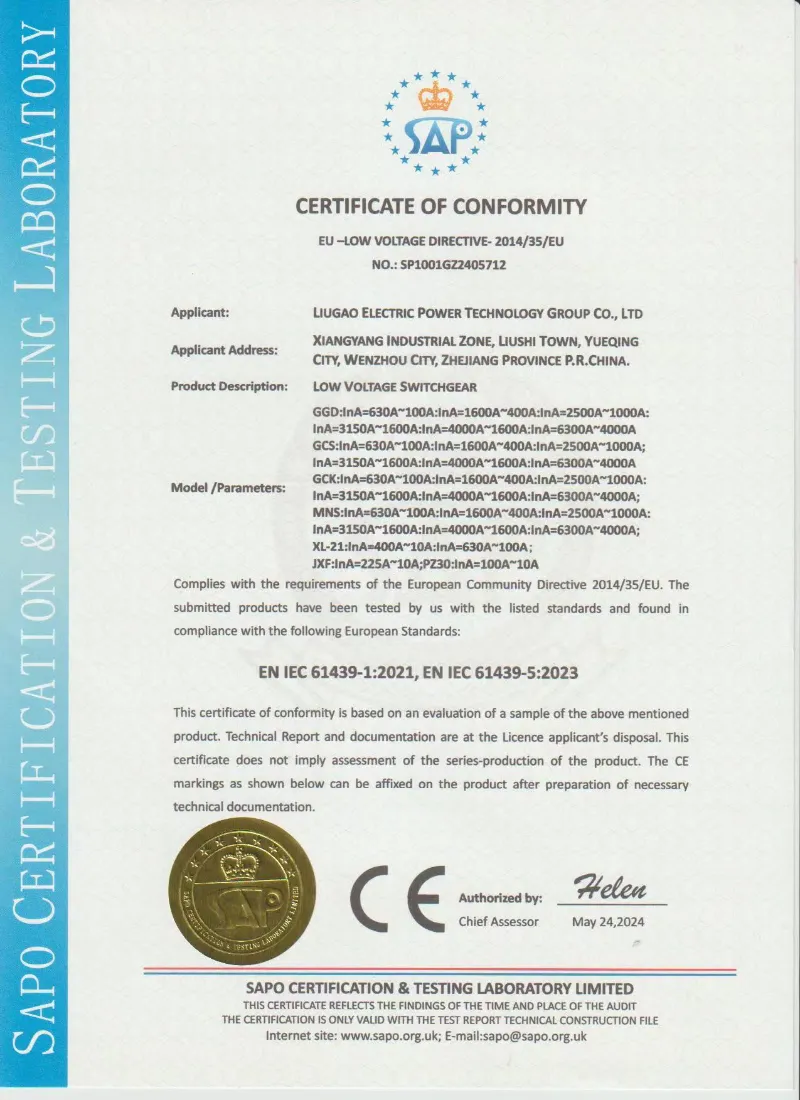

Сертификација и осигурање квалитета

Лугао следи процедуре управљања квалитетом засноване на ИСО за производњу расклопних уређаја. За поруџбине пројекта можемо да обезбедимо документацију о инспекцији, извештаје о рутинским испитивањима и фотографије производа пре испоруке у складу са потврђеним техничким споразумом.

• ИСО 9001 систем управљања квалитетом
• ИСО 14001 систем управљања животном средином
• Дизајн и испитивање засновано на ИЕЦ 61439-1/2
• Извештај о рутинском тестирању пре испоруке
• Фотографије фабричке инспекције доступне су на захтев

Паковање, испорука и постпродаја

Паковање и достава

● Појединачно паковање фиоке: Антистатичка фолија са мехурићима унутар валовите кутије, означена дијаграмом кола и оценом.

● Паковање главног ормарића: Стретцх филм + ВЦИ папир + извозни сандук од шперплоче (дебљине 15 мм). Све базе сандука су опремљене џеповима за виљушкаре.

● Термин испоруке: ФОБ Нингбо, главне луке ЦИФ или ЕКСВ.

● Време испоруке: 20 радних дана за стандардне конфигурације.

Сервис након продаје

● Гарантни рок: 12 месеци од датума пуштања у рад (максимално 18 месеци од испоруке).

● Бесплатна техничка подршка на даљину путем видео позива или е-поште (одговор у року од 4 радна сата).

Честа питања:

П1: Која је разлика између фиока 8Е/2, 8Е и 16Е?

О: Ово се односи на модуле висине фиока: 8Е/2 = 100 мм (полу модул), 8Е = 200 мм (пун модул), 16Е = 400 мм (двоструки модул). Што је фиока већа, то је већа дозвољена струја и више секундарних терминала је доступно.

П2: Могу ли заменити фиоку без искључивања долазног напајања?

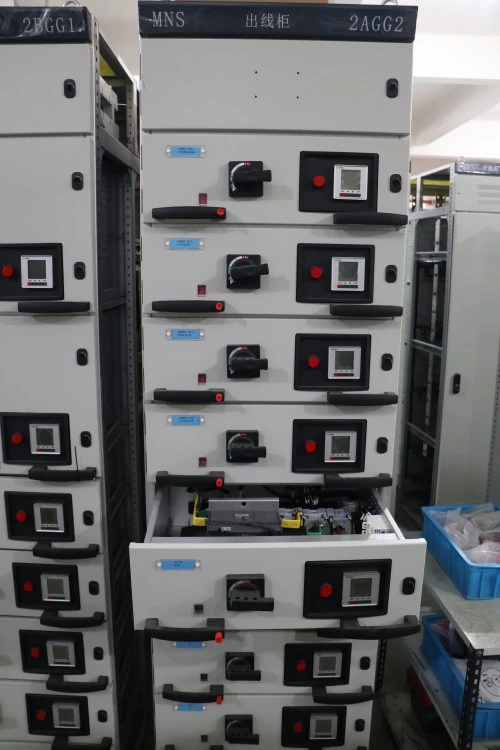

О: Да. Ово је основна карактеристика МНС модуларизацијског разводног ормара. Померите фиоку у изоловани положај (бела ручка), откључајте је и извуците је. Главни аутобус остаје под напоном. Међутим, увек прво одспојите страну оптерећења.

П3: Да ли ормар долази са системом за праћење температуре?

О: Стандардне јединице не укључују надзор, али нудимо опционе паметне фиоке са уграђеним ПТ100 сензорима и централном дисплејом која приказује температуре сабирница и фиока.

П4: Може ли се кабинет касније продужити без замене постојећих делова?

О: Да. Сваки вертикални део је механички и електрични дизајниран за бочно повезивање. Можете причврстити додатни ормарић на оба краја и спојити сабирнице помоћу испоручених комплета за проширење.
