ГЦС разводни тип нисконапонске централе

Нисконапонска централна расклопна јединица ГЦС са извлачењем је напредна затворена расклопна јединица пажљиво пројектована за пријем, дистрибуцију и интелигентну контролу мотора у трофазним индустријским системима наизменичне струје који раде на називним напонима до 400В (са изолационим оценама које достижу 1000В) и номиналном хоризонталном струјом до 400В до 0А. Као језгро модерних нисконапонских центара за дистрибуцију електричне енергије, ова ГЦС нисконапонска централна расклопна јединица интегрише свеобухватан скуп примарних и секундарних компоненти—укључујући ваздушне прекидаче (АЦБ), прекидаче у калупу (МЦЦБ), контакторе, термичке релеје за преоптерећење, програмабилне дигиталне логичке контролере, потпуно функционалне ПЛЦ контролоре — потпуно функционалне ПЛЦ модуларне јединице фиока.

Параметар производа (Спецификација)

Испод је табела техничких спецификација за стандардни ГЦС извлачење нисконапонске централне склопке.

Називна фреквенција 50Хз / 60Хз Важећи стандарди ИЕЦ 61439-1/2, ГБ/Т 7251 Инсталација Унутрашња, подна позиција фиоке Положај спојен, тестиран, искључен и извучен Улаз кабла Горњи или доњи улаз кабла Материјал сабирнице Бакар или алуминијум у складу са конфигурацијом пројекта Услови околине или +4°Ц Температура околине или Ал-0°Ц ≤2000м стандард, већа висина доступна потврдом дизајна.

Карактеристике производа и примена

П1: Које су истакнуте функционалне карактеристике ове нисконапонске централне разводне јединице ГЦС-а?

О: Нисконапонску централну расклопну јединицу ГЦС типа на извлачење одликује висока заменљивост и сигурност. Функционалне фиоке исте класе су потпуно заменљиве, елиминишући грешке у ожичењу током хитне замене. Такође има прецизан механички механизам за закључавање који стриктно спроводи секвенцу „Офф-Поситион-Тест-Он”, спречавајући оператере да повезују или искључују кола под оптерећењем. Поред тога, напредни дизајн вентилације обезбеђује ефикасно расипање топлоте за струјна кола.

П2: Који сценарији су најприкладнији за ову расклопну опрему?

О: Ова нисконапонска централна расклопна јединица ГЦС са извлачењем је идеално погодна за секторе који захтевају непрекидно напајање и брзи опоравак од квара. Типичне примене укључују петрохемијске рафинерије (за контролу пумпи и компресора), велике производне погоне (аутоматизоване производне линије), помоћне системе електрана, градски железнички транзит и комерцијалне торањске подстанице. Његов дизајн на извлачење чини га пожељним избором за свако критично окружење у којем време застоја мора бити сведено на минимум.

Детаљи производње

1. Израда оквира ормара – прецизно пројектована структура

Кућиште Лугао Повер-ове ГЦС расклопне јединице нисконапонског типа на извлачење почиње са висококвалитетним хладно ваљаним челичним лимовима, одабраним због њихове супериорне равности и структуралног интегритета. Сви челични панели се обрађују кроз увезене ЦНЦ центре за пробијање и савијање куполе, постижући тачност угла савијања унутар ±0,5° и прецизност положаја рупе унутар ±0,1 мм. Након формирања, оквир се подвргава вишестепеној површинској обради: одмашћивању, киселом киселином, фосфатирању и премазивању електростатичким епоксидним прахом, затим печеним на 180–200°Ц да би се формирала тврда, отпорна на корозију завршни слој. Састављени ормарић постиже ИП30 до ИП40 заштиту, ефикасно штитећи унутрашње компоненте од прашине, влаге и случајног контакта.

2. Систем сабирница – бакрено језгро високе проводљивости

Све главне, вертикалне и гранске сабирнице су произведене од електролитског бакра чистоће 99,95% (Т2 разред), обезбеђујући проводљивост ≥ 98% ИАЦС. Површине сабирница добијају вишеслојну обраду — било калајисане, посребрене или прекривене топлотно скупљајућим изолационим омотом високог напона — да би се спречила оксидација и побољшала топлотна дисипација. Сваки спој сабирница је затегнут калибрисаним алатима за обртни момент и означен за следљивост, елиминишући локалне вруће тачке које би могле угрозити дугорочну поузданост.

3. Склапање фиоке – Процедура подешавања „Три пролаза“.

Свака функционална јединица на извлачење пролази кроз наше ексклузивно подешавање клизача са три пролаза:

1: Водилице се ручно постављају и подешавају за почетно поравнање.

2: Фиока се убацује и повлачи под условима без оптерећења да би се проверила механичка глаткоћа и забрављивање засуна.

3: Под тестирањем електричног континуитета, фиока се мења више пута док се прати отпор примарног и секундарног контакта утикача. Одобрене су само јединице које задовољавају наш праг несметаног рада.

Ова ригорозна процедура осигурава да свака фиока клизи без напора и одржава савршен електрични контакт у свом пуном опсегу путовања.

4. Конкурентске предности – чвршће толеранције и супериорни контакти

У поређењу са стандардним тржишним алтернативама, производне предности Лугао Повер-а су опипљиве и мерљиве:

Контрола толеранције водич-трака: Одржавамо размак механизма фиоке на ±0,5 мм (уобичајена индустрија је ≥±1,0 мм). Ова чвршћа толеранција спречава да фиока вибрира или прогиба током рада, директно елиминишући главни узрок хабања примарног контакта и прегревања.

Посребрени примарни конектори: Сви утични контакти су произведени од легуре бакра и завршени посребреним слојем дебљине ≥6μм. Нижа контактна отпорност сребра и одлична антиоксидациона својства значајно смањују губитак енергије на местима повезивања, побољшавајући дугорочну термичку стабилност и енергетску ефикасност целокупне нисконапонске централне расклопне јединице ГЦС типа на извлачење.

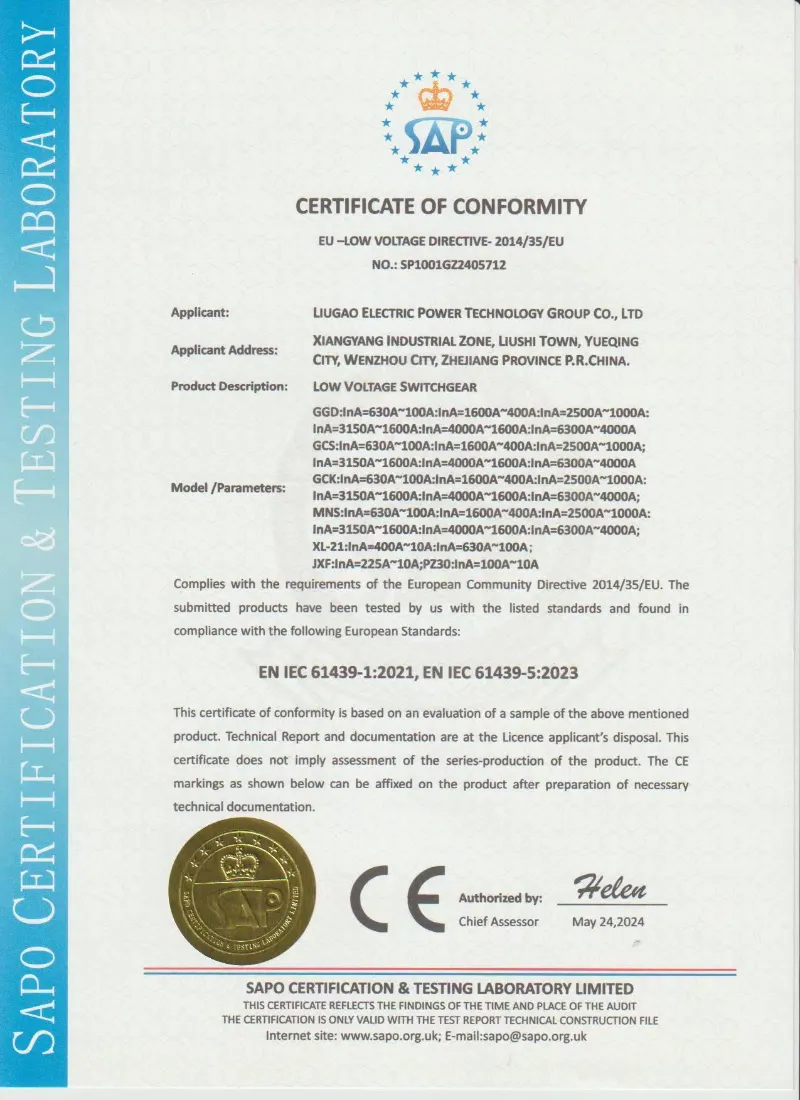

Сертификација и осигурање квалитета

Лугао производи нисконапонску расклопну опрему ГЦС на извлачење у складу са техничким захтевима пројекта и важећим стандардима за нисконапонску расклопну опрему као што су ИЕЦ 61439-1/2 и ГБ/Т 7251. Извештаји о рутинској инспекцији и тестирању се могу обезбедити пре испоруке у складу са потврђеним техничким споразумом.

• Дизајн и испитивање засновано на ИЕЦ 61439-1/2
• Производња и инспекција заснована на ГБ/Т 7251
• Тест отпорности на фреквенцију снаге
• Испитивање отпора изолације
• Испитивање механичког рада фиока
• Провера функције блокаде
• Секундарни тест ожичења и функционалног рада
• Провера обртног момента прикључка сабирница
• Извештај о рутинском тестирању пре испоруке
• Фотографије фабричке инспекције доступне су на захтев



Паковање, испорука и постпродајна услуга

Паковање и достава:

Свака нисконапонска централна расклопна јединица ГЦС типа са извлачењем је прво омотана ПЕ филмом да одбије влагу и прашину, а затим је затворена у фумигиране, чврсте дрвене сандуке ојачане челичним тракама. Користимо вакумско запечаћену амбалажу за осетљиве електронске компоненте и потпуно инкапсулиране заштитне углове да спречимо оштећење током транзита. Стандардна испорука је преко 20ГП/40ХК контејнера, при чему су пошиљке осигуране од стране водећих светских поморских осигуравача како би у потпуности заштитили вашу инвестицију.




Сервис након продаје:

Лугао Повер Цо., Лтд. пружа свеобухватну гаранцију од 12 месеци од датума пуштања у рад (или 18 месеци од датума испоруке, шта год наступи прво). Наша услуга укључује 24/7 техничку подршку на врућој линији, даљинско видео навођење и услуге сертификованих инжењера на лицу места када је то потребно. У случају кварова у раду под нормалним радним условима, ми обезбеђујемо поправку или замену делова бесплатно.




Питања и одговори купаца

П: Да ли је ГЦС разводна нисконапонска централа компатибилна са мојим постојећим системом сабирница?

О: Да, компатибилност се стриктно поштује. Конфигуришемо прикључне прирубнице за овај ГЦС разводни нисконапонски панел разводног уређаја тако да се савршено ускладе са вашим узводним трансформатором и низводним интерфејсима сабирнице. Молимо да доставите своје цртеже распореда расклопних уређаја на лицу места током фазе техничке потврде како бисмо могли да прилагодимо тачке повезивања.




П: Шта се дешава ако фиока поквари током рада? Могу ли то поправити без потпуног искључивања?

О: Прецизно, брза замена је његова основна предност. Једноставно окрећете прекидач у том одређеном одељку на „Искључено“, извлачите неисправну јединицу и увлачите резервни део идентичне оцене. Остатак тог ГЦС расклопног уређаја нисконапонског типа на извлачење наставља да ради, обнављајући напајање за неколико минута.




П: Како спречавате појаву бљеска лука током одржавања коморе сабирница?

О: Безбедност је најважнија. Главни и огранак сабирница су потпуно подељени. Уграђујемо баријере отпорне на лук између коморе јединице за извлачење и вертикалне коморе сабирница. Приликом приступа секцији сабирница, све суседне функционалне јединице се могу безбедно закључати у положају „Искључено/Тест”.
