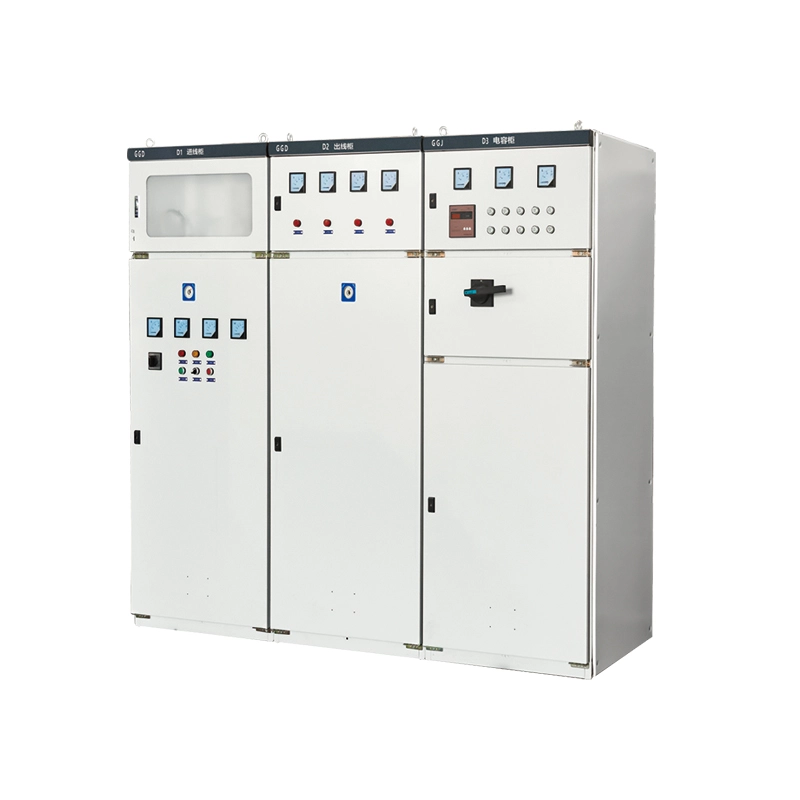

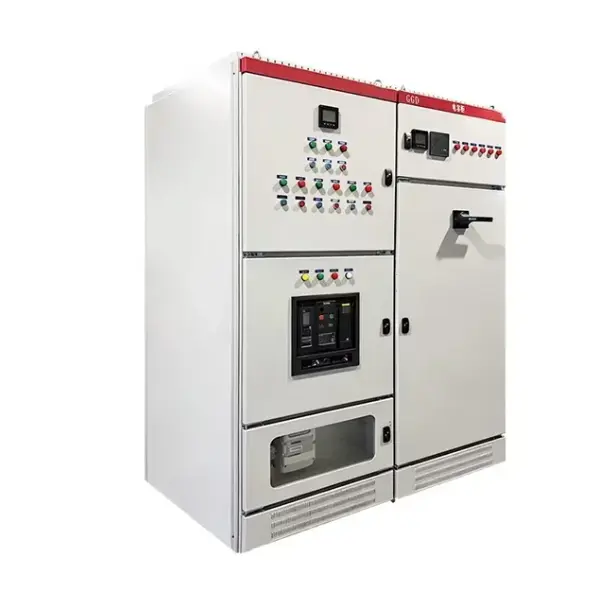

ГГД модуларни нисконапонски уређај фиксног типа

Дефиниција и основни идентитет

ГГД модуларна нисконапонска расклопна јединица фиксног типа је затворена, подна, металом затворена расклопна јединица. Дизајниран је посебно занисконапонска дистрибуција наизменичне струјеу трофазним индустријским и комерцијалним електричним системима. Као темељни производ у хијерархији дистрибуције енергије, он се налази између секундарних терминала трансформатора и завршних разводних плоча, функционишући као примарно чвориште напајања инсталације.

Параметри производа

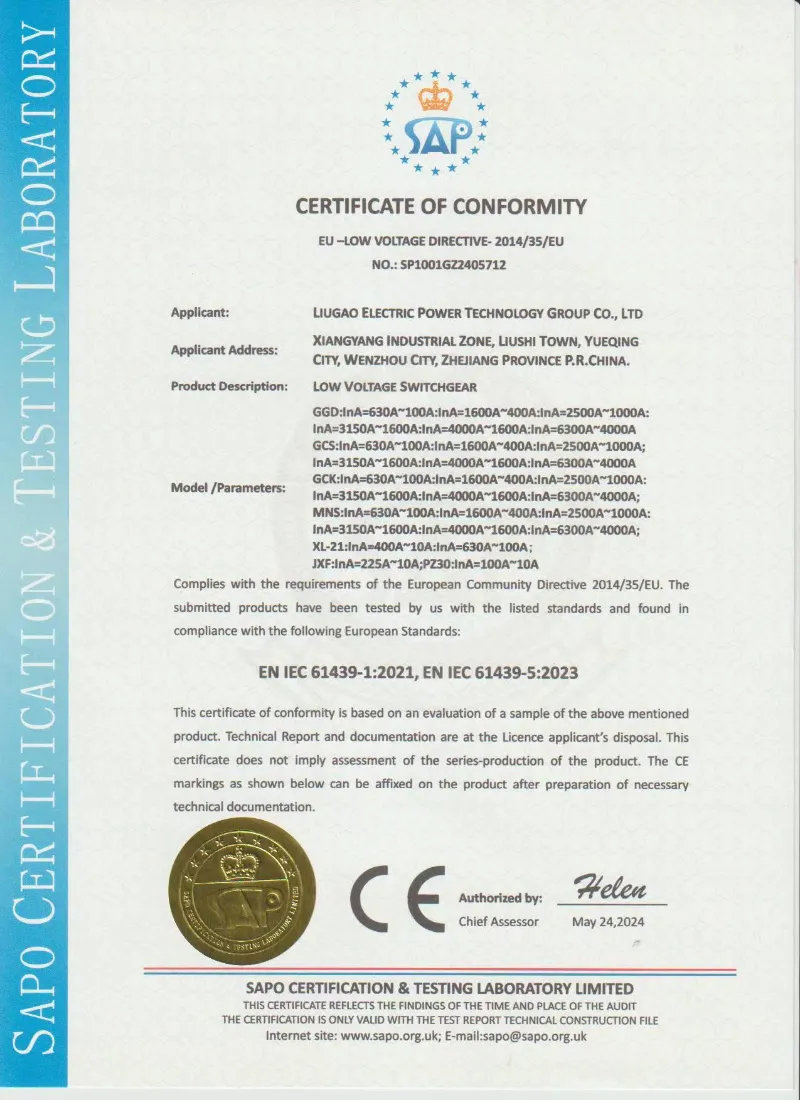

Сертификација и осигурање квалитета

Лугаопроизводи ГГД фиксни тип нисконапонских расклопних уређаја према пројектним техничким захтевима и важећим стандардима нисконапонских расклопних уређаја. Извештаји о рутинској инспекцији и тестирању се могу обезбедити пре отпреме у складу са потврђеним техничким споразумом.

• Дизајн и испитивање засновано на ИЕЦ 61439-1/2
• Производња и инспекција заснована на ГБ/Т 7251
• Тест отпорности на фреквенцију снаге
• Испитивање отпора изолације
• Инспекција ожичења и функционалног рада
• Провера пораста температуре према конфигурацији
• Извештај о рутинском тестирању пре испоруке
• Фотографије фабричке инспекције доступне су на захтев

Филозофија фиксне инсталације

За разлику од разводних уређаја на извлачење где се функционалне јединице могу повући на клизаче, ГГД користи трајно фиксиран концепт монтаже:

● Сви примарни уређаји — ваздушни прекидачи (АЦБ), прекидачи у ливеном кућишту (МЦЦБ) и изолациони прекидачи — су причвршћени директно на чврсте монтажне плоче.

● Електричне везе између уређаја и сабирница су ожичене помоћу бакарних веза или кабловских веза са завртњима, а не утичних контаката.

● Овај фиксни приступ елиминише механичку сложеност, трошкове и одржавање повезане са клизним механизмима, што га чини идеалним за стабилне, дуготрајне инсталације где се положаји кола ретко мењају.

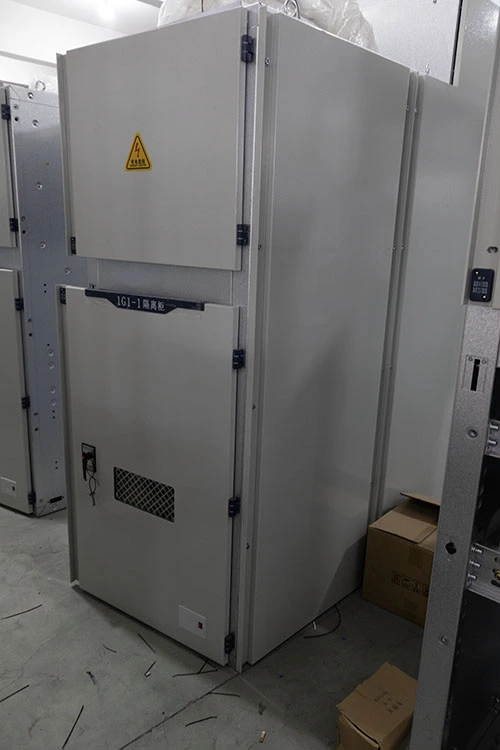

Модуларна конструкција кућишта

● Кућиште је изграђено од стандардизованих модуларних кабина, од којих свака има исту висину и дубину:

● Димензије рама: 2200 мм (В) × 600/800/1000/1200 мм (Ш) × 600/800 мм (Д)

● Сваки ормарић је независан заварени челични модул који се може причврстити један поред другог како би се формирала континуална линија разводних плоча.

● Ормари су функционално класификовани као долазне (напојне-пријемне), сабирне спојнице (међусобне везе сабирнице) или напојне (одлазне дистрибутивне) јединице.

Предности производа

Предност 1 – Структурна робусност

Ојачани челични оквир 8МФ помаже у одржавању механичке стабилности испод потврђеног нивоа отпорности на кратки спој. Rated peak withstand current: 63kA. Оквир ормара је дизајниран да подржи специфичне захтеве за отпорност на кратки спој. Називна вршна отпорна струја може се конфигурисати према потврђеном електричном дизајну.

Предност 2 – Модуларна и брза примена

Стандардизоване долазне, спојне, доводне кабине. Иста висина/дубина. Брза конфигурација пројекта постављањем стандардних јединица једна поред друге. Смањује време инсталације на лицу места и сложеност дизајна.

Предност 3 – исплатив животни циклус

Фиксна монтажа (без механизама за извлачење) смањује почетне трошкове. Нема клизача за фиоке, утичних контаката или сложених блокада. Минимално одржавање, конкурентни укупни трошкови власништва.

Предност 4 – Оптимизовано управљање топлотом

Хлађење природном конвекцијом: доње ламеле + кровни поклопац са вентилацијом. Ствара ефекат димњака – врућ ваздух излази, хладан ваздух увлачи. Нема вентилатора, нема буке, нема додатног одржавања.

Предност 5 – Поједностављено одржавање и рад

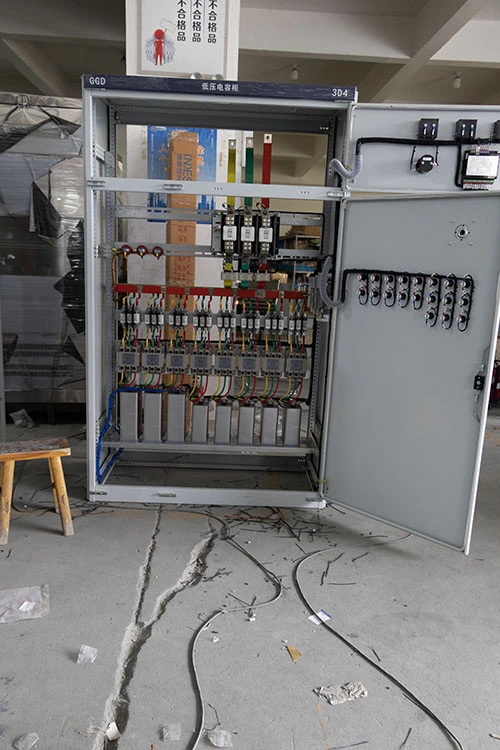

Команде, мерачи, индикатори на улазним вратима на ергономској висини. Ручке разбијача доступне без отварања врата. Пространи унутрашњи распоред са одвојеном сабирницом, прекидачем, одељцима за каблове – лака визуелна контрола.

Карактеристике производа

Карактеристика 1: Вишеслојни систем прашкастог премаза

Сваки челични панел се подвргава петостепеној претходној обради (одмашћивање, испирање, фосфатирање, пасивирање и сушење) пре добијања једноликог електростатичког епокси-полиестерског прашкастог премаза. Овај премаз пружа врхунску адхезију и отпорност на влагу, обезбеђујућиГГД модуларни нисконапонски уређај фиксног типаодржава свој изглед и заштиту од корозије чак и у тропским или индустријским срединама са високом влагом.

Карактеристика 2: Транспарентне лучне баријере

Поликарбонатне преграде између главне сабирнице и одељака уређаја. Обезбеђује видљиво, физичко раздвајање ради безбедности руковаоца током инспекције, док омогућава визуелну потврду стања сабирница.

Карактеристика 3: Пространа зона за завршетак каблова

● Велики доњи одељак за каблове са отвореном плочом за увод, који омогућава велике радијусе савијања каблова за напајање. Укључене су подесиве стезаљке за каблове за ублажавање стреса на електричним прикључцима.

Карактеристика 4: Интегрисана сабирница за уземљење

Непрекидна сабирница од бакра за уземљење има пуну монтажну дужину са претходно избушеним тачкама по ормару. Поједностављује уземљење на лицу места за улазна и одлазна кола, обезбеђујући усклађеност уземљења система.

Карактеристика 5: Спољна ручка са локотом

Главне ручке прекидача су споља монтиране, могу се закључати у положају ОФФ. Омогућава безбедан механички ЛОТО током одржавања, пружајући јасну визуелну изолацију.

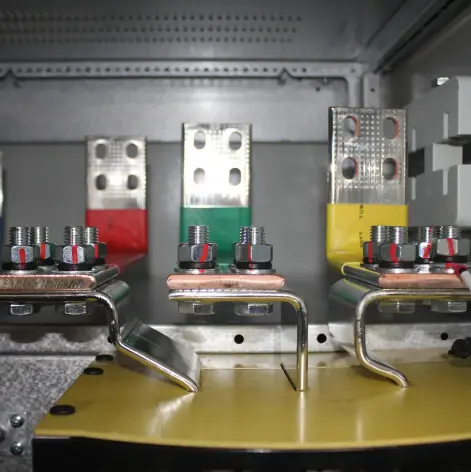

Функција 6: Флексибилна конфигурација сабирнице

Подржава горњи/доњи улаз за каблове и дистрибуцију 3П4В или 3П5В. Фазне сабирнице јасно означене стандардним кодирањем у боји (жута, зелена, црвена, плава за неутрални) како би се минимизирале грешке у ожичењу.

Примена производа

ГГД модуларни фиксни тип нисконапонских склопних уређаја је широко распрострањен у различитим секторима где је приоритет поуздана фиксна дистрибуција:

● Грађевинске услуге и инфраструктура: Дистрибуција степенишног осветљења у високим стамбеним кулама, напајање вентилације подземног паркинга и управљачки ормарићи за општинско улично осветљење.

● Индустријски помоћни системи: панели за напајање компресорске собе, некритични процесни мотори за напајање у фабрикама цемента и агрегата, и разводне табле у фабричком складишту.

● Пречишћавање воде и отпадних вода: Мотори за напајање пумпне станице за унос сирове воде и испуштање третираног ефлуента, као и напајање опреме за дозирање хемикалија.

● Обновљиви извори енергије: АЦ комбиновани панели и помоћне дистрибуцијске плоче у соларним фармама постављеним на земљу.

● Комерцијални објекти: Синхронизација резервног генератора и дистрибутивни панели у тржним центрима и ХВАЦ панели за напајање расхладних уређаја у енергетским станицама универзитетских кампуса.

● Привремена и грађевинска снага: привремене разводне кутије за електричну енергију и панели за напајање грађевинских дизалица, где фиксна робусна конструкција нуди бољу издржљивост од лакших панела.

Паковање и испорука

Сваки ГГД нисконапонски разводни орман заштићен је филмом против рђе, облогом од пене и извозном амбалажом од шперплоче. База ормара може бити дизајнирана за руковање виљушкаром према захтевима за отпрему.

Паковање: стреч фолија, заштита од влаге и кутија за извоз шперплоче

Достава: ФОБ Нингбо, ЦИФ главне луке или ЕКСВ доступни

Причвршћивање ормарића: унутрашње компоненте ојачане пре испоруке

Документи: листа паковања, дијаграм ожичења и извештај о испитивању укључени

Сервис након продаје

Техничка подршка за монтажу и пуштање у рад

Дијаграм ожичења и подршка за цртање распореда

Упутство за резервне делове за прекидаче, бројила и контролне компоненте

Услови гаранције према потврђеном уговору о поруџбини

Често постављана питања

П1: Која је разлика између ГГД фиксне расклопне опреме и ГЦС/МНС разводне опреме?

ГГД користи фиксне прекидаче и жичане прикључке, док ГЦС или МНС користе извлачне јединице фиока. ГГД је исплативији за стабилне дистрибутивне системе где кола не захтевају честу замену.

П2: Може ли се ГГД кабинет прилагодити према мом једнолинијском дијаграму?

Да. Лугао може да конфигурише долазне, доводне, магистралне спојнице, мерне и кондензаторске компензационе ормаре у складу са вашим електричним дијаграмом и захтевима бренда компоненти.

П3: Које марке компоненти се могу користити?

Уобичајене опције укључују АББ, Сцхнеидер, Сиеменс, ЦХИНТ, Делики или друге брендове специфичне за пројекат, у зависности од буџета и техничких захтева.

П4: Који документи се испоручују пре испоруке?

Можемо да обезбедимо цртеже распореда, дијаграме ожичења, извештаје о рутинским испитивањима, листе паковања и фотографије производа пре испоруке према потврђеној наруџбини.
