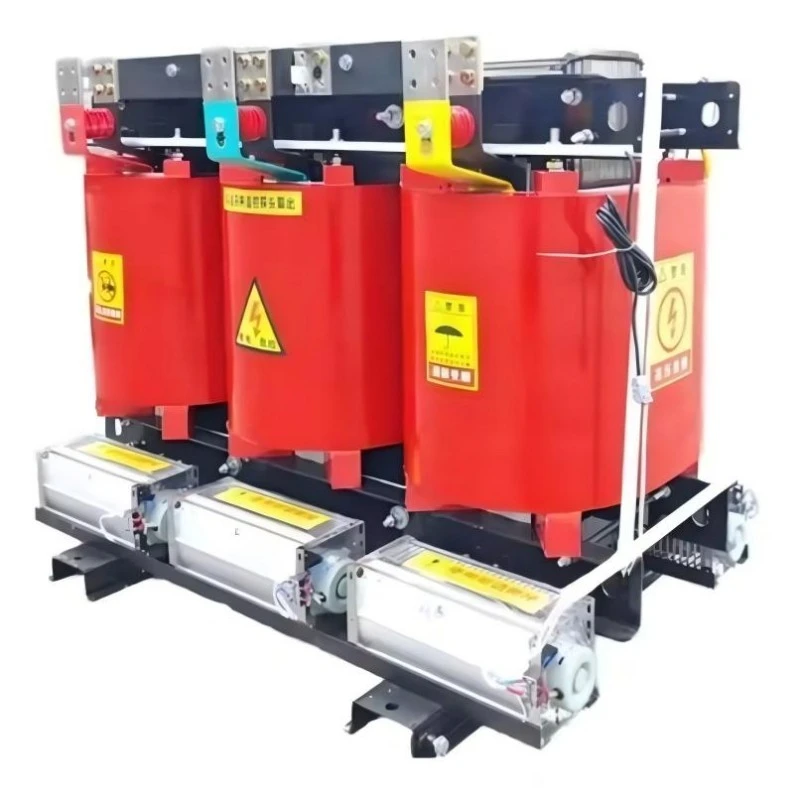

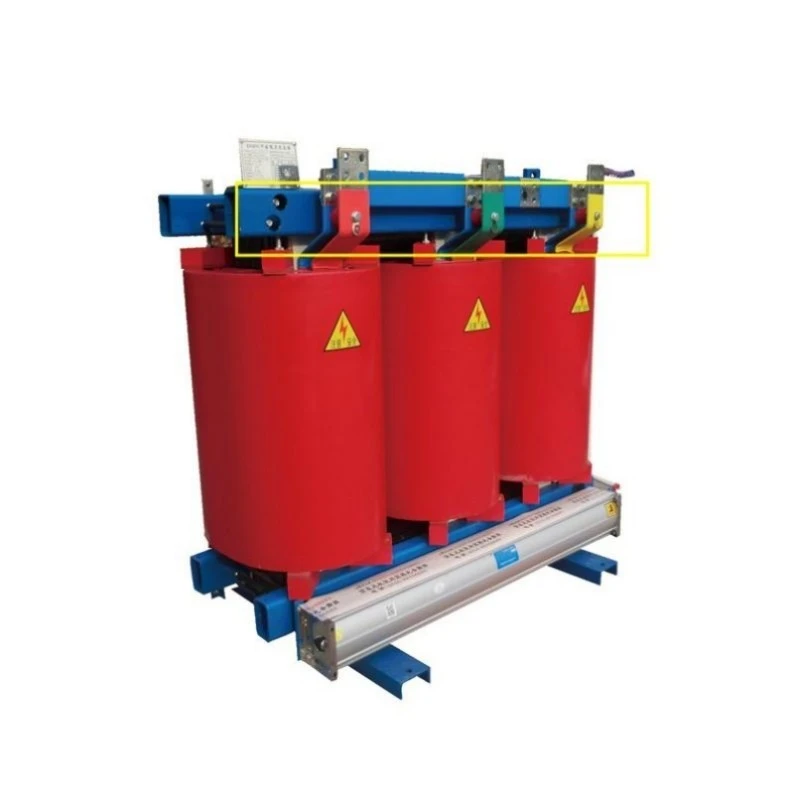

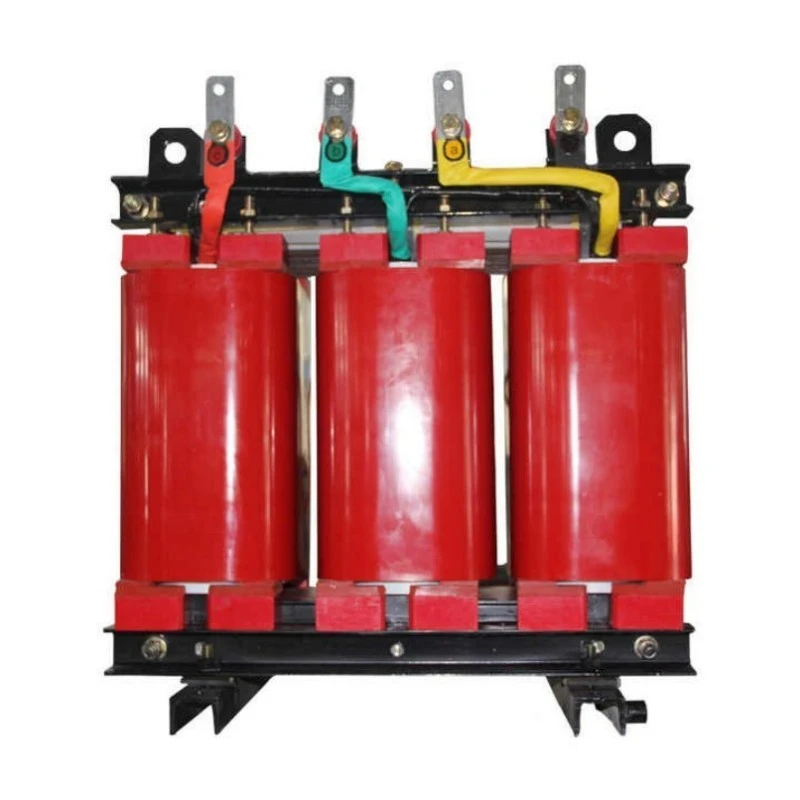

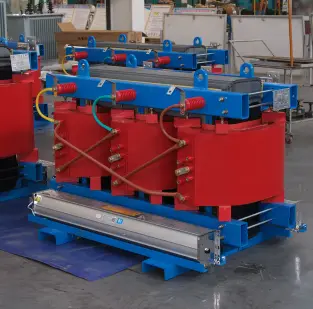

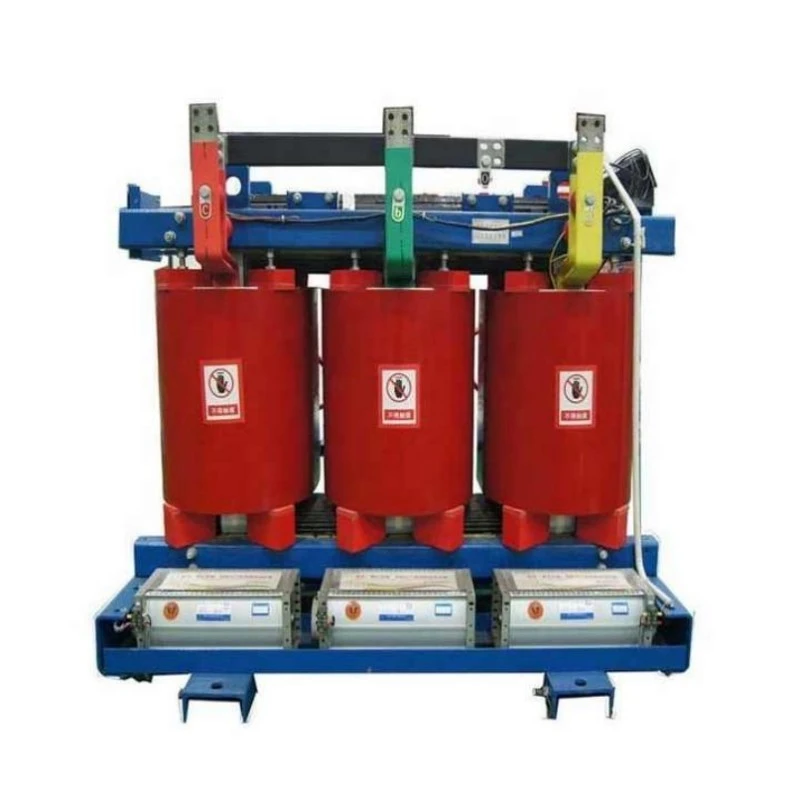

Трансформатор сувог типа са епоксидном смолом за ваздушно хлађење

шта је то?

Трансформатор сувог типа са епоксидном смолом за ваздушно хлађење је уређај за претварање енергије у потпуности без уља где су сви намотаји високог и ниског напона потпуно инкапсулирани у ливену епоксидну смолу под вакуумским притиском. За разлику од конвенционалних трансформатора који се ослањају на минерално уље или синтетичке течности за изолацију и хлађење, ова јединица користи само ваздух као расхладни медијум — или природну конвекцију (АН) или опционо принудни ваздух (АФ). Епоксидна смола има троструку функцију: примарну електричну изолацију, механичку заштиту од влаге и загађивача и круту структуру која издржава силе кратког споја.

шта то ради?

Трансформација напона: Снижава средњи напон (6кВ, 10кВ, 20кВ, 35кВ) на напоне коришћења (208В, 400В, 480В, 690В) за индустријска, комерцијална и стамбена оптерећења. Алтернативно, појачајте напон за међусобно повезивање мреже обновљивих извора енергије.

Противпожарна дистрибуција електричне енергије: Испоручује електричну енергију у зградама, подземним гаражама, болницама и дата центрима где су трансформатори пуњени уљем забрањени противпожарним кодовима. Самогасиви епоксид (ознака УЛ 94 В-0) неће ширити пламен.

Чиста снага за осетљива оптерећења: Обезбеђује изолацију између примарног и секундарног кола, филтрира хармонике, потискује пренапоне и елиминише петље уземљења које ометају опрему за медицинско снимање, ЦНЦ машине и лабораторијске инструменте.

Рад на отвореном и у тешким условима: Са опционим ИП54 или ИП65 кућиштима, трансформатор издржава кишу, снег, олује са прашином, слани спреј и екстремне температуре од -30°Ц до +55°Ц без деградације перформанси.

У суштини, трансформатор сувог типа са епоксидном смолом за ваздушно хлађење је пожељан избор кад год се не може преговарати о безбедности, еколошкој усклађености и дуготрајној поузданости.

Параметар производа (Спецификација)

Карактеристике производа и примена (формат питања и одговора)

П1: Шта чини изолацију од епоксидне смоле супериорном у односу на дизајн са отвореном раном?

О: Три кључне предности. Прво, отпорност на влагу — епоксид није хигроскопан. Трансформатор сувог типа са епоксидном смолом за ваздушно хлађење се поново покреће одмах након недеља гашења у 100% влажности, док јединице са отвореним намотавањем захтевају претходно загревање. Друго, заштита од контаминације — проводљива прашина не може да продре у чврсте епоксидне површине, елиминишући ризик од праћења и преласка. Треће, механичка чврстоћа — капсулирани намотаји издржавају силе кратког споја до 25× називне струје без деформације.

Примена: Центри података — Нема ризика од акумулације прашине, тих рад испод 55 дБ и самогасиви епоксид испуњавају захтеве НФПА 75 за просторије са ИТ опремом.

П2: Како се понаша на отвореном без уља?

О: Са ИП54/ИП65 кућиштима (нерђајући челик, коси кров за кишу, лавиринтски вентилатори), трансформатор је отпоран на кишу, прашину и слани спреј. Епоксидни намотаји су отпорнији на корозију боље од радијатора пуњених уљем. За приобалне локације, доступно је 316 кућишта од нерђајућег челика.

Примена: Соларне фарме и ветропаркови — Удаљене локације без особља имају користи од нултог узорковања уља, нулте инспекције цурења и без система за сузбијање пожара. Јединице раде без надзора годинама у екстремним температурама од -30°Ц до +55°Ц.

П3: Да ли може да издржи пренапоне при покретању мотора и преоптерећења?

О: Да. Изолација класе Х (180°Ц) дозвољава 110% непрекидног преоптерећења под природним хлађењем (АН) и 130% током 30 минута. Са опцијом принудног ваздуха (АФ), капацитет се повећава за 20-25% — вентилатори се аутоматски покрећу на 80°Ц. За тешка циклична преоптерећења која прелазе 150%, консултујте наше инжењере.

Примена: Индустријска производња — Линије за монтажу аутомобила и постројења за штанцање доживљавају велике промене оптерећења. Ниска импеданса (4-6%) одржава регулацију напона у границама ±3%, док епоксидни намотаји издржавају вибрације које би пуцале у завареним спојевима радијатора напуњених уљем.

П4: Да ли заиста не захтева одржавање?

О: Трансформатор језгра не захтева замену уља, нема диелектричног испитивања, нема филтрације, нема замене заптивки. Само три једноставне провере сваких 12-24 месеца: очистите ламеле/вентилаторе компримованим ваздухом, проверите прикључке за проверу обртног момента и проверите кућиште. Укупан годишњи труд: мање од два сата од стране квалификованог електричара.

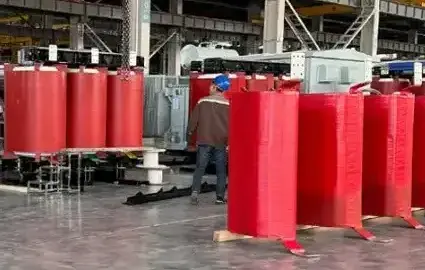

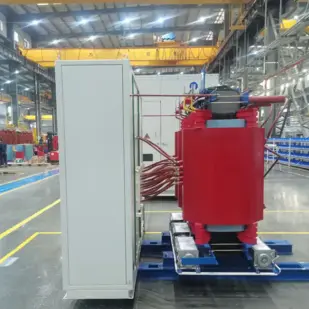

Детаљи производње — шта Лугао чини супериорнијим у односу на конкуренцију

Често постављана питања (П&А)

П1: Која је стварна ефикасност сувог типа трансформатора са епоксидном смолом за ваздушно хлађење и да ли се временом деградира?

О: Ефикасност при оптерећењу од 75% (типична радна тачка) је 98,7% за јединицу од 1000кВА, док се повећава на 99,1% за јединицу од 2500кВА. Ефикасност је одређена губитком у језгру (константан, зависи од квалитета силицијум челика) и губитком бакра (разликује се са оптерећењем на квадрат). Кључна предност сувог типа трансформатора са епоксидном смолом за ваздушно хлађење је та што се ефикасност не смањује током времена јер епоксидна инкапсулација спречава улазак влаге који би повећао губитак. Трансформатори пуњени уљем често виде смањење ефикасности након 10-15 година како се уље деградира и повећава садржај влаге у изолацији папира. Наше епоксидне јединице одржавају фабричку ефикасност током целог радног века од 30+ година. Обезбеђујемо гарантоване вредности губитака за сваку јединицу и надокнадићемо разлику ако тестирање на терену покаже веће губитке у гарантном року.

П2: Како да изаберем тачан капацитет за моју апликацију?

О: Израчунајте своје укупно повезано оптерећење у кВА, а затим примените факторе диверзитета. За континуирана оптерећења (осветљење, ХВАЦ, сервери), користите 100% натписне плочице. За повремена оптерећења (мотори, заваривачи, лифтови), користите 50-70% у зависности од радног циклуса. Затим додајте 20-25% будуће маргине проширења. Пример: Фабрика са 800кВА непрекидног оптерећења + 400кВА оптерећења мотора (фактор диверзитета 0,6 → 240кВА) + 20% проширења = (800+240)×1,2 = 1248кВА → изаберите 1250кВА или 1500кВА. Прекомерна величина повећава почетне трошкове и губитак без оптерећења; премала величина узрокује прегревање и превремени квар. Наши инжењери пружају бесплатну помоћ при одређивању величине — једноставно пошаљите своју листу оптерећења и радне циклусе. За апликације са тешким моторима, препоручујемо присилно хлађење ваздухом (АФ) да би се носили са почетним ударима без прекорачења граница пораста температуре.

П3: Може ли се трансформатор инсталирати у скученом простору као што је тунел или трезор?

О: Апсолутно. ТхеТрансформатор сувог типа са епоксидном смолом за ваздушно хлађењеидеалан је за скучене просторе јер не захтева складиште за уље (штеди 2-3 метра простора са свих страна). Минимални размак за вентилацију је 300 мм са свих страна и 600 мм изнад. За тунелске инсталације нудимо верзију ниског профила где је висина кућишта смањена за 200 мм (расхладне ламеле су премештене са стране, а не на врх). Међутим, температура околине у тунелима може бити повишена због друге опреме — извршићемо термичку анализу да бисмо потврдили адекватно хлађење. Ако природна конвекција није довољна, опција АФ (форцед аир) са вентилаторима монтираним директно на оквир језгра обезбеђује додатно хлађење без повећања отиска.

Зашто одабрати Лугао Повер?

Напредна производња: Подржана напредном производном опремом и методама тестирања.

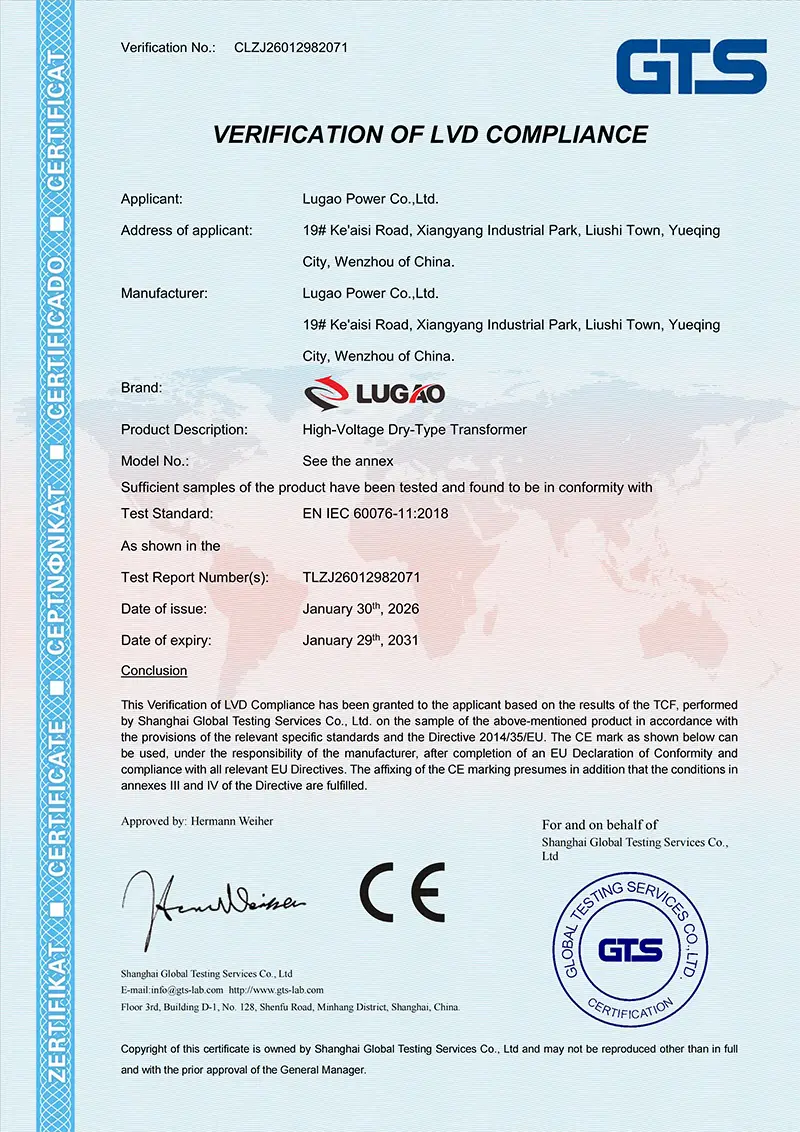

Сертификовани квалитет: ИСО 9001 и СГС сертификат; кључни производи имају ЦЦЦ и ЦЕ сертификате.

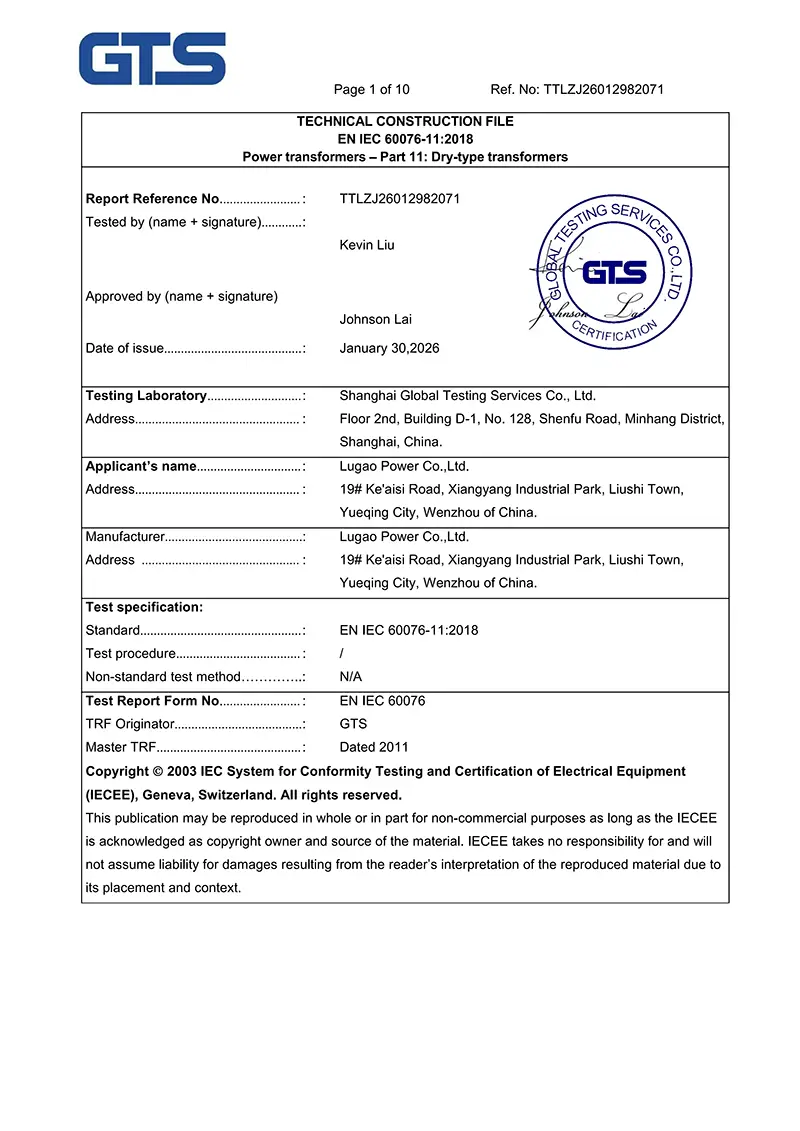

Фабричко тестирање: Производи пролазе кроз инспекцију квалитета и тестирање пре отпреме.

Искуство на пројекту: Опрема се користи у електроенергетским мрежама, индустријским објектима, рударству, железници, грађевинарству и пројектима електричне енергије у заједници.

Техничка подршка: Професионална подршка од избора производа и прилагођавања до испоруке.
