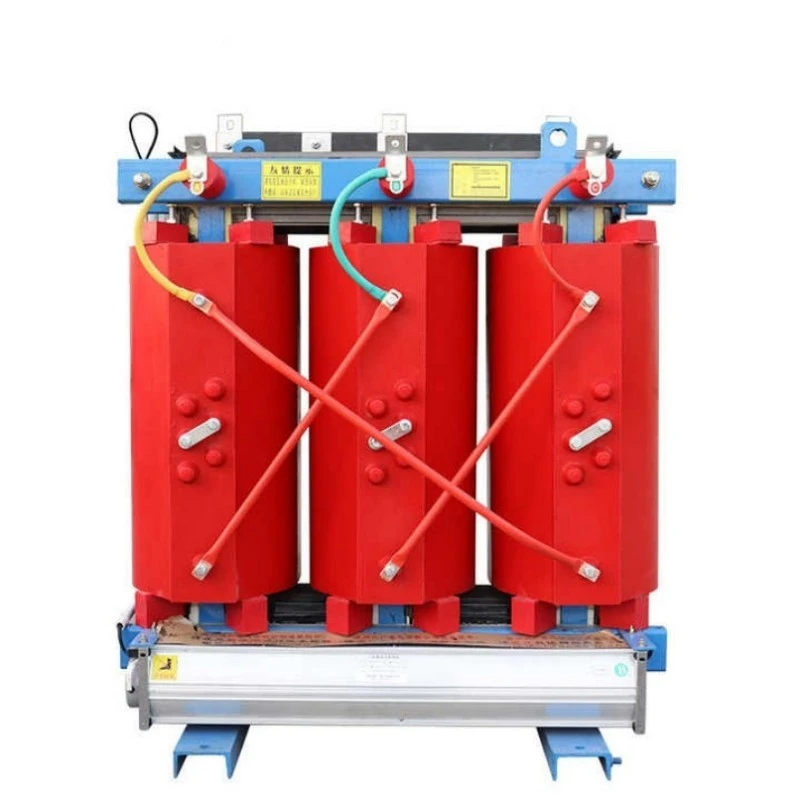

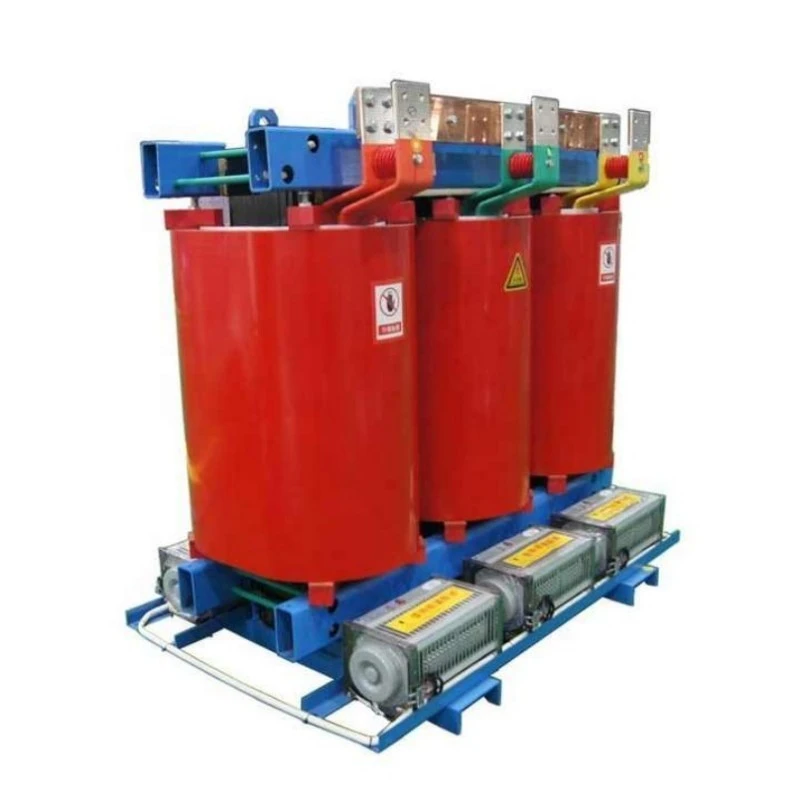

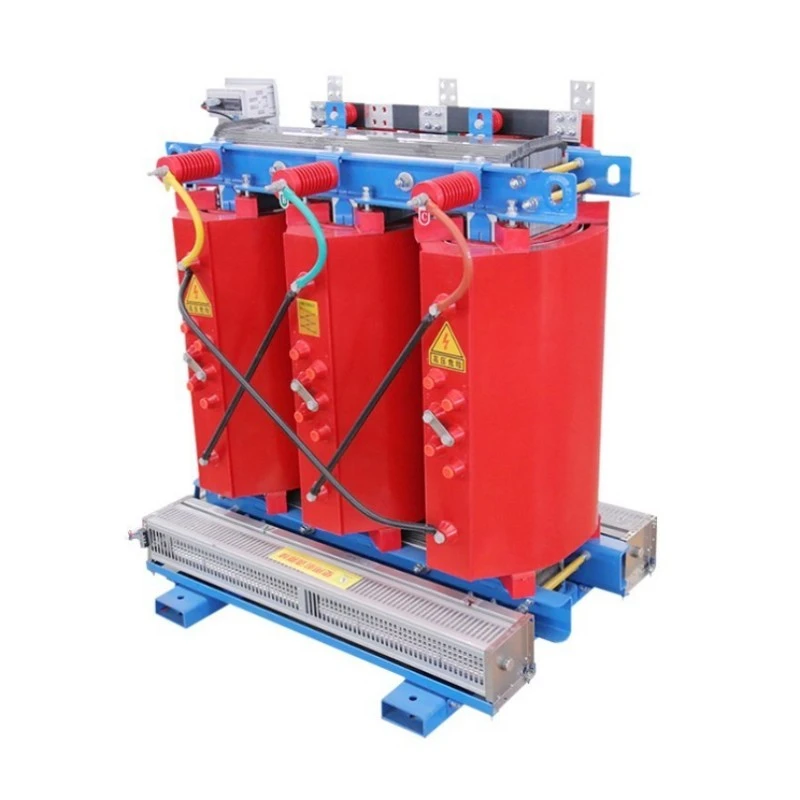

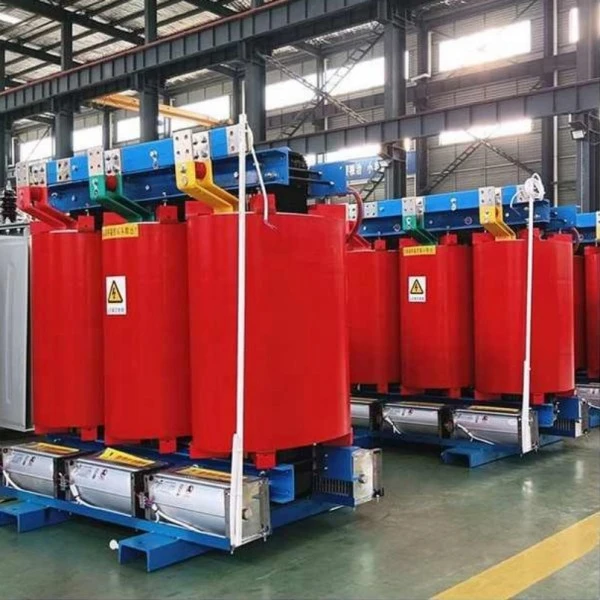

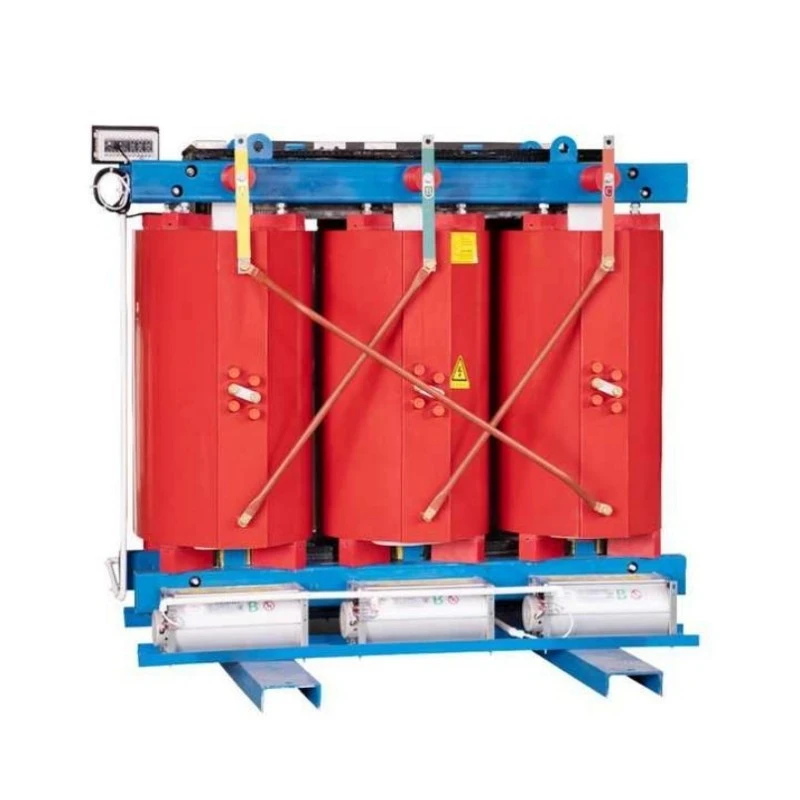

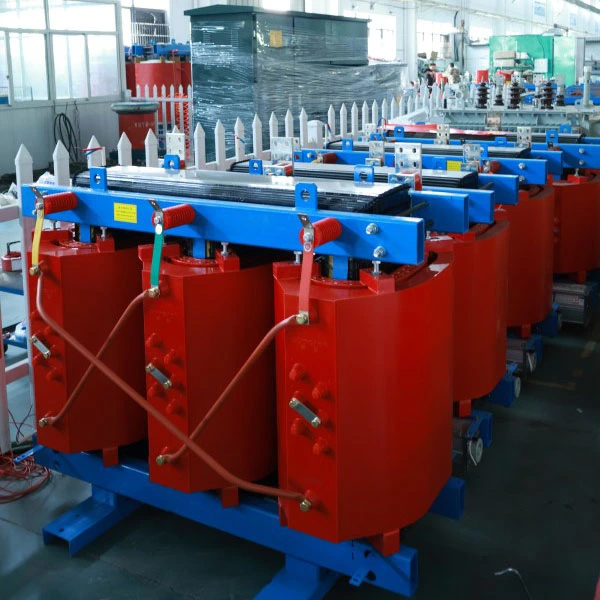

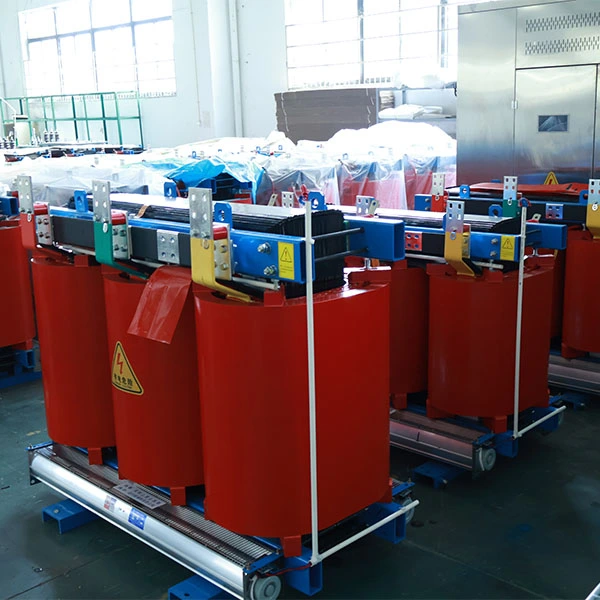

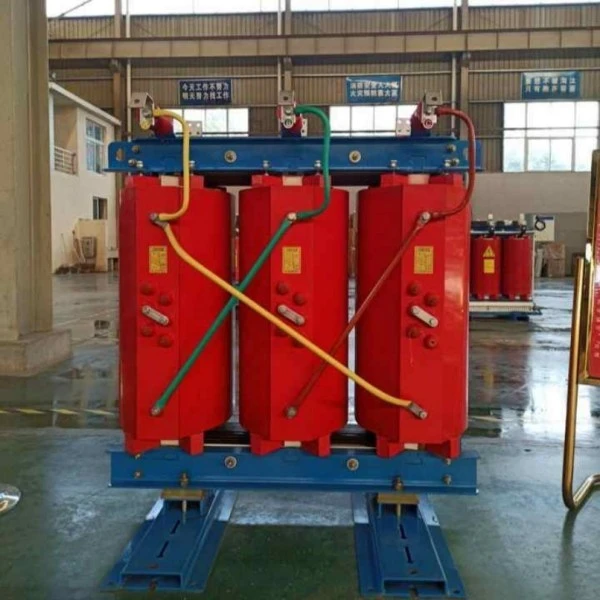

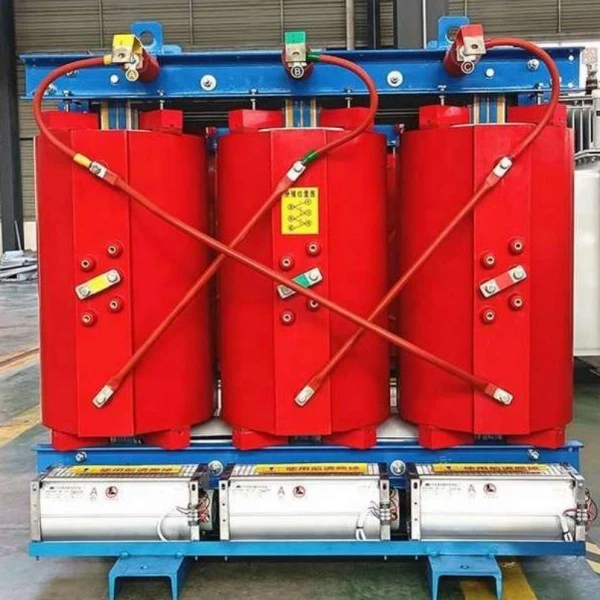

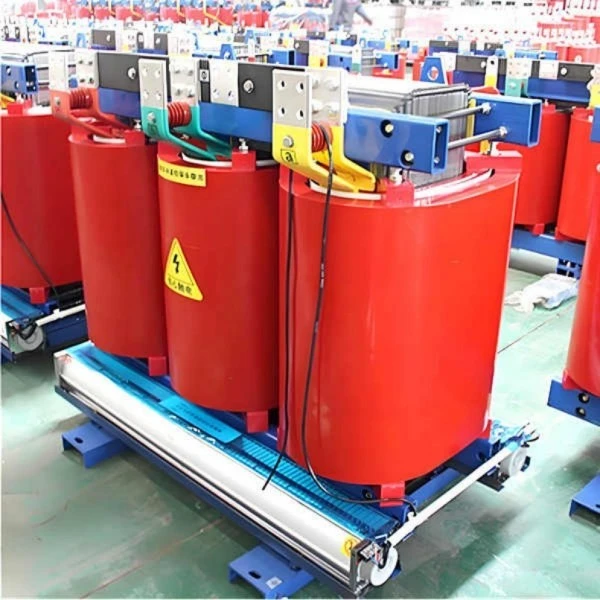

Трансформатор сувог типа који се монтира на бакрене намотаје

Шта је ово опрема?

Трансформатор сувог типа са бакарним намотајем је трофазни трансформатор сувог типа од ливене смоле посебно дизајниран за спољашње инсталације постављене на јастучиће. Смањује средњи напон (обично 10кВ–35кВ) на ниски напон (400В/380В) за безбедну дистрибуцију у стамбене заједнице, комерцијалне центре, индустријске паркове и пројекте обновљиве енергије.

За разлику од традиционалнихтрансформатори уроњени у уље, овај производ не користи изолационо уље. Уместо тога, користи чврсту изолацију од епоксидне смоле у ​​комбинацији са природним или принудним ваздушним хлађењем. Намотаји су у потпуности направљени од бакра високе проводљивости, што обезбеђује ниже отпорне губитке, бољи капацитет преоптерећења и дужи радни век. Кућиште постављено на подлогу омогућава директну инсталацију у нивоу земље без потребе за посебном зградом трафостанице, значајно штедећи трошкове цивилне изградње и простор.

Опис производа

Лугао-ов бакарни трансформатор за намотавање монтиран на суви тип је пројектован за поузданост, ефикасност и безбедност у спољним дистрибутивним мрежама. Напон од 50кВА до 2500кВА, са стандардним напонима од 10кВ/0,4кВ (прилагодљивим на 6кВ, 20кВ или 35кВ), овај трансформатор испуњава стандарде енергетске ефикасности нивоа 2 ГБ 20052-2020, а неки модели се приближавају Нивоу 1.

Кључне електричне перформансе укључују губитке у празном ходу до 37% ниже од конвенционалних трансформатора сувог типа, губитке оптерећења смањене до 30%, делимично пражњење ≤5пЦ и нивое буке ≤55дБ на 1 метру. Бакарни намотаји обезбеђују одличну топлотну проводљивост и механичку чврстоћу, значајно побољшавајући отпорност на кратки спој.

Јединица је смештена у кућиште отпорно на временске услове, које се може закључати, са степеном заштите ИП23 или више, које штити од кише, прашине и вандализма. Интелигентни систем контроле температуре са сензорима ПТ100, вентилаторима за аутоматско покретање, алармом за прегревање и РС485 комуникацијом је укључен као стандард.

Са 30-годишњим пројектним веком и минималним захтевима за одржавање, овај трансформатор сувог типа монтиран на бакрене намотаје је идеалан избор за комуналне компаније, ЕПЦ извођаче и менаџере објеката који траже безбедно, дуготрајно решење за дистрибуцију која штеди енергију.

Параметар производа (Спецификација)

Карактеристике производа и примена

Кључне карактеристике

Потпуно бакарни намотаји – Мањи отпорни губици, већи капацитет преоптерећења и боља отпорност на кратки спој у поређењу са алуминијумом.

Отпоран на ватру и експлозију – ливење од епоксидне смоле, самогасеће, без ризика од цурења уља.

Дизајн са подлогом – Инсталација у приземљу, није потребна изградња подстанице, штеди 40–60% трошкова грађевинских радова.

Ултра-ниски губици – Задовољава енергетску ефикасност нивоа 2 ГБ, значајно смањује годишње рачуне за струју.

Паметно надгледање – ПТ100 сензори, ауто-старт вентилатора, аларм/окидање прегревања, РС485 на БАС.

Низак ниво буке – ≤55дБ, погодан за стамбене и пословне просторе.

Без одржавања – Без тестирања уља, без сушења, без покретних делова.

Питања и одговори: Објашњене карактеристике производа

П1: Зашто одабрати суви трансформатор са бакарном подлогом за намотавање у односу на тип који је уроњен у уље за употребу на отвореном?

О: Трансформатори потопљени у уље представљају ризик од пожара и цурења, посебно у стамбеним или еколошки осетљивим подручјима. Трансформатор сувог типа монтиран на бакарну подлогу за намотаје не користи уље, тако да нема ризика од ширења пожара или контаминације тла. Поред тога, бакарни намотаји обезбеђују бољу топлотну проводљивост и механичку чврстоћу, обезбеђујући поуздан рад чак и под највећим летњим оптерећењима. Многе општине сада налажу трансформаторе сувог типа за нове инсталације на отвореном због строжих прописа против пожара.

П2: Да ли је бакарни намотај заиста вредан додатних трошкова у поређењу са алуминијумом?

О: Апсолутно. Док је почетни трошак сувог трансформатора који се монтира на бакарну подлогу за намотавање за око 15–20% већи од јединице са алуминијумским намотајем, укупни трошкови животног циклуса су знатно нижи. Бакар има 40% већу проводљивост, што значи мање губитке оптерећења и смањене рачуне за струју. Бакар такође има већу затезну чврстоћу, па трансформатор боље подноси силе кратког споја. Током пројектног века од 30 година, сама уштеда енергије лако оправдава инвестицију.

П3: Може ли овај трансформатор издржати високу влажност и кишне сезоне, посебно у јужним регионима?

О: Да. Наш трансформатор сувог типа монтиран на бакарну подлогу за намотаје користи процес вакуумског ливења где епоксидна смола потпуно инкапсулира бакарне намотаје, формирајући запечаћени изолациони слој. Језгро и стеге се подвргавају антикорозивној обради. Са ИП23 кућиштем, трансформатор ради нормално при 100% релативној влажности. Није потребно сушење пре поновног покретања након дужег искључивања.

П4: Шта се дешава ако се трансформатор преоптерети током летњих шпица?

О: Под природним хлађењем (АН), ради непрекидно при 100% оптерећења. Са принудним ваздушним хлађењем (АФ), капацитет се повећава за 40–50%. Бакарни намотаји могу да издрже 150% номиналног оптерећења током 2 сата. Ова могућност преоптерећења обезбеђује континуитет напајања током критичних догађаја.

П5: Колико дуго траје гаранција и шта покрива?

О: Стандардна гаранција је 12 месеци од испоруке, покривајући све грешке у производњи. Уговор о плаћеном сервису може продужити гаранцију на 36 или 60 месеци. Техничка подршка је бесплатна доживотно.

Детаљи производње

Основни материјал и процес производње

Језгро сваког трансформатора сувог типа монтираног на бакарну подлогу за намотаје је конструисано од високопропустљивог хладно ваљаног силиконског челика оријентисаног на зрна, са спојевима са степенастим преклопом како би се минимизирали губици струје у празном ходу и лутајући губици. Језгро је прецизно резано и аутоматски се слаже како би се обезбедиле уједначене магнетне путање.

Структура намотаја – сав бакар

И високонапонски и нисконапонски намотаји користе бакарне проводнике без кисеоника. Нисконапонски намотаји имају конфигурацију намотаја са фолијом са уједначеном међуслојном изолацијом, значајно повећавајући способност отпорности на кратки спој. Врхунска топлотна проводљивост бакра такође помаже у ефикаснијем расипању топлоте, смањујући температуре врућих тачака.

Изолациони систем – ливење под вакуумом од епоксидне смоле

Намотаји су ливени под вакуумом са висококвалитетном епоксидном смолом, елиминишући празнине и обезбеђујући делимично пражњење ≤5пЦ. Овај чврсти изолациони систем је отпоран на пламен, отпоран на влагу и хемијски стабилан. Не користи се изолационо уље, што трансформатор чини безбедним за унутрашње и спољашње инсталације постављене на подлоге.

Дизајн кућишта и подлоге

Тхетрансформаторсмештен је у челично кућиште за тешке услове рада, које се може закључати, са прашкастим премазом отпорним на временске услове. Стандардна заштита је ИП23 (отпоран на кишу и прашину), са ИП34 или ИП54 опционо за тешка окружења. Подножје је предвиђено за директну монтажу на бетонску подлогу, са улазом за каблове одоздо. Ушице за подизање и терминали за уземљење су стандардни.

Осигурање квалитета и тестирања

Сваки трансформатор сувог типа који се монтира на бакарну подлогу за намотаје пролази кроз свеобухватне типове и рутинске тестове пре испоруке, укључујући:

1. Тестови губитка без оптерећења и губитка оптерећења

2. Тест импедансе кратког споја

3. Индуковано испитивање отпорности на пренапон

4. Мерење делимичног пражњења (≤5пЦ)

5. Тест муње импулса

6. Тест пораста температуре

7. Сви кључни индикатори учинка премашују захтеве ГБ и ИЕЦ.

Цертификати

1. ИСО 9001:2015 Систем управљања квалитетом

2. ЦЕ сертификован

3. Откуцајте извештаје о испитивању из независних лабораторија
