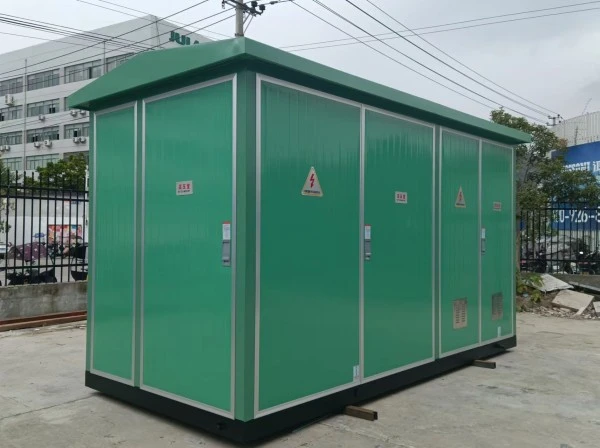

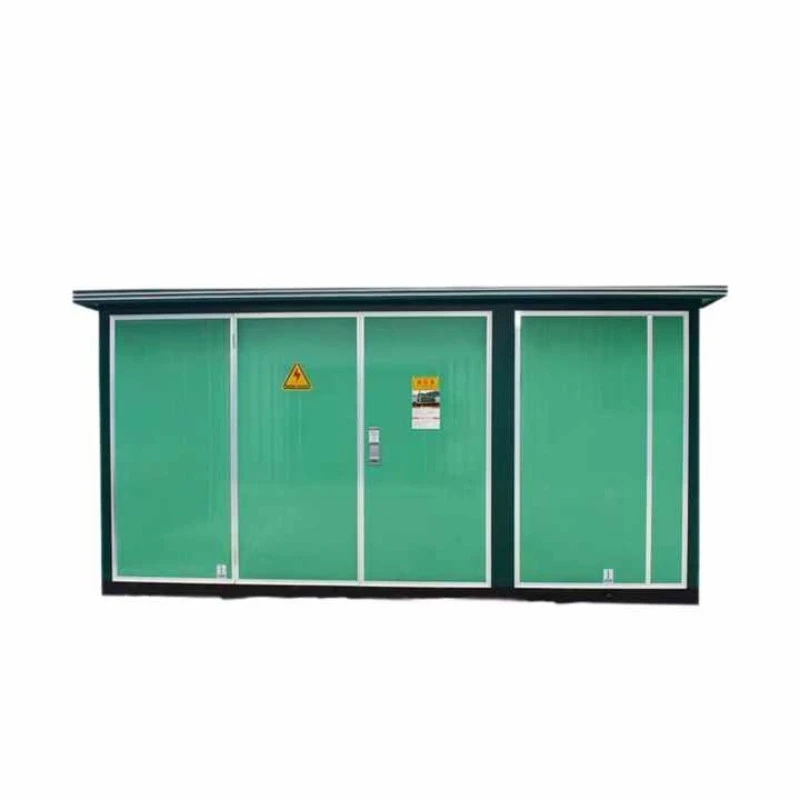

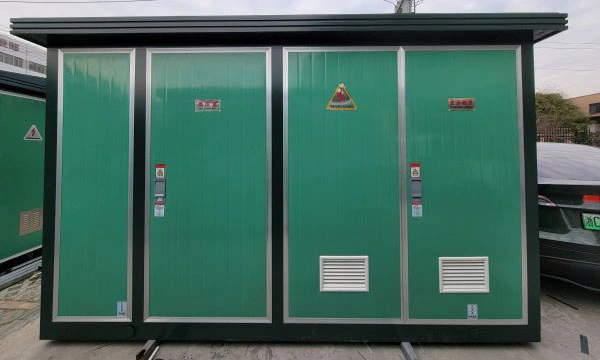

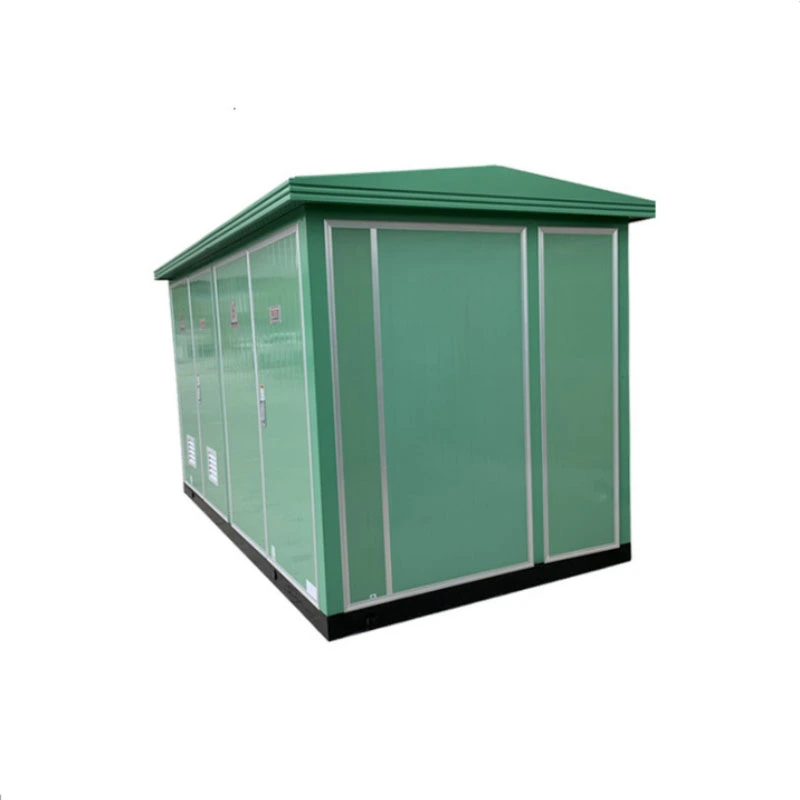

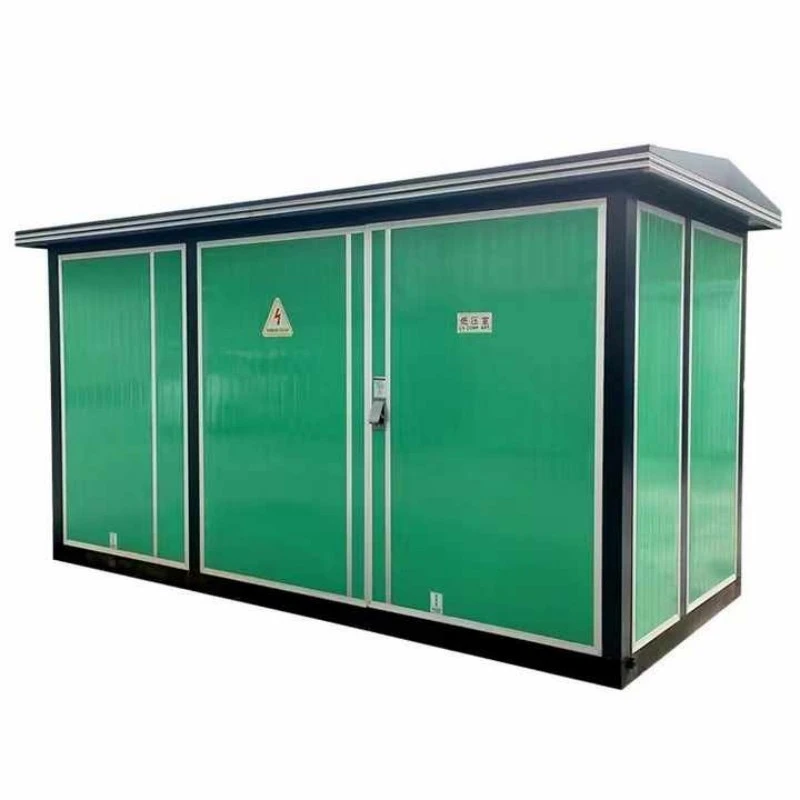

Трафостаница европског типа упакована на ветар

Трафостаница европског типа упакована за енергију ветра је фабрички састављена, компактна јединица за претварање енергије посебно дизајнирана за прикупљање електричне енергије средњег напона из једне или више ветротурбина, снижавање (или повећање) на нивое компатибилне са мрежом и заштиту и турбине и комуналне мреже од електричних кварова.

За разлику од генеричких подстаница, ова јединица је наменски направљена за јединствене захтеве производње ветра:

● Висока толеранција на вибрације: Ојачане унутрашње сабирнице и хардвер против отпуштања.

● Широко напонско колебање: Подноси излазне флуктуације од 400В (турбински терминал) до 35кВ (колекторска мрежа).

● Спреман за даљинско праћење: Интегрисани СЦАДА портови за контролне собе турбина.

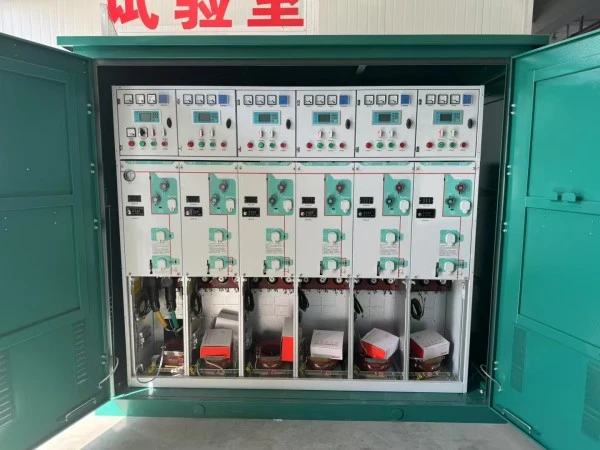

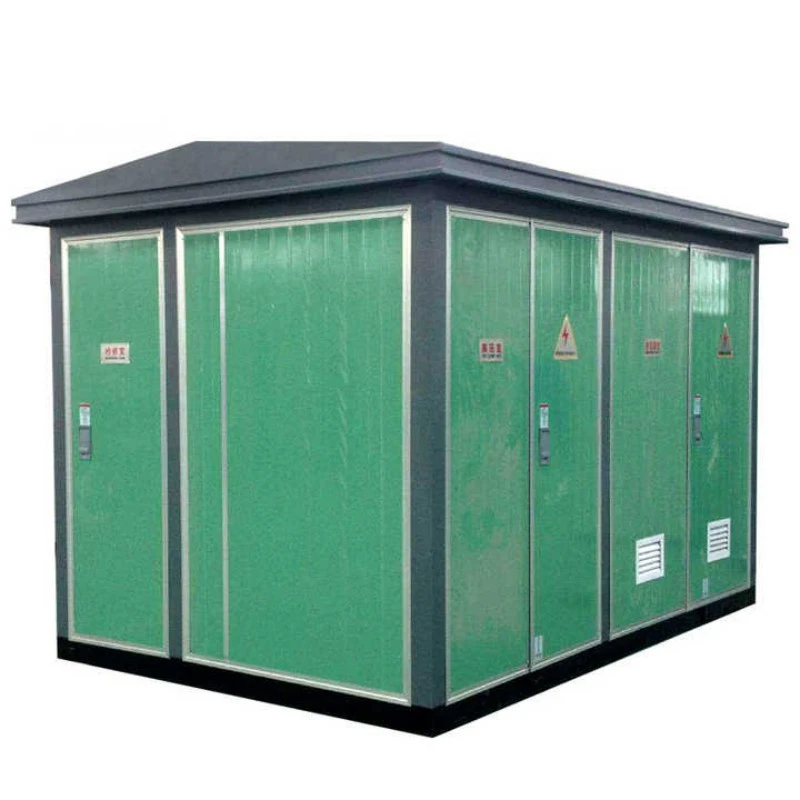

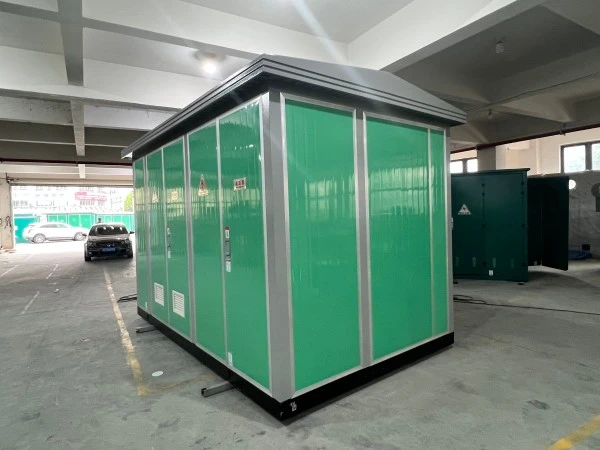

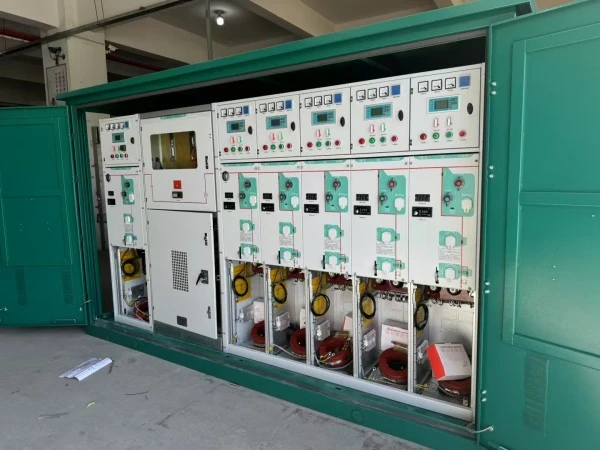

Физички, трафостаница европског типа са упакованом енергијом на ветар одржава класичну европску архитектуру са три одељка (ХВ страна, трансформатор, НН страна), али додаје карактеристике специфичне за ветар: наменски заштитни релеј интерфејса, терминале за хармонично филтрирање и кућиште отпорно на временске услове за приобални слани спреј.

Шта то може учинити?

Примарна функција: Делује као електрични интерфејс између ветрогенератора и средњенапонске мреже за прикупљање.

Четири основна посла:

1. Трансформација напона:Конвертује излазни напон турбине (обично 690В) у напон сабирне мреже (10кВ–35кВ) користећи појачавајући трансформатор смештен унутар јединице.

2. Изолација квара:Аутоматски искључује турбину ако параметри мреже (напон, фреквенција) одступе изван дозвољених граница, штитећи оба средства.

3. Подешавање квалитета струје:Обезбеђује уземљење, одводнике пренапона и тачке филтрирања за ублажавање хармоника које стварају променљиви фреквентни погони унутар турбине.

4. Мерење и надзор енергије:Садржи комуналне ЦТ и ПТ-ове за мерење тарифа и даљинско праћење перформанси.

Пошто подстаница европског типа са упакованом енергијом на ветар стиже потпуно унапред ожичена и тестирана, програмери ветроелектрана избегавају месеце електричног склапања на лицу места. Једна јединица опслужује или једну велику турбину (2МВ–6МВ) или мали скуп мањих турбина у конфигурацији „даиси цхаин“.

Параметар производа

Испод су стандардне техничке спецификације за Винд Повер Пацкагед европског типа трафостанице из Лугао Повер. Прилагођене оцене доступне на захтев.

Карактеристике производа и примена

П1: По чему се подстаница европског типа са паковањем енергије ветра разликује од стандардне европске подстанице?

О: Три карактеристике специфичне за ветар. Прво, трансформатор унутар трафостанице европског типа са упакованом енергијом ветра је дизајниран за двосмерни проток енергије и честе флуктуације напона - турбине се стално повећавају и спуштају. Друго, ЛВ одељак укључује наменски заштитни релеј мрежног интерфејса који се активира у року од 100 мс ако напон или фреквенција мреже одступају, како то захтевају стандарди за међусобно повезивање комуналних предузећа (нпр. ИЕЕЕ 1547, ИЕЦ 61727). Треће, цело кућиште користи антивибрационе држаче на свим електричним контактима; стандардне јединице би виделе отпуштање шрафова након шест месеци у близини турбине.

П2: Како ова јединица подноси ударе грома који су уобичајени у отвореним вјетроелектранама?

О: Свака трафостаница европског типа са упакованом енергијом ветра је опремљена одводницима пренапона типа 1+2 на ХВ и НН страни (капацитет пражњења 25кА по полу). Додатно, резервоар трансформатора има директну папучицу за уземљење величине бакреног кабла од 120 мм². У нашем фабричком тесту симулирамо импулсе муње од 10/350μс до 100кА без унутрашњег прескакања.

П3: Може ли се ова трафостаница користити за ветар на копну и на мору?

О: На копну - апсолутно. За оффсхоре нудимо надограђену верзију под називом „Оффсхоре пакет“. Стандардна трафостаница европског типа упакована за енергију ветра има ИП54 оцену, погодна за приобалне зоне на копну. За оффсхоре (на турбинској платформи или темељу са омотачем), вршимо надоградњу на ИП66, користимо Ц5-М премаз за поморство (дебљине преко 400 μм) и замењујемо све стандардне челичне завртње са 316Л нерђајућим челиком. Трансформаторско уље је замењено природним естром (биоразградивим) како би се испунили еколошки прописи.

П4: Који су најчешћи сценарији примене за ову јединицу?

О: Четири основне апликације:

Детаљи производње

Како Лугао Повер гради бољу трафостаницу европског типа опремљену енергијом ветра

Детаљ 1: Антивибрациони инжењеринг

Већина кварова на трафостаницама у ветроелектранама потиче од лабавих веза услед константних осцилација турбине (0,5–2 Хз). Наше решење: сваки спој сабирница користи Беллевилле диск опруге испод главе завртња, одржавајући силу стезања чак и када компоненте вибрирају. Терминални блокови су типа кавезне стезаљке (не завртње). Унутрашње везице за каблове су замењене тракама за закључавање од нерђајућег челика. Резултат: након 5000 сати симулиране вибрације (2г, 5–200Хз свееп), задржавање обртног момента остаје >90% почетне вредности.

Детаљ 2: Дизајн трансформатора за радни циклус ветра

Стандардни дистрибутивни трансформатори виде стабилна оптерећења. Трансформатори ветра виде брзе промене од 0% до 110% за мање од 10 секунди. НашеЕнергија ветра Упакована трафостаница европског типакористи језгро високе отпорности на кратки спој са аксијалним притиском стезања од 4,5 МПа (у односу на индустријски стандард од 2,5 МПа). Намотаји су континуално транспоновани проводници (ЦТЦ), а не више паралелних ланаца, елиминишући губитке циркулационе струје током неуравнотежених оптерећења. Такође додајемо оптичке сензоре температуре уграђене директно у НН намотај – не само горње термометре за уље – дајући податке о врућој тачки у реалном времену турбинском контролеру.

Детаљ 3: Заштита од корозије изван боје

Ветроелектране се налазе у окружењима класе Ц3 (у унутрашњости) до Ц5-М (од обале). Стандардни премаз у праху не успева на резаним ивицама. Наш процес:

1. Заптивање ивица: Свака ласерски исечена ивица добија зрно епоксидног заптивача за ивице пре фарбања.

2. Прајмер богат цинком: 80 μм епоксидног прајмера са 95% цинкове прашине (заштита од жртве).

3. Средњи слој: 100 μм високоградног епоксида.

4. Завршни премаз: 80 μм полиуретана (РАЛ 7035 светло сива, или по мери).

Укупни ДФТ (дебљина сувог филма) = минимум 260 μм. Слани спреј тестиран на 1.500 сати без пузања (АСТМ Б117).

Наша предност у односу на конкуренте

Зашто одабрати Лугао Повер за ветроелектране?

10+ година производње електричне опреме

Наменски тим за инжењере за трансформаторе и СН склопне уређаје

Решења за ветроелектране од 1МВА до 8МВА

Фабричко тестирање пре испоруке

Прилагођени дизајни за копнене и обалне пројекте ветра

Производња и тестирање у складу са ИЕЦ-ом
