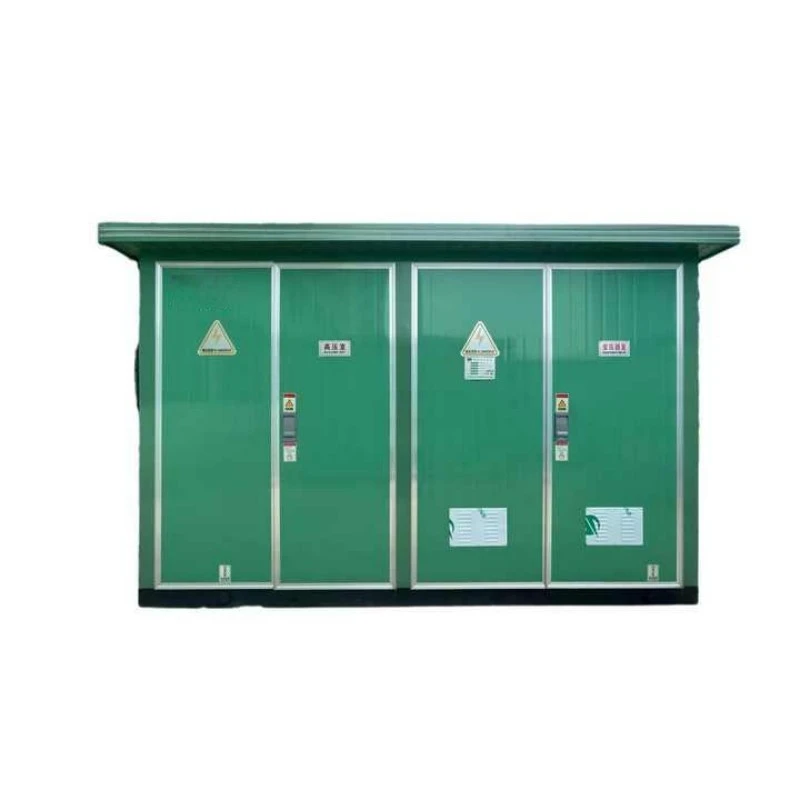

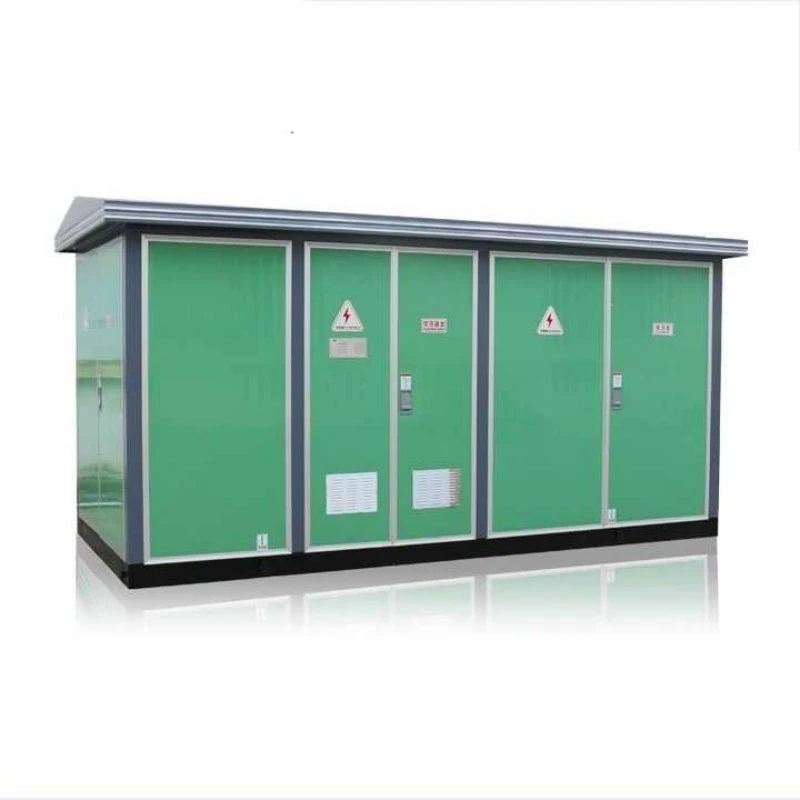

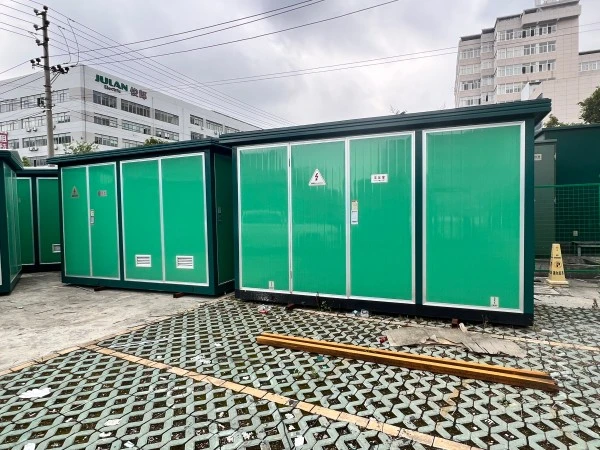

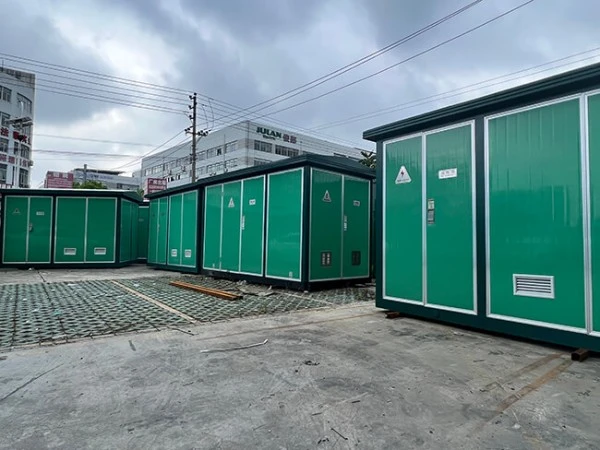

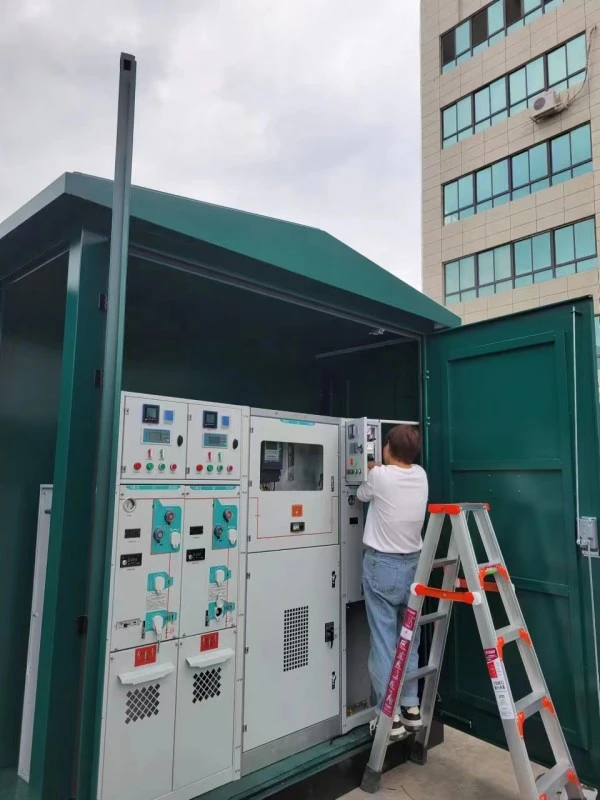

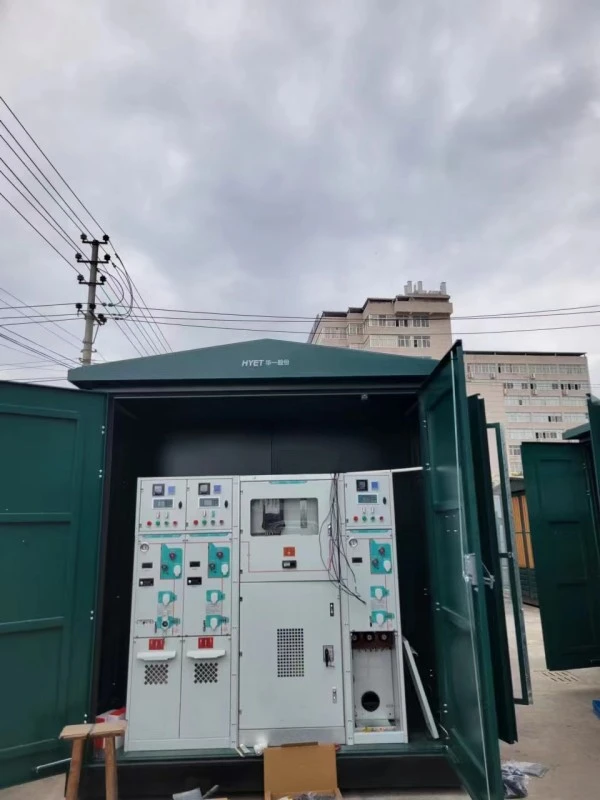

Prefabricated Compact European Type Substation

Префабрикована компактна трафостаница европског типа је фабрички састављена, трокоморна затворена јединица за дистрибуцију електричне енергије дизајнирана да прима, трансформише и дистрибуира електричну енергију средњег напона до нисконапонских оптерећења. За разлику од традиционалних бетонских подстаница које захтевају недеље изградње на лицу места, ова јединица стиже спремна за повезивање.

шта је то?

Префабрикована компактна трафостаница европског типа (позната и као аЕвропска кутијаста трафостаница) састоји се од три одвојена, одвојена одељка:

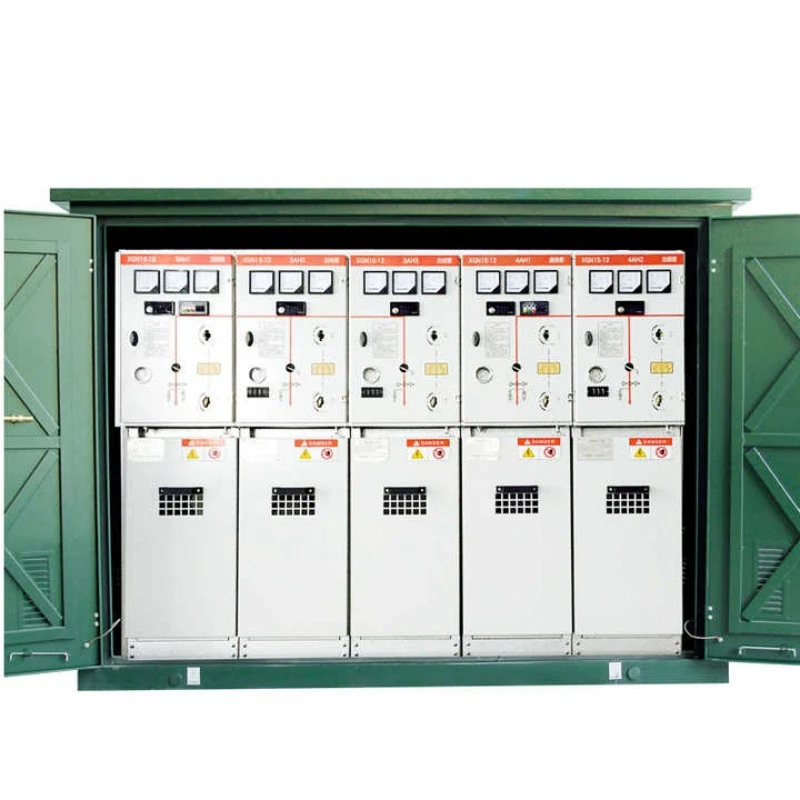

1. Високонапонски (ХВ) одељак: У њему се налазе разводни уређаји, заштитни релеји и мерни уређаји.

2. Одељак за трансформатор: Садржи трансформатор уроњен у уље или суви трансформатор.

3. Нисконапонски (НН) одељак: Садржи разводне плоче, прекидаче и одлазне напојнике.

Ове три коморе су распоређене у облику "И" или "ИИ" унутар једног, отпорног на временске услове челичног или композитног кућишта. Сваки одељак је физички одвојен металним преградама како би се спречило ширење грешке.

Шта то може учинити?

Ова опрема обавља три основне функције:

1. Степ-довн конверзија напона: Конвертује долазни средњи напон (6кВ, 10кВ, 20кВ, 35кВ) у употребљив ниски напон (400В, 230В).

2. Заштита и изолација: Аутоматски изолује неисправна кола преко осигурача или прекидача, штитећи низводно имовину.

3. Управљање оптерећењем: Дистрибуира снагу на више одлазних кола, омогућавајући селективно пребацивање, мерење и надзор.

Пошто је префабрикована компактна трафостаница европског типа претходно ожичена и тестирана у фабрици, елиминише сложене грешке у ожичењу на лицу места. Служи као нервни центар за коначну дистрибуцију енергије у стамбеним блоковима, фабрикама, соларним фармама и станицама за пуњење електричних возила.

Предности производа

Када одаберете префабриковану компактну трафостаницу европског типа од Лугао Повер-а, добијате пет различитих конкурентских предности у односу на конвенционалне подстанице и алтернативе америчког типа.

Предност 1: Супериорна безбедност особља

Дизајн са три одељка је заштитни знак сваке оригиналне монтажне компактне трафостанице европског типа. Свака секција је у потпуности повезана са механичким и електричним блокадама. На пример, НН врата се не могу отворити осим ако је главни прекидач ИСКЉУЧЕН; ХВ врата се не могу отворити осим ако прекидач за уземљење није ЗАТВОРЕНО. Ова секвенцијална безбедносна логика спречава експозицију фронта уживо, драстично смањујући ризик од лучног блица за оператере. Насупрот томе, подстанице америчког типа често имају изложене делове под напоном током замене осигурача.

Предност 2: Могућност непрекидног напајања

За разлику од јединица америчког типа у којима замена осигурача захтева де-напајање целог трансформатора, наша префабрикована компактна трафостаница европског типа омогућава независно одржавање. Можете отворити ЛВ одељак за очитавање бројила док ХВ страна остаје под напоном. Напредније верзије могу да прилагоде РМУ (главна јединица прстена) са преклопном петљом, омогућавајући конфигурацију „два улаза, два излаза“ која одржава напајање потрошачима низводно чак и током кварова узводно. То га чини незаменљивим за болнице и центре података.

Предност 3: Одлично управљање топлотом

Сваки трансформаторски одељак има принудну вентилацију (аутоматски термостатски контролисани вентилатори) плус отворе за природну конвекцију. Физичко раздвајање значи да топлота коју генерише трансформатор не утиче на осетљиве електронске релеје у високонапонском одељку. Наши тестови показују да унутрашња температура остаје 15–20°Ц нижа од несегментираних дизајна током летњих вршних оптерећења, директно продужавајући век изолације.

Предност 4: Екстремна прилагодљивост животној средини

Направљено према минимуму ИП54 (отпоран на прашину и заштићено од млаза воде), кућиште је отпорно на слани спреј, пешчане олује и јаку кишу. Ваздушни зазор од 40 мм плус грејачи против кондензације спречавају унутрашњу влагу. Радни опсег: -40°Ц до +55°Ц. Ова робусност је разлог зашто је префабрикована компактна трафостаница европског типа подразумевани избор за обалне ветроелектране и пустињске соларне пројекте.

Предност 5: Нижи укупни трошкови власништва (ТЦО)

Почетна набавна цена може бити 15–20% виша од упоредиве јединице америчког типа, али укупна цена власништва током 20 година је 30% нижа. Зашто? Јединице европског типа имају заменљиве, модуларне компоненте (мењате само неисправан осигурач, а не целу сабирницу). Карте за задржавање уља спречавају фине контаминације тла. Минимални грађевински радови (само равна бетонска подлога) у поређењу са изградњом бетонске просторије штеди 5.000–10.000 долара по јединици у инсталатерском раду.

Карактеристике производа

Испод су специфичне инжењерске карактеристике наше монтажне компактне трафостанице европског типа:

Детаљи производње

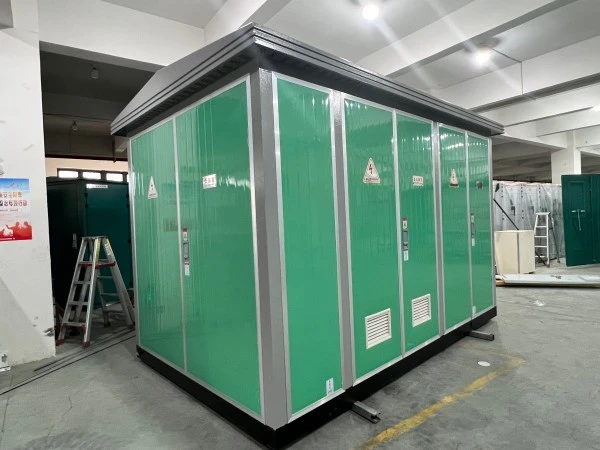

Лугао Повер производи сваку префабриковану компактну трафостаницу европског типа у нашој фабрици од 25.000 м² са сертификатом ИСО 9001. Испод су кључни детаљи производње који разликују наш квалитет.

Избор материјала

Челик: Увезени поцинковани челик ДКС51Д+З275, резан и савијен на ЦНЦ бушилици (толеранција ±0,2 мм).

ГРП (полиестер ојачан стаклом): Нуди се за наруџбине на обали – нула корозија, али већа цена. Ватроотпорна класа ВО (УЛ94).

Језгро трансформатора: Аморфни метал или ЦРГО силицијум челик (класа М5, дебљина 0,23 мм). Губитак без оптерећења смањен је за 70% у поређењу са стандардним челиком.

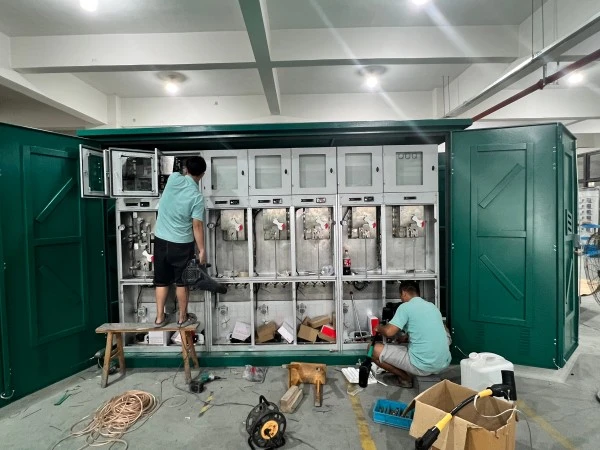

Процес монтаже

Израда одељака: Одвојени алати за заваривање за ВН, Трансформаторе и НН секције. Сваки одељак је тестиран на цурење раствором сапуна (за задржавање уља).

Фарбање: Предтретман (одмашћивање, фосфатирање) → Епоксидни прајмер (80μм) → Полиестер завршни премаз (70μм). Испитивање сланом спрејом: 720 сати без пузања.

Унутрашње ожичење: Бакарни каблови без халогена, на 90°Ц, савијени шестоугаоним матрицама (тест на извлачење >200Н). Сви терминали означени термоскупљајућим маркерима.

Инсталација трансформатора: Трансформатори пуњени уљем се подвргавају вакуумском сушењу (заостала влага <0,5%). Трансформатори сувог типа су два пута импрегнирани под вакуумским притиском (ВПИ).

Контрола квалитета

1. Диелектрични тест: 28кВ/1мин за ВН страну; 3кВ/1мин за НН страну.

2. Грејање: Пуно оптерећење на 40°Ц околине током 8 сати; пораст температуре прати 12 ПТ100 сензора.

3. ИП тест: Комора за прашину 8 сати, након чега следи тест воденог млаза (12,5 мм млазница при 100 литара/мин).

4. Тест функционалне блокаде: 50 циклуса отварања-затварања на сваком прекидачу.

Опције прилагођавања

1. Боја: РАЛ 7035 (светло сива) стандард; било који РАЛ код на захтев (+15 дана испоруке).

2. Улаз за кабл: одоздо (кроз постоље) или са стране (плоче са уводницама).

3. Паметне карактеристике: даљинско праћење (струја, напон, температура, статус врата) омогућено за ИоТ преко 4Г/ВиФи.

Паковање, испорука, гаранција

Паковање и достава

Свака монтажна компактна трафостаница европског типа се подиже помоћу четири уграђене ушице за подизање (тестирано на 2× бруто тежину). Процедура паковања:

● Унутрашњост: Пакети средства за сушење од силика гела (2 кг) смештени су у сваки одељак да би апсорбовали влагу из транспорта.

● Уводи за каблове: Запечаћени пластичним поклопцима и самовулканизирајућом траком.

● Спољашњост: растезљиво умотано са ВЦИ (инхибитор парне корозије) филмом, а затим прекривено отпорном водоотпорном церадом.

● Кутија: Причвршћена на челични транспортни носач (висина 1200 мм за џепове виљушкара). Штитници углова и траке за везивање.

Време испоруке: 25 радних дана за стандардну јединицу од 630кВА; 35 дана за прилагођене поруџбине (укључујући паметно мерење).

Гаранција и након продаје

Гарантни рок: 12 месеци од датума пуштања у рад или 14 месеци од испоруке (шта год наступи пре).

Покривеност: Сви производни недостаци у материјалу или изради. Не покрива штету од грома, поплаве, преоптерећења изван натписне плочице или неовлашћених модификација.
