Паметна унапред инсталирана трансформаторска подстаница европског типа

Смарт унапред инсталирана трансформаторска подстаница европског типа је фабрички састављена, компактна јединица за дистрибуцију електричне енергије која интегришесредњенапонски расклопни уређај, нисконапонски разводни панел и трансформатор уроњен у уље или суви у једно, затворено кућиште. За разлику од традиционалних грађевинских подстаница, ова јединица у европском стилу је префабрикована, тестирана и испоручена као систем спреман за уградњу.

Шта то ради?

Смањује струју средњег напона (обично 6кВ–35кВ) на нивое ниског напона (400В–690В) за безбедну дистрибуцију у стамбене заједнице, пословне зграде, фабрике и постројења за обновљиву енергију. Смарт унапред инсталирана трансформаторска подстаница европског типа такође подржава интелигентно праћење оптерећења, температуре и квалитета струје, омогућавајући даљинску дијагнозу квара и аутоматске функције аларма. Ово га чини идеалним избором за паметне мреже и подстанице без надзора.

Предности производа

1. Паметно надгледање и даљинско управљање

Паметна унапред инсталирана трансформаторска подстаница европског типа долази са опционом интелигентном терминалном јединицом (ИТУ) која у реалном времену прикупља податке о напону, струји, фактору снаге и температури уља. Подаци се могу пренети преко 4Г, Етхернета или оптичких влакана у централну контролну собу, смањујући трошкове инспекције на лицу места.

2. Компактан отисак и брза примена

Пошто је унапред монтирана у фабрици, Смарт унапред инсталирана трансформаторска подстаница европског типа захтева само једноставну подлогу на лицу места. Инсталација траје 1-2 дана уместо недеља, чиме се уштеди до 60% у грађевинским радовима и заузимању земљишта.

3. Висока поузданост у тешким условима

Са степеном заштите од ИП54 (или више) за кућиште и трансформаторе уроњене у уље или епоксидну смолу унутра, ова подстаница је отпорна на прашину, кишу, слану маглу и екстремне температуре од -25°Ц до +40°Ц, обезбеђујући непрекидан рад у пустињама, приобалним подручјима или регионима на великим надморским висинама.

4. Енергетска ефикасност и мали губици

Опремљена трансформаторима са малим губицима серије С11 или С13, Смарт унапред инсталирана трансформаторска подстаница европског типа смањује губитке без оптерећења до 30% у поређењу са конвенционалним јединицама, директно снижавајући рачуне за струју и емисије угљеника током 20-годишњег животног века.

5. Потпуно прилагодљив

Нудимо флексибилне конфигурације: намотаје од бакра или алуминијума, измењиваче славина под оптерећењем, аутоматску корекцију фактора снаге (АПФЦ) и одводнике пренапона. Без обзира да ли вам је потребна јединица од 200 кВА за вили или јединица од 2500 кВА за индустријски парк, ми можемо прилагодити решење.

Карактеристика производа

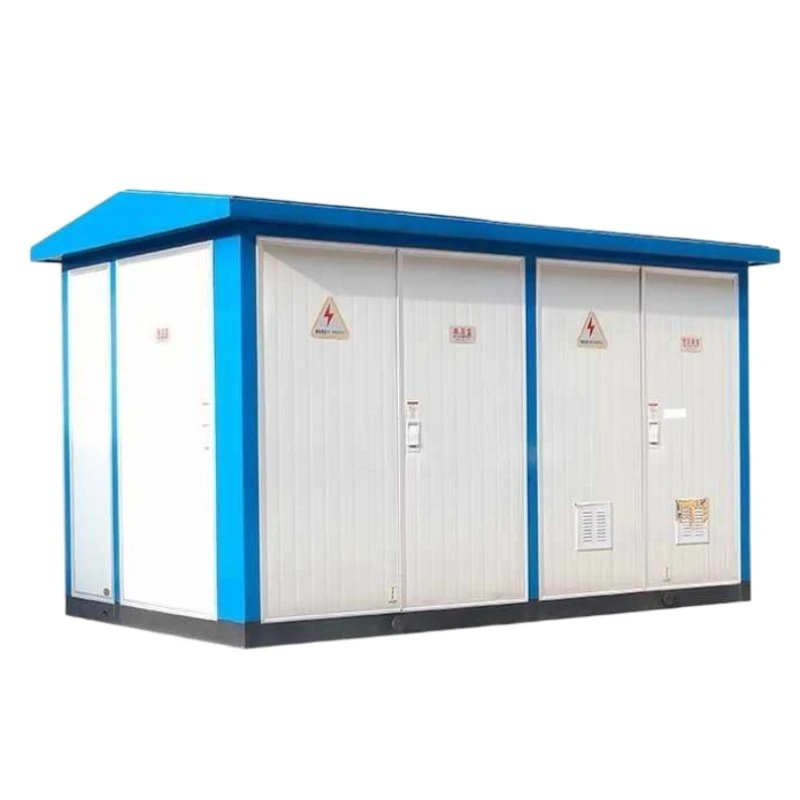

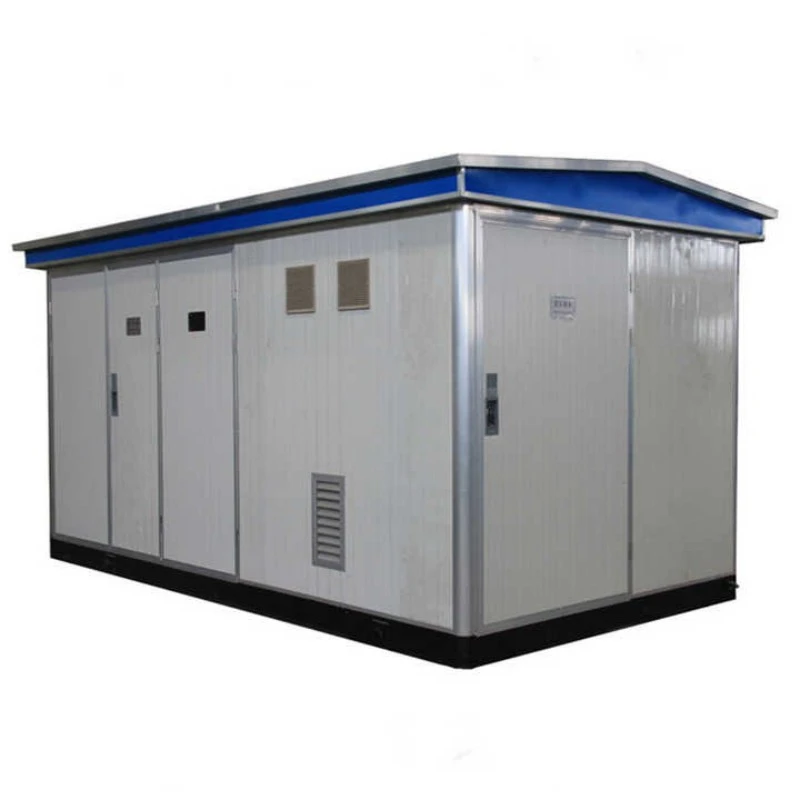

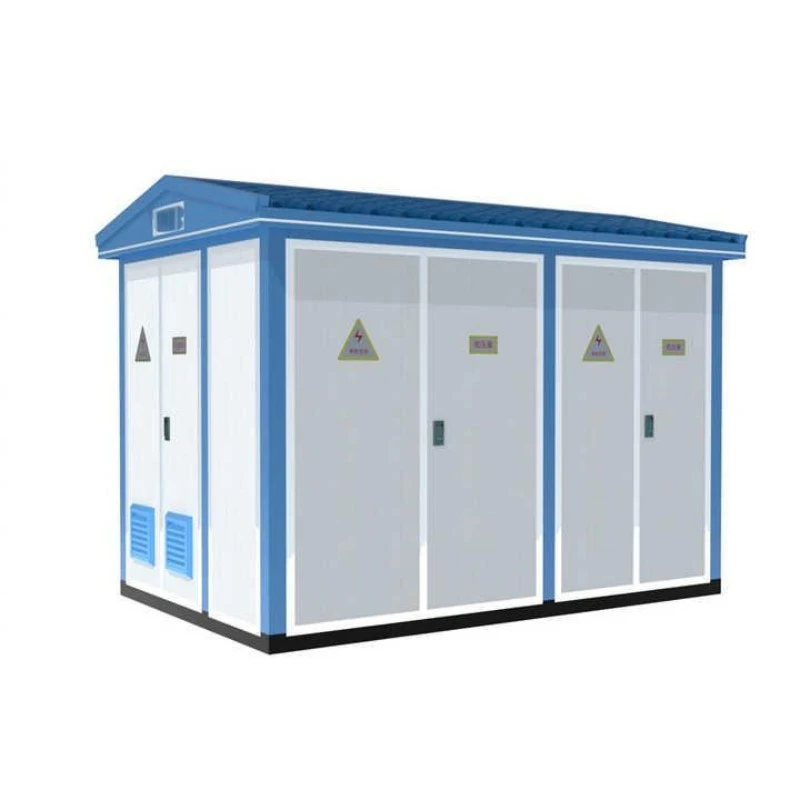

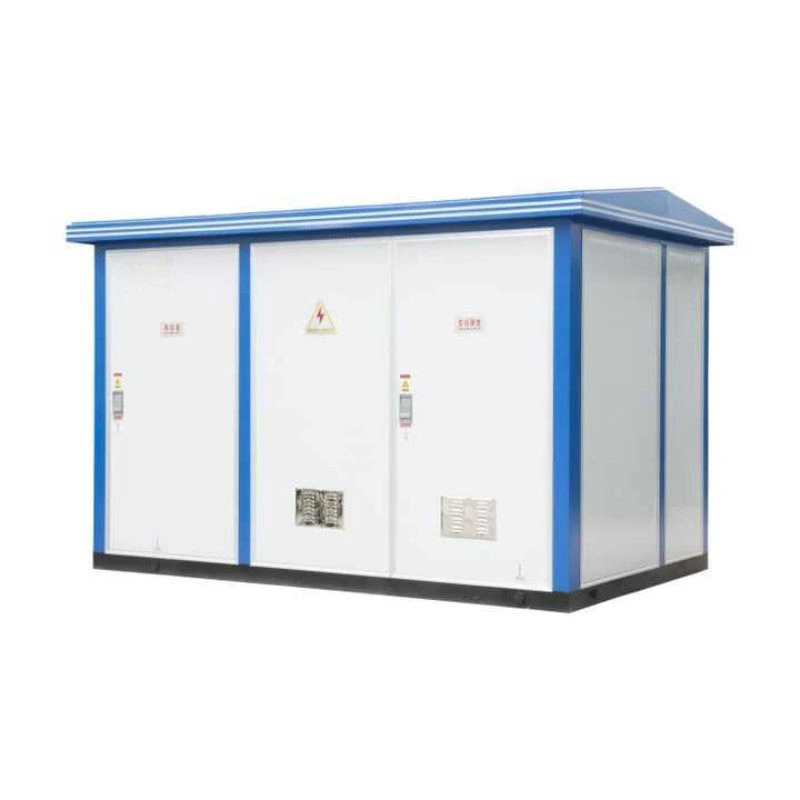

Потпуно затворено кућиште отпорно на временске услове --- Направљено од поцинкованог челика или легуре алуминијума, обложено антикорозивном бојом, погодно за спољашњу уградњу.

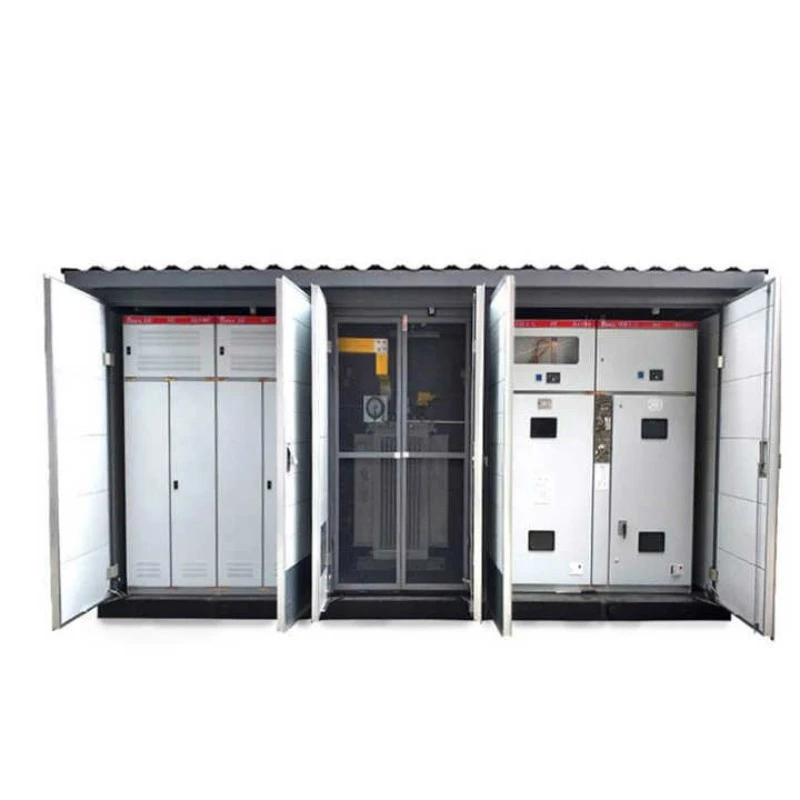

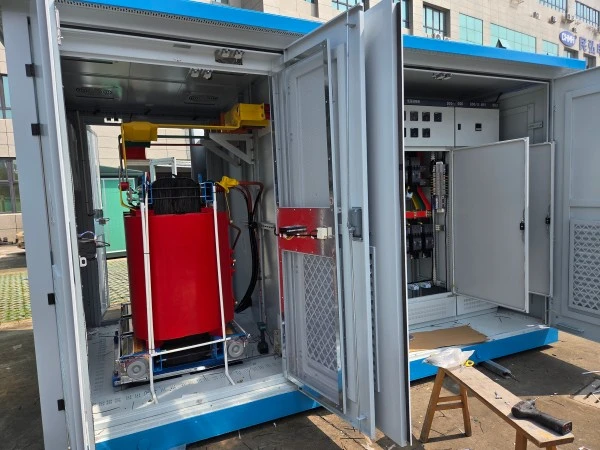

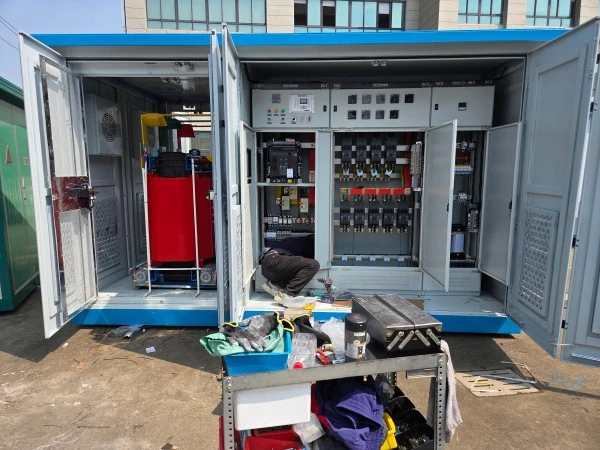

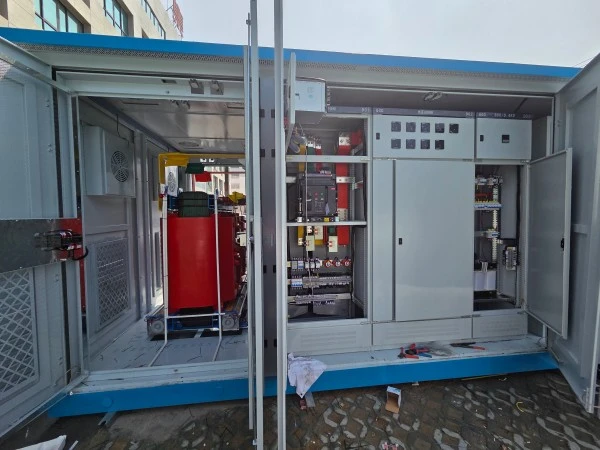

Модуларни унутрашњи распоред --- Одвојени одељци за ВН разводне уређаје, трансформаторе и НН дистрибуцију, са механичким блокадама како би се осигурала безбедност оператера.

Интелигентни систем за хлађење --- Вентилатори са контролом температуре за трансформаторе сувог типа или валовите плоче радијатора за јединице уроњене у уље, аутоматски се активирају када температура пређе задату вредност.

Заштита од блица и преоптерећења --- Опремљен са СФ6 или вакуумским прекидачима, прекидачима са осигурачима и уређајима за заштиту од пренапона (СПД) да би задовољили стандарде ИЕЦ 62271-202.

Интерфејс прилагођен кориснику---Локални екран осетљив на додир (опционо) приказује податке у реалном времену и записе о грешкама, док је даљински приступ преко апликације за паметне телефоне доступан особљу за одржавање.

Рад са ниским нивоом буке --- Ниво звука ≤55дБ(А) за стамбене апликације, постигнут помоћу носача за пригушивање вибрација и плоча за звучну изолацију.

Заштита од крађе и сигурносни дизајн --- Браве за тешке услове рада, сензори врата и опциона интеграција ЦЦТВ-а чине да је Смарт унапред инсталирана трансформаторска подстаница европског типа погодна за удаљене локације без надзора.

Примена производа

Смарт унапред инсталирана трансформаторска подстаница европског типа се широко користи у:

Урбан Повер Дистрибутион

Стамбени комплекси, тржни центри, хотели и болнице где је простор ограничен, а противпожарна безбедност је критична.

Подземни паркинг или кровне инсталације имају користи од његовог компактног дизајна који садржи уље.

Пројекти обновљиве енергије

Соларне фарме и ветропаркови на копну захтевају брзо постављање и отпорност на временске услове. Ова трафостаница се неприметно интегрише са фотонапонским инвертерима и ветротурбинама.

Инфраструктура и јавни објекти

Аеродроми, станице метроа, тунели и мостови ослањају се на његову високу поузданост и даљински надзор како би осигурали непрекидно осветљење и вентилацију.

Индустријска и рударска места

Фабрике, хемијска постројења и рудници користе Смарт унапред инсталирану трансформаторску подстаницу европског типа да изолују кварове на мрежи и заштите осетљиве машине.

Привремено и хитно напајање

Градилишта, зоне за помоћ у катастрофама и догађаји на отвореном имају користи од његове плуг-анд-плаи природе и лаког премештања.

Детаљи производње

Кућиште и машински дизајн

Спољно кућиште Смарт унапред инсталиране трансформаторске подстанице европског типа произведено је помоћу ласерски исечених, савијених и заварених челичних плоча. Након заваривања, цело кућиште се подвргава пескарењу да би се уклонио каменац, након чега следи електростатичко наношење праха минималне дебљине 80µм. Ово обезбеђује Ц5-М отпорност на корозију (ИСО 12944) за приобално или индустријско окружење.

Врата су опремљена полиуретанским заптивкама, компресионим резама и шаркама које се могу уклонити. Коси кров спречава накупљање воде, а основни канали укључују џепове виљушкара и ушице за подизање за лак транспорт.

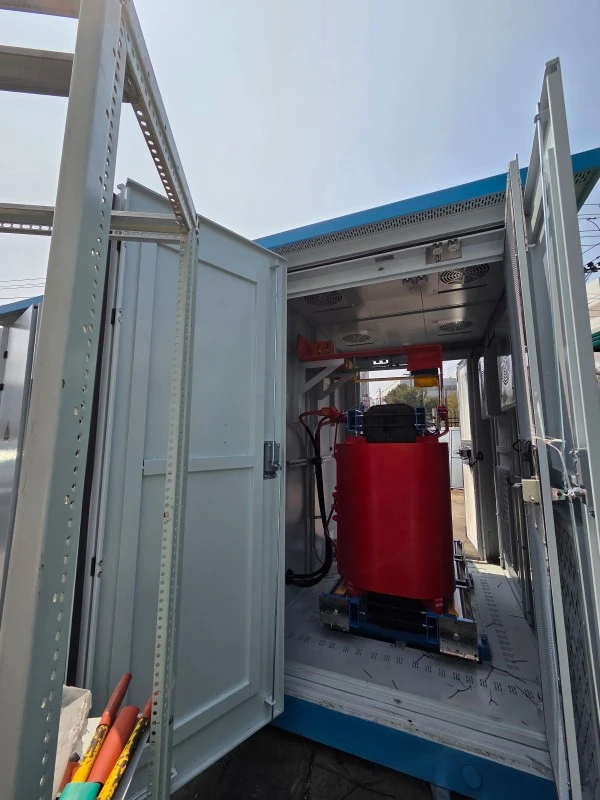

Језгро и намотаји трансформатора

Користимо високопропусни хладно ваљани зрнасто оријентисани силиконски челик (0,23 мм или 0,27 мм) са степенастим спојевима ради смањења струје празног хода. Намотаји се израђују од бакарне или алуминијумске фолије без кисеоника (за ниски напон) и округле бакарне жице (за високи напон). За верзије сувог типа, епоксидна смола класе Х је ливена под вакуумом како би се елиминисале шупљине и постигло делимично пражњење <10пЦ. За верзије потопљене у уље, користимо минерално уље или течност природног естра са валовитим резервоаром да апсорбује експанзију уља.

Расклопна опрема и сабирнице

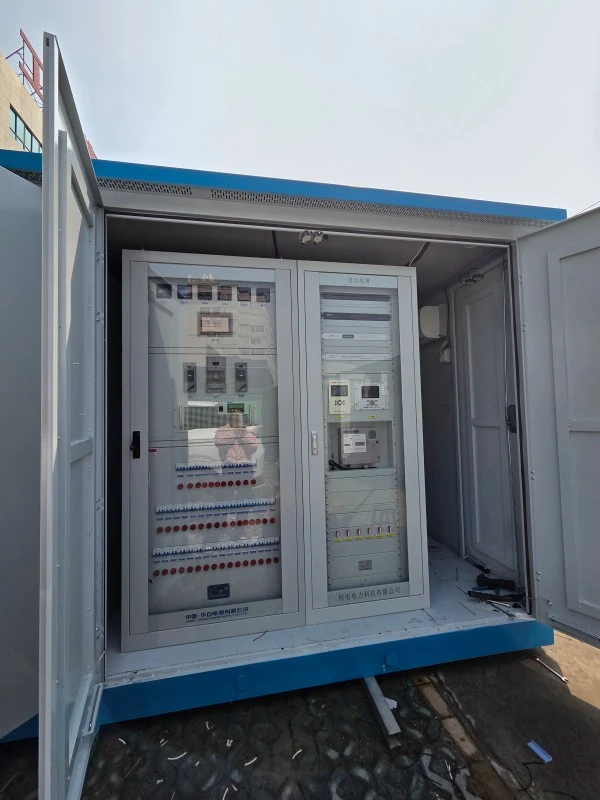

Унутар Смарт унапред инсталиране трансформаторске подстанице европског типа, одељак ВН садржи прекидач за прекид оптерећења или прекидач (СФ6 или вакуумски тип) са видљивим прекидним контактима. НН одељак укључује главни прекидач у ливеном кућишту (МЦЦБ), напојне прекидаче и систем сабирница до 4000А. Све сабирнице су од калајисаног бакра са термоскупљајућом изолацијом.

Интелигентни систем за надзор (опционо)

Интегришемо паметну РТУ (удаљену терминалну јединицу) која мери трофазне напоне, струје, активну/реактивну снагу и хармонике до 31. реда. Подаци се евидентирају сваких 5 минута и чувају 90 дана. Аларми за пренапон, поднапон, превисоку температуру и отварање врата шаљу се путем СМС-а или е-поште.

Тестирање квалитета

Свака паметна унапред инсталирана трансформаторска подстаница европског типа пролази 100% фабричко тестирање:

1. Испитивање диелектричне отпорности (2,5 кВ за 1 минут)

2. Динамички тест кратког споја (симулирани)

3. ИП54 тест уласка воде

4. Тест пораста температуре (8 сати при пуном оптерећењу)

5. Мерење делимичног пражњења (≤10пЦ за суви тип)

6. Извештаји о испитивању се достављају уз сваку пошиљку, у складу са стандардима ИЕЦ 62271-202, ГБ/Т 17467 и ЕН 61330.
