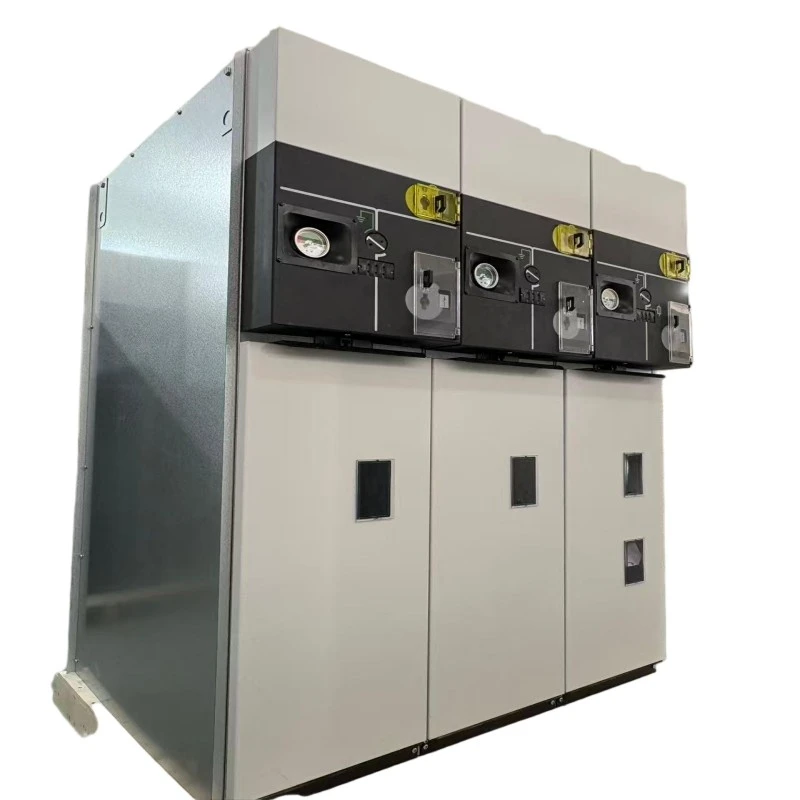

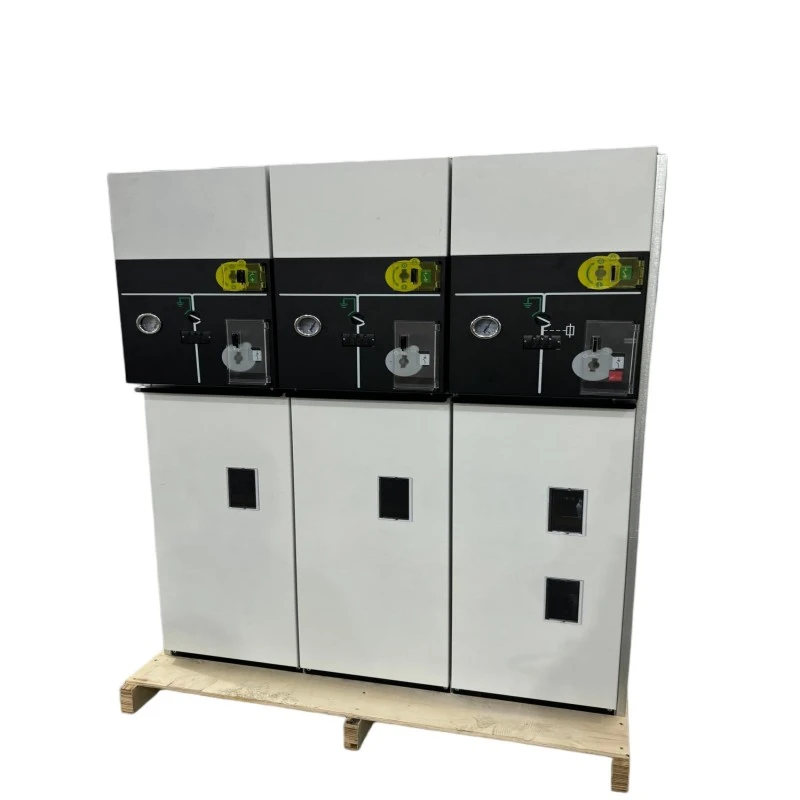

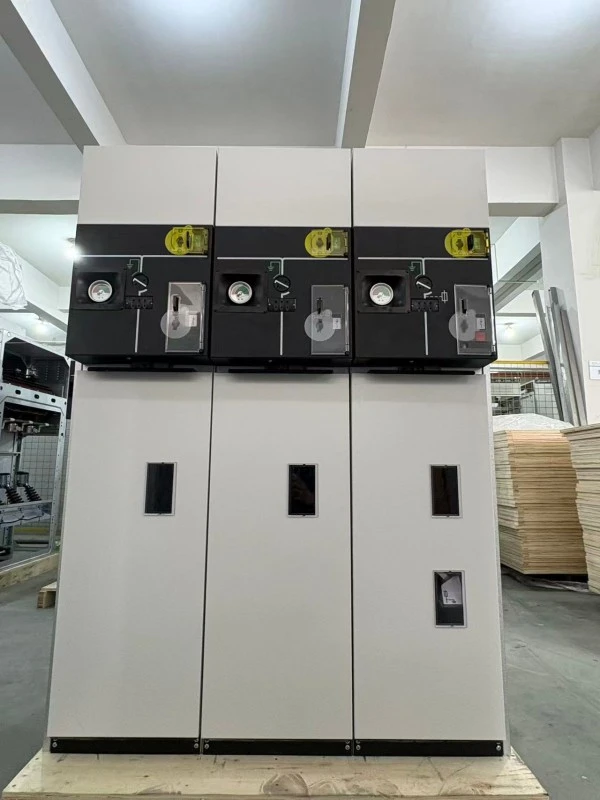

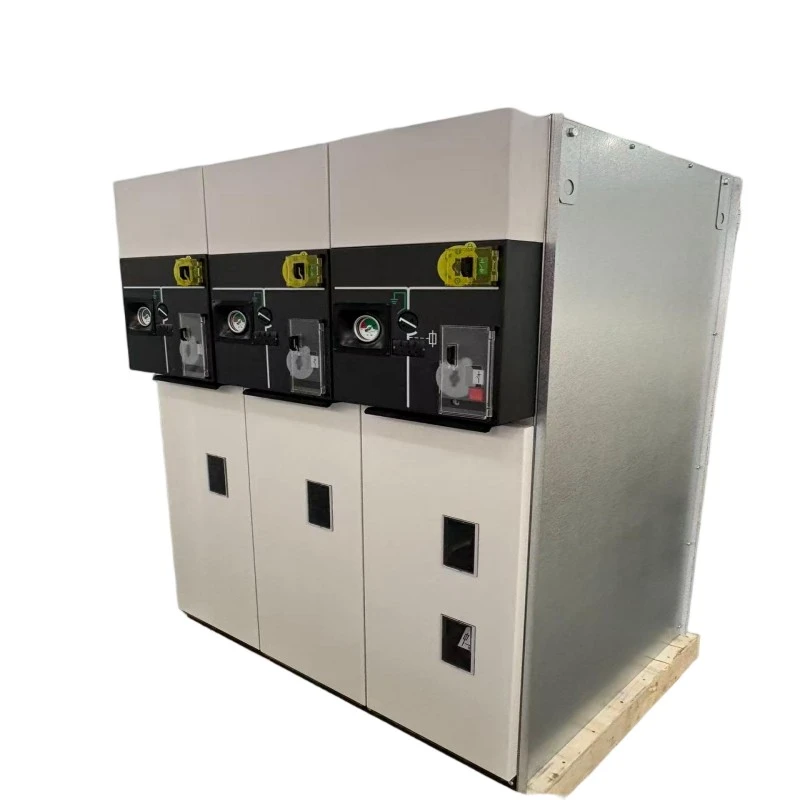

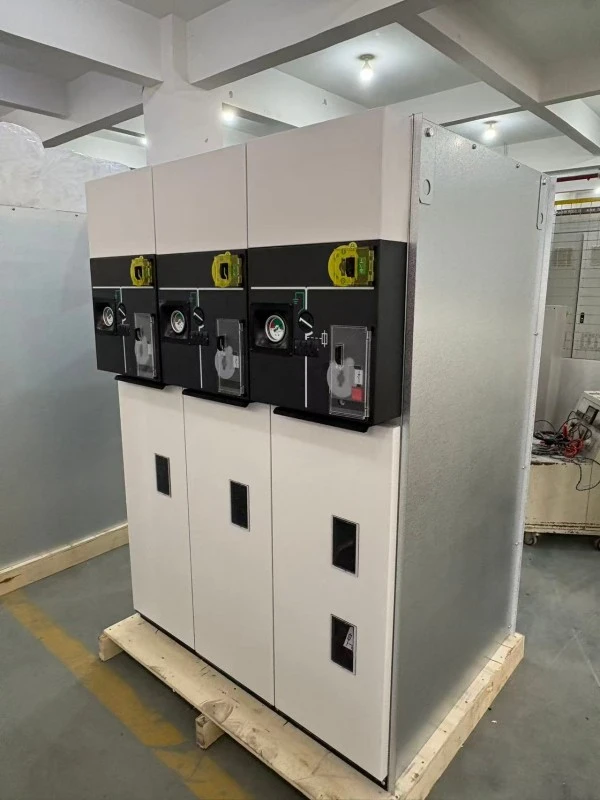

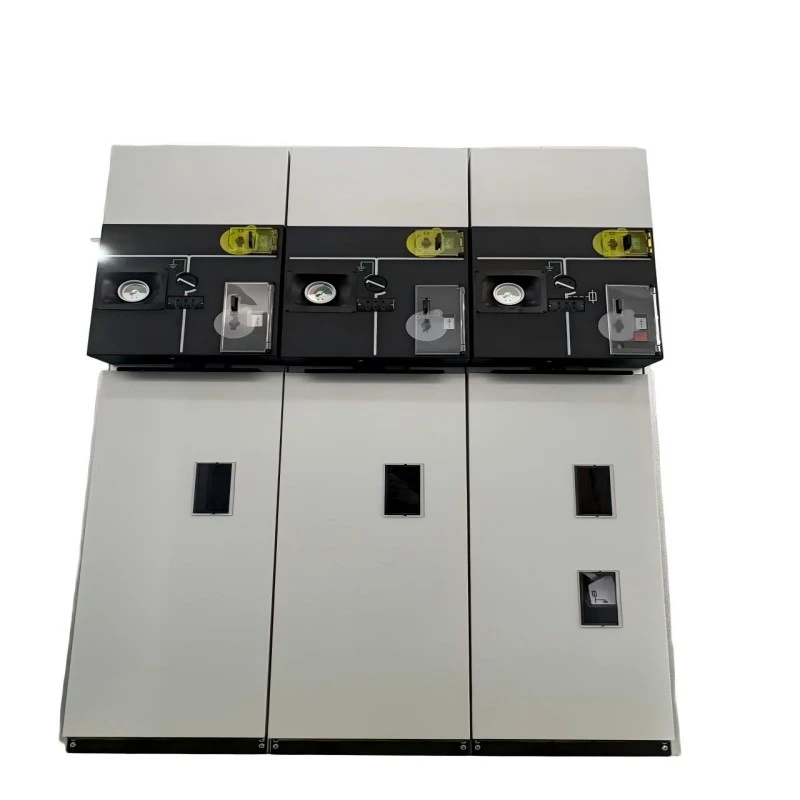

ХКСГН Ваздушно изолована главна јединица са заптивним прстеном

"Х" - кућиште типа кутије,

„Кс“ — прстенаста мрежа,

"Г" - ваздушно изолован,

"Н" - у затвореном

ХКСГН Ваздушно изолована затворена прстенаста главна јединица метално затворена расклопна опрема дизајнирана за 6кВ–24кВ прстенасте главне и радијалне дистрибутивне системе. За разлику одСФ6-изолованиРМУ, ова јединица користи ваздух као главни диелектрични медијум, са свим деловима под напоном затвореним у запечаћеном металном орману заштићеном од прашине.

шта то ради?

1. Повезује и изолује струјне петље у секундарној дистрибуцији

2. Штити дистрибуционе трансформаторе преко прекидача оптерећења и комбинација осигурача

3. Обезбеђује видљиве изолационе празнине за безбедно одржавање

4. Служи као економична алтернатива гасном изолованом разводном уређају

ХКСГН ваздушно изолована главна јединица са затвореним прстеном се широко користи у апликацијама гдеСФ6 гасје ограничен, где је потребно често видљиво искључење, или где буџетска ограничења фаворизују проверену, једноставну технологију без угрожавања безбедности.

Опис производа

Наша ХКСГН ваздушно изолована прстенаста главна јединица је следећа генерација ваздушно изолована прстенаста главна јединица дизајнирана за унутрашњу инсталацију у подстаницама, индустријским постројењима, комерцијалним зградама и руралним мрежама за дистрибуцију електричне енергије. Називни напон се креће од 6кВ до 24кВ, са називном струјом од 630А за главне сабирнице и 125А за кола трансформатора заштићених осигурачима.

Основне техничке карактеристике:

1. Ваздушна изолација са оптимизованим размаком фаза и изолованим баријерама

2. Дизајн затвореног кућишта (ИП3Кс или ИП4Кс) који спречава улазак прашине и глодара

3. Прекидач са три положаја (затворен / отворен / уземљен) са видљивим прекидом

4. Интегрисана струјна заштита осигурача за трансформаторе (до 125А)

5. Опциони модул вакуумског прекидача за заштиту фидера

6. Механичке блокаде које спречавају неисправне операције

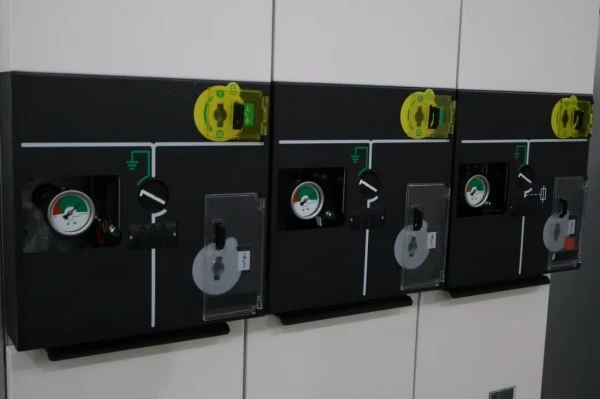

7. Предња плоча мимичка магистрала са јасном индикацијом положаја

ХКСГН ваздушно изолована главна јединица са затвореним прстеном нуди транспарентан дизајн који се лако прегледа --- оператери могу визуелно да потврде отворену позицију прекидача оптерећења, што је карактеристика која је веома цењена током одржавања и процедура закључавања/означавања. Није потребна никаква посебна опрема за руковање гасом за уградњу или престанак рада.

Параметар производа (Спецификација)

Карактеристике производа и примена

Кључне карактеристике

● Без СФ6 и еколошки прихватљив --- Користи само ваздух као изолациони медијум, без емисије гасова стаклене баште.

● Видљиви прекид --- Прекидач оптерећења обезбеђује јасно видљив изолациони зазор, поједностављујући безбедносне процедуре.

● Заптивено од прашине и глодара --- Кућиште задовољава ИП3Кс или ИП4Кс, спречавајући уобичајене узроке кварова ваздушно изолованих расклопних уређаја.

● Компактан отисак---Ширина јединице типично 500---600мм, погодно за затворене подстанице са ограниченим простором.

● Исплативо---Мање почетне инвестиције у поређењу са СФ6 или РМУ са чврстом изолацијом.

● Једноставно одржавање --- Није потребно праћење притиска гаса или допуњавање; само визуелни преглед и чишћење контакта.

● Сигурност блокаде --- Механичка блокада спречава затварање уземљења док је прекидач оптерећења затворен.

Сценарији апликација

● Сеоске и градске електричне мреже

● Индустријски објекти---Фабрике, рударске локације, цементаре (са заштитом од прашине)

● Комерцијалне зграде --- Тржни центри, пословни комплекси, хотели

● Мале до средње подстанице --- 6кВ-24кВ дистрибутивни чворови

● Обновљива енергија---Мала хидро, биомаса и дистрибуирана соларна енергија (унутрашња инсталација)

● Пројекти реконструкције --- Замена застарелих ваздушно изолованих разводних уређаја модерним затвореним јединицама

Питања и одговори

П1: Како ХКСГН ваздушно изолована главна јединица са затвореним прстеном ради у прашњавим окружењима као што су цементаре или силоси за зрно?

О: Одлично. ХКСГН ваздушно изолована главна јединица са заптивним прстеном има потпуно заптивено кућиште са оценом ИП3Кс као стандард (ИП4Кс опционо), што значи да честице прашине веће од 2,5 мм или 1 мм не могу да уђу. Ово спречава праћење и прескоке који се обично виђају у ваздушно изолованим разводним апаратима отвореног типа. Препоручујемо ИП4Кс верзију за подручја са великом прашином, заједно са периодичним чишћењем спољашњег ормара.

П2: Да ли је ваздушна изолација поуздана у обалним регионима са високом влажношћу?

О: Да, са одговарајућим дизајном. Наша ХКСГН ваздушно изолована главна јединица са заптивним прстеном користи хидрофобне изоловане преграде и пузну стазу продужену на 240 мм (за 12 кВ) и 360 мм (за 24 кВ). Додатно, заптивено кућиште спречава циркулацију влажног ваздуха, а опциони грејачи против кондензације се могу инсталирати у одељку за каблове. Успешно смо распоредили стотине јединица у јужним приморским провинцијама са 90%+ годишњом влажношћу.

П3: Како се овај производ може поредити са РМУ изолованим СФ6?

О: СФ6 РМУ су компактнији и потпуно затворени, али захтевају руковање гасом и имају већу претходну цену. ХКСГН ваздушно изолована главна јединица са затвореним прстеном је већа, али нуди:

● Нижа почетна набавна цена (Генерално нуди нижу почетну инвестицију од упоредивих решења са СФ6 изолацијом, у зависности од конфигурације и захтева пројекта.)

● Нема забринутости због цурења гаса

● Видљиво искључење ради безбеднијег одржавања

● Лакше престанак рада и одлагање

За купце који дају предност ниским трошковима животног циклуса и утицају на животну средину без екстремних просторних ограничења, ХКСГН је идеалан избор.

П4: Који су осигурачи компатибилни са вашим ХКСГН РМУ?

О: Наш одељак са осигурачима прихвата стандардне ДИН 43625 или БС 2692 високонапонске струјно ограничавајуће осигураче. Можемо да испоручимо осигураче који одговарају вашим захтевима за заштиту трансформатора (обично 6,3А до 125А). Рад на контакту осигурача је механички повезан са троположајним прекидачем за једнофазну заштиту од квара.

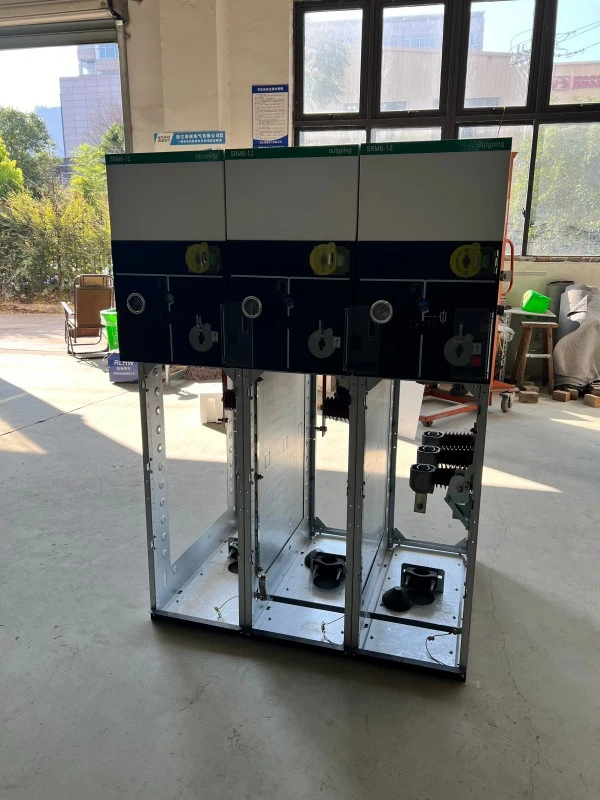

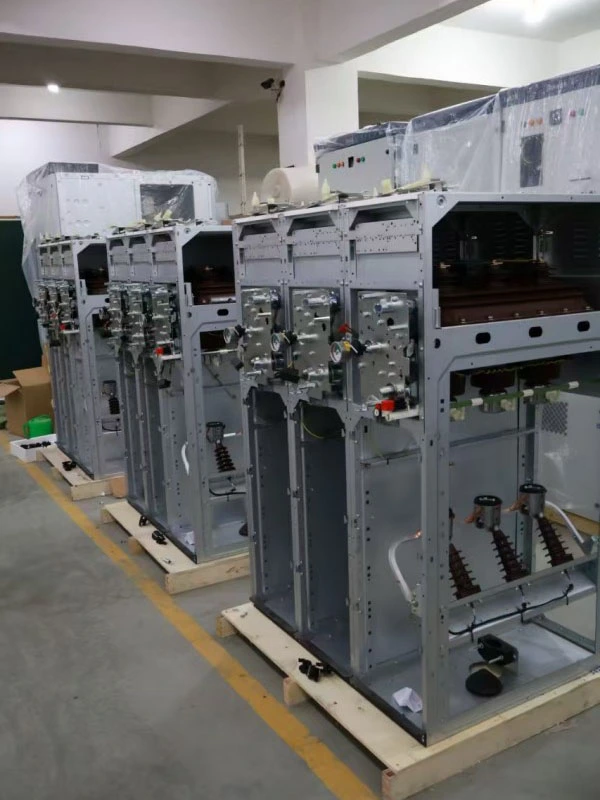

Детаљи производње

Кућиште и заптивање

ХКСГН ваздушно изолована главна јединица са затвореним прстеном има 2,0 мм дебело кућиште од хладно ваљаног челика или опционо од нерђајућег челика, завршено електростатичким прашкастим премазом (минимална дебљина 80 μм, РАЛ 7035 светло сива). Премаз пролази 500-часовно испитивање сланом спрејом. Заптивање се постиже помоћу заптивача од полиуретанске пене на свим вратима и панелима, обезбеђујући ИП3Кс заштиту. Преграде за каблове су одвојено запечаћене од преграде главног прекидача како би се спречило ширење лука.

Дизајн прекидача за прекид оптерећења

Прекидач са три положаја је ротирајући тип сечива са самочистећим посребреним контактима. Комора за гашење лука користи принцип магнетног издувавања у комбинацији са изолованим лучним жлебовима, омогућавајући прекид струје оптерећења до 630А и стварање/прекидање струја за пуњење каблова (до 10А). Прекидач има две видљиве позиције прекида (отворено и уземљено) и једну затворену позицију — све је јасно назначено на предњем мимичком панелу.

Комбинација осигурача

За заштиту трансформатора, наша ХКСГН ваздушно изолована главна јединица са запечаћеним прстеном интегрише одељак са осигурачима са окидачким механизмом. Када један фазни осигурач ради, ударач механички активира прекидач за прекид оптерећења да отвори све три фазе, спречавајући једнофазни рад. Одељак са осигурачима је блокиран са прекидачем за уземљење — одељак се може отворити само када је прекидач оптерећења отворен и прекидач уземљења затворен.

Изолациони систем

Све сабирнице и прикључци су изоловани термоскупљајућим цевчицама (тип са побољшаним пузањем) или епоксидним премазом у праху. Фазне баријере су направљене од ДМЦ (смеса за калуповање теста) или СМЦ (смеша за обликовање листова) са отпорношћу на лук класе 1 према ИЕЦ 60243. Минимални ваздушни зазор је:

● 12кВ: 125 мм између фаза, 100 мм до земље

● 24кВ: 220 мм између фаза, 180 мм до земље

Осигурање квалитета и тестирања

Свака ХКСГН ваздушно изолована главна јединица са заптивним прстеном пролази кроз рутинске тестове пре испоруке:

● Мерење отпора главног кола (микро-омметар)

● Издржљиви напон фреквенције снаге (42кВ/1мин за 12кВ, 65кВ/1мин за 24кВ)

● Испитивање отпорности на индуковани напон

● Тест механичког рада (200 циклуса за сваки прекидач)

● Испитивање изолације помоћног кола (2кВ/1мин)

● Верификација заштите кућишта (ИП3Кс или ИП4Кс тест сонде)

● Мерење делимичног пражњења (<20пЦ при 1,5× називном напону)

Посвећеност постпродајним услугама

Гарантни период: 12 месеци од датума испоруке (прошириво на 24 или 36 месеци уз плаћени уговор о сервису)

Техничка подршка: доживотне бесплатне техничке консултације; одговор у року од 1 сата од обавештења
