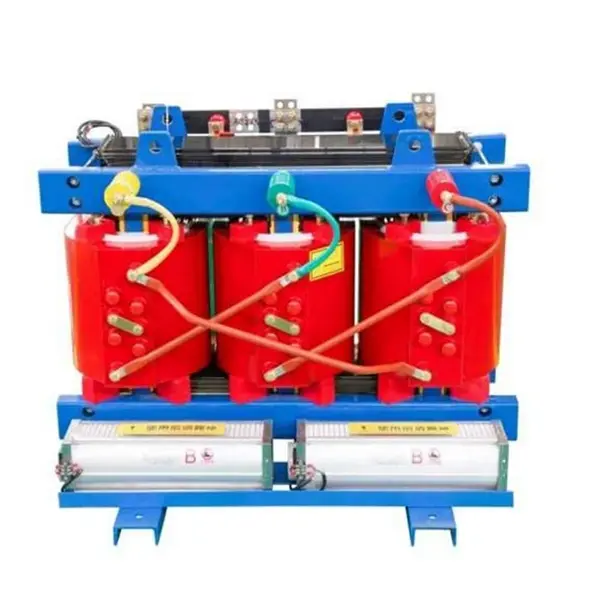

СЦБ13 800ква епоксидне смоле ливени енергетски трансформатор

Шта је ово опрема?

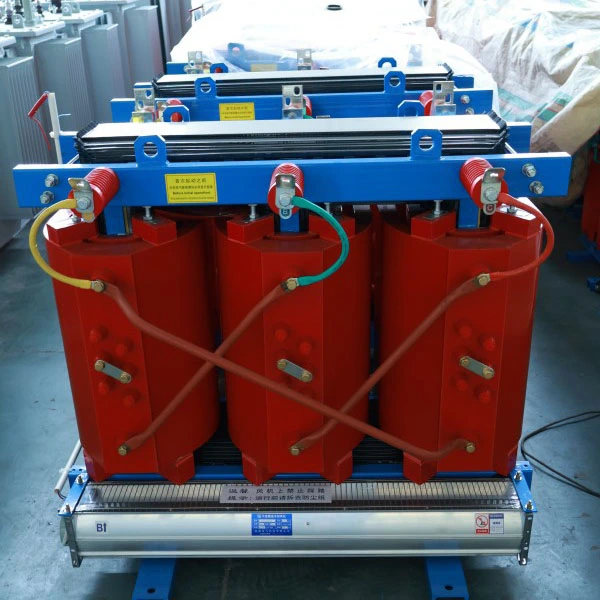

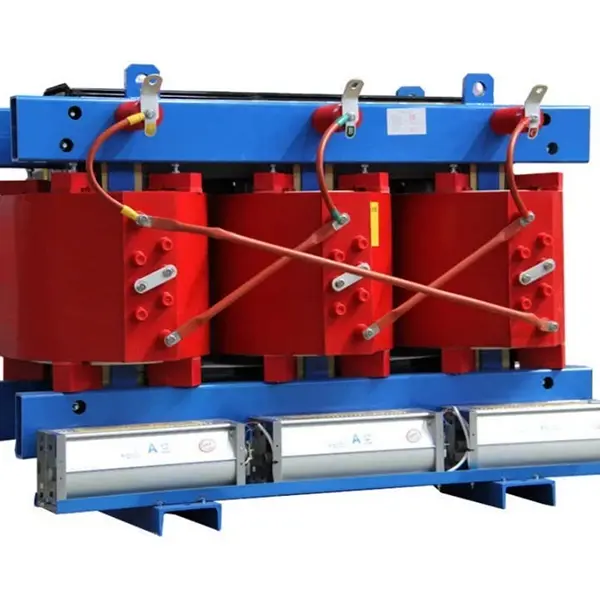

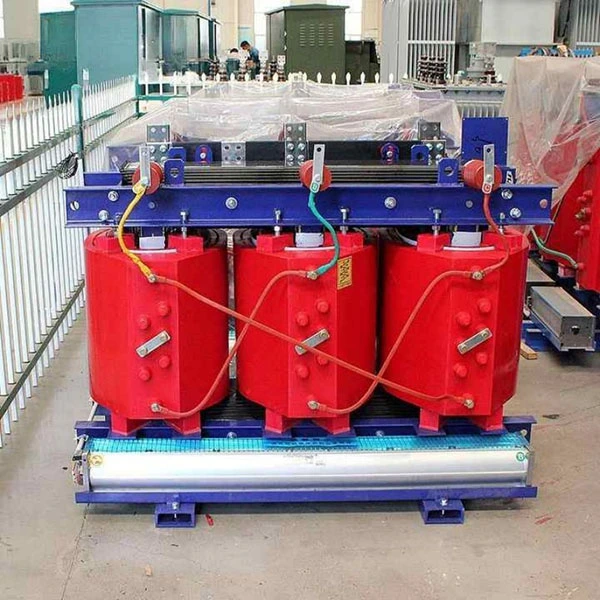

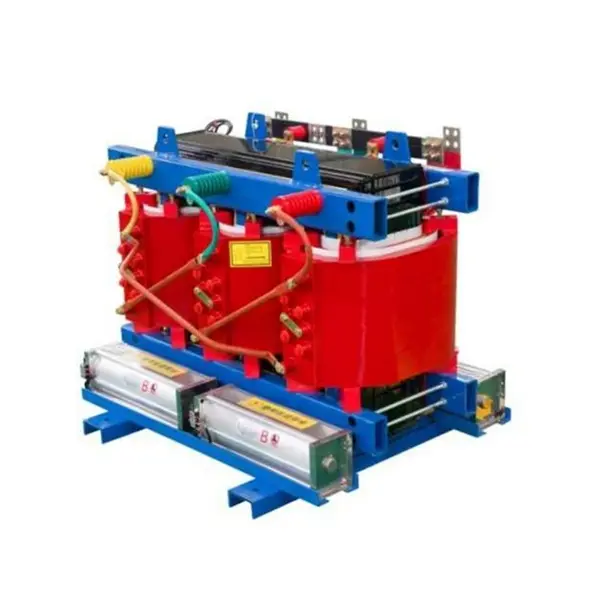

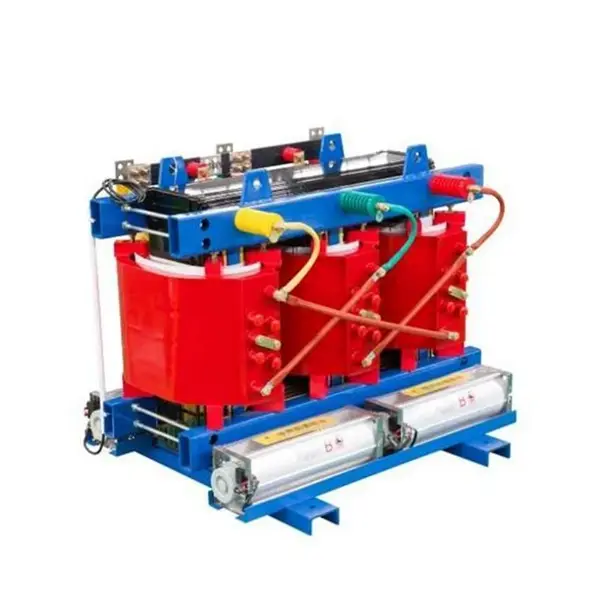

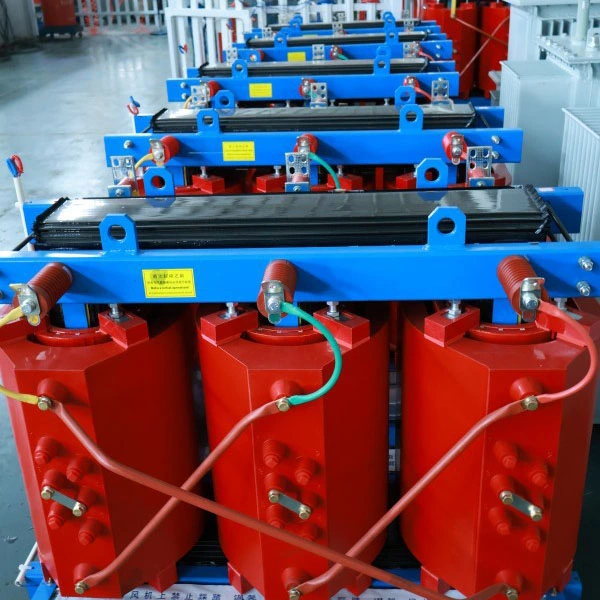

СЦБ13-800кВА Епоки Ресин Цаст Повер Трансформер је трофазни енергетски трансформатор произведен поступком вакуумског ливења епоксидне смоле. Припада енергетски ефикасној породици сувих трансформатора.

Преглед код модела:

● С – три фазе

● Ц – ливена смола (епоксид)

● Б – Нисконапонски фолијски намотај

● 13 – Код серије перформанси, који представља ниво енергетске ефикасности

шта то ради?

Основна функција ове опреме је смањење високог напона (10кВ или 35кВ) до ниског напона (400В/380В), обезбеђујући безбедно и стабилно напајање различитим електричним оптерећењима. За разлику од традиционалних трансформатора пуњених уљем, не користи изолационо уље за хлађење. Уместо тога, ради користећи чврсту епоксидну изолацију у комбинацији са природним ваздушним хлађењем.

Опис производа

СЦБ13-800кВА епоксидни трансформатор снаге је високо ефикасан,трофазни трансформатор сувог типадизајниран за савремену дистрибуцију електричне енергије. Одликује га вакуумско ливење од епоксидне смоле, намотаји од нисконапонске фолије и испуњава стандарде енергетске ефикасности нивоа 2 ГБ 20052-2020 (приближава се Нивоу 1). Идеалан за апликације које захтевају уштеду енергије, сигурност од пожара и поузданост.

Називан на 800кВА са стандардним односом напона од 10кВ/0,4кВ (прилагодљиво на 6кВ, 20кВ или 35кВ). Чврста епоксидна изолација без уља елиминише ризик од цурења, пожара и експлозије, што га чини погодним за вишеспратнице, метрое, болнице, центре података и хемијска постројења.

Кључне електричне перформансе: губитак без оптерећења ≤1090В, губитак оптерећења (120°Ц) ≤6260В, импеданса кратког споја 6% (подесиво 4%-10%), делимично пражњење ≤5пЦ и бука ≤55дБ на 1 метар.

Опремљен интелигентним системом за контролу температуре (ПТ100 сензори, ауто старт/стоп вентилатора, аларм за прегревање и искључење) и РС485 комуникацијом за интеграцију БА система. ВПИ процес ливења обезбеђује инкапсулацију отпорну на влагу, отпорну на пламен. Језгро користи силиконски челик високе пермеабилности са спојевима са степенастим преклопом. Стандардна заштита ИП20 (ИП23 опционо).

Са дизајном од 30 година и минималним одржавањем, СЦБ13-800кВА је поуздан, економичан избор за нове или надограђене дистрибутивне системе.

Примена производа

Типичне примене:

Високе зграде, комерцијални комплекси, болнице, центри података, станице метроа, аеродроми, хемијска постројења, станице за обновљиве изворе енергије и било које локације где је безбедност од пожара критичан захтев.

Карактеристика производа

Висока ефикасност и уштеда енергије – нижи оперативни трошкови

Губици без оптерећења смањени за 20%-37% у поређењу са СЦБ11 серијом; губици оптерећења смањени за 15%-30%

Типични губитак 800кВА без оптерећења ≤ 1090В, губитак оптерећења (на 120°Ц) ≤ 6260В

Задовољава стандарде енергетске ефикасности 2. нивоа ГБ 20052-2020; неки параметри достижу ниво 1

Прорачун економске користи:

На основу 8.000 радних сати годишње по 0,11 УСД/кВх, у поређењу са стандардним трансформатором СЦБ11, годишња уштеда електричне енергије је приближно 2.000-2.700 УСД. Разлика у цени се надокнађује за око 3 године.

Безбедност и поузданост – отпоран на ватру и експлозију са нултим ризиком

Основне предности:

Самогасиви: Тачка паљења епоксидне смоле > 300°Ц; пламен се не шири и гаси се сам када се уклони извор топлоте

Дизајн без уља: Потпуно елиминише ризик од цурења уља, пожара и експлозије; нема потребе за јама за задржавање уља

Висока отпорност на кратки спој: Структура ојачана фибергласом високе чврстоће формирана вакуумским ливењем повећава отпорност на кратки спој за више од 30%

Изузетно ниско делимично пражњење: Делимично пражњење се може контролисати испод 5пЦ, значајно успоравајући старење изолације

Решавање стварних забринутости купаца:

П: Приликом постављања трансформатора у подруму вишеспратнице, на шта се противпожарна инспекција највише фокусира?

О: Ватрогасне власти се првенствено фокусирају на „ризик ширења пожара“ и „емисије токсичног дима“. Наш СЦБ13 користи ливење од епоксидне смоле, које је инхерентно отпорно на пламен и не производи халогенисане токсичне гасове када се сагоре (у складу са ГБ/Т 1094.11-2022). Ово је велика предност коју трансформатори пуњени уљем не могу да парирају. Многи комерцијални комплекси и болнички пројекти у градовима првог и другог реда прошли су строгу проверу заштите од пожара управо због ове карактеристике.

П: Трансформатори сувог типа су осетљиви на влагу. Да ли могу да раде у кишној сезони у јужним регионима?

О: Конвенционални трансформатори сувог типа су заиста осетљиви на влагу, али наш СЦБ13 користи процес вакуумског ливења где епоксидна смола потпуно инкапсулира намотаје, формирајући запечаћени изолациони слој. Језгро и стезни хардвер су подвргнути специјалној антикорозивној обради, омогућавајући нормалан рад у окружењима са 100% релативне влажности. Није потребан третман сушењем пре поновног покретања након искључивања.

Паметно праћење – температура на први поглед

Стандардни интелигентни систем контроле температуре:

Унапред уграђени ПТ100 платинасти сензори отпора у сваком фазном намотају за праћење температуре у реалном времену

Контролер циклично приказује температуре трофазног намотаја – лако се чита

Аутоматски покреће/зауставља вентилаторе за хлађење на дну (почиње на >100°Ц, зауставља се на <80°Ц)

Обезбеђује аларм за прекомерну температуру (подесива задата вредност) и заштиту од окидања од превисоке температуре

Рад са ниским нивоом буке – тих и не омета

Измерени подаци:

За 800кВА и мање, ниво буке ≤ 55дБ измерен на 1 метар од опреме

45° потпуно степенаста технологија преклопног зглоба + јастучићи за пригушивање вибрација могу додатно смањити буку за 5-8дБ

Снажан капацитет преоптерећења – Поуздан када је најважније

Параметри могућности преоптерећења:

Природно хлађење (АН) – може да ради са 100% оптерећења непрекидно

Принудно ваздушно хлађење (АФ) – капацитет се може повећати за 40-50%

Може издржати 150% номиналног оптерећења током 2 сата

Сценарији примене:

Љетни периоди вршне потражње, заштита напајања од критичних догађаја, привремена подјела оптерећења када један трансформатор поквари – у овим „критичним тренуцима“, капацитет преоптерећења СЦБ13 осигурава континуитет напајања.

Без одржавања – без напора и без бриге

Предности одржавања:

Без уља – нема потребе за периодичном филтрацијом уља или тестирањем уљне хроматографије

Глатка површина намотаја – прашина се не акумулира лако

Нема покретних делова – изузетно ниска стопа кварова

Свакодневно одржавање захтева само проверу приказа температуре и чишћење ваздушних канала за хлађење

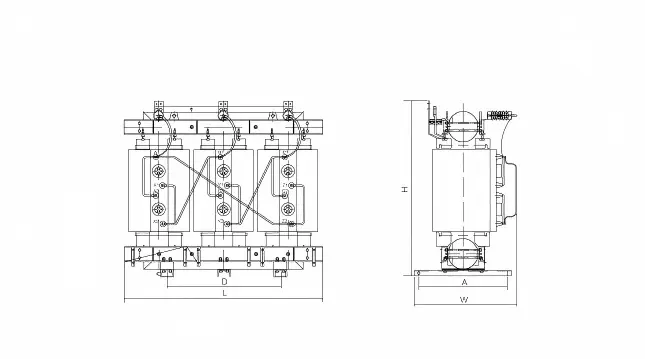

Параметар производа (Спецификација)

Посвећеност постпродајним услугама

Гарантни период: 12 месеци од датума испоруке (продуживо на 36 или 60 месеци уз плаћени уговор о сервису)

Техничка подршка: доживотне бесплатне техничке консултације; прорачун оптерећења и оптимизација решења током фазе избора

Теренска служба: Упутство за инсталацију, помоћ при пуштању у рад, руковање грешкама (бесплатно током гаранције, на основу трошкова након гаранције)

Снабдевање резервним деловима: Регулатори температуре, вентилатори, сензори и други заједнички делови на залихама; испорука следећег дана путем курира
